LEGRAND CB0443 Manuel D'installation

Pack de démarrage connecté
CB0443 - CN0443 - CT0443
0 648 90A - 0 677 00A/70A - 0 777 00LA
6 006 70A - 6 007 70A - 6 008 70
Ce pack vous permet de démarrer une installation connectée dans votre logement pour
contrôler à distance vos éclairages et appareils électriques.
Apple HomeKit : Au cours de l'installation de l'application
mobile iOS, ce code vous sera demandé
Code unique d'installation Apple HomeKit
à conserver
Composition du pack :
x 1

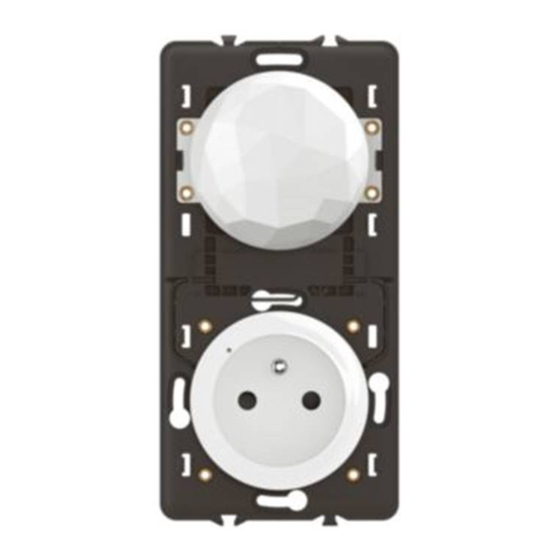

Prise Control Protection
de chantier
Précautions impératives de sécurité
OFF
Coupez le courant au disjoncteur général
Installez la prise Control
Démontez la prise existante
Câblez la prise Control
Fil rigide 2,5 mm
2
C16
(recommandé)
C16
16 A - 230 V~
3680 W maxi
cos 0,8
Bande de fréquences : 2,4 à 2,4835 GHz
Niveau de puissance : < 100 mW
N (neutre) = bleu
L (phase) = tout sauf bleu et vert/jaune
(terre) = vert/jaune
Les commandes sans
x 1
x 1
Commande générale
sans l Départ / Arrivée
Adhésifs
repositionnables
1
V l'absence de
tension avant de procéder
à l'installation.
seront installées ultérieurement.
3
Installation étape par étape
Choisissez un emplacement pour la prise Control,
à la place d'une prise de courant standard :
Si une box Internet est présente dans l'habitation, vér
le niveau de signal WiFi est nt à l'emplacement choisi.
Si la box Internet n'est pas encore présente, privilégiez un emplacement à
proximité d'une sortie re ou téléphone qui sera utilisée pour la box Internet.
Installez la prise Control en lieu et place de la prise de courant standard choisie.
Celle-ci est compatible avec les boîtes d'encastrement standard de profondeur
40 mm, en ation à gri es ou à vis.
Alimentez les produits câblés
Étapes d'installation à suivre impérativement :
ON
Il est impératif d'alimenter simultanément l'ensemble des produits câblés.
Les voyants des produits que vous avez câblés s'allument en rouge.
Produits suplémentaires, non inclus dans le pack.
WIFI OK
avec un smartphone que
2
Rétablissez le courant
au disjoncteur général.
4
