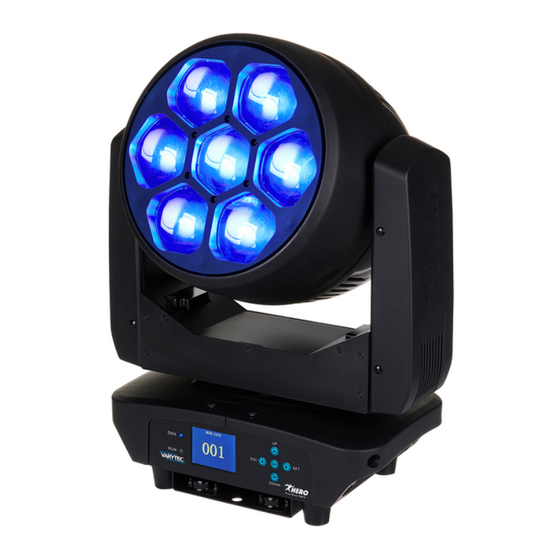

- Page 1 Hero Pixel Wash 760FX Lyre...
- Page 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Allemagne Téléphone : +49 (0) 9546 9223-0 Internet : www.thomann.de 19.06.2024, ID : 557587...
- Page 3 7.10 Fonctions en mode DMX à 34 canaux..............21 7.11 Fonctions en mode DMX 23 canaux..............23 7.12 Fonctions en mode DMX à 51 canaux..............24 Données techniques......................27 Câbles et connecteurs......................29 Dépannage..........................30 Nettoyage..........................31 Protection de l'environnement..................32 Hero Pixel Wash 760FX Lyre...
- Page 4 Hero Pixel Wash 760FX Lyre...
- Page 5 être évitée. Symbole d'avertisse‐ Type de danger ment Avertissement : tension électrique dangereuse. Avertissement : surface brûlante. Avertissement : rayonnement optique dangereux. Avertissement : charge suspendue. Avertissement : emplacement dangereux. Hero Pixel Wash 760FX Lyre...
- Page 6 La surface de l’appareil peut devenir très chaude durant l’utilisation. En cas de contact avec la peau, elle peut causer des brûlures. Pendant l’utilisation, ne touchez jamais l’appareil à mains nues. Attendez au moins 15 minutes après l’avoir éteint avant de tou‐ cher l’appareil. Hero Pixel Wash 760FX Lyre...
- Page 7 Assurez-vous de conserver une distance de plus de 2 m avec les surfaces à éclairer. N’uti‐ lisez jamais l’appareil si la température ambiante est supérieure à 40 °C. Assurez-vous toujours d’une ventilation suffisante sur le lieu d’utilisation. Hero Pixel Wash 760FX Lyre...
- Page 8 L’utilisation de fusibles d’un autre type que celui compatible avec l’appareil peut provoquer un incendie et endommager grave‐ ment l’appareil. Utilisez uniquement des fusibles du même type. Observez les inscriptions sur le boîtier de l’appareil et les indica‐ tions du chapitre « Caractéristiques techniques ». Hero Pixel Wash 760FX Lyre...
- Page 9 Cet effet augmente à une température de fonctionnement élevé. Vous pouvez prolonger la durée d’utilisation des agents lumineux en vérifiant que la ventilation est toujours suffisante et en faisant fonctionner les LEDs à une luminosité aussi faible que possible. Hero Pixel Wash 760FX Lyre...
- Page 10 Assurez-vous de conserver une distance de plus de 2 m avec les surfaces à éclairer. N’utilisez jamais l’appareil si la température ambiante est supérieure à 40 °C. Assurez-vous toujours d’une ventilation suffisante sur le lieu d’utilisa‐ tion. Hero Pixel Wash 760FX Lyre...
- Page 11 (demi-coupleurs, colliers d’ancrage, crochets en C, etc.). Les câbles de retenue de sécurité se glissent au travers des œillets de sécurité (B) en des‐ sous du boîtier. Assurez vous que cet appareil ne soit pas raccordé à un gradateur. Hero Pixel Wash 760FX Lyre...
- Page 12 Connectez la sortie DMX de l’appareil maître avec l’entrée DMX du premier appareil esclave. Connectez ensuite la sortie DMX du premier appareil esclave à l’entrée esclave du deuxième appareil esclave, et ainsi de suite. Hero Pixel Wash 760FX Lyre...
- Page 13 11 [DMX Out] | Sortie DMX, prise encastrée XLR à 5 pôles 12 Porte-fusible 13 [Power In] | Prise d’entrée verrouillable (Power Twist) pour le branchement au réseau 14 [Power Out] | Prise de sortie verrouillable (Power Twist) pour alimenter en électricité un appareil raccordé Hero Pixel Wash 760FX Lyre...
- Page 14 Il suffit d’appuyer brièvement sur [ESC], [SET], [UP] ou [DOWN] pour le ral‐ lumer. 7.3 Configuration de l’appareil Mode de fonctionnement L'appareil peut être utilisé soit avec un contrôleur DMX soit avec un hôte autonome. Ouvrez le menu principal. Naviguez jusqu'à « Fixture è Run Mode ». Hero Pixel Wash 760FX Lyre...
- Page 15 Mode 51 canaux Régler le mode de signal DMX Le comportement de l'appareil en cas de perte de signal DMX peut être défini. Ouvrez le menu principal. Naviguez jusqu'à « Fixture è Dmx Signal ». Hero Pixel Wash 760FX Lyre...
- Page 16 « 000…255 » Règle la plage précise de l'angle de rotation. « Tilt » « 000…255 » Règle l’angle d’inclinaison. « Tilt Fine » « 000…255 » Règle la plage précise de l'angle d'incli‐ naison. Hero Pixel Wash 760FX Lyre...
- Page 17 « Green » « 000…255 » Détermine l’intensité de départ de vert. « Blue » « 000…255 » Détermine l’intensité de départ de bleu. « White » « 000…255 » Détermine l’intensité de départ de blanc. Hero Pixel Wash 760FX Lyre...
- Page 18 Indique la version actuelle du logiciel du gradateur. 7.6 Réinitialisation de l'appareil Si nécessaire, l'appareil peut être réinitialisé soit entièrement, soit au niveau de l'en‐ traînement motorisé. Ouvrez le menu principal. Naviguez jusqu'à « Fixture Reset ». Hero Pixel Wash 760FX Lyre...
- Page 19 « Reverse » Règle l'orientation de l'écran en position inversée. « Display Mode » « 60 s » Règle l'activité de l'écran sur 60 s. « Show » Règle l'activité de l'écran sur continu. Hero Pixel Wash 760FX Lyre...
- Page 20 000 - 255 Green 000 - 255 Blue 000 - 255 White 000 - 255 Motor Reset Cancel / Run Fixture Reset Factory Cancel / Run Display Flip Normal / Reverse Display Display Mode 60s / Show Hero Pixel Wash 760FX Lyre...
- Page 21 Réglage de précision de l’intensité du bleu 000…255 Intensité du blanc, 0 à 100 % 000…255 Réglage de précision de l'intensité du blanc 000…255 Intensité de l'évolution de la température de couleur 000…255 Macros de couleur Stroboscope 000…003 LED éteintes Hero Pixel Wash 760FX Lyre...
- Page 22 Intensité de l'effet de forme, de 0 à 100 % 000…255 Intensité de l'arrière-plan, de 0 à 100 % 000…255 Transition de l'effet de forme 000…255 Angle d'incidence de l'effet de forme 000…255 Intensité du stroboscope en premier plan Hero Pixel Wash 760FX Lyre...
- Page 23 000…255 Intensité du bleu, 0 à 100 % 000…099 Intensité du blanc, 0 à 100 % 000…255 Intensité de l'évolution de la température de couleur 000…255 Macros de couleur 000…255 Effet statique 000…255 Effet dynamique Hero Pixel Wash 760FX Lyre...
- Page 24 Lampe à éclats (vitesse moyenne) 239…251 Lampe à éclats (vitesse élevée) 252…255 LED allumées 000…255 Intensité du rouge, 0 à 100 % 000…255 Intensité du vert, 0 à 100 % 000…255 Intensité du bleu, 0 à 100 % Hero Pixel Wash 760FX Lyre...
- Page 25 Intensité du rouge segment 6, 0 à 100 % 000…255 Intensité du vert segment 6, 0 à 100 % 000…255 Intensité du bleu segment 6, 0 à 100 % 000…255 Intensité du blanc segment 6, 0 à 100 % Hero Pixel Wash 760FX Lyre...
- Page 26 Intensité du rouge segment 7, 0 à 100 % 000…256 Intensité du vert segment 7, 0 à 100 % 000…257 Intensité du bleu segment 7, 0 à 100 % 000…258 Intensité du blanc segment 7, 0 à 100 % Hero Pixel Wash 760FX Lyre...
- Page 27 IP20 Dimensions (L × H × P) 337 mm × 400 mm × 246 mm Poids 11,5 kg Conditions d'environne‐ Plage de tempéra‐ 0 °C…40 °C ment ture Humidité relative 20 %…80 % (sans condensation) Hero Pixel Wash 760FX Lyre...
- Page 28 Données techniques Informations complémentaires Type de source lumi‐ neuse Puissance lumineuse 420 W Mélange de couleurs RGBW Foyer motorisé Zoom motorisé Gobos fixes Gobos rotatifs Iris Prisme Hero Pixel Wash 760FX Lyre...
- Page 29 DMX. Le dessin et le tableau ci-dessous montrent le brochage d’une prise adaptée. Brochage masse (blindage) signal inversé (DMX–, « cold ») signal (DMX+, « hot ») libre / deuxième connexion (DMX–) libre / deuxième connexion (DMX+) Hero Pixel Wash 760FX Lyre...
- Page 30 à un circuit d’interfaçage DMX. Si vous ne réussissez pas à éliminer le dérangement avec les mesures proposées, veuillez contacter notre centre de service. Vous trouverez les coordonnées de con‐ tact sur le site www.thomann.de. Hero Pixel Wash 760FX Lyre...
- Page 31 Éteignez l’appareil avant le nettoyage et débranchez les appareils du secteur. Utilisez exclusivement des produits de nettoyage PH neutre, sans solvant et non abrasifs. Nettoyez l’appareil avec un chiffon légèrement humide qui ne peluche pas. Hero Pixel Wash 760FX Lyre...
- Page 32 Effectuer une réparation ou céder le produit à un autre utilisateur constituent des alternatives écologiques à la mise au rebut. Si l'ancien appareil contient des données personnelles, effacez ces données avant la mise au rebut. Hero Pixel Wash 760FX Lyre...
- Page 33 Remarques Hero Pixel Wash 760FX Lyre...
- Page 34 Remarques Hero Pixel Wash 760FX Lyre...
- Page 36 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
