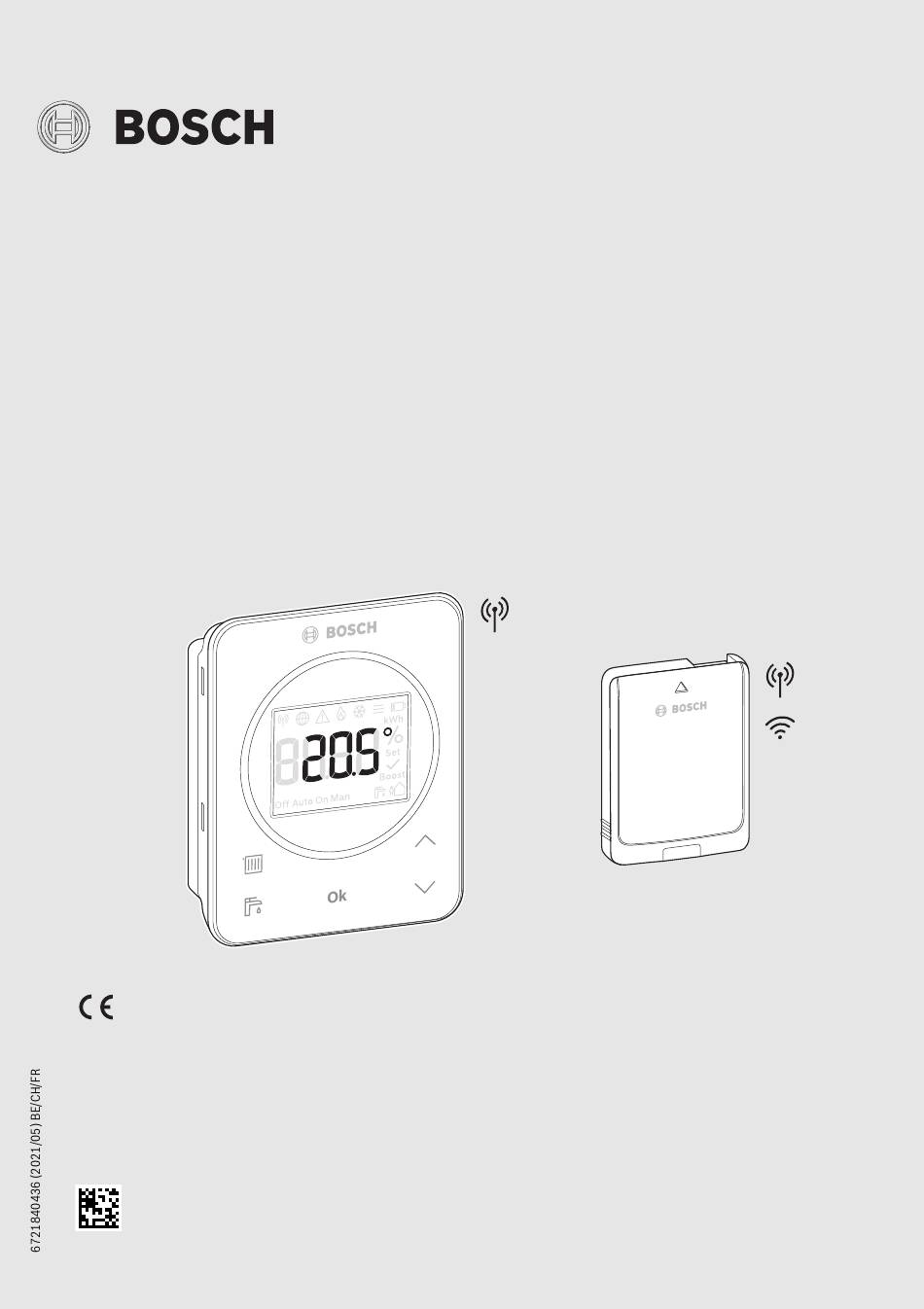

- Page 1 Notice d’installation pour le spécialiste Module de commande/clé Connect CR 20 RF/K 30 RF...
- Page 2 2 Informations produit ......4 2.1 CR 20 RF ........4 2.1.1 Description du produit .
- Page 3 Explication des symboles et mesures de sécurité Consignes générales de sécurité Explication des symboles et mesures de H Consignes pour le groupe cible sécurité Cette notice d’installation s’adresse aux Explications des symboles professionnels d’installations d’eau, de Avertissements ventilation, de chauffage et d’électro- Les mots de signalement des avertissements caractérisent le nique.

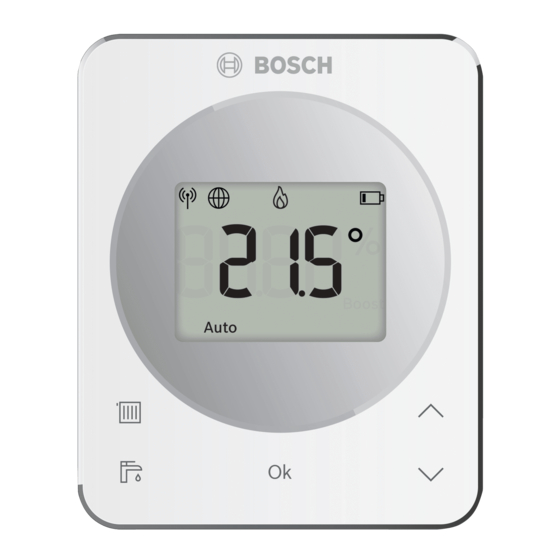

- Page 4 Informations produit CR 20 RF 2.1.1 Description du produit La CR 20 RF est une commande à distance radio pour le tableau de commande UI 800. Un K 30 RF doit à cet effet être installé dans l’installation de chauffage.
- Page 5 Température du test de 90 °C de chaleur ainsi qu’une commande à distance radio en billage T Press option (CR 20 RF). (DIN EN 60695-10-2) Ce système permet des commandes filaires pour un maxi- Température d’ambiance admis- 0 – 50 °C mum de 4 circuits de chauffage.
- Page 6 2.2.4 Caractéristiques techniques Déclaration de conformité simplifiée relative aux installations radio Par la présente, Bosch Thermotechnik GmbH déclare que les produits CR 20 RF/K 30 RF avec technologie radio décrits dans cette notice sont conformes à la directive 2014/53/UE. Le texte complet de la déclaration de conformité UE est dispo- nible sur Internet : www.bosch-chauffage.fr.
- Page 7 Installation et mise en service Lieu d’installation CR 20 RF Ne pas installer le module de commande dans des pièces Pour faciliter la suspension et le décrochage du module de com- humides (telles que les salles de bains). mande et pour optimiser la mesure de la température ambiante : ▶...
- Page 8 CR 20 RF. – La LED s’allume en rouge la connexion avec un réseau Si le CR 20 RF est installé dans un système avec UI 800, l’écran WLAN a échoué. affiche HC.1 (circuit de chauffage 1).
- Page 9 Les alésages sont disposés comme sur les anciens modules de commande Bosch. Il est ainsi possible de reprendre les trous Le CR 20 RF peut être monté au mur ou positionné dans une d’installations précédentes. position libre à l’aide d’un support de table.
- Page 10 Installation et mise en service Établir la connexion WLAN ▶ Appuyer sur la touche du K 30 RF pendant une seconde. Le lieu d’installation du K 30 RF dépend du générateur de cha- leur ( notice d’installation du générateur de chaleur). ▶...
- Page 11 Pour rétablir les réglages de base du K 30 RF : ▶ Appuyer sur la touche du K 30 RF pendant env. Menu de service CR 20 RF 15 secondes jusqu’à ce que la LED s’allume brièvement en ▶ Pour atteindre le niveau de service : appuyer sur la touche rouge pour la deuxième fois.
- Page 12 0 = aucune connexion La version actuelle du logiciel du K 30 RF s’affiche. La valeur ne peut pas être modi- Débrancher le CR 20 RF et le K 30 RF fiée. Le menu est seulement affiché lorsqu’une connexion existe. La déconnexion doit être Consommation de gaz pour le chauffage confirmée avec OK.
- Page 13 Affichages LED du K 30 RF et opérations résultantes Affichage description Affichages LED Description Brancher le CR 20 RF et le K 30 RF Rouge cli- La connexion au WLAN est supprimée Le menu est seulement affiché gnotant 5 x ou a échoué.
- Page 14 Messages de défaut En cas de défaut dans le système, un message de défaut s’affiche à l’écran du CR 20 RF et sur le tableau de commande du générateur de chaleur. D’autres messages de défaut dépendent du générateur de cha- leur dans le système.
- Page 15 à des prestataires de service externes Ce symbole signifie que le produit ne doit pas être et/ou à des entreprises affiliées à Bosch. Dans certains cas, éliminé avec les autres déchets, mais doit être ache- mais uniquement si une protection des données appropriée est miné...
- Page 16 0,12 € / min 0 820 00 6000 IMPORTANT: il est nécessaire de faire retour du bon de garantie à l’adresse indiquée sur celui-ci. Bosch Thermotechnology n.v./s.a. Zandvoortstraat 47 2800 Mechelen www.bosch-climate.be Dienst na verkoop (voor herstelling) Service après-vente (pour réparation) T: 015 46 57 00 www.service.bosch-climate.be...
