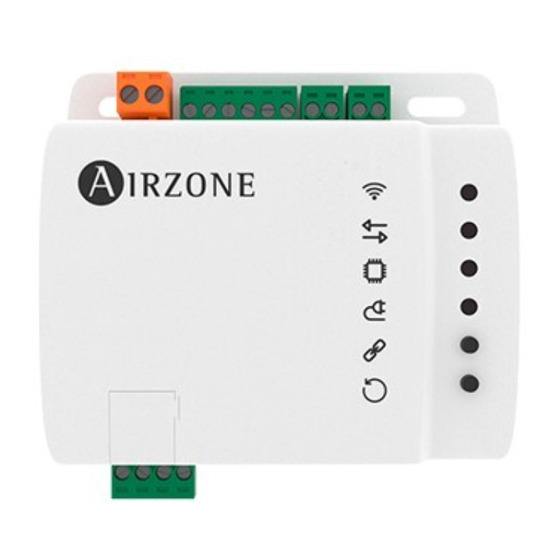

Airzone MB1 Guide Rapide
  1. Manuels
  2. Marques
  3. Airzone Manuels
  4. Unités de contrôle
  5. MB1
  6. Guide rapide
Airzone MB1 Guide Rapide

Airzone MB1 Guide Rapide

Masquer les pouces

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 42

Liens rapides

Télécharger ce manuel

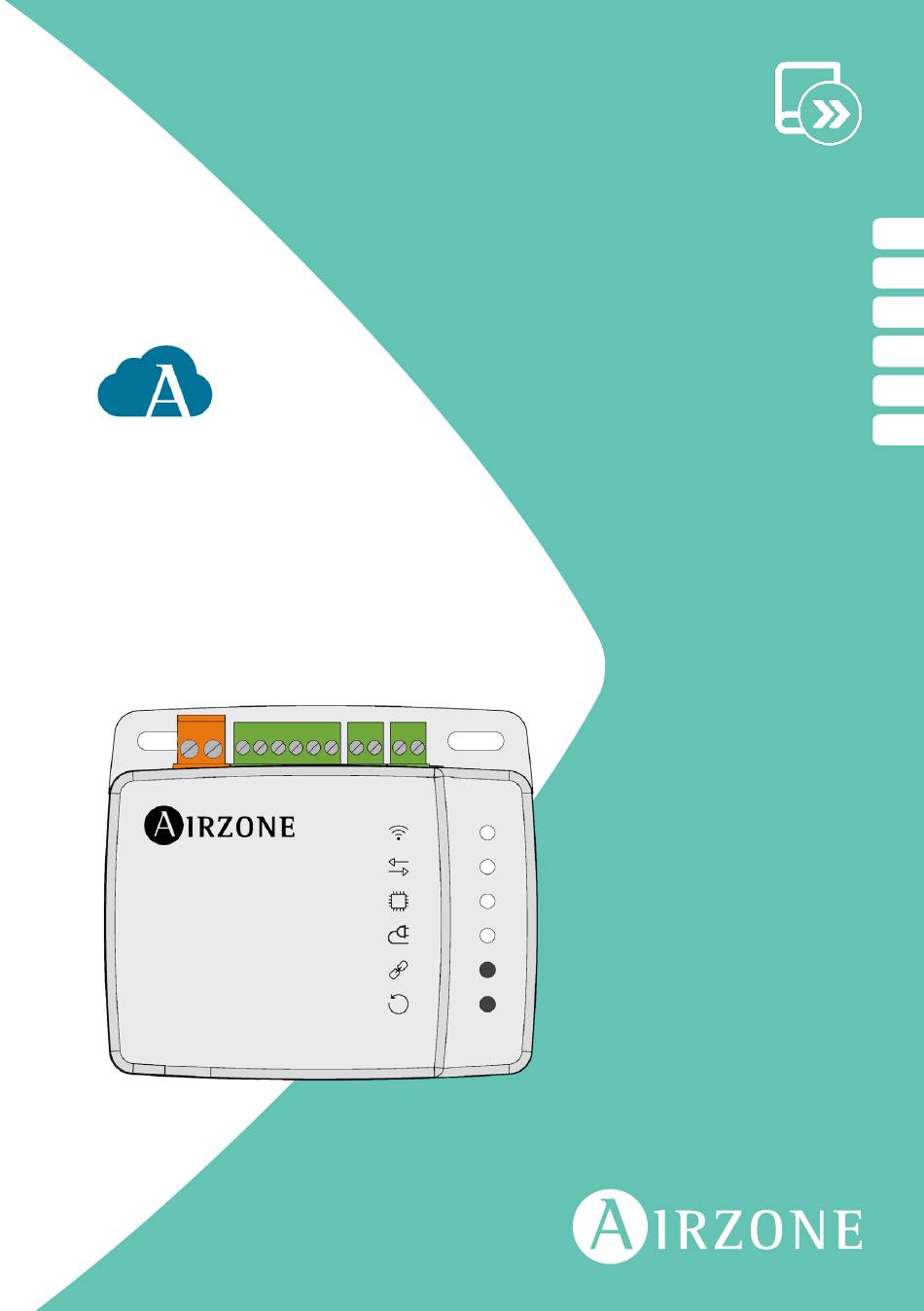

Quick guide
Aidoo Pro for Air
conditioning MB1
AZAI6WSPMB1
EN
ES
FR
IT
PT
DE

Publicité

loading

Manuels Connexes pour Airzone MB1

Sommaire des Matières pour Airzone MB1

  • Page 1 Quick guide Aidoo Pro for Air conditioning MB1 AZAI6WSPMB1...
  • Page 2 Smart thermostat connection ____________________________________________________ 8 > Power supply input ________________________________________________________________ 8 > Integrations _______________________________________________________________________________ 9 AIDOO PRO FOR AIR CONDITIONING MB1 ACCESSORIES __________________________________ 10 > Airzone Aidoo Pro Blueface Zero color thermostat wired ________________________ 10 > Connection ___________________________________________________________________________ 10 >...
  • Page 3 Main screen __________________________________________________________________________ 19 > HVAC control _________________________________________________________________________ 20 > Operation mode _____________________________________________________________________ 20 > Fan speed ____________________________________________________________________________ 20 > Zone settings ________________________________________________________________________ 20 COMPATIBILITIES TOOL ____________________________________________________________________________ 21 > How to know if my AC unit is compatible with Airzone ___________________________ 21...
  • Page 4 Environmental policy • Never dispose of this equipment with household waste. Electrical and electronic products contain substances that can be harmful to the environment if not properly handled. The crossed-out waste bin symbol indicates separate collection of electrical devices, which must be separated from other urban waste. For correct environmental management, at the end of its useful life the equipment should be taken to the collection centers provided for this purpose.
  • Page 5 Heat source locking based on the outdoor temperature (configurable from Airtools on Airzone Cloud). The device offers control over a function that blocks heat sources. The Auxiliary Heat function can be blocked if the outdoor temperature is higher than a selectable maximum value;...
  • Page 6 Airtools on Airzone Cloud). The Aidoo device can connect with third-party smart thermostats through one of the following methods: • Cloud to Cloud connection, linking the Airzone Cloud account and the account of the thermostat manufacturer's app. • Wired connection between the Aidoo device and the thermostat.
  • Page 7 Factory reset This button allows you to restore the device to factory settings by pressing it continuously for more than 10 seconds. Reset of the device Allows you to reset the device without removing any previously set configuration parameters. RS-485 port RS-485 port for connecting the AirQ Box or AirQ Sensor accessories, or for establishing Modbus RTU, BACnet MS/TP or Lutron communication with the device.
  • Page 8 Relay output (12 V) - Auxiliary heat 12 Vdc relay output for the control of the Auxiliary Heat function. Note: for further information see "Settings from Airtools on Airzone Cloud" in the "Advanced Settings" section. Smart thermostat connection Port that receives signals from smart thermostats via the GYW lines. In addition, the terminal has another 3 pins for 24 Vac power supply (RH, RC, C).
  • Page 9 INTEGRATIONS Protocol Availability Documentation Voice Assistants/Cloud Services Amazon Alexa Manual Google Assistant Manual SmartThings IFTTT Local API Manual Web API Open API Manual Web API Manual Drivers Consult the available drivers here Integration standards BACnet BACnet MS/TP Manual BACnet IP Modbus Modbus RTU Manual...
  • Page 10 Devices included in the solution: • AZAI6WSPMB1 - Aidoo Pro for Air conditioning MB1 • AZAI6BLUEZERO[C/N] - Airzone Aidoo Pro Blueface Zero Color Thermostat Wired Connection Connect the RS485 port of the Aidoo Pro to the Blueface Zero Thermostat. AIRQ SENSOR Devices included in the solution: •...
  • Page 11 AIRQ BOX Devices included in the solution: • AZAI6WSPMB1 - Aidoo Pro for Air conditioning MB1 • AZX6AIQBOXM - AirQ Box Air Purification Connection Connect the RS485 port of the Aidoo Pro to the AZ1 port of the AirQ Box.
  • Page 12 AIRQ SENSOR + AIRQ BOX Devices included in the solution: • AZAI6WSPMB1 - Aidoo Pro for Air conditioning MB1 • AZX6AIQBOXM - AirQ Box Air Purification • AZX6AIQSNSx - AirQ Indoor Air Quality Sensor Connection Connect the RS485 port of the Aidoo Pro to the AZ1 port of the AirQ Box and to the RS485 port...
  • Page 13 ACCESSORY SETTINGS To configure the Aidoo Pro with any of these accessories, open the Airzone Cloud app and follow the steps below. Locate your Aidoo Go the Integration Go to the Output Pro in Airtools. menu. settings menu. Select the option that corresponds:...
  • Page 14 AirQ**. Allows activation of the air quality control/metering devices AirQ Box and AirQ Sensor • Lutron Palladiom. Enables indoor unit control via a Lutron Palladiom thermostat. • Airzone Thermostat. Allows control of the indoor unit through a wired Airzone Blueface thermostat. • Modbus RTU Airzone. Configures the integration port for communications using the Modbus RTU protocol.
  • Page 15 Indoor unit information The indoor unit information will depend on the model of the unit and the manufacturer. The parameters that can be shown in this section are as follows: Manufacturer*. Thermostat units*. Allows you to select the units in which the manufacturer's thermostat will work (°C or °F).
  • Page 16 SETTINGS FROM AIRTOOLS ON AIRZONE CLOUD Auxiliary Heat It is used to activate or deactivate this function and to set configurations: • Delta On (T ). Offset applied to the setpoint temperature to activate auxiliary heat. Range: -4ºC (-7.2°F) / -1.5ºC (-2.7°F) in steps of 0.5ºC (0.9ºF). Default: -2.5ºC (-4.5ºF).
  • Page 17 • Heat Pump lockout temperature (T ). It is used to set an outside temperature for Lock Heat Pump activating Heat Pump lock. If the outside temperature is below the lock temperature set, the indoor unit (in ventilation mode) and Auxiliary Heat will be activated until the outside temperature reaches a differential of +5ºC with regard to the set lock temperature and the Delta Off (T ) defined in Auxiliary Heat is surpassed.
  • Page 18 If it is disabled, the equipment must be switched on again manually. Smart thermostat You can link your smart thermostat account with the Airzone Cloud app. To do this, follow the steps described in the Airzone Cloud app Manual.
  • Page 19 Airzone Interfaces AIRZONE BLUEFACE ZERO Screensaver Date Zone name Room temperature Relative humidity Zone status, On/Off warnings or errors Main screen Operation mode Fan speed Room temperature Set-point temperature R e l a t i v e humidity HVAC control...
  • Page 20 Anti-freezing. Prevents the room temperature in the zone from dropping below 12°C, even if the zone is off. (In Stop mode it will not be activated). Timer. (only available on Airzone Cloud) The selectable values are: Off. The timer is off.
  • Page 21 Compatibilities Tool HOW TO KNOW IF MY AC UNIT IS COMPATIBLE WITH AIRZONE Visit airzonecontrol.com, then go to the "Control solutions” menu and select Aidoo Pro: Once selected, click on "Consult compatibility": Select the brand and then the model of your indoor unit: The compatibility list with the selected unit will appear.
  • Page 22 Conexión con termostato inteligente ___________________________________________ 6 > Entrada fuente de alimentación _________________________________________________ 6 > Integraciones______________________________________________________________________________ 7 ACCESORIOS DE AIDOO PRO PARA AIRE ACONDICIONADO MB1 _________________________ 8 > Termostato cable a color Airzone Aidoo Pro Blueface Zero______________________ 8 > Conexión _____________________________________________________________________________ 8 >...
  • Page 23 Control de climatización __________________________________________________________ 18 > Modo de funcionamiento _________________________________________________________ 18 > Velocidad del ventilador ___________________________________________________________ 18 > Menú de configuración de zona _________________________________________________ 18 HERRAMIENTA COMPATIBILIDADES ____________________________________________________________ 19 > Cómo saber si mi unidad es compatible con Airzone _____________________________ 19...
  • Page 24 Política medioambiental • No tire nunca este equipo con los desechos domésticos. Los productos eléctricos y electrónicos contienen sustancias que pueden ser dañinas para el medioambiente si no se les da el tratamiento adecuado. El símbolo del contenedor de basura tachado indica la recogida selectiva de aparatos eléctricos, que se diferencia del resto de basuras urbanas.
  • Page 25 Bloqueo de fuentes de calor en función de la temperatura exterior (configurable desde Airtools en Airzone Cloud). El dispositivo ofrece el control sobre una función que bloquea las fuentes de calor. La función Calor auxiliar se puede bloquear si la temperatura exterior es superior a un valor máximo seleccionable;...
  • Page 26 Airtools en Airzone Cloud). El dispositivo Aidoo es capaz de conectarse con termostatos inteligentes de terceros mediante uno de los siguientes modos: • Conexión Cloud to Cloud, vinculando la cuenta de Airzone Cloud y la cuenta de la app del fabricante del termostato. •...
  • Page 27 Reestablecimiento de valores de fábrica Este botón permite restaurar el dispositivo con los valores de fábrica realizando una pulsación continuada de más de 10 segundos. Reinicio del dispositivo Permite reiniciar el dispositivo sin eliminar ningún parámetro de configuración previamente establecido. Puerto RS-485 Puerto RS-485 para conectar los accesorios AirQ Box o AirQ Sensor, o para establecer comunicación Modbus RTU,...
  • Page 28 Salida de relé (12V) - Calor Auxiliar Salida de relé a 12 Vdc para el control de la función de Calor auxiliar. Nota: para más información consulte “Ajustes desde Airtools en Airzone Cloud” en el apartado “Configuración avanzada”. Conexión con termostato inteligente Puerto que recibe las señales de termostatos inteligentes mediante las líneas GYW.
  • Page 29 INTEGRACIONES Protocolo Disponibilidad Documentación Asistentes de voz / Servicios Cloud Amazon Alexa Manual Google Assistant Manual SmartThings IFTTT API Local Manual API Web Open API Manual API Web Manual Consulte aquí los drivers disponibles Drivers Estándares de integración BACnet BACnet MS/TP Manual BACnet IP Modbus...
  • Page 30 Dispositivos que componen la solución: • AZAI6WSPMB1 - Aidoo Pro para Aire acondicionado MB1 • AZAI6BLUEZEROC[B/N] - Termostato cable a color Airzone Aidoo Pro Blueface Zero Conexión Conecte el puerto RS485 del Aidoo Pro al Termostato Blueface Zero. AIRQ SENSOR Dispositivos que componen la solución:...
  • Page 31 AIRQ BOX Dispositivos que componen la solución: • AZAI6WSPMB1 - Aidoo Pro para Aire acondicionado MB1 • AZX6AIQBOXM - AirQ Box Purificación del aire Conexión Conecte el puerto RS485 del Aidoo Pro al Puerto AZ1 del AirQ Box.
  • Page 32 AIRQ SENSOR + AIRQ BOX Dispositivos que componen la solución: • AZAI6WSPMB1 - Aidoo Pro para Aire acondicionado MB1 • AZX6AIQBOXM - AirQ Box Purificación del aire • AZX6AIQSNSx - AirQ Sensor de Calidad de Aire Interior Conexión Conecte el puerto RS485 del Aidoo Pro al Puerto AZ1 del AirQ Box y al puerto RS485 del AirQ...
  • Page 33 CONFIGURACIÓN DE LOS ACCESORIOS Para configurar el Aidoo Pro con alguno de estos accesorios, abra la aplicación Airzone Cloud y siga los siguientes pasos. Busque su Aidoo Acceda al menú Acceda al menú Pro en Airtools. de Integración. de configuración de Salida.
  • Page 34 Puerto de integración: • Modbus RTU Aidoo. Configura el puerto de integración para comunicaciones mediante el protocolo RTU Airzone y permite la edición del ID Modbus y la selección de velocidad de comunicaciones. • BACnet MS/TP Aidoo. Configura el puerto de integración para comunicaciones mediante el protocolo BACnet MS/TP y permite la edición de la dirección MAC, BACnet ID, velocidad de...
  • Page 35 Información de la unidad interior La información de la unidad interior dependerá del modelo de la unidad y el fabricante. Los parámetros que se pueden mostrar en esta sección son los siguientes: Fabricante*. Unidades del termostato*. Permite seleccionar las unidades en las que trabajará...
  • Page 36 AJUSTES DESDE AIRTOOLS EN AIRZONE CLOUD Calor Auxiliar Permite activar o desactivar esta función y realizar las configuraciones: • Delta On (T ). Offset aplicado a la temperatura de consigna para activar el calor auxiliar. Rango: -4 ºC (-7.2 °F) / -1.5 ºC (-2.7 °F) en pasos de 0,5 ºC (0.9 ºF). Por defecto: -2,5 ºC (-4,5 ºF).
  • Page 37 • Temperatura exterior de bloqueo de la Bomba de calor (T ). Establece una Lock Heat Pump temperatura exterior de bloqueo de activación de la Bomba de calor. Si la temperatura exterior es inferior a la establecida de bloqueo, se activará la unidad interior (en modo ventilación) más el Calor Auxiliar hasta que la temperatura exterior supere un diferencial de +5 ºC a la temperatura de bloqueo establecida y se supere el Delta Off (T ) definido en Calor...
  • Page 38 Si está deshabilitado, el equipo deberá volver a encenderse de forma manual. Termostato inteligente Puede vincular la cuenta de su termostato inteligente de terceros* con la App Airzone Cloud, para ello siga los pasos descritos en el Manual de la App Airzone Cloud.
  • Page 39 Interfaces Airzone AIRZONE BLUEFACE ZERO Salvapantallas Fecha Nombre de la zona Temperatura ambiente Humedad relativa Estado de la zona, On/Off avisos o errores Pantalla principal Modo de Velocidad del funcionamiento ventilador Temperatura ambiente Temperatura de consigna Humedad relativa Control de On/Off climatización...
  • Page 40 Antihielo. Evita que la temperatura ambiente de su zona descienda por debajo de los 12 °C, aunque su zona se encuentre apagada. Temporizador. (Disponible únicamente desde Airzone Cloud) Es un eco-temporizador de apagado de la zona. Los valores seleccionables son: Off. La temporización está apagada.
  • Page 41 Herramienta Compatibilidades CÓMO SABER SI MI UNIDAD ES COMPATIBLE CON AIRZONE Desde airzonecontrol.com acceda al menú soluciones de control y Aidoo Pro: Una vez seleccionado pulse sobre "Consulta compatibilidad": Seleccione marca y posteriormente modelo de su unidad interior: Le aparecerá la lista compatibilidad con la unidad seleccionada. Si su fabricante o unidad...
  • Page 42 Connexion au thermostat intelligent ___________________________________________ 7 > Entrée pour source d’alimentation ______________________________________________ 7 > Intégrations _______________________________________________________________________________ 8 ACCESSOIRES POUR AIDOO PRO POUR CLIMATISATION MB1 ____________________________ 9 > Thermostat couleur Airzone Aidoo Pro Blueface Zero filaire ____________________ 9 > Connexion ____________________________________________________________________________ 9 >...
  • Page 43 Contrôle de chauffage et refroidissement _____________________________________ 19 > Mode de fonctionnement _________________________________________________________ 19 > Vitesse du ventilateur _____________________________________________________________ 19 > Configuration de zone _____________________________________________________________ 19 OUTIL DE COMPATIBILITÉS _______________________________________________________________________ 20 > Comment savoir si mon unité est compatible avec Airzone ? ___________________ 20...
  • Page 44 Politique environnementale • Ne jetez pas l'appareil dans la poubelle des déchets ménagers. Les appareils électriques et électroniques contiennent des substances qui peuvent être nocives pour l'environnement si ceux-ci ne sont pas traités correctement. Le symbole de la poubelle barrée d'une croix indique une collecte sélective des appareils électriques, différente du reste de déchets urbains.
  • Page 45 Blocage des sources de chaleur en fonction de la température extérieure (configurable dans Airtools sur Airzone Cloud). Le dispositif permet de contrôler une fonction qui bloque les sources de chaleur. La fonction de chauffage auxiliaire peut être bloquée si la température extérieure est supérieure à...
  • Page 46 Intégration Cloud et/ou filaire avec des thermostats intelligents de tiers (3PTI) (configurable dans Airtools sur Airzone Cloud). Il est possible de connecter le dispositif Aidoo à des thermostats intelligents tiers par l’un des modes suivants : • connexion Cloud to Cloud, en associant le compte Airzone Cloud au compte de l’application du fabricant du thermostat ;...
  • Page 47 Rétablissement des paramètres d’usine Ce bouton permet de faire revenir le dispositif à ses paramètres d’usine en appuyant longuement dessus pendant plus de 10 secondes. Réinitialisation du dispositif Permet de réinitialiser le dispositif sans effacer aucun paramètre de configuration déjà défini. Port RS-485 Port RS-485 pour connecter les accessoires AirQ Box ou AirQ Sensor, ou pour établir la communication Modbus RTU,...
  • Page 48 Sortie de relais (12 V) - Chauffage auxiliaire Sortie de relais de 12 VCC pour contrôler la fonction de chaleur auxiliaire. Note : pour plus d’informations, consultez « Réglages dans Airtools sur Airzone Cloud » dans la rubrique « Configuration avancée ». Connexion au thermostat intelligent Port qui reçoit les signaux des thermostats intelligents par l’intermédiaire des lignes GYW.
  • Page 49 INTÉGRATIONS Protocole Disponibilité Documentation Assistants vocaux/Services de Cloud Amazon Alexa Manuel Google Assistant Manuel SmartThings IFTTT API locale Manuel API Web Open API Manuel API Web Manuel Consultez ici les drivers disponibles Drivers Standards d’intégration BACnet BACnet MS/TP Manuel BACnet IP Modbus Modbus RTU Manuel...
  • Page 50 Dispositifs composants la solution : • AZAI6WSPMB1 - Aidoo Pro pour Climatisation MB1 • AZAI6BLUEZEROC[C/N] - Thermostat Couleur Airzone Aidoo Pro Blueface Zero Filaire Connexion Connectez le port RS485 de l’Aidoo Pro au Thermostat Blueface Zero. AIRQ SENSOR Dispositifs composants la solution : •...
  • Page 51 AIRQ BOX Dispositifs composants la solution : • AZAI6WSPMB1 - Aidoo Pro pour Climatisation MB1 • AZX6AIQBOXM - AirQ Box Purification de l’air Connexion Connectez le port RS485 de l’Aidoo Pro au port AZ1 de l’AirQ Box.
  • Page 52 AIRQ SENSOR + AIRQ BOX Dispositifs composants la solution : • AZAI6WSPMB1 - Aidoo Pro pour Climatisation MB1 • AZX6AIQBOXM - AirQ Box Purification de l’air • AZX6AIQSNSx - Capteur AirQ Sensor de qualité de l’air intérieur Connexion Connectez le port RS485 de l’Aidoo Pro au port AZ1 de l’AirQ Box et au port RS485 de l’AirQ...
  • Page 53 CONFIGURATION DES ACCESSOIRES Pour configurer l’Aidoo Pro avec l’un de ces accessoires, ouvrez l’application Airzone Cloud et suivez les étapes ci-dessous. Cherchez votre Accédez au menu Accédez au menu Aidoo Pro dans Intégration. de configuration Airtools. Sortie. Sélectionnez l’option appropriée :...
  • Page 54 • API locale. Active l’option d’intégration avec appareils tiers par API locale. • BACnet IP Airzone. Configure le port d'intégration pour les communications à l'aide du protocole BACnet IP et permet l'édition de l'ID BACnet et du port BACnet. •...
  • Page 55 Information sur l’unité intérieure Les informations de l’unité intérieure dépendent du modèle de l’unité et du fabricant. Les paramètres qui peuvent être affichés dans cette section sont les suivants : Fabricant*. Unités du thermostat*. Permet de sélectionner les unités associées au thermostat du fabricant (°C ou °F). Référence*.
  • Page 56 CONFIGURATION DANS AIRTOOLS SUR AIRZONE CLOUD Chauffage d'appoint Pour activer ou désactiver cette fonction et effectuer les réglages : • Delta (T ). Décalage appliqué à la température de consigne pour activer le chauffage d'appoint. Plage : -4 °C (-7,2 °F) / -1,5 °C (-2,7 °F) par incréments de 0,5 °C (0,9 °F). Valeur par défaut : -2,5 ºC (-4,5 ºF).
  • Page 57 • Température extérieure de blocage de la pompe à chaleur (T ). Fixe une Lock Heat Pump température extérieure à partir de laquelle la pompe à chaleur ne s'active pas. Si la température extérieure est inférieure à la valeur fixée comme température de blocage, l'unité...
  • Page 58 (en l’absence d’intégration avec des comptes tiers) si le contrôle est effectué par l’application Airzone Cloud ou par le thermostat (par défaut). Si le contrôle est effectué par le thermostat tiers, la communication entre l'appareil Aidoo Pro et le thermostat s'effectue via les lignes G (ventilation), Y (refroidissement) et W (chaleur) de l'appareil Aidoo Pro.
  • Page 59 Interfaces Airzone AIRZONE BLUEFACE ZERO Écran de veille Date Nom de la zone Température ambiante Humidité relative État de la zone, avertissements et On/Off erreurs Écran principal Mode de Vitesse du fonctionnement ventilateur Température ambiante Température de consigne Humidité relative Contrôle...
  • Page 60 Hors-gel. Évite que la température ambiante de la zone descende sous les 12 °C, y compris lorsque la zone est éteinte. (Il n'est pas possible d'activer cette fonction en mode Stop). Minuteur. (Uniquement pour Airzone Cloud) Les valeurs pouvant être sélectionnées sont : Off. Minuterie éteinte.
  • Page 61 Outil de compatibilités COMMENT SAVOIR SI MON UNITÉ EST COMPATIBLE AVEC AIRZONE ? Sur airzonecontrol.com, accédez au menu « Solutions de contrôle », puis cliquez sur Aidoo Pro : Une fois Aidoo Pro sélectionné, cliquez sur « Vérifier la compatibilité ». Sélectionnez la marque, puis le modèle de votre unité intérieure : Vous verrez s’afficher une liste des compatibilités de l’unité...
  • Page 62 Entrata fonte di alimentazione __________________________________________________ 7 > Integrazioni ________________________________________________________________________________ 8 ACCESSORI AIDOO PRO PER ARIA CONDIZIONATA MB1 ____________________________________ 9 > Termostato colori Airzone Aidoo Pro Blueface Zero a cavo ______________________ 9 > Collegamento ________________________________________________________________________ 9 > AirQ Sensor ________________________________________________________________________________ 9 >...
  • Page 63 Controllo della climatizzazione __________________________________________________ 19 > Modo di funzionamento ___________________________________________________________ 19 > Velocità del ventilatore ____________________________________________________________ 19 > Configurazione di zona ____________________________________________________________ 19 STRUMENTI COMPATIBILI _________________________________________________________________________ 20 > Come sapere se la propria unità è compatibile con Airzone _____________________ 20...
  • Page 64 Politica ambientale • Non smaltire mai questa unità insieme agli altri rifiuti domestici. I prodotti elettrici ed elettronici contengono sostanze che possono essere dannose per l'ambiente in assenza di un adeguato trattamento. Il simbolo del cassonetto contrassegnato da una croce indica la raccolta separata delle apparecchiature elettriche, differente dal resto dei rifiuti urbani.
  • Page 65 Blocco delle fonti di calore in base alla temperatura esterna (configurabile da Airtools su Airzone Cloud). Il dispositivo offre il controllo su una funzione che blocca le fonti di calore. La funzione Calore Ausiliare può essere bloccata se la temperatura esterna è superiore a un valore massimo selezionabile;...
  • Page 66 Integrazione Cloud e/o cablata con termostati intelligenti di terzi (3PTI) (configurabile da Airtools su Airzone Cloud). Il dispositivo Aidoo è in grado di connettersi a termostati intelligenti di terzi tramite uno dei seguenti modi: • Connessione Cloud to Cloud, collegando l'account Airzone Cloud e l'account dell'app del costruttore del termostato.
  • Page 67 Ripristino ai valori di fabbrica Questo pulsante consente di ripristinare il dispositivo con i valori di fabbrica se premuto di continuo per più di 10 secondi. Riavvio del dispositivo Consente di riavviare il dispositivo senza eliminare alcun parametro di configurazione già impostato.
  • Page 68 Uscita del relè (12 V) - Caldo ausiliare Uscita del relè a 12 Vdc per il controllo della funzione di Caldo Ausiliare. Nota: per ulteriori informazioni, consultare "Impostazioni da Airtools su Airzone Cloud" nella sezione "Configurazione avanzata". Collegamento al termostato intelligente Porta che riceve segnali dai termostati intelligenti tramite le linee GYW.
  • Page 69 INTEGRAZIONI Protocollo Disponibilità Documentazione Assistenti vocali/Servizi Cloud Amazon Alexa Manuale Google Assistant Manuale SmartThings IFTTT API Locale Manuale API Web Open API Manuale API Web Manuale Controllare qui i driver disponibili Driver Standard di integrazione BACnet BACnet MS/TP Manuale BACnet IP Modbus Modbus RTU Manuale...
  • Page 70 Dispositivi che compongono la soluzione: • AZAI6WSPMB1 - Aidoo Pro per Aria condizionata MB1 • AZAI6BLUEZEROC[B/N] - Termostato Colori Airzone Aidoo Pro Blueface Zero A Cavo Collegamento Collegare la porta RS485 dell'Aidoo Pro al Termostato Bluefaze Zero. AIRQ SENSOR Dispositivi che compongono la soluzione: •...
  • Page 71 AIRQ BOX Dispositivi che compongono la soluzione: • AZAI6WSPMB1 - Aidoo Pro per Aria condizionata MB1 • AZX6AIQBOXM - AirQ Box Purificazione dell'aria Collegamento Collegare la porta RS485 dell'Aidoo Pro alla porta AZ1 dell'AirQ Box.
  • Page 72 AIRQ SENSOR + AIRQ BOX Dispositivi che compongono la soluzione: • AZAI6WSPMB1 - Aidoo Pro per Aria condizionata MB1 • AZX6AIQBOXM - AirQ Box Purificazione dell'aria • AZX6AIQSNSx - AirQ Sensor di qualità dell'aria interna Collegamento Collegare la porta RS485 dell'Aidoo Pro alla porta AZ1 dell'AirQ Box e alla porta RS485 dell'AirQ...
  • Page 73 CONFIGURAZIONE DEGLI ACCESSORI Per configurare l’Aidoo Pro con uno di questi accessori, aprire l'applicazione Airzone Cloud e seguire la seguente procedura. Cercare il proprio Accedere al menu Accedere al menu Aidoo Pro in Integrazione. di configurazione Airtools. Uscita. Selezionare l'opzione corrispondente:...
  • Page 74 API Local. Abilita l’opzione di integrazione con terze parti tramite API Locale. • BACnet IP Airzone. Configura la porta di integrazione per le comunicazioni tramite il protocollo BACnet IP e consente la modifica dell'ID BACnet e della porta BACnet. •...
  • Page 75 Informazioni sull’unità interna Le informazioni sull'unità interna dipendono dal modello e dal costruttore dell'unità. I parametri che possono essere visualizzati in questa sezione sono i seguenti: Costruttore*. Unità del termostato*. Consente di selezionare le unità su cui lavorerà il termostato del costruttore (°C o °F). Referenza*.
  • Page 76 IMPOSTAZIONI DA AIRTOOLS SU AIRZONE CLOUD Calore Ausiliare Permette di attivare o disattivare questa funzione e di configurare le impostazioni: • Delta On (T ). Offset applicato alla temperatura di set point per attivare la modalità calore ausiliare. Intervallo: -4 °C (-7,2 °F) / -1,5 °C (-2,7 °F) con incrementi di 0,5 °C (0,9 °F). Predefinito: -2,5 ºC (-4,5 ºF).
  • Page 77 • Temperatura esterna di blocco della Pompa di calore (T ). Imposta una Lock Heat Pump temperatura esterna di blocco per l'attivazione della Pompa di calore. Se la temperatura esterna è inferiore alla temperatura di blocco impostata, si attiverà l'unità interna (in modalità...
  • Page 78 è prevista l'integrazione con un account di terzi, è possibile configurare se il controllo viene effettuato dall'app Airzone Cloud o dal termostato (per difetto). Nel caso in cui il controllo sia effettuato da un termostato di terze parti, la comunicazione tra il dispositivo Aidoo Pro e il termostato avviene attraverso le linee G (ventilazione), Y (freddo) e W (caldo) del dispositivo Aidoo Pro.
  • Page 79 Interfacce Airzone AIRZONE BLUEFACE ZERO Salvaschermo Data Nome della zona Temperatura ambiente Umidità relativa Stato della zona, On/Off avvisi o errori Schermo principale Modo di Velocità del funzionamento ventilatore Temperatura ambiente Temperatura impostata Umidità relativa Controllo della On/Off climatizzazione Configurazione di...
  • Page 80 Antigelo. Evita che la temperatura ambiente della zona scenda al di sotto dei 12 °C, anche se la zona è spenta. (In modo Stop non si attiva). Temporizzatore. (Solo per Airzone Cloud) I valori selezionabili sono i seguenti: Off. La temporizzazione è spenta.
  • Page 81 Strumenti compatibili COME SAPERE SE LA PROPRIA UNITÀ È COMPATIBILE CON AIRZONE Da airzonecontrol.com, accedere al menu “Soluzioni di controllo" e Aidoo Pro: Una volta selezionato, fare clic su "Verifica la compatibilità": Selezionare il marchio e successivamente il modello dell’unità interna: Apparirà...
  • Page 82 Ligação ao termostato inteligente ______________________________________________ 7 > Entrada fonte de alimentação ___________________________________________________ 7 > Integrações ________________________________________________________________________________ 8 ACESSÓRIOS DE AIDOO PRO PARA AR CONDICIONADO MB1 _____________________________ 9 > Termostato cabo a cores Airzone Aidoo Pro Blueface Zero ______________________ 9 > Ligação _______________________________________________________________________________ 9 >...
  • Page 83 > Controlo de climatização __________________________________________________________ 19 > Modo de funcionamento __________________________________________________________ 19 > Velocidade do ventilador __________________________________________________________ 19 > Configuração da zona______________________________________________________________ 19 FERRAMENTA COMPATIBILIDADES _____________________________________________________________ 20 > Como saber se a minha unidade é compatível com Airzone _____________________ 20...
  • Page 84 Política ambiental • Nunca deite fora esta unidade com o lixo doméstico. Caso não sejam tratados adequadamente, os produtos elétricos e eletrónicos podem liberar substâncias que causam danos ao meio ambiente. A imagem de um recipiente riscado ao meio indica recolha seletiva de dispositivos elétricos, que são tratados de maneira diferente do lixo urbano.
  • Page 85 Por padrão, estará desativada e configurada como “normalmente aberta”. Modo Auto (configurável a partir de Airtools na Airzone Cloud). O modo Auto Permite a alteração automática do modo de funcionamento. Ajuste das temperaturas de referência. Pode configurar duas temperaturas de referência.
  • Page 86 Integração Cloud e/ou por cabos com termostatos inteligentes de terceiros (3PTI) (configurável a partir de Airtools na Airzone Cloud). O dispositivo Aidoo é capaz de se ligar a termostatos inteligentes de terceiros através de um dos seguintes modos: • Ligação Cloud to Cloud, associando a conta Airzone Cloud e a conta da aplicação do fabricante do termostato.
  • Page 87 Reposição do dispositivo para valores de fábrica Este botão permite restaurar o dispositivo para os valores de fábrica predefinidos, premindo-o de forma contínua durante mais de 10 segundos. Reinício do dispositivo Permite reinicializar o dispositivo sem eliminar nenhum parâmetro de configuração previamente definido.
  • Page 88 Saída de relé (12 V) - Calor auxiliar Saída de relé de 12 Vdc para controlar a função de calor auxiliar. Nota: para mais informações consulte “Ajustes a partir de Airtools na Airzone Cloud” na secção “Configuração avançada”. Ligação ao termostato inteligente Porta que recebe os sinais dos termostatos inteligentes através das linhas GYW.
  • Page 89 INTEGRAÇÕES Protocolo Disponibilidade Documentação Assistentes de voz/Serviços Cloud Amazon Alexa Manual Google Assistant Manual SmartThings IFTTT API Local Manual API Web Open API Manual API Web Manual Consulte aqui os drivers disponíveis Drivers Padrões de integração BACnet BACnet MS/TP Manual BACnet IP Modbus Modbus RTU...
  • Page 90 Dispositivos que fazem parte da solução: • AZAI6WSPMB1 - Aidoo Pro para Ar condicionado MB1 • AZAI6BLUEZEROC[B/N] - Termostato Cabo A Cores Airzone Aidoo Pro Blueface Zero Ligação Ligue a porta RS485 do Aidoo Pro à Termostato Blueface Zero. AIRQ SENSOR Dispositivos que fazem parte da solução:...
  • Page 91 AIRQ BOX Dispositivos que fazem parte da solução: • AZAI6WSPMB1 - Aidoo Pro para Ar condicionado MB1 • AZX6AIQBOXM - AirQ Box Purificação de ar Ligação Ligue a porta RS485 do Aidoo Pro à porta AZ1 da AirQ Box.
  • Page 92 AIRQ SENSOR + AIRQ BOX Dispositivos que fazem parte da solução: • AZAI6WSPMB1 - Aidoo Pro para Ar condicionado MB1 • AZX6AIQBOXM - AirQ Box Purificação de ar • AZX6AIQSNSx - AirQ Sensor de qualidade do ar interior Ligação Ligue a porta RS485 do Aidoo Pro à porta AZ1 da AirQ Box e à porta RS485 do AirQ Sensor.
  • Page 93 CONFIGURAÇÃO DOS ACESSÓRIOS Para configurar o Aidoo Pro com qualquer um destes acessórios, abra a aplicação Airzone Cloud e siga os passos abaixo. Procure o seu Aceda ao menu Aceda ao menu Aidoo Pro em Integração. de configuração Airtools. da Saída.
  • Page 94 Porta de integração: • Modbus RTU Aidoo. Configure a porta de integração para comunicações através do protocolo RTU Airzone e permite a edição do ID Modbus e a seleção da velocidade de comunicação. • BACnet MS/TP Aidoo. Configure a porta de integração para comunicações através do protocolo BACnet MS/TP e permite a edição do endereço MAC, ID BACnet, velocidade de...
  • Page 95 Informação da unidade interior As informações da unidade interior dependerão do modelo da unidade e do fabricante. Os parâmetros que se podem mostrar nesta secção são os seguintes: Fabricante*. Unidades do termostato*. Permite selecionar as unidades nas quais o termostato do fabricante funcionará (°C ou °F). Referência*.
  • Page 96 AJUSTES A PARTIR DE AIRTOOLS NA AIRZONE CLOUD Aquecimento auxiliar Permite ativar ou desativar esta função e fazer as configurações: • Delta On (T ). Offset aplicado à temperatura de referência para ativar o aquecimento auxiliar. Intervalo: -4 ºC (-7.2 °F) / -1.5 ºC (-2.7 °F) em passos de 0,5 ºC (0.9 ºF). Por definição: -2,5 ºC (-4.5 ºF).
  • Page 97 * A função de Aquecimento auxiliar apenas está disponível para ativação nos modos Aquecimento e Auto. Nota: para unidades que não incluem o parâmetro "Temperatura externa", aplica-se a temperatura externa predefinida disponibilizada pela aplicação Airzone Cloud. Nota: a diferença de temperatura externa de bloqueio da função de Aquecimento auxiliar e de Bomba de calor deve ser sempre de pelo menos ΔT...
  • Page 98 Se for desactivado, o equipamento deve ser novamente ligado manualmente. Termostato inteligente Pode vincular a sua conta do termostato inteligente* à aplicação Airzone Cloud, seguindo os passos descritos no Manual da aplicação Airzone Cloud.
  • Page 99 Interfaces Airzone AIRZONE BLUEFACE ZERO Proteção de ecrã Data Nome zona Temperatura ambiente H u m i d a d e relativa Estado da zona, On/Off avisos ou erros Ecrã principal Modo de Velocidade do funcionamento ventilador Temperatura ambiente Temperatura de referência...
  • Page 100 Antigelo. Evita que a temperatura ambiente da zona fique abaixo de 12  °C, mesmo que esteja desligada. (Não será ativado em modo Stop). Temporizador. (Apenas para Airzone Cloud) Os valores que podem ser selecionados são: Off. A temporização está desligada.
  • Page 101 Ferramenta Compatibilidades COMO SABER SE A MINHA UNIDADE É COMPATÍVEL COM AIRZONE Em airzonecontrol.com, aceda ao menu "Soluções de controlo” e Aidoo Pro: Depois de selecionado, clique em “Verifique a compatibilidade”: Selecione a marca e o modelo da sua unidade interior: Aparecerá...
  • Page 102 > Anschluss an intelligente Thermostaten_______________________________________ 7 > Netzteilbuchse ______________________________________________________________________ 7 > Integrationen ______________________________________________________________________________ 8 ZUBEHÖR FÜR AIDOO PRO FÜR KLIMAANLAGE MB1 _______________________________________ 9 > Kabel-Farbthermostat Airzone Aidoo Pro Blueface Zero ________________________ 9 > Anschluss ____________________________________________________________________________ 9 > AirQ Sensor ________________________________________________________________________________ 9 >...
  • Page 103 KOMPATIBILITÄTS-TOOL __________________________________________________________________________ 18 > Wie finde ich heraus, ob mein Gerät mit Airzone kompatibel ist? ______________ 18 AIRZONE-SCHNITTSTELLEN ______________________________________________________________________ 19 > Airzone Blueface _________________________________________________________________________ 19 > Bildschirmschoner __________________________________________________________________ 19 > Hauptbildschirm ____________________________________________________________________ 19 > Klimatisierungsregelung __________________________________________________________ 20 > Betriebsmodus ______________________________________________________________________ 20 >...
  • Page 104 Umweltschutz • Das Gerät darf nicht über den Hausmüll entsorgt werden. Elektrische und elektronische Geräte enthalten Stoffe, die bei unsachgemäßer Behandlung Umweltschäden verursachen können. Symbol durchgestrichenen Mülltonne weist auf die Notwendigkeit einer vom Hausmüll getrennten Entsorgung elektrischer Geräte hin. Für eine umweltgerechte Entsorgung muss das Gerät am Ende seiner Lebensdauer einer geeigneten Sammelstelle zugeführt werden.
  • Page 105 Sperrung der Zusatzheizquellen nach Außentemperatur (konfigurierbar über Airtools in Airzone Cloud). Mit dem Gerät kann eine Funktion zur Sperrung der Zusatzheizquellen gesteuert werden. Die Zusatzheizfunktion kann gesperrt werden, wenn die Außentemperatur höher als der eingestellte Höchstwert ist und auch die Wärmepumpe kann gesperrt werden, wenn die Außentemperatur niedriger als der eingestellte Mindestwert ist.
  • Page 106 Integration über Cloud oder Kabel von intelligenten Drittanbieter-Thermostaten (3PTI) konfigurierbar über Airtools in Airzone Cloud). Das Aidoo-Gerät kann auf eine der folgenden Arten mit intelligenten Thermostaten von Drittanbietern verbunden werden: • Cloud-to-Cloud-Verbindung, bei der das Airzone Cloud-Konto und das App-Konto des Thermostatherstellers verknüpft werden.
  • Page 107 Rücksetzen auf Werkseinstellungen Mit dieser Taste können Sie das Gerät auf die Werkseinstellungen zurücksetzen, indem Sie sie länger als 10 Sekunden gedrückt halten. Neustart des Geräts Ermöglicht den Neustart des Geräts. Die zuvor eingestellten Konfigurationsparameter bleiben dabei erhalten. Port RS-485 RS485-Anschluss für den Anschluss der Zusatzgeräte AirQ Box oder AirQ Sensor bzw.
  • Page 108 Relaisausgang (12V) - Zusatzheizung 12-VDC-Relaisausgang zur Ansteuerung der Zusatzheizfunktion. Hinweis: Weitere Informationen finden Sie unter „Einstellungen über Airtools in Airzone Cloud“ im Abschnitt "Erweiterte Einstellungen". Anschluss an intelligente Thermostaten Anschluss, der die Signale von intelligenten Thermostaten über die GYW-Leitungen empfängt.
  • Page 109 INTEGRATIONEN Protokoll Verfügbarkeit Dokumentation Sprachassistenten/Cloud-Dienste Amazon Alexa Anleitung Google Assistant Anleitung SmartThings IFTTT API Lokal Anleitung API Web Open API Anleitung API Web Anleitung Hier finden Sie die verfügbaren Treiber Treiber Integrationsstandards BACnet BACnet MS/TP Anleitung BACnet IP Modbus Modbus RTU Anleitung Modbus TCP/IP FERMAX...
  • Page 110 Klimaanlage MB1 KABEL-FARBTHERMOSTAT AIRZONE AIDOO PRO BLUEFACE ZERO Geräte, aus denen die Lösung besteht: • AZAI6WSPMB1 - Aidoo Pro für Klimaanlage MB1 • AZAI6BLUEZEROC[B/N] - Kabel-Farbthermostat Airzone Aidoo Pro Blueface Zero Anschluss Verbinden Sie den RS485-Anschluss von Aidoo Pro mit dem Thermostat Blueface Zero.
  • Page 111 AIRQ BOX Geräte, aus denen die Lösung besteht: • AZAI6WSPMB1 - Aidoo Pro für Klimaanlage MB1 • AZX6AIQBOXM - AirQ Box Luftreinigung Anschluss Verbinden Sie den RS485-Anschluss von Aidoo Pro mit dem AZ1-Anschluss der AirQ Box.
  • Page 112 AIRQ SENSOR + AIRQ BOX Geräte, aus denen die Lösung besteht: • AZAI6WSPMB1 - Aidoo Pro für Klimaanlage MB1 • AZX6AIQBOXM - AirQ Box Luftreinigung • AZX6AIQSNSx - AirQ Raumluftqualitätssensor Anschluss Verbinden Sie den RS485-Anschluss von Aidoo Pro mit dem AZ1-Anschluss der AirQ Box und...
  • Page 113 EINSTELLUNGEN DES ZUBEHÖRS Um Aidoo Pro mit einem dieser Zubehörgeräte zu konfigurieren, öffnen Sie die Airzone Cloud- Anwendung und befolgen Sie die nachstehenden Schritte. Wählen Sie Ihr Rufen Sie das Rufen Sie das Aidoo Pro in Integrationsmenü Einstellungsmenü Airtools aus.
  • Page 114 • Lokal-API. Schaltet die Option der Integration von Drittgeräten über die lokale API frei. • BACnet IP Airzone. Konfigurieren Sie den Integrationsport für die Kommunikation über das BACnet IP-Protokoll und ermöglichen Sie die Bearbeitung der BACnet-ID und des BACnet-Ports. •...
  • Page 115 Angaben zum Klimainnengerät Die Daten des Innengeräts hängen vom Hersteller und Modell des Geräts ab. Folgende Parameter können in diesem Abschnitt angezeigt werden: Hersteller*. Thermostateinheiten*. Ermöglicht die Wahl der Temperatureinheit für den Herstellerthermostaten (ºC oder ºF). Artikelnummer*. Ermöglicht das Einlesen einer neuen Modbus-Objekt-Map oder Ändern...
  • Page 116 EINSTELLUNGEN ÜBER AIRTOOLS IN AIRZONE CLOUD Zusatzheizung Ermöglicht das Ein- oder Ausschalten dieser Funktion und folgende Einstellungen: • Delta Ein (T ). Offset, der auf die Solltemperatur angewendet wird, um die Zusatzheizung einzuschalten. Bereich: -4 ºC (-7.2 °F) / -1.5 ºC (-2.7 °F) in Schritten von 0,5 °C (0.9 ºF). Standardwerte: -2,5 ºC (-4,5 ºF).
  • Page 117 • Externe Sperrtemperatur der Wärmepumpe (T ). Legt eine Außentemperatur Lock Heat Pump fest, bei der die Zuschaltung der Wärmepumpe gesperrt wird. Wenn die Außentemperatur niedriger als die eingestellte Sperrtemperatur ist, wird das Innengerät (Lüftungsmodus) zusammen mit der Zusatzheizung aktiviert, bis die Außentemperatur eine Differenz von +5 °C zur eingestellten Sperrtemperatur erreicht und das in der Zusatzheizung definierte Delta AUS (T ) überschritten ist.
  • Page 118 Wenn sie deaktiviert ist, muss das Gerät manuell wieder eingeschaltet werden. Ihres intelligenten Thermostaten Sie können des Konto Ihres intelligenten Thermostaten mit der Airzone Cloud-App verknüpfen, indem Sie die Schritte im Airzone Cloud App-Handbuch ausführen.
  • Page 119 Kompatibilitäts-Tool WIE FINDE ICH HERAUS, OB MEIN GERÄT MIT AIRZONE KOMPATIBEL IST? Rufen Sie über airzonecontrol.com das Menü Steuerungslösungen und Aidoo Pro auf: Nach der Auswahl klicken Sie auf „Kompatibilitätsabfrage“: Wählen Sie das Fabrikat und dann das Modell Ihres Innengeräts: Es erscheint die Kompatibilitätsliste für das ausgewählte Gerät.
  • Page 120 Airzone-Schnittstellen AIRZONE BLUEFACE Bildschirmschoner Datum Name Zone Raumtemperatur Relative Luftfeuchtigkeit Status der Zone, Meldungen und Ein/Aus Fehler Hauptbildschirm Betriebsmodus Lüfterdrehzahl Umgebungs- temperatur Gewünschte Solltemperatur Relative Luftfeuchtigkeit Klimatisierungsregelung Ein/Aus Zonenkonfiguration Benutzerkonfiguration...
  • Page 121 Antifrost. Verhindert, dass die Raumtemperatur in der Zone unter 12° C sinkt, obwohl die Zone abgeschaltet ist. (Wird bei Stopp nicht aktiviert). Zeitschaltung. (Nur für Airzone Cloud) Folgende Werte können eingestellt werden: Off. Zeitschaltung ausgeschaltet. 30. Die Zeitschaltung wird aktiviert und schaltet nach 30 Minuten aus.
