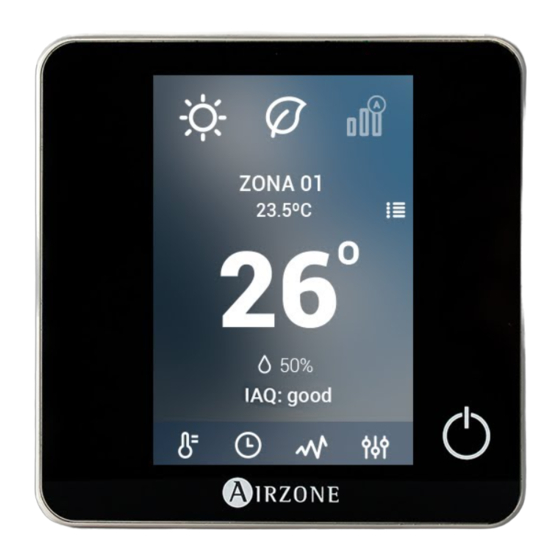

TERMOSTATO CABLE A COLOR AIRZONE BLUEFACE
Interfaz gráfico a color con pantalla capacitiva y acabado en acero y cristal, para
el control de zona en un sistema Airzone. Alimentado a través de la central del
sistema. Disponible en blanco y negro.
Funcionalidades:
•
6 idiomas disponibles (español, inglés, francés, italiano, alemán y portugués).
•
Control de temperatura, modo de funcionamiento (termostato maestro) y
velocidad del sistema (termostato maestro e instalación Fan coil).
•
Lectura de temperatura ambiente y humedad relativa de zona.
•
Control de etapas de configuración (aire, radiante o combinado).
•
Función Eco-Adapt y Sleep.
•
Programaciones horarias de temperatura y modo.
•
Acceso remoto a otras zonas del sistema.
•
Información climática y del consumo de la máquina (opcional).
Para más información de nuestros productos remítase a airzonecontrol.com
AIRZONE BLUEFACE COLOR THERMOSTAT WIRED
Color graphic interface with capacitive screen for controlling zones in Airzone
systems. Powered by main control board. Finished in steel and glass. Available in
white or black.
Functionalities:
•
Available in Spanish, English, French, Italian, German and Portuguese.
•
Control of temperature, operating mode (Master thermostat) and system speed
(Master thermostat and fancoil installations).
•
Room temperature and relative humidity measurement of the zone.
•
Configuration stages control (air, radiant or combined).
•
Eco-Adapt saving and Sleep function.
•
Temperature and mode time schedules.
•
Remote access to other zones of the system.
•
Weather forecast and AC unit consumption (optional).
For further information about our products, go to myzone.airzone.es
TERMOSTATO CABO A CORES AIRZONE BLUEFACE
Interface gráfica colorida com tela capacitiva e acabamento em aço e cristal para
controlo de zona em sistema Airzone. Alimentado através da central do sistema.
Disponível em branco e preto.
Funcionalidades:
•
6 idiomas (espanhol, inglês, francês, italiano, alemão e português).
•
Controlo de temperatura, modo de funcionamento (termostato mestre) e
velocidade do sistema (termostato mestre e instalação fancoil).
•
Leitura de temperatura ambiente e humidade relativa da zona.
•
Controlo de etapas de configuração (ar, radiante ou combinado).
•
Função Eco-Adapt e função Sleep.
•
Programações horárias de temperatura e modo.
•
Acesso remoto a outras zonas do sistema.
•
Informação climática e do consumo da máquina (opcional).
Para obter mais informações sobre nossos produtos, consulte myzone.airzone.pt
(ES) CARACTERÍSTICAS TÉCNICAS
(EN)TECHNICAL SPECS
(PT) CARACTERÍSTICAS TÉCNICAS
Alimentación y consumo / Power supply and consumption
Alimentaçao e consumo
V máx.
I máx.
Consumo Stand-by / Stand-by consumption
/ Consumo em stand-by
Conexión y comunicaciones / Connection and communications
Conexão e comunicaçao
Tipo de cable / Type of cable / Tipo de cabo
Hilos de comunicación / Communication wires / Fios de
comunicação
Hilos de alimentación / Power supply wires
Fios de alimentação
Distancia máxima / Maximum distance
Distância máxima
Temperaturas operativas / Operating temperatures / Temperatura de
operaçao
Almacenaje / Storage / Armazenamento
Funcionamiento / Operation / Funcionamento
Rango de humedad de funcionamiento / Operating hu-
midity range / Intervalo de humidade de funcionamento
Rango de temperatura de consigna / Set-point tempe-
rature range / Intervalo da temperatura de referência
Precisión de lectura / reading accuracy
Precisão de leitura
Precisión de representación / Display accuracy
Precisão de representação
Humedad relativa / Relative humidity
Humidade relativa
Aspectos mecánicos / Mechanical aspects / Aspectos mecânicos
En superficie mediante soporte
Montaje / Assembly / Montagem Surface through support
Em superfície mediante suporte
Grado de protección / Protection class
Grau de proteção
Tipo de sonda / Type of probe /Tipo de sonda
Peso / Weight / Peso
AZCE6BLUEFACEC [B/N]
12 Vdc
145 mA
0.876 W
Trenzado y apantallado
Shielded twisted pair
Trançado e blindado
2 x 0.22 mm
2
2 x 0.5 mm
2
40 m
-20 ... 70 ºC
0 ... 50 ºC
5...90%
(sin condensación)
(non-condensing)
(sem condensação)
15 ... 30 ºC
±0.1 ºC
±0.1 ºC
±4 %
IP 30
Airzone_NTC_10K
198 g
Flexa 3.0
Innobus Pro6
92 mm 15.85 mm
THERMOSTAT COULEUR AIRZONE BLUEFACE FILAIRE
Interface graphique couleur à écran capacitif et finition en acier et verre qui permet
le contrôle d'une zone dans un système Airzone. Alimentée au travers de la platine
centrale du système. Disponible en blanc et en noir. Fonctionnalités :
•
6 langues disponibles (français, espagnol, anglais, italien, allemand et
portugais).
•
Contrôle de la température, du mode de fonctionnement (thermostat principal)
et de la vitesse de ventilation du système (thermostat principal et installation
ventilo-convecteur).
•
Affichage de la température ambiante et de l'humidité relative de la zone.
•
Contrôle des étapes de configuration (air, rayonnant ou combiné).
•
Fonction Eco-Adapt et Sleep.
•
Programmations horaires de température et de mode de fonctionnement.
•
Accès à distance à d'autres zones du système.
•
Informations climatiques et de consommation de l'unité (optionnelles).
Pour plus d'informations sur nos produits, veuillez vous rendre sur la page myzone.
airzonefrance.fr
TERMOSTATO COLORI AIRZONE BLUEFACE A CAVO
Interfccia grafica a colori con schermo capacitivo e finitura in acciaio e vetro per il
controllo di zona in un sistema Airzone, comunicazione tramite cavo. Alimentato
tramite la scheda centtrale del sistema e disponibile nei colori Bianco e Nero.
Funzionalità:
•
6 lingue disponibili (spagnolo,inglese,francese,italiano,tedesco e portoghese).
•
Controllo della temperatura, del modo di funzionamento (termostato maestro)
e velocità di ventilazione (termostato maestro e installazione con fancoil).
•
Lettura della temperatura e della umidità relativa in ambiente.
•
Controllo della tipologia di impianto (aria, radiante, combinato).
•
Funzione Eco-Adapt e Sleep.
•
Programmazione oraria dii temperatura e modo.
•
Acceso e controllo remoto alle altre zone del sistema.
•
Informazioni metereologiche e di consumo della macchina (opzionali).
Per maggiori informazioni sui nostri prodotti utilizzi il nostro sito dedicato myzone.
airzoneitalia.it
KABEL-FARBTHERMOSTAT AIRZONE BLUEFACE
Farbgrafikschnittstelle mit berührungsempfindlichem Display, Ausführung in Stahl
und Glas, für die Bereichssteuerung in Airzone-Systemen. Betätigung durch die
Systemzentrale. Lieferbar in Schwarz oder Weiß.
Funktionsumfang:
•
Verfügbar in 6 Sprachen (Spanisch, Englisch, Französisch, Italienisch, Deutsch,
Portugiesisch).
•
Temperatursteuerung, Funktionsart (Masterthermostat) und
Systemgeschwindigkeit (Masterthermostat und Gebläsekonvektoranlage).
•
Ablesen der Raumtemperatur und relativen Luftfeuchtigkeit im Bereich.
•
Steuerung der Konfigurationsstufen (Luft, Strahler oder kombiniert).
•
Eco-Adapt-Funktion und sleep-Funktion.
•
Zeitprogrammierung von Temperatur und Betriebsart.
•
Fernzugriff auf andere Systembereiche.
•
Info über Klima und Verbrauch der Maschine (optional).
Weitere Informationen über unsere Produkte siehe myzone.airzone.es
(FR) CARACTÉRISTIQUES TECHNIQUES
(IT) CARATTERISTICHE TECNICHE
(DE) TECHNISCHE DATEN
Alimentation et consommation / Alimentazione e consumo
Stromversorgung und Verbrauch
V máx.
I máx.
Consommation Stand-by / Consumo Stand-by
Stand-by-Leistungsaufnahme
Connexion et communications / Collegamenti e comunicazione
Anschluss und Verbindungen
Type de câble / Tipo di cavo / Kabeltyp
Fils de communications / Poli di comunicazione
Kommunikationsleitung
Fils d'alimentation / Poli di alimentazione
Versorgungsleitung
Distance maximale / Distanza massima / Max. Abstand
Températures opératives / Temperature operative
Betriebstemperaturen
De stockage / Stoccaggio / Lagerung
De fonctionnement / Funzionamento / Betrieb
Plage d'humidité de fonctionnement / Rango di umidità
di funzionamento / Zulässige Luftfeuchtigkeit
Plage de température de consigne / Rango di tempera-
ture impostabile / Solltemperaturbereich
Précision de lecture / Precisione di lettura
Ablesegenauigkeit
Précision d'affichage / Precisione di rappresentazione
Angabegenauigkeit
Humidité relative / Umidità relativa
Relative Luftfeuchtigkeit
Aspects mécaniques / Aspetti meccanici / Mechanische Aspekte
En surface au moyen d'un support
Montage / Montaggio / Montage In superficie mediante supporto
Oberfläche mittels Halterung
Degré de protection / Grado di protezione/ Schutzklasse
Type de sonde / Tipo di sonda / Sondentyp
Poids / Peso / Gewicht
12 Vdc
145 mA
0.876 W
Torsadé et blindé
Trecciato e schermato
Umflochten und
abgeschirmt
2 x 0.22 mm 2
2 x 0.5 mm 2
40 m
-20 ... 70 ºC
0 ... 50 ºC
5...90%
(sans condensation)
(senza condensazione)
(nicht-kondensierend)
15 ... 30 ºC
±0.1 ºC
±0.1 ºC
±4 %
IP 30
Airzone_NTC_10K
198 g
