Airzone AZCE6THINKC Mode D'emploi

TERMOSTATO CABLE MONOCROMO AIRZONE
THINK
Interfaz gráfico con pantalla de tinta de bajo consumo, botones capacitivos
y acabado en acero y cristal, para el control de zona en un sistema Airzone.
Comunicaciones vía cable. Alimentado a través de la central del sistema. Disponible
en blanco y negro.
Funcionalidades:
•
6 idiomas disponibles (Español, Inglés, Francés, Italiano, Alemán y Portugués).
•
Control de temperatura, modo de funcionamiento (termostato maestro) y
velocidad del sistema (termostato maestro e instalación Fan coil).
•
Lectura de temperatura ambiente y humedad relativa de zona.
•
Función Sleep.
•
Acceso remoto a otras zonas del sistema.
•
Información climática (opcional).
Para más información de nuestros productos remítase a myzone.airzone.es

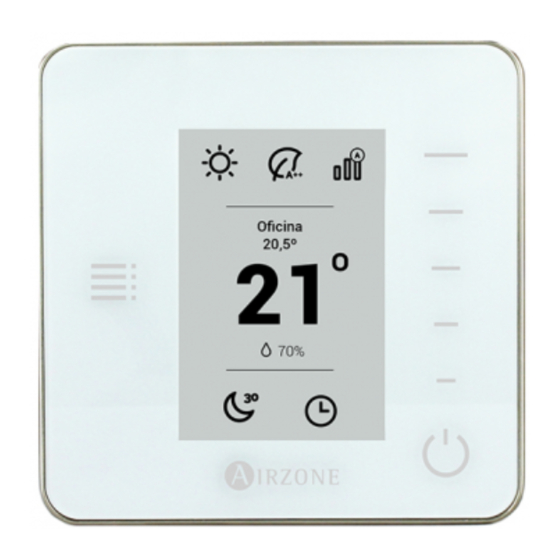

AIRZONE THINK MONOCHROME THERMOSTAT
WIRED
Graphic interface with low-energy e-ink screen and capacitive buttons for
controlling zones in Airzone systems. Finished in steel and glass. Wired
communications. Powered by main control board. Available in white or black.
Functionalities:
•
Available in Spanish, English, French, Italian, German and Portuguese.
•
Control of temperature, operating mode (Master thermostat) and system speed
(Master thermostat and fancoil installations).
•
Room temperature and relative humidity reading.
•
Sleep function.
•
Remote access to other zones of the system.
•
Weather forecast (optional).
For further information about our products, go to myzone.airzone.es
TERMOSTATO CABO
AIRZONE THINK
Interface gráfica com tela de tinta de baixo consumo, botões capacitivos
e acabamento em aço e cristal para controlo de zona em sistema Airzone.
Comunicação via cabo. Alimentado através da central do sistema. Disponível em
branco e preto.
Funcionalidades:
•
6 idiomas (espanhol, inglês, francês, italiano, alemão e português).
•
Controlo de temperatura, modo de funcionamento (termostato mestre) e
velocidade do sistema (termostato mestre e instalação fancoil).
•
Leitura de temperatura ambiente e humidade relativa da zona.
•
Função Sleep.
•
Acesso remoto a outras zonas do sistema.
•
Informação climática (opcional).
Para obter mais informações sobre nossos produtos, consulte myzone.airzone.pt
(ES) CARACTERÍSTICAS TÉCNICAS
(EN) TECHNICAL SPECS
(PT) CARACTERÍSTICAS TÉCNICAS
Alimentación y consumo / Power supply and consumption
Alimentaçao e consumo
V máx.
I máx.
Consumo Stand-by / Stand-by consumption
/ Consumo em stand-by
Conexión y comunicaciones / Connection and communications
Conexão e comunicaçao
Tipo de cable / Type of cable / Tipo de cabo
Hilos de comunicación / Communication wires / Fios de
comunicação
Hilos de alimentación / Power supply wires
Fios de alimentação
Distancia máxima / Maximum distance
Distância máxima
Temperaturas operativas / Operating temperatures / Temperatura de
operaçao
Almacenaje / Storage / Armazenamento
Funcionamiento / Operation / Funcionamento
Rango de humedad de funcionamiento / Operating hu-
midity range / Intervalo de humidade de funcionamento
Rango de temperatura de consigna / Set-point tempe-
rature range / Intervalo da temperatura de referência
Precisión de lectura / reading accuracy
Precisão de leitura
Precisión de representación / Display accuracy
Precisão de representação
Humedad relativa / Relative humidity
Humidade relativa
Aspectos mecánicos / Mechanical aspects / Aspectos mecânicos
En superficie mediante soporte
Montaje / Assembly / Montagem Surface through support
Em superfície mediante suporte
Grado de protección / Protection class
Grau de proteção
Tipo de sonda / Type of probe /Tipo de sonda
Peso / Weight / Peso
AZCE6THINKC [B/N]
MONOCROMÁTICO
12 Vdc
35 mA
120 mW
Trenzado y apantallado
Shielded twisted pair
Trançado e blindado
2 x 0.22 mm
2
2 x 0.5 mm
2
40 m
-20 ... 70 ºC
0 ... 50 ºC
5...90%
(sin condensación)
(non-condensing)
(sem condensação)
15 ... 30 ºC
±0.1 ºC
±0.1 ºC
±4 %
IP 30
Airzone_NTC_10K
184 g
Flexa 3.0
Innobus Pro6
92 mm 15.85 mm
THERMOSTAT IBPRO6 MONOCHROME AIRZONE
THINK FILAIRE
Interface graphique à affichage à encre électronique de basse consommation,
boutons capacitifs et finition en acier et verre, pour le contrôle d'une zone dans
un système Airzone. Communications par câble. Alimenté au travers de la platine
centrale du système. Disponible en noir et en blanc.
Fonctionnalités :
•
6 langues disponibles (français, espagnol, anglais, italien, allemand et
portugais).
•
Contrôle de la température, du mode de fonctionnement (thermostat principal)
et de la vitesse de ventilation du système (thermostat principal et installation
ventilo-convecteur).
•
Affichage de la température ambiante et de l'humidité relative de la zone.
•
Fonction Sleep.
•
Accès à distance à d'autres zones du système.
•
Informations climatiques (optionnelles).
Pour plus d'informations sur nos produits, veuillez vous rendre sur la page myzone.
airzonefrance.fr
TERMOSTATO MONOCROM AIRZONE THINK
A CAVO
Interfaccia grafica con schermo monocromatico a basso consumo e tasti capacitivi
con finitura in acciaio e vetro per il controllo di una zona in sistemi Airzone.
Comunicazione tramite cavo. Alimentazione diretta dalla scheda elettronica
centrale. Disponibile nei colori nero e bianco.
Funzionalità:
•
6 lingue disponibili(Spagnolo,inglese,francese,italiano,tedesco e portoghese).
•
Controllo della temperatura, modo di funzionamento (configurazione maestro)
e velocità di ventilazione(termostato maestro e installazione con fancoil).
•
Lettura della temperatura ambiente e della umidità relativa della zona.
•
Funzione Sleep.
•
Acceso e controllo remoto alle altre zone del sistema.
•
Informazioni metereologiche (opzionale).
Per maggiori informazioni sui nostri prodotti utilizzi il nostro sito dedicato myzone.
airzoneitalia.it
KABEL-THERMOSTAT MONOCHR. AIRZONE THINK
Grafikschnittstelle mit energiesparendem
berührungsempfindlichen Tasten und Ausführung in Stahl und Glas, für die
Bereichssteuerung in Airzone-Systemen. Verbindung über Kabel. Betätigung durch
die Systemzentrale. Lieferbar in Schwarz oder Weiß.
Funktionsumfang:
•
Verfügbar in 6 Sprachen (Spanisch, Englisch, Französisch, Italienisch, Deutsch,
Portugiesisch).
•
Temperatursteuerung, Funktionsart
Systemgeschwindigkeit (Masterthermostat und Gebläsekonvektoranlage).
•
Ablesen der Raumtemperatur und relativen Luftfeuchtigkeit im Bereich.
•
Sleep-Funktion.
•
Fernzugriff auf andere Systembereiche.
•
Klima-Info (optional).
Weitere Informationen über unsere Produkte siehe myzone.airzone.es
(FR) CARACTÉRISTIQUES TECHNIQUES
(IT) CARATTERISTICHE TECNICHE
(DE) TECHNISCHE DATEN
Alimentation et consommation / Alimentazione e consumo
Stromversorgung und Verbrauch
V máx.
I máx.
Consommation Stand-by / Consumo Stand-by
Stand-by-Leistungsaufnahme
Connexion et communications / Collegamenti e comunicazione
Anschluss und Verbindungen
Type de câble / Tipo di cavo / Kabeltyp
Fils de communications / Poli di comunicazione
Kommunikationsleitung
Fils d'alimentation / Poli di alimentazione
Versorgungsleitung
Distance maximale / Distanza massima / Max. Abstand
Températures opératives / Temperature operative
Betriebstemperaturen
De stockage / Stoccaggio / Lagerung
De fonctionnement / Funzionamento / Betrieb
Plage d'humidité de fonctionnement / Rango di umidità
di funzionamento / Zulässige Luftfeuchtigkeit
Plage de température de consigne / Rango di tempera-
ture impostabile / Solltemperaturbereich
Précision de lecture / Precisione di lettura
Ablesegenauigkeit
Précision d'affichage / Precisione di rappresentazione
Angabegenauigkeit
Humidité relative / Umidità relativa
Relative Luftfeuchtigkeit
Aspects mécaniques / Aspetti meccanici / Mechanische Aspekte
En surface au moyen d'un support
Montage / Montaggio / Montage In superficie mediante supporto
Oberfläche mittels Halterung
Degré de protection / Grado di protezione/ Schutzklasse
Type de sonde / Tipo di sonda / Sondentyp
Poids / Peso / Gewicht
E-Tintendisplay,
(Masterthermostat) und
12 Vdc
35 mA
120 mW
Torsadé et blindé
Trecciato e schermato
Umflochten und
abgeschirmt
2 x 0.22 mm 2
2 x 0.5 mm 2
40 m
-20 ... 70 ºC
0 ... 50 ºC
5...90%
(sans condensation)
(senza condensazione)
(nicht-kondensierend)
15 ... 30 ºC
±0.1 ºC
±0.1 ºC
±4 %
IP 30
Airzone_NTC_10K
184 g
