Étape 3:

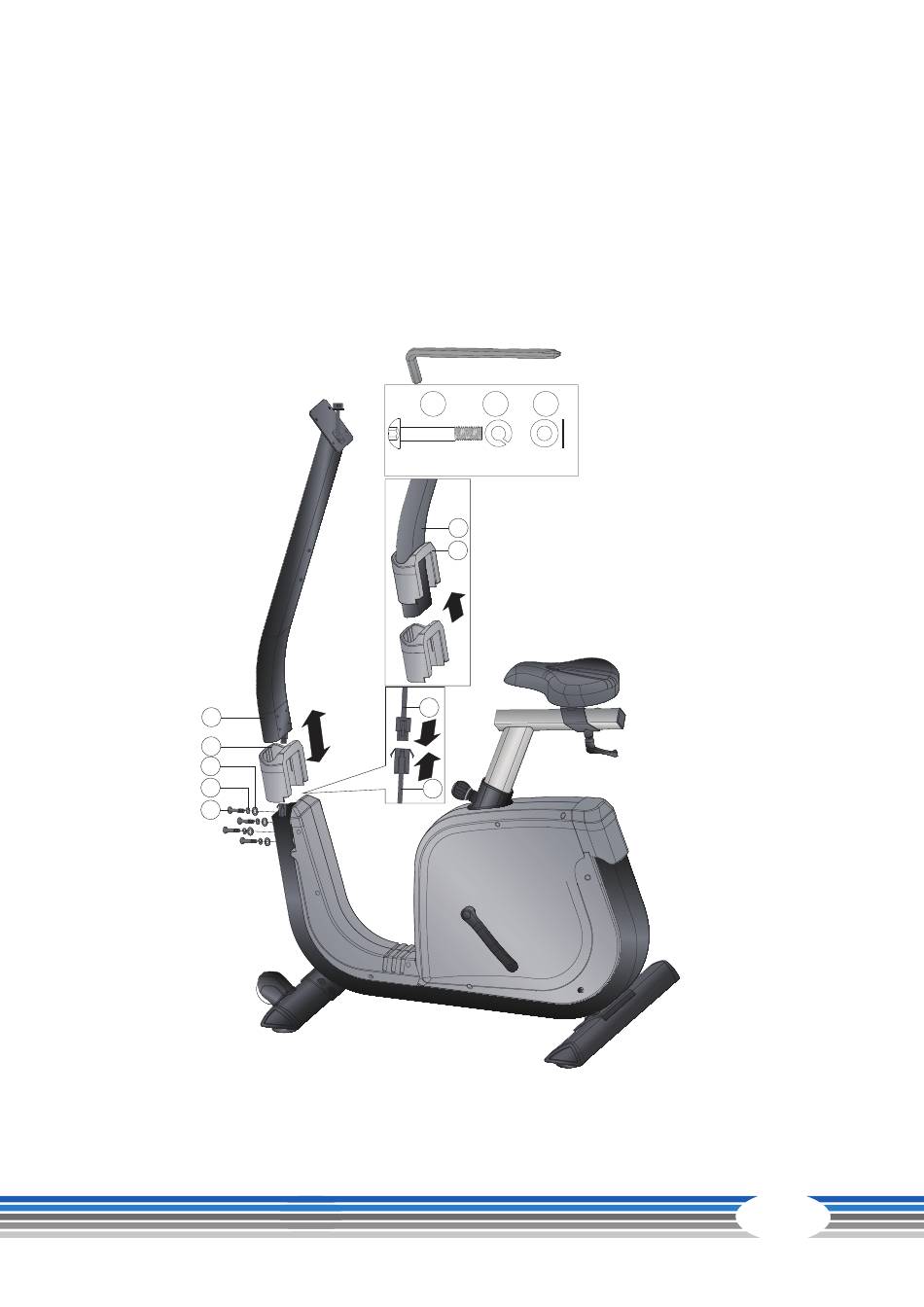

Montage du tube de guidon
1.
Cette étape de montage nécessite l'intervention d'au moins 2 personnes.
2.
Retirez d'abord le cache de protection supérieur (28) (voir fi g. a). Branchez ensuite le câble
d'ordinateur (72 & 73) (voir fi g. b).
3.
Positionnez le tube de guidon (29) sur le cadre principal puis fi xez-le à l'aide de la douille
d'écartement (7), de la rondelle élastique (8) et de la vis à six pans creux (30). Remettez en place
le cache de protection supérieur et fi xez-le sur le cadre principal.
29
28
7
8
30
30
7
8
M8*50
D15.4
D16
a
29
28
b
72
73
x4
17
