S&P RHE Serie Manuel D'utilisation page 63

Régulateur
EHA
(Exhaust Air)
+30Pa
ODA
(Outdoor Air)

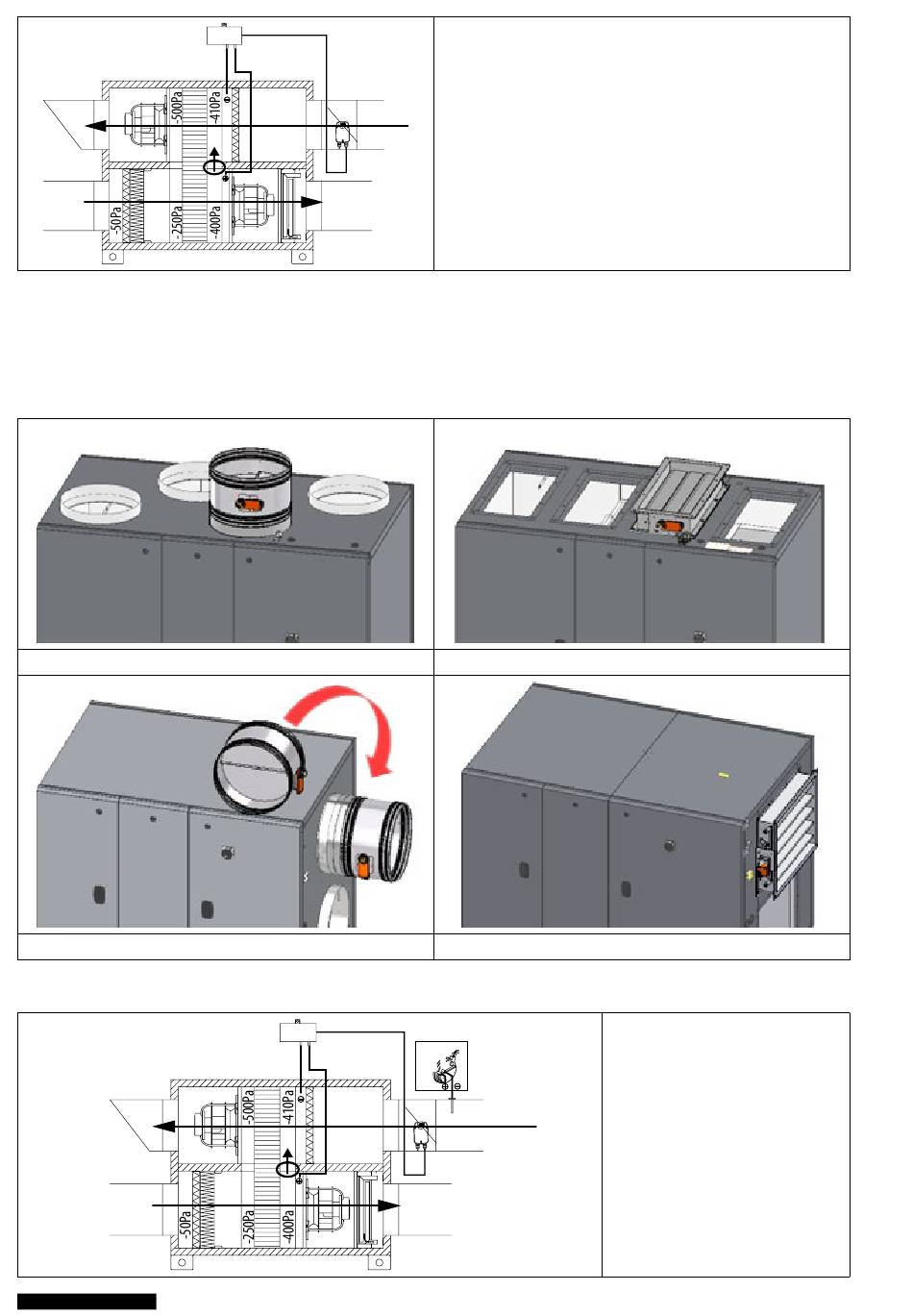

Installation :
Le système EAPK est câblé d'usine.
Sur les RHE HD tailles 700-1300-1900-2500-3500-4500, le registre est livré posé sur le toit de la cen-
trale pour le transport. Lors de l'installation, il faut emboiter et fixer le registre sur le manchon du piquage
de reprise.
Pour les autres tailles et configuration, le registre est déjà installé.
RHE 700-1300-1900-2500-3500 VD
RHE 700-1300-1900-2500-3500-4500 HD
Installations en COP sur la reprise (pression constante sur le réseau de reprise) :
EHA
(Exhaust Air)
+30Pa
ODA
(Outdoor Air)
FRANCAIS
- +
ETA
(Extract Air)
-250Pa
-310Pa
SUP
(Supply Air)
+300Pa
+400Pa
Régulateur
- +
-310Pa
+400Pa
Un régulateur de pression fait varier la position
d'un registre pour augmenter la dépression dans
le réseau de reprise. Il maintiendra une différence
de 10Pa minimum au niveau de l'échangeur, ce
qui contraindra la fuite de l'air neuf vers le réseau
d'air vicié et non l'inverse.
RHE 6000-8000-10000-15000 HD
Sonde de pression COP
P2
-
P1
+
ETA
(Extract Air)
-250Pa
SUP
(Supply Air)
+300Pa
63/100
RHE 4500 VD
Veiller à placer la prise de
pression du capteur COP
sur le réseau de reprise en
amont du registre.
NT-51897200-RHE-ETD2-FR-230918
