- Page 1 RODIN Manuel d’installation et de mise en route...
-
Page 2: Table Des Matières
Sommaire Information générale Information technique Mise en œuvre Caractéristiques et raccordements électriques Contrôle de la RODIN Mise en route de la RODIN Changement canal de communication Accès menu dysfonctionnement L’ emballage contient: 1. RODIN x 1 2. Télécommande x 1 3. -
Page 3: Information Générale
1.2 - Garantie et responsabilité civile Garantie Le récupérateur de chaleur RODIN possède une garantie de trois ans à partir de la date d’achat. Cette garantie comprend la livraison gratuite des pièces de rechange. La garantie ne couvre pas : Les frais de montage et démontage... -
Page 4: Information Technique

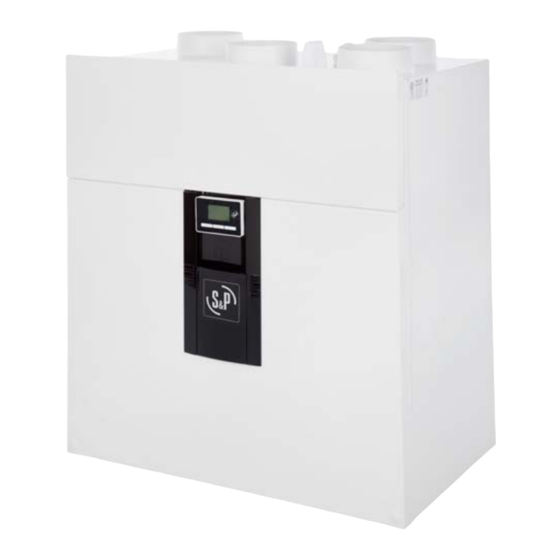

Les flux d´air, neuf et extrait, sont séparés et filtrés. Seules les calories sont transférées à l´air neuf introduit. Grâce à l’échangeur haute efficacité de la RODIN le rendement peut atteindre 95 %(*). De la condensation se forme lors de l’échange, celle-ci est récupérée dans le bac à condensats et doit être raccordé... - Page 5 Prise d’air neuf: Sur ce piquage vient se raccorder le conduit d’amenée d’air neuf provenant de l’extérieur. Veillez à positionner la prise d’air neuf (murale ou toiture) à une distance suffisante de toute zone à forte pollution (Arbre, rejet d’appareil de combustion, route, …). Ce conduit doit être isolé...
- Page 6 2.3 - Caractéristiques dimensionnelles: 2.3.a - Centrale: Poids: 51 Kg: 2.3.b - Télécommandes: Boost cuisine Module programmable...
-
Page 7: Mise En Œuvre
Les conduits doivent-être isolés et parfaitement emboîtés 3.2 - Au sol: Il est conseillé de positionner la RODIN dans le volume chauffé de la maison individuelle. Si ce n’est pas le cas il est impératif d’isoler le dispositif d’évacuation des condensats. - Page 8 3.3 - Cache gaines réglable (Option):...
- Page 9 EXEMPLE de MONTAGE TYPE “REPARTITION” CPR ou CT Cuisine BDO ou BOAP BDO ou TPM Sanitaires Répartiteur 7 piquages Prise d’air pignon PAQS150 Prise d’air pignon D150 Salon/Séjour & Chambres PAF 150 Répartiteur 4 ou 8 piquages Prise d’air toiture D150 Dans le cas d’utilisation de gaine souple isolée,...
- Page 10 EXEMPLE de MONTAGE TYPE “DISTRIBUTION” CT 150 Séjour/Salon BDOP 125 Cuisine BDOP 125 BDOP D80 RD80 Chambres Sanitaires BDOP D80 RD80 Prise d’air pignon D150 Dans le cas d’utilisation de gaine souple isolée, Prise d’air pignon il est impératif de PAQS150 bien tendre celle-ci.
-
Page 11: Caractéristiques Et Raccordements Électriques
A sa mise en route, l a centrale RODIN s’adapte automatiquement aux caractéristiques spécifiques de chaque installation. En cas de composant manquant ou mal mis en... -
Page 12: Contrôle De La Rodin
être positionnée sur un mur ou sur un support de la maison (table, meuble,….). Le module de télécommande communique en permanence avec la centrale RODIN. La durée de vie des piles, pour une utilisation normale (interrogation par l’utilisateur 5 fois par jour en moyenne) est estimée à... - Page 13 5.1 . Description de la télécommande de programmation: 1 – Mode réglage horloge 2 – Mode de programmation (Auto 1 – Auto 2 – Manuel) 3 – Jour de la semaine 4 – Période de programmation 5 – Visualisation vitesse de ventilation (petit ou grand débit) 6 –...
- Page 14 5.2 . Fonctionnalités module de programmation: (1) • Réglage horloge: Réglage de l’heure et du jour référent: Naviguer avec les touches 19 ou 20 jusqu’au pictogramme 1 (horloge). Sélectionner avec la touche 18. L’heure clignote. Régler l’heure souhaitée avec les touches 19 ou 20. Valider avec la touche 18.
- Page 15 Table des débits • EXTRACTION INSUFFLATION Débit Débit Débit Type de Débit Débit Débit Débit Débit Débit WC 3 WC 4 WC 5 logement Total Séjour Ch1 Ch2 Ch6 Ch7 Ch8 Total cuisine SdB 1 SdB 2 SdB 3 WC 1 WC 2 ou salle ou salle...
- Page 16 • Choix du mode de programmation (2): Il existe 4 modes permettant de passer du « débit mini » au « débit max »: • 2 préprogrammés ( AUTO 1 et AUTO 2), • 1 manuel programmable ( MANU ), •...
- Page 17 • Visualisation fonctionnement By-pass/Free cooling été (6): En évitant l’échangeur, le système de By-pass 100% de la RODIN permet l’introduction de l’air frais nocturne sans qu’il ne soit réchauffé au contact de l’air chaud accumulé dans la maison durant la journée. Le by-pass fonctionne automatiquement si ces trois conditions sont réunies:...
- Page 18 • Visualisation gain(14): La RODIN vous permet de visualiser à tout moment le gain en Kilowatts par mois que vous apporte la récupération de chaleur par rapport à un système simple flux classique. Tenir la touche 18 pour visualiser le gain.
-
Page 19: Mise En Route De La Rodin
• Vérifier que les piquages non utilisés sur les plenums sont bien obturés (si installées), • Évacuation des condensats bien raccordée (siphon), Vérifier que l’ensemble des connexions sont bien étanches (sur la RODIN, sur plénums et sur • bouches), •... - Page 20 DROITE: Tout= Tº de rejet (vers l’extérieur) Choix du canal de communication entre les télécommandes et la RODIN. Réglage d'usine = Canal 0 Jusqu’à 64 (de 0 à 63). Pour modifier le canal voir chapitre 2.9. Puissance de communication entre la télécommande et la RODIN.
-
Page 21: Changement Canal De Communication
- Changement canal de communication 7.1 - Sur le module de programmation (15 canaux 4 micro-switchs, 64 canaux 6 micro-switchs). CHAn 3 secondes 7.2 - Sur le boost cuisine (voir encodage page suivante) . Enlever la pile 7.3 - Sur la module central: Avant toute intervention , mettre votre appareil hors tension. -
Page 22: Accès Menu Dysfonctionnement
