65BDL4152E/75BDL4152E/86BDL4152E
3.2.
Bornes d'entrée/sortie
Entrée alimentation
1
Entrée CA à partir d'une prise murale.
INTERRUPTEUR D'ALIMENTATION PRINCIPALE
2
Allume et éteint l'alimentation principale.
SPDIF
3
Sortie audio numérique.
ENTRÉE HDMI1 /
ENTRÉE HDMI2
4
5
Entrée audio/vidéo HDMI.
USB-C1
6
Prise en charge de l'affichage et de la fonction tactile.
SORTIE HDMI
7
Sortie vidéo/audio HDMI.
USB 3.0 /
USB 3.0
8
9
Connexion à un périphérique de stockage USB.
USB-B1
10
Connecteur tactile vers PC.
ENTRÉE RS232/
SORTIE RS232
11
12
Entrée/sortie réseau RS232 pour fonction loop-through.
SORTIE RJ-45 /
ENTRÉE RJ-45
13
14
La fonction de commande LAN s'utilise pour envoyer le
signal de télécommande depuis le centre de commande.
SORTIE AUDIO
15
Sortie audio vers un appareil AV externe.

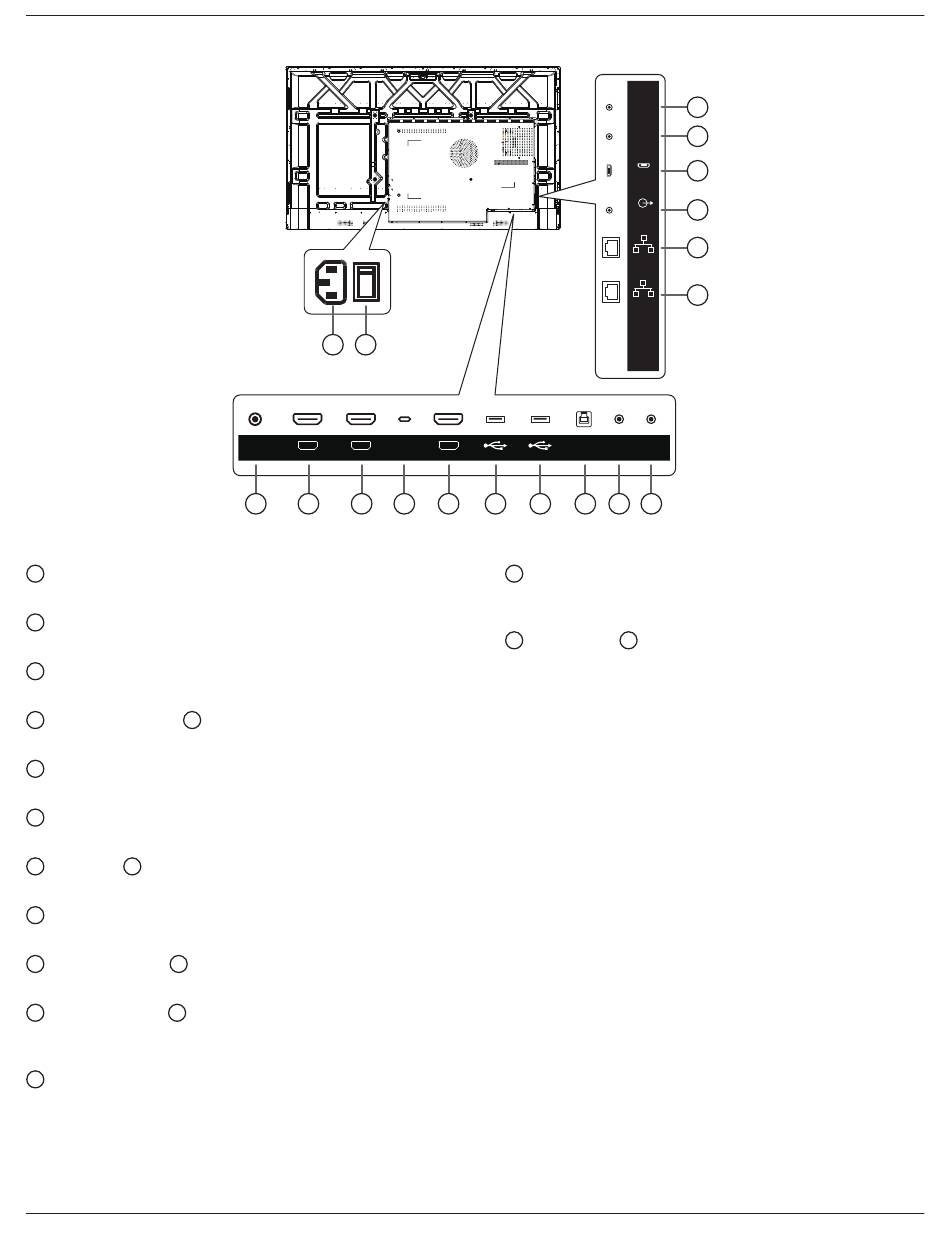

1
2
SPDIF
USB-C 1
HDMI 1 IN
HDMI 2 IN
3
4
5
6
RS232
USB-B 1
HDMI OUT
USB 3.0
USB 3.0
7
8
9
10
11
MICRO USB
16
Prise en charge de la transmission de données ADB et
d'OTG.
SORTIE IR /
17
Entrée/sortie du signal IR pour fonction loop-through.
REMARQUES :
•
Le capteur de la télécommande du téléviseur s'arrête
de fonctionner lorsque vous branchez un câble sur la
prise [IR IN].
•
Pour contrôler votre appareil A/V à distance via cet
écran, consultez la page 26 pour une Connexion IR
Pass Through.
18
18
IR-IN
17
IR-OUT
16
MICRO
USB
15
AUDIO
OUT
14
RJ45
IN
13
RJ45
OUT
EXPANSION
SLOT
RS232
IN
OUT
12
ENTRÉE IR
18
