4
UTILISATION DU SYSTÈME
4.1
ACTIVATION DE LA FONCTIONNALITÉ D'AUTO-TEST
Pour faciliter le test du système par les installateurs, ou le personnel d'assistance technique, l'activation d'une fonction d'auto-test a été prévue. Pour y accéder appuyer sur le bouton SW2 pen-
dant environ 5 secondes, après une indication lumineuse de la LED DL1 (un clignotement toutes les 2 secondes), la procédure d'autotest est activée. Chaque pression sur le bouton SW2 active
le fonctionnement d'une charge :
Pression de la touche SW2
Activation de la procédure avec une pression de 10 secondes
1ère pression
2ème pression
3ème pression
4ème pression
5ème pression
À la fin de la procédure d'auto-test, le contrôleur reprend son fonctionnement normal.
5
UTILISATION DE L'INTERFACE
5.1
STRUCTURE MATÉRIELLE

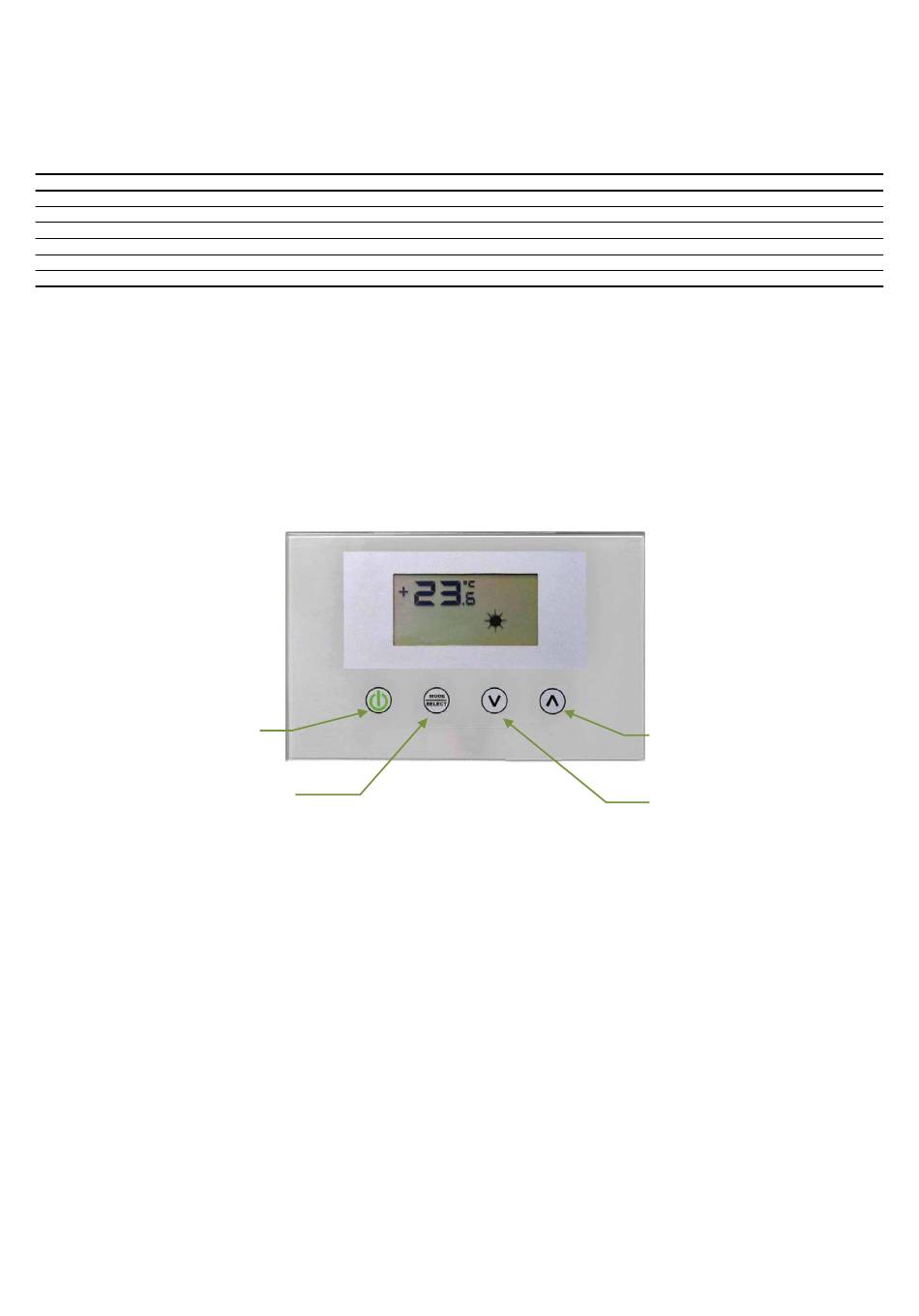

L'interface utilisateur dispose d'un écran monochrome et de 4 boutons capacitifs. Dans cette interface, on peut :
— Configurer le mode de fonctionnement
— Configurer les paramètres de fonctionnement
— Afficher la lecture de toutes les sondes installées
— Activer le forçage manuel des charges électriques pour simplifier, éventuellement, la recherche des pannes
Marche / Arrêt
du récupérateur
Changer de façon
Activer la modification des données
Confirmer la modification des données
6
Charge activée
Activation de la sortie AO1 (100 %)
Activation de la sortie AO2 (100 %)
Activation C1
Activation C2
Activation C3
Fin de l'auto-test
Affichage DL1
2 clignotements toutes les 2 secondes
3 clignotements toutes les 2 secondes
4 clignotements toutes les 2 secondes
5 clignotements toutes les 2 secondes
6 clignotements toutes les 2 secondes
DL1 éteint
Changer de page UP
Incrément donné
Changer de page DOWN
Diminution donnée
