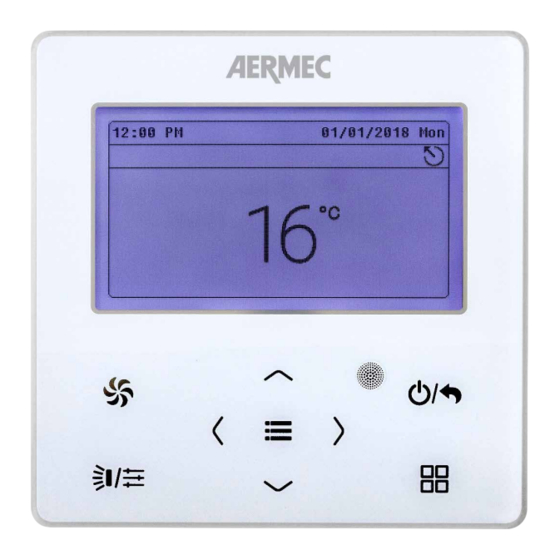

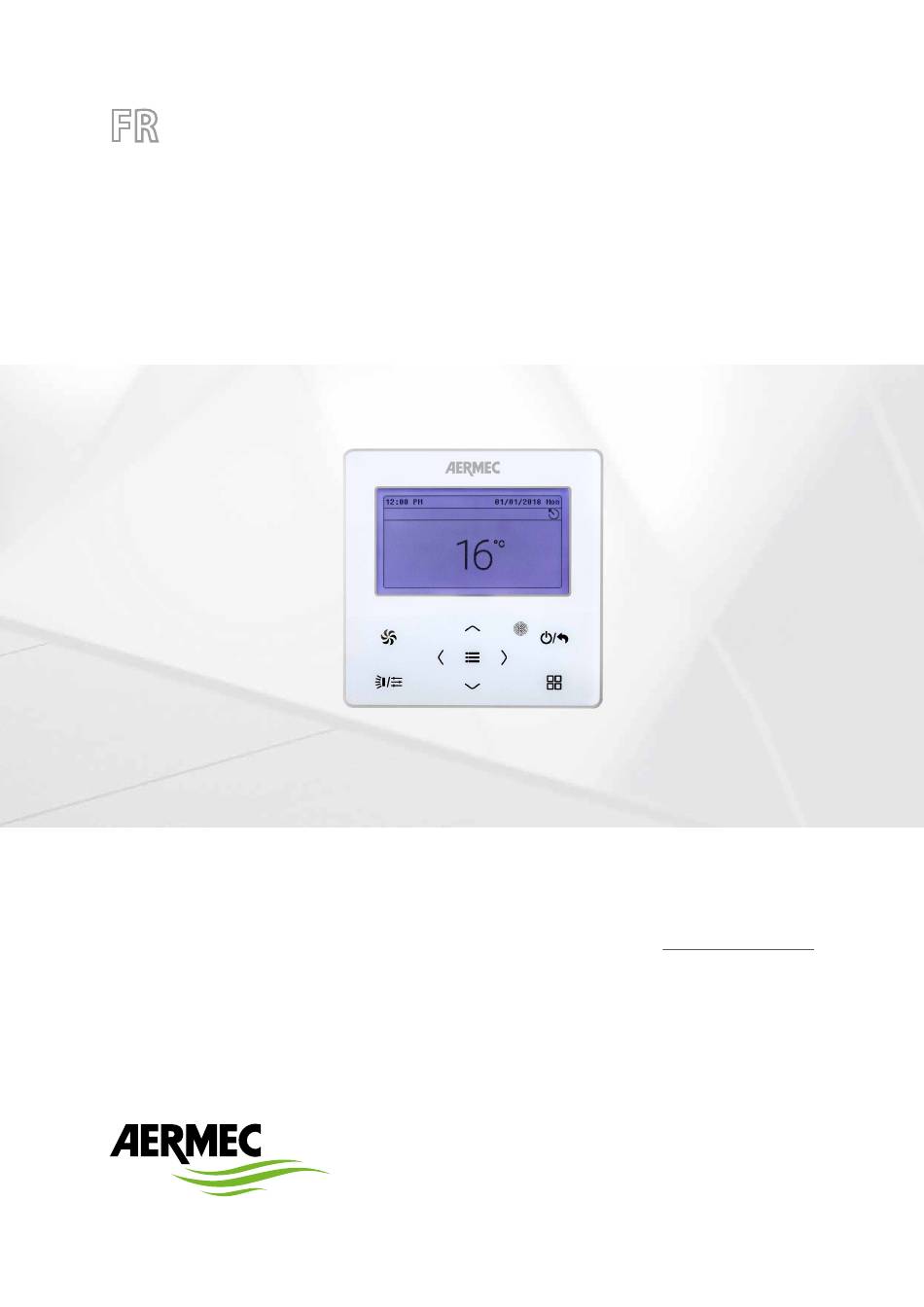

- Page 1 T r a d u c t i o n s d ’ a p r è s l e s m o d e s d ’ e m p l o i d ’ o r i g i n e WRCE Manuel d'utilisation PANNEAU CÂBLÉ...
- Page 2 Cher client, nous vous remercions d'avoir choisi un produit Aermec lors de votre achat. Il est le résultat de plusieurs années d'expérience et d'étude, et il a été construit avec des matériaux de première qualité et en employant des technologies très avancées. Le marquage CE garantit en outre que les appareils répondent aux exigences de la directive européenne machines en matière de sécurité.
- Page 3 TABLE DES MATIÈRES Introduction aux fonctions ................p. 16 Avertissements pour les appareils électriques ........p. 4 Réglage de la fonction QUIET ............... p. 17 AVERTISSEMENTS GÉNÉRAUX ................p. 4 Réglage de la Fonction AIR * ................. p. 17 AVERTISSEMENTS POUR L'UTILISATEUR ............p. 4 Réglage de la fonction SAVE ................. p. 17 AVERTISSEMENTS POUR L'INSTALLATEUR ...........p. 4 Réglage du rappel de nettoyage du filtre ..........
- Page 4 être graves, selon les circonstances. sujets possédant des pré-requis technico-professionnels d'habilitation à l'installation, à — Aermec S.p.A. ne sera en aucun cas responsable des éventuels dégâts aux biens et/ou la transformation, à l’extension et à la maintenance des installations et en mesure de vé- aux personnes, provoqués par des opérations impropres comme : installations erronées,...
- Page 5 Attention : le panneau WRCE est compatible avec le panneau centralisateurCC2 à partir de la version 02. MATÉRIEL FOURNI DE SÉRIE Quantité...
- Page 6 DIMENSIONS Unité de mesure: mm REMARQUES POUR L'INSTALLATION — Il n’est pas autorisé d’installer le contrôleur câblé dans un endroit humide. — Il n’est pas autorisé d’installer le contrôleur câblé dans un endroit exposé à la lumière directe du soleil. —...
- Page 7 INSTALLATION — Avant l’installation, veuillez couper l’alimentation électrique de l’unité intérieure, car il n’est pas autorisé de travailler sous tension. — Tirez la paire torsadée à 2 conducteurs à l’intérieur du trou d’installation dans le mur et faites passer le fil à travers le trou en forme de « » à l’arrière du socle du contrôleur câblé. —...
- Page 8 INTERFACE UTILISATEUR (AFFICHEUR) Interface d’affichage de la page d’accueil lorsque le panneau de contrôle câblé gère un climatiseur Interface d’affichage de la page d’accueil lorsque le panneau de contrôle câblé gère un récupérateur de chaleur MVA_ERV Fonction Description État Pour afficher la date, l’heure et l’icône de fonctionnement activée Mode Pour afficher le mode de fonctionnement Température...
- Page 9 INTERFACE UTILISATEUR (BOUTONS) Description Règle la vitesse des ventilateurs Ces boutons permettent d’activer ou de désactiver une fonction ou de passer d’un paramètre à l’autre Ces boutons permettent d’augmenter ou de diminuer la donnée sélectionnée ou de passer à la donnée précédente ou suivante Allumer/éteindre l’unité...
- Page 10 11 DÉBOGAGE TECHNIQUE DU CLIMATISEUR PARAMÈTRES de n’importe quel contrôleur câblé du réseau pour annuler l’affichage de tous les numéros de projet IDU. Les paramètres peuvent être visualisés sous l’état ON et OFF. Dans la page d’accueil, appuyez sur pour accéder à la page de menu, puis sélectionnez AFFICHAGE DES PARAMÈTRES "VIEW"...
- Page 11 12 LISTE DES PARAMÈTRES LISTE DE VISUALISATION DES PARAMÈTRES DU CLIMATISEUR Nom du paramètre Range Adresse du panneau de contrôle câblé Nombre unités intérieures Master 1~255 Unités intérieures connectées au CAN1 1~100 Rapport de distribution maximum 110%, 135%, 150% Enregistrement des erreurs des unités intérieures 5 erreurs historiques Température intérne -9~99°C...
- Page 12 LISTE DE VISUALISATION DES PARAMÈTRES DU RÉCUPÉRATEUR DE CHALEUR MVA_ERV Nom du paramètre Range Adresse du panneau de contrôle câblé Nombre unités intérieures 1~16 Unités intérieures connectées au CAN1 1~100 Adresse CAN2 1~255 Rapport de distribution maximum 110%, 135%, 150% Modes de rafraîchissement et de chauffage Rafraîchissement seul, chauffage seul, refroidissement et chauffage, ventilation PM2.5 0~1000ug/m...
- Page 13 13 RÉGLAGE DES PARAMÈTRES Les paramètres de l’unité peuvent être définis à la fois sous l’état ON et OFF. Dans la page d’accueil, appuyez sur pour accéder à la page de menu, puis sélectionnez set pour accéder à la page de réglage. Dans l’interface de réglage, sélectionnez "project set" pour accéder à...
- Page 14 Paramètre Plage réglable Par défaut Notes 180s Est le temps d’attente maximum entre le moment de l’activation du mode de chauffage Temps d'attente entre la mise en marche du 300s et celui du soufflage du vent chaud. Le temps d’attente réel est lié à la température 180s mode chauffage et l'arrivée de l'air chaud * 420s...
- Page 15 14 FONCTIONS DU PANNEAU DE CONTRÔLE CÂBLÉ S’IL EST CONNECTÉ À UNE UNITÉ INTÉRIEURE DE TYPE SPLIT Si un contrôleur câblé se connecte simultanément à une unité intérieure de l’unité su sys- CONFIGURATION DE LA TEMPÉRATURE tème VRF et de l’unité de récupération de chaleur, cliquez sur le bouton ou de la page À...
- Page 16 RÉGLAGE DE LA FONCTION SWING Réglage des fonctions À l’état ON, la fonction d’oscillation vers le haut et vers le bas et la fonction d’oscillation gauche et droite sont réglables. Fonction SWING NOTES: — Si la fonction dans certaines circonstances n’est pas valide, elle s’affichera en gris. Ap- puyez sur le bouton pour sauter cette fonction.
- Page 17 RÉGLAGE DE LA FONCTION QUIET RÉGLAGE DE LA FONCTION AIR * Elle est utilisée pour réduire le bruit de l’unité intérieure pour obtenir un effet silencieux. La Améliorez la qualité de l’air pour renouveler l’air intérieur en ajustant le volume d’air neuf fonction QUIET a deux modes : Quiet et Auto Quiet, qui ne sont valables que dans les modes intérieur.
- Page 18 Dans la page "Independent Swing", appuyez sur le bouton pour changer l’option. Lors de la sélection du troisième élément, appuyez sur ou pour régler le cycle de net- Lors de la sélection de la première option, appuyez sur le bouton pour activer ou dé- toyage.
- Page 19 15 FONCTIONS DU PANNEAU DE CONTRÔLE CÂBLÉ S’IL EST CONNECTÉ À UN RÉCUPÉRATEUR DE CHALEUR MVA_ERV Si un contrôleur câblé se connecte simultanément à une unité intérieure de l’unité su sys- NOTES: tème VRF et de l’unité de récupération de chaleur, cliquez sur le bouton ou de la page —...
- Page 20 « Date&Time ». NATIONAL SERVICE HOTLINE La page « National service hotline » fournit des informations et la ligne directe de service d’Aermec. LOCAL AFTER-SALES TEL. Sélectionnez « Local After-sales Tel. » pour accéder à la page de visualisation et de réglage du numéro de téléphone après-vente local, comme indiqué...
- Page 21 17 RÉGLAGE DE LA LANGUE Dans la page de réglage, sélectionnez « Language » pour entrer dans la page de réglage de la langue : les versions chinoise et anglaise peuvent être définies. 18 RÉGLAGE DU SON Dans la page de réglage, sélectionnez « Sound » pour accéder à la page de réglage du son. Le son du bouton du contrôleur câblé...
- Page 22 21 ALARM CODES En cas de dysfonctionnement lorsque le système fonctionne, le contrôleur câblé affichera l’icône d’erreur « », le code d’erreur et le numéro de projet de l’unité intérieure correspondante. Si plusieurs dysfonctionnements se produisent en même temps, les codes d’erreur seront affichés de manière circulaire. REMARQUE : si une erreur se produit, veuillez éteindre l’unité...
- Page 23 Code Description Erreur de la carte de commande du compresseur Dysfonctionnement de la carte de commande du compresseur Protection de l’alimentation électrique de la carte de commande du compresseur Protection de la réinitialisation du module de la carte de commande du compresseur Erreur de la carte de commande du ventilateur Dysfonctionnement de la carte de commande du ventilateur Protection de l’alimentation électrique de la carte de commande du ventilateur...
- Page 24 Code Description Erreur du circuit de charge de l’IDU Erreur du capteur de température du module de l’IDU LISTE DES CODES D’ERREUR POUR LE DEBUG DE L’UNITE Code Description Erreur de réglage du cavalier/code de capacité de l’unité extérieure Protection de séquence de phase de l’alimentation électrique Protection contre le manque de réfrigérant Mauvaise adresse de la carte de commande du compresseur Alarme anormale de vanne...
- Page 25 LISTE DES CODES D’ERREUR D’ÉTAT DE L’UNITÉ Code Description L’unité attend le débogage Vérifiez les paramètres de fonctionnement du compresseur Récupération de fluide frigorigène après-vente Dégivrage Oil return Essai en ligne Mode de pompage sous vide État de l’écran Dégivrage obligatoire Réglage des unités ordinaires et des unités à...
