MANUEL D'UTILISATION
WRC
FR
5389592_01

Publicité

Table des Matières
loading

Manuels Connexes pour AERMEC WRC

Sommaire des Matières pour AERMEC WRC

  • Page 1 MANUEL D’UTILISATION 5389592_01...

  • Page 3: Table Des Matières

    Table des matières Panneau de contrôle câblé de l’unité MVA .................. 1 Interface utilisateur (afficheur) ...................... 1 Interface utilisateur (boutons) ....................... 4 Dimensions du panneau de contrôle câblé : ................5 Liaison série : ..........................5 Installation du panneau de contrôle câblé ................... 5 Exemples de liaison série entre le panneau de contrôle câblé...

  • Page 4: Panneau De Contrôle Câblé De L'unité Mva

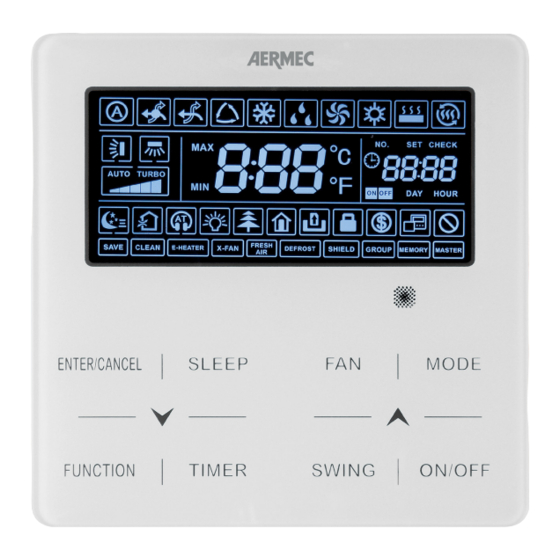

    Panneau de contrôle câblé de l'unité MVA Le panneau de contrôle câblé de l'unité MVA permet d'effectuer un Panneau de contrôle câblé de l'unité MVA réglage rapide des paramètres de fonctionnement de l'appareil et leur affichage. Dans la carte, toutes les Réglages par défaut et les modifi- cations éventuelles sont mémorisées.
  • Page 5 Le tableau suivant indique les fonctions qui représentent les différentes icônes disponibles sur l'afficheur à cristaux liquides du panneau de contrôle câblé : Table des Fonction disponible Fonction matières sur les modèles Fonction non disponible Fonction non disponible Fonction non disponible Indique que le mode AUTOMATIQUE est activé...
  • Page 6 Fonction non disponible Indique que la fonction de blocage des boutons est activée sur le panneau. Tous Indique que le mode économie d'énergie est activé sur l’unité intérieure connectée. Tous Indique que le panneau de contrôle câblé est un slave (donc deux panneaux de Tous contrôle câblés sont connectés à...

  • Page 7: Interface Utilisateur (Boutons)

    Interface utilisateur (boutons) Table des Fonction matières Sélection ou suppression de la fonction souhaitée Règle le mode Bien-être nocturne. Active ou désactive certaines fonctions supplémentaires. Règle les données correspondant aux temporisateurs de l’unité. Ce bouton permet de diminuer la donnée sélectionnée ou de passer à la donnée précédente. Règle la vitesse des ventilateurs.

  • Page 8: Dimensions Du Panneau De Contrôle Câblé

    Installation du panneau de contrôle câblé ATTENTION: LES SYSTÈMES MVA DOIVENT AVOIR OBLIGATOIREMENT UN MASTER (SEU- LEMENT UN) POUR LA GESTION CORRECTE DES MODES DE FONCTIONNEMENT. POUR LA PROCÉDURE DE RÉGLAGE, SE RÉFÉRER AU CHAPITRE SPÉCIFIQUE. Dimensions du panneau de contrôle câblé : [mm] 35,5 42,5...

  • Page 9: Exemples De Liaison Série Entre Le Panneau De Contrôle Câblé Et L'unité Intérieure

    Exemples de liaison série entre le panneau de contrôle câblé et l'unité intérieure : La première possibilité de liaison série prévoit un panneau (il diqué dans la page précédente) pour chaque unité ; cette so- faut rappeler que chaque unité ou groupe d'unités peut être lution permet de régler le temporisateur, le point de consigne géré...
  • Page 10 Procédure d'installation du panneau de contrôle câblé : Pour installer le panneau de contrôle câblé, il Une fois le panneau de contrôle câblé ouvert, séparer la partie avant de faut d'abord l'ouvrir à l'aide d'un tournevis plat, la caisse arrière. en faisant pression dans la fente correspon- dante sur la base du panneau.
  • Page 11 Une fois le câble de liaison série connecté, refermer le panneau en faisant coïncider la caisse supérieure avec celle inférieure, en pressant jusqu'à l'accrochage complet de la première sur la deuxième. Remarques sur l'installation du panneau de contrôle câblé : il n'est pas conseillé d'installer le panneau de contrôle câblé...

  • Page 12: Fonctions Disponibles Par Panneau De Contrôle Câblé

    Fonctions disponibles par panneau de contrôle câblé Allumer ou éteindre l’unité intérieure : Pour allumer ou éteindre l’unité intérieure (ou le groupe d'unités intérieures) gérée par le panneau de contrôle câblé, il suffit d'appuyer sur le bouton ON/OFF ; si ce bouton est à nouveau pressé, l'unité intérieure connectée s'allumera ou s'éteindra. Unité...

  • Page 13: Modifier Le Mode De Fonctionnement Pour L'unité Intérieure

    Modifier le mode de fonctionnement pour l’unité intérieure : Pour modifier le mode de fonctionnement de l’unité intérieure (ou du groupe d'unités intérieures) gérée par le panneau de contrôle câblé, il suffit d'appuyer sur le bouton MODE ; si ce bouton est à nouveau pressé, il fera passer d'un mode à l’autre (selon le schéma proposé...

  • Page 14: Modifier La Température De Fonctionnement

    Modifier la température de fonctionnement : Pour modifier la température de fonctionnement, indépendamment du mode de fonctionnement (à l'exception pourtant de la ventilation seule qui n'utilise pas le réglage de fonctionnement), il suffit d'appuyer sur les boutons ( ) ou ( ) respectivement pour diminuer ou augmenter le réglage de fonctionnement de 1 °C ;...

  • Page 15: Modifier Le Temporisateur Pour Allumage Et Extinction Programmés (Mode Compte À Rebours)

    ATTENTION : le système prévoit deux types de gestion du temporisateur : • Mode COMPTE À REBOURS : ce mode gère l’allumage et l'extinction programmés de l’unité en précisant un « intervalle » (en heures) après lequel l'unité s'allume ou s'éteint ; •...

  • Page 16: Régler L'heure De Système (Utilisé Uniquement En Mode Horloge)

    Régler l’heure de système (utilisé uniquement en mode HORLOGE) : Pour régler l’heure de l’horloge de système (utilisé uniquement si le mode HORLOGE est sélectionné dans les paramètres de fonctionnement, paramètre P33), il faut réaliser les opérations suivantes : Appuyer sur le bouton « TEMPORISATEUR » de manière prolongée (5 secondes) ; alors, le symbole ( ) s'affiche qui commencera à...

  • Page 17: Modifier Le Temporisateur Pour L'allumage Et L'extinction Programmés (Mode Horloge)

    Modifier le temporisateur pour l'allumage et l'extinction programmés (mode HORLOGE) : Le mode horloge permet de gérer des fonctions différentes : (a) gestion d'une tranche horaire : cette fonction permet de régler une heure d'allumage et une heure successive d'extinc- tion, de manière à...
  • Page 18 ATTENTION: une fois l’unité allumée par une fonction de temporisateur, elle repren- dra les fonctions et les réglages présents avant la dernière extinction.

  • Page 19: Régler L'oscillation Des Ailettes De Refoulement (Swing)

    Régler l’oscillation des ailettes de refoulement (SWING) : Pour régler l’oscillation des ailettes de refoulement (fonction NON DISPONIBLE sur les modèles gainés), il suffit d'appuyer sur le bouton « SWING »; si ce bouton est à nouveau pressé, il fera passer d'un état à l’autre de la fonction (selon le schéma proposé ci-dessous) ;...

  • Page 20: Régler La Fonction Quiet (Elle Descend Le Niveau De Bruit Produit Par L'unité Intérieure)

    Régler la fonction QUIET (elle descend le niveau de bruit produit par l’unité intérieure) : Le système prévoit deux types différents de fonction : « QUIET » et « AUTO QUIET », ils sont différents par la logique avec laquelle ils tendent à gérer la vitesse des ventilateurs ; pour régler cette fonction, il faut réaliser les opérations suivantes : Appuyer sur le bouton «...

  • Page 21: Régler La Fonction De Bien-Être Nocturne

    Régler la fonction de bien-être nocturne : Pour régler la fonction de bien-être nocturne, (cette fonction n'est pas disponible en mode AUTO ni VENTILATION SEULE), il suffit d'appuyer sur le bouton « SLEEP » pendant que l’unité est allumée ; cette fonction gérera l’unité selon une courbe qui assu- rera le meilleur bien-être et un faible niveau de bruit ;...

  • Page 22: Régler La Fonction Afficheur Sur L'unité Intérieure (Del Et Afficheur À Deux Chiffres)

    Régler la fonction AFFICHEUR sur l'unité intérieure (DEL et afficheur à deux chiffres) : Pour activer ou désactiver l’éclairage de l'afficheur sur l’unité intérieure (sauf naturellement pour les unités gainées), il faut réaliser les opérations suivantes : Appuyer sur le bouton « FUNCTION » jusqu'à ce que l'icône correspondante à cette fonction ( ) soit affichée ;...

  • Page 23: Régler La Fonction Économie D'énergie (Active Sur L'unité Intérieure)

    Régler la fonction ÉCONOMIE D'ÉNERGIE (active sur l'unité intérieure) : Ce mode est disponible à froid et à chaud (dans le premier cas, il effectue un réglage minimal, tandis que dans le deuxième cas il effectue un réglage maximal qui représenteront les limites des points de consigne au-delà des quelles il ne sera pas possible de faire fonctionner l'appareil) ;...

  • Page 24: Régler L'alarme Nettoyage Du Filtre De L'unité Intérieure

    Régler l’alarme NETTOYAGE DU FILTRE de l'unité intérieure : Cette fonction permet de régler une certaine quantité d'heures de fonctionnement après lesquelles l’unité donnera un message pour rappeler d'extraire et de nettoyer le filtre à air (pour la procédure nécessaire à l’extraction et au nettoyage du filtre, se référer au manuel d'installation de l'unité...

  • Page 25: Régler La Fonction X-Fan Sur L'unité Intérieure

    Régler la fonction X-FAN sur l'unité intérieure : Cette fonction permet de sécher la batterie (uniquement pendant le fonctionnement en mode refroidissement ou déshumidifi- cation) si l'unité est éteinte avant d'avoir atteint le point de consigne souhaité, afin d'éviter la formation de moisissures ou de bactéries sur la batterie ;...

  • Page 26: Régler La Fonction Antigel Sur L'unité Intérieure

    Régler la fonction ANTIGEL sur l'unité intérieure : Cette fonction permet (uniquement pendant le fonctionnement en mode chauffage) d'assurer une température minimale dans la pièce ; une fois réglée, la fonction s'active automatiquement si la température ambiante diminue au-dessous de 6 °C, pour se désactiver une fois qu'elle a monté...

  • Page 27: Régler Le Blocage Des Boutons Sur Le Panneau De Contrôle Câblé

    Régler le BLOCAGE DES BOUTONS sur le panneau de contrôle câblé : Cette fonction permet de bloquer les boutons du panneau de contrôle câblé connecté à l’unité ; pour activer ou désactiver cette fonction, il faut réaliser les opérations suivantes : appuyer sur les boutons ( ) et ( ) simultanément pendant au moins 5 secondes, puis l’icône ( ) s'affichera pour...

  • Page 28: Afficher Les Paramètres De Fonctionnement De L'unité Intérieure

    Afficher les PARAMÈTRES DE FONCTIONNEMENT de l'unité intérieure : Cette fonction permet d'afficher une série de paramètres de fonctionnement (chaque code est associé à la lettre « C ») ; les paramètres ne peuvent pas être modifiés sur ce menu, il peuvent uniquement être affichés ; pour lire les paramètres de fonc- tionnement, il faut réaliser les opérations suivantes : appuyer sur le bouton «...

  • Page 29: Liste Des Paramètres De Fonctionnement (Donnés En Lecture Seule)

    (pour plus d'informations sur le logiciel pour surveiller l’installation, se référer au site www.aermec.com). Ce paramètre permet de parcourir tous les numéros de projet (donc toutes les unités du système) à...
  • Page 30 Ce paramètre indique (dans la zone du temporisateur) l’adresse assignée au panneau Affichage de de contrôle câblé (cette adresse est fondamentale si deux panneaux de contrôle l’adresse du panneau câblé sont utilisés pour gérer une ou plusieurs unités, car les deux éventuels panneaux de contrôle câblé...

  • Page 31: Activation Du Menu Des Modifications Des Paramètres De Fonctionnement De L'unité Intérieure

    Activation du menu des modifications des PARAMÈTRES DE FONCTIONNEMENT de l’unité intérieure : ATTENTION: la modification accidentelle de ces paramètres pourrait produire de mauvais fonctionnement ou bloquer tout le système ; il faut rappeler que le réglage ou la modification de ces paramètres doit être effectué exclusivement par le service après-vente, ou par du personnel possédant les aptitudes techniques nécessaires.
  • Page 32 Ce paramètre permet de régler l’adresse à assigner au panneau de contrôle câblé ; ce paramètre est utilisé si deux panneaux sont connectés au même appareil ou au même groupe afin de régler deux adresses différentes ; pour régler le paramètre, il Réglage de 01: panneau faut :...
  • Page 33 Ce paramètre permet de régler un point de consigne de refroi- dissement utilisé pendant le fonctionnement en mode AUTO (il faut rappeler que le mode AUTO est disponible uniquement sur Réglage du l’unité maître) ; pour régler le paramètre, il faut : refroidissement 25 °C 17 °C~30 °C...

  • Page 34: Affichage Des Erreurs De Fonctionnement Ou Des Messages De Système

    Affichage des erreurs de fonctionnement ou des messages de système : Ces unités prévoient l'indication des alarmes, des erreurs de fonctionnement ou des messages de système différents, au moyen d'un code affiché sur l'afficheur du panneau de contrôle câblé (en plus de l'afficher sur l’unité intérieure, pour les unités qui le prévoient) ;...
  • Page 35 Typologie Code Description indication Unité extérieure Erreur sur le capteur de température sur la pompe de refoulement du compresseur 3 Unité extérieure Erreur sur le capteur de température sur la pompe de refoulement du compresseur 4 Unité extérieure Erreur sur le capteur de température sur la pompe de refoulement du compresseur 5 Unité...
  • Page 36 Typologie Code Description indication Unité extérieure Erreur sur la sonde de sous-refroidissement (sortie de liquide) Unité extérieure Erreur sur la sonde de sous-refroidissement (sortie de gaz) Unité extérieure Erreur sur la sonde à l'entrée du séparateur de liquide Unité extérieure Erreur sur la sonde à...
  • Page 37 Typologie Code Description indication Unité intérieure Alarme de qualité d'air Unité intérieure Incompatibilité des unités intérieure et extérieure Unité intérieure Erreur sur la carte de contrôle de l'unité intérieure Unité intérieure Erreur sur le capteur d'air ambiant Unité intérieure Erreur sur la sonde de température à l'entrée de la batterie Unité...
  • Page 38 Typologie Code Description indication Codes de debug Protection pour manque de fluide frigorigène Codes de debug Erreur sur l'adresse de la carte de contrôle du compresseur Codes de debug Alarme de fonctionnement anormal de la vanne d'expansion électronique Codes de debug Mauvais fonctionnement sur le circuit frigorifique de l’unité...
  • Page 40 Aermec S.p.A. se réserve le droit de modifier à tout estime necesarias para mejorar el producto. Im Sinne des technischen Fortsschrittes behält sich AERMEC S.p.A.
