PrimAster EASY-5 Instructions De Montage page 4

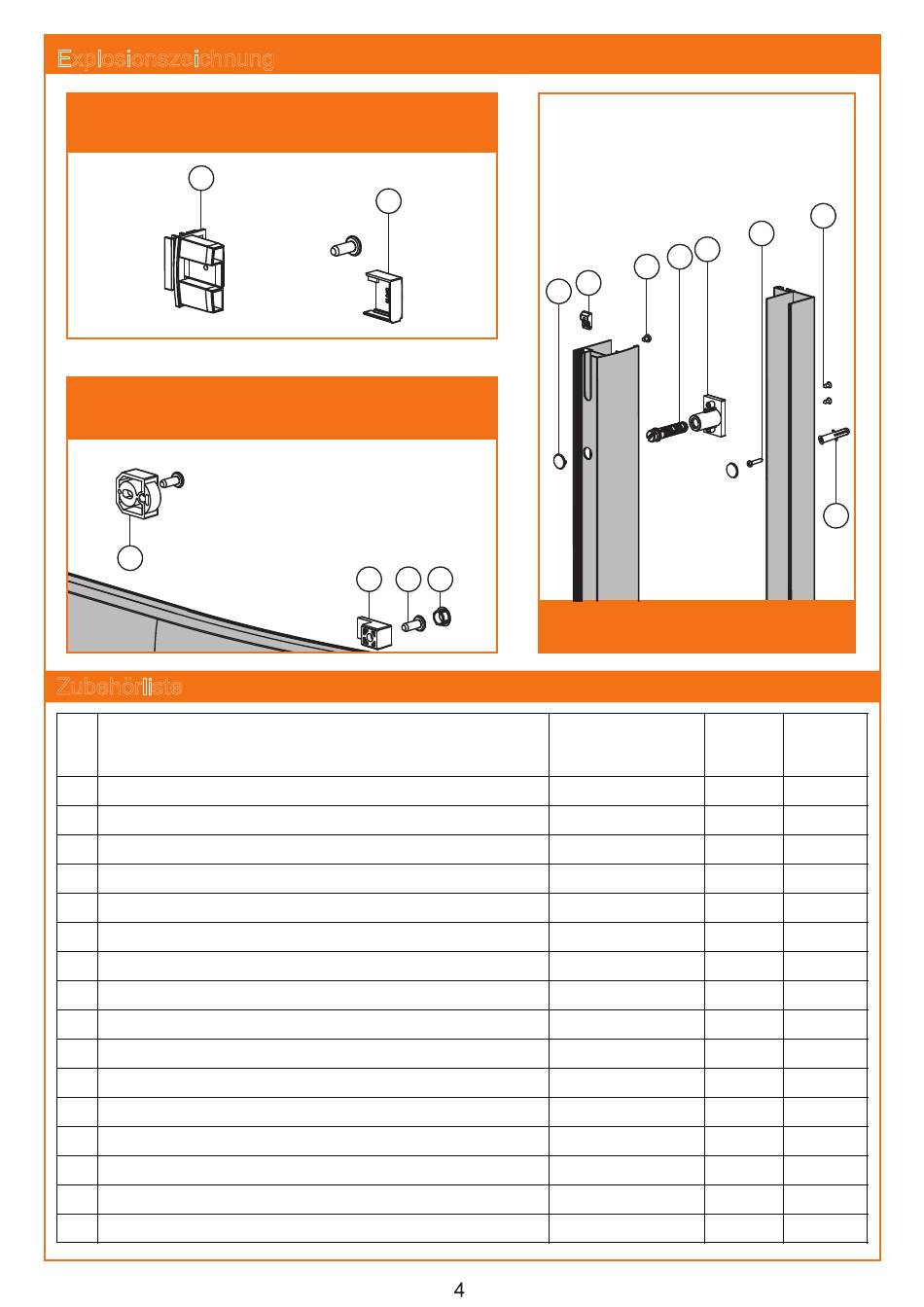

Explosionszeichnung
20
22
Zubehörliste
Nr
1 Wandprofil 1847 Aluminium Silber
2 Fixteilprofil 1850 Aluminium Silber
3 Scheibendichtung EVA Transparent Fixteil
4 Wasserdichter Streifen A
5 Abdeckkappe links Fixteilprofil ABS Chrom
6 Fixglasscheibe 1775×242×5 mm ESG Klar
7 Wasserdichter Streifen B
8 Vertikale Wasserabweisprofile Schiebetür PVC 1825 mm
9 Türglas Runddusche 1825×363×5 mm ESG Klar re/li
10 Magnetleisten PVC 1825
11 Griffpaar ABS Chrom
12 Laufschiene 1255 Aluminium Chrom
13 Obere Doppellaufrollen Grau
14 Untere Doppellaufrollen mit Federtechnik Grau
15 Vertikale Wasserabweisprofile Fixteil PVC 1760 mm
16 Rechte ABS Rahmenverbindung Chrom
D1
21
D2
23 24 25
Beschreibung
29 30
28
26 27
D3
Artikel-Nr. Menge
LC473C1847Z
LC471C1850Z
DS1451775
DS241231A
SLB862
BL1313A05Z
DS241231B
DS1461825
BL1311A05W460
CT0561825
LS057
LC472C1255W500
LZ062A
LZ063A
DS0561760
SLB867
32
31
33
Einheit
2 Stück
2 Stück
2 Stück
2 Stück
1 Stück
2 Stück
2 Stück
2 Stück
2 Stück
1 Paar
2 Paar
2 Stück
4 Stück
4 Stück
2 Stück
2 Stück
