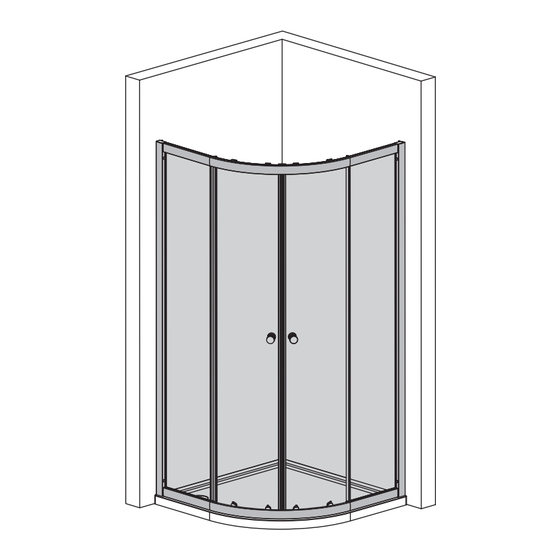

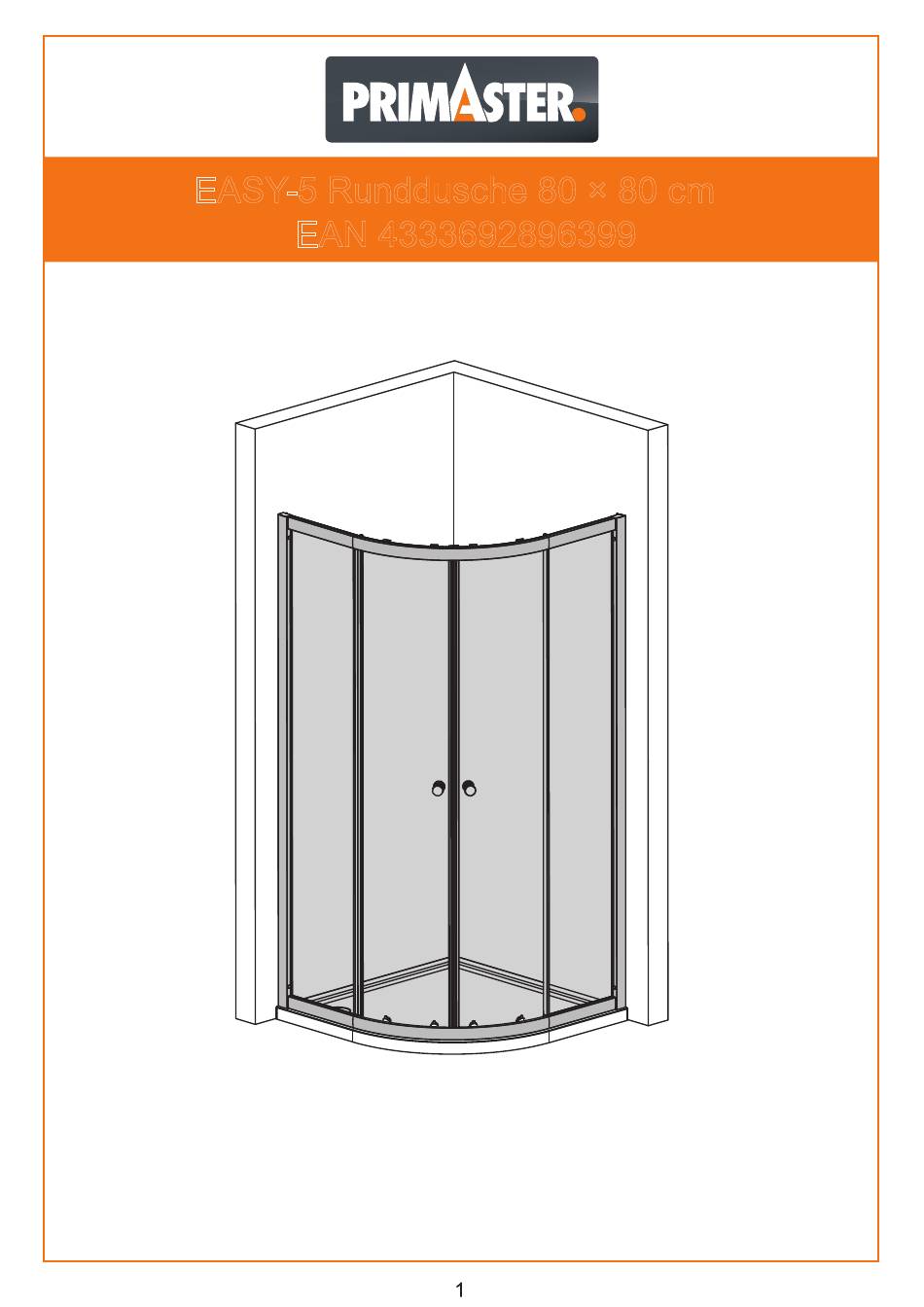

EASY-5 Runddusche 80 × 80 cm

EAN 4333692896399

Lesen Sie die Bedienungsanleitung sorgfältig durch und bewahren Sie diese für den späteren Gebrauch auf.

Wir empfehlen die Montage unseres Produktes nur anhand der beiliegenden Montageanleitung vorzunehmen.Sollte

unser Produkt nicht nach Anleitung montiert

sein,entfällt der Gewährleistungsanspruch.Wir empfehlen die Montage

durch einen autorisierten Fachmann vornehmen zu lassen

Sommaire des Matières pour PrimAster EASY-5

Page 1 EASY-5 Runddusche 80 × 80 cm EAN 4333692896399 Lesen Sie die Bedienungsanleitung sorgfältig durch und bewahren Sie diese für den späteren Gebrauch auf. Wir empfehlen die Montage unseres Produktes nur anhand der beiliegenden Montageanleitung vorzunehmen.Sollte unser Produkt nicht nach Anleitung montiert sein,entfällt der Gewährleistungsanspruch.Wir empfehlen die Montage...
Page 2 Bitte vor der Montage darauf achten! Bitte packen Sie das Produkt aus und prüfen Sie dieses auf Vollständigkeit und Beschädigungen. Stellen Sie sicher,dass die Wände und das Duschbecken bzw.die Fliesen sauber,trocken und staubfrei sind. Das enthaltene Zubehör ist für die Montage in Steinwände geeignet.Bei der Verwendung von anderen Wandtypen achten Sie bitte auf das richtige Zubehör.
Page 3 Explosionszeichnung...
Page 4 Explosionszeichnung 29 30 26 27 23 24 25 Zubehörliste Beschreibung Artikel-Nr. Menge Einheit 1 Wandprofil 1847 Aluminium Silber LC473C1847Z Stück 2 Fixteilprofil 1850 Aluminium Silber LC471C1850Z Stück 3 Scheibendichtung EVA Transparent Fixteil DS1451775 Stück 4 Wasserdichter Streifen A DS241231A Stück 5 Abdeckkappe links Fixteilprofil ABS Chrom SLB862 Stück...
Page 5 Zubehörliste Beschreibung Artikel-Nr. Menge Einheit 17 Abdeckkappe rechts Fixteilprofil ABS Chrom SLB863 Stück 18 Abdeckkappe Wandprofil ABS Chrom re/li SLB870 Stück 19 Fixierungskappe rechts ABS Chrom SLB869 Stück 20 Linke ABS Rahmenverbindung Chrom SLB866 Stück 21 Fixierungskappe links ABS Chrom SLB868 Stück 22 Stopper ABS Chrom...
Page 6 Bitte überprüfen Sie die Wandoberfläche und die Position der Duschwanne und die Position der Duschwanne 1. Bitte stellen Sie sicher, dass die Duschtasse im Wasser steht. 2. Die Fliesen oder andere Wandbeläge müssen im Duschtassenbereich sauber versiegelt sein,bevor Sie die Dusche montieren. 3.
Page 7 Schritt 2 - Montage des Rahmens...
Page 8 Schritt 3 - Befestigung des Rahmens außen innen 30mm 26 ×6 Schritt 4 - Ausrichtung des Rahmens Maß:785-800×785-800mm 26 ×4...
Page 9 Schritt 5 - Montage der Schiebetüren außen lnnenansicht lnnenansicht Schritt 6 - Einhängen der Schiebetüren Bitte hängen Sie die oberen Laufrollen in die obere Laufschiene ein.Anschließend drücken Sie bitte die unteren Laufrollen nach unten und schieben diese in die untere Laufschiene Bitte beachten Sie,dass die unteren Laufrollen eine Feder haben,damit die Schiebetüren ein-und ausgehängt werden können...
Page 10 Schritt 7 - Fertigmontage der Schiebetüren innen innen außen außen Wenn die Schiebetüren nicht richtig schließen oder ein Spalt zwischen den Magnetleisten oben oder unten entsteht,dann müssen Sie zum Ausrichten der Kabine die Schrauben an der oberen Laufrollen im oder gegen den Uhrzeigersinn drehen. ACHTUNG : Bitte richten Sie die Türen so aus,dass die unteren Laufrollen leicht in der unteren Laufschiene laufen.
Page 11 Schritt 9 - Abdichtung mit Silikon ü Bitte am Fixglasprofil und am bergang zwischen horizontalem und vertikalem Profil rechts und links 10 cm vertikal mit Silikon abdichten. 1.Silikonisieren Sie die Duschabtrennung nur von außen. 2.Silikonisieren Sie die Dusche nur entlang der farbig markierten Linien. Bitte nutzen Sie die Dusche erst 24 Stunden nach der Silikonisierung.
Page 12 EASY-5 Runddusche 80×80cm QR-CODE->mobiles Profil Runddusche "Easy 5" 80 x 80 Produkteigenschaften Unternehmen / Herkunft Einfach den QR Code scannen und das Montagevideo vorab ansehen. Die Leistungserklärung zu diesem Artikel finden Sie unter: WWW.globus-baumarkt.de/artikeldokumente...
Page 13 Douche ronde EASY-5 80 × 80 cm EAN 4333692896399 Merci de lire attentivement la notice d'utilisation et de la conserver pour un usage ultérieur. Nous recommandons de monter notre produit uniquement en tenant compte de la notice de montage fournie. Si notre produit n est pas monté...
Page 14 A prendre en compte avant de procéder au montage! Merci de déballer le produit et de vérifier que toutes les piéces sont présentes et en bon état. Assurez-vous que les murs et le bac de douche ou le carrelage sont propres,secs et exempts de poussiére Les accessoires fournis conviennent pour le montage sur des murs de pierre.Si la pose est réalisée sur un antre type de murs, assurez-vous d'avoir les accessoires adaptés...
Page 15 Schéma éclaté...
Page 16 Schéma éclaté 28 29 26 27 23 24 25 N⁰ Description N° d’article Quantité Unité 1 Profilé mural 1847 aluminium argenté LC473C1847Z Pièces 2 Profilé parite fixe 1850 aluminium argent LC471C1850Z Pièces 3 Joint de vitre EVA parite fixe transparente DS1451775 Pièces 4 Bande étanche A...
Page 17 Schéma éclaté N⁰ Description N° d’article Quantité Unité 15 Profilés d’étanchéité verticaux partie fixe PVC 1760 mm DS0561760 Pièces 16 Raccord de cadre ABS droit chromé SLB867 Pièces 17 Capuchon droit partie fixe profilé ABS chrome SLB863 Pièces 18 Capuchon profilé mural ABS chromé droite/gauche SLB870 Pièces 19 Capuchon de fixation droit ABS chromé...
Page 18 Merci de vérifier les surfaces murales et la position du bac à douche 1. Merci de vous assurer que le receveur de douche se trouve bien à l'horizontale. 2. Le carrelage ou les autres revêtements muraux doivent être correctement scellés au niveau du receveur de douche avant de commencer l'installation de la douche.
Page 19 Étape 2 - Montage du cadre...
Page 20 Étape 3 - Fixation du cadre außen Innen 30mm 26 ×6 Étape 4 - Alignement du cadre Maß:785-800×785-800mm 26 ×4...
Page 21 Étape 5 - Montage des portes coulissantes außen lnnenansicht lnnenansicht Étape 6 - Mise en place des portes coulissantes Veuillez suspendre les roulettes de guidage supérieures dans le rail de guidage supérieur. Ensuite, pressez les roulettes de guidage inférieures vers le bas pour les glisser dans le rail inférieur. Merci de noter que les roulettes de guidage inférieures sont pourvues d un ressort qui permet d insérer ou...
Page 22 Étape 7 - Assemblage final des portes coulissantes innen innen außen außen Lorsque les portes coulissantes ne ferment pas correctement ou si vous constatez un espace en haut ou en bas entre les barrettes aimantées,vous devrez visser les vis de la roulette de guidage supérieure dans le sens horaire ou inverse afin de procéder à...
Page 23 Étape 9 - Jointage au silicone Etanchéifier au joint silicone le long des profilés des parties fixes et à la jonction entre les profilés horizontaux et verticaux à droite et à gauche sur 10 cm de hauteur. 1.Appliquez le silicone uniquement sur l'extérieur des parois de douche. 2.Appliquez le silicone uniquement le long des lignes marquées en bleu.
Page 24 EASY-5 Douche ronde 80×80cm CODE QR->profilé mobile Douche ronde « Easy 5 » 80 x 80 Propriétés du produit Entreprise / provenance Scannez simplement le code QR et regardez la vidéo de montage à l’avance. La déclaration de performance de cet article est à retrouver sur:...
Page 25 EASY-5 ronde douche 80 × 80 cm EAN 4333692896399 Lees de gebruiksaanwijzing aandachtig door en bewaar deze voor later gebruik. We adviseren de nontage van ons product alleen uit te voeren aan de hand van de bijgevoegde montagehandleiding.Als ons product niet volgens de instructies is gemonteerd,vervalt de garantie.We adviseren de montage te laten uitvoeren door...
Page 26 Voor montage op het volgende letten! Pak het product uit en controleer of het volledig en niet beschadigd is. Zorg ervoor dat de muren en de douchebak c.q. de tegels schoon, droog en stofvrij zijn. De meegeleverde accessoires zijn geschikt voor montage in stenen muren. Zorg bij gebruik in andere wandtypes voor de juiste accessoires.
Page 27 Opengewerkte tekening...
Page 28 Opengewerkte tekening 29 30 26 27 23 24 25 Beschrijving Artikelnr. Aantal Eenheid 1 Muurprofiel 1847 aluminium zilver LC473C1847Z Stuk 2 Vast deel profiel 1850 aluminium zilver LC471C1850Z Stuk 3 Ruitafdichting EVA transparant vast deel DS1451775 Stuk 4 Waterdichte strip A DS241231A Stuk 5 Afdekkap links vast deel-profiel ABS chroom...
Page 29 Opengewerkte tekening Beschrijving Artikelnr. Aantal Eenheid 17 Afdekkap rechts vast deelprofiel ABS chroom SLB863 Stuk 18 Afdekkap wandprofiel ABS chroom re/li SLB870 Stuk 19 Fixeerkapje rechts ABS chroom SLB869 Stuk 20 Linker ABS frameverbinding chroom SLB866 Stuk 21 Fixeerkapje links ABS chroom SLB868 Stuk 22 Stopper ABS chroom...
Page 30 Controleer het muuroppervlak en de positie van de douchebak 1. Zorg ervoor dat de douchebak waterpas staat. 2. De tegels of andere muurbedekkingen moeten in het gebied van de douchebak goed verzegeld zijn voordat u de douche installeert. De muren moeten tot de rand van de douchebak en ten minste 1.9 meter boven de bovenrand van de douchebak betegeld zijn.
Page 31 Stap 2 - Montage van het frame...
Page 32 Stap 3 - Bevestiging van het frame außen innen 30mm 26 ×6 Stap 4 - Instelling van het frame Maß :785-800×785-800mm 26 ×4...
Page 33 Stap 5 - Montage van de schuifdeuren außen Innenansicht Innenansicht Stap 6 - Inhangen van de schuifdeuren Hang de bovenste looprollen in de bovenste looprail. Druk vervolgens de onderste looprollen naar beneden en schuif deze in de onderste looprail. Hour er rekening mee dat de onderste looprollen een veer hebben zodat de schuifdeuren in-en uitgehangen kunnen worden.
Page 34 Stap 7 - Afsluitende montage van de schuifdeuren innen innen außen außen Als de schuifdeuren niet goed sluiten of als er een spleet tussen de magneetstrips boven of onder ontstaat, moet u de cabine instellen door de schroeven aan de bovenste looprol met de klok mee of tegen de klok in te draaien. LET OP: Stel de deuren zo in dat de onderste looprollen soepel lopen in de onderste looprail.
Page 35 Stap 9 - Afdichting met silicone Dicht het glasprofiel en de overgang tussen het horizontale en verticale profie rechts en links 10 cm verticaal af met silicone. Dicht de douchewand alleen van buitenaf met siliconen af. 2.Dicht de douch alleen langs de gekleurde markeringen met siliconen af. Gebruik de douche pas 24 uur na het afdichten met silicoon.
Page 36 EASY-5 ronde douche 80×80cm QR-CODE -> mobiel profiel ronde douche "Easy 5" 80 x 80 Producteigenschappen Bedrijf / herkomst Scan de QR-code en bekijk vooraf de montagevideo. De prestatieverklaring van de artikelen is te vinden op: www.globus-baumarkt.de/artikeldokumente...
