Lesen Sie die Bedienungsanleitung sorgfältig durch und bewahren Sie diese für den späteren
Gebrauch auf.
Wir empfehlen die Montage unseres Produktes nur anhand der beiliegenden Montageanleitung
durch einen autorisierten Fachmann vornehmen zu lassen. Sollte unser Produkt nicht nach
Anleitung montiert sein, entfällt der Gewährleistungsanspruch.

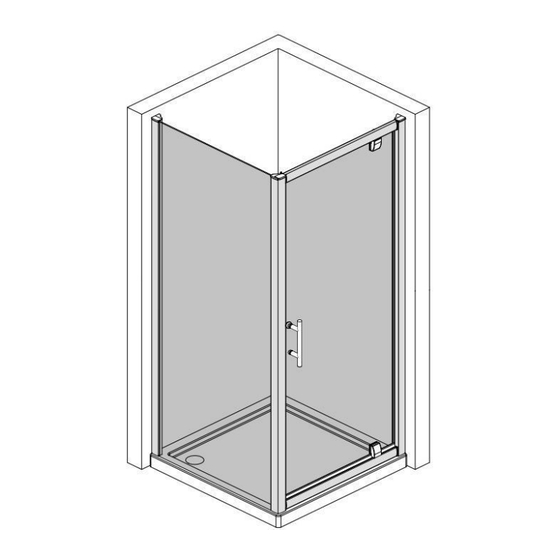

Easy-6 Pivottür mit Seitenwand
EAN 2077823012037
