Montage du guide butée
de longueur
Le guide butée est pourvue de deux tiges et la table transversale est pourvue de deux alésages.
Pour le positionnement du guide butée sur la table il faut simplement mettre le guide avec ces deux
tiges dans les alésages à l'avant et à l'arrière de la table.
Mettez les deux poignées afin de le fixer sur la table. Le guide butée est ajusté d'équerre de l'usine,
mais si pour l'un ou l'auter raison l'équerrage n'est plus exacte, vous pouvez le régler de la façon
suivante:
-
Desserez le boulon A en dessous de la table transversale afin de libérer la fixation de guide butée.
-
Tournez le boulon d'ajustage B à gauche ou à droite, afin de déplacer le guide butée et de fermer
ou ouvrir l'angle par rapport à la lame.
Après avoir éffectué ce réglage, resserez bien le boulon A. Le guide butée peut être utilisé dans deux
positions : à l'arrière de la table transversale ou sur l'avant de la table.
Boulon de
réglage

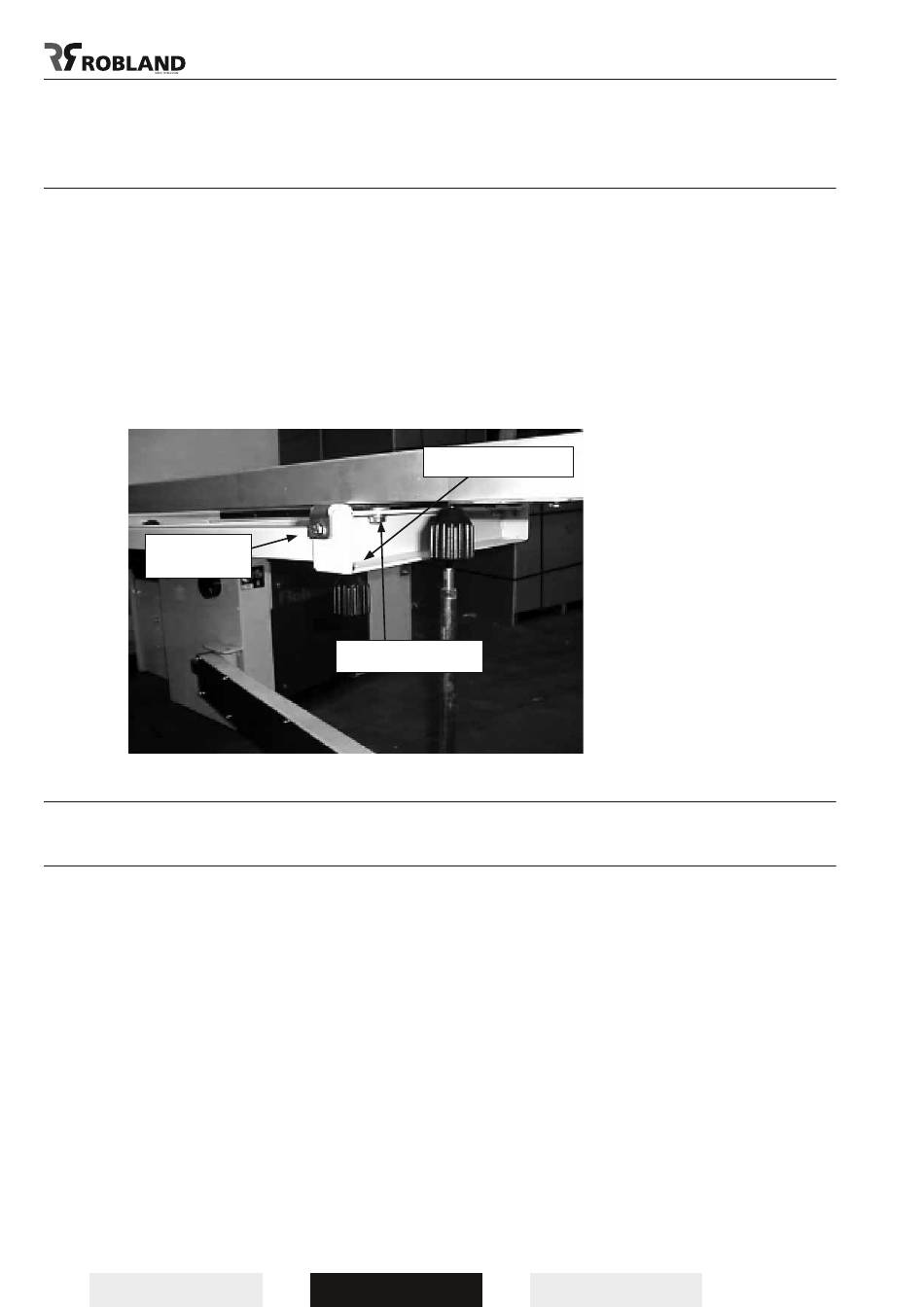

Fig.14
Utilisation du guide butée en longueur
L'échelle graduée du guide butée est ajustée de l'usine. Pour vérifier si le mesurage correspond à la
dimension réglée à l'index, procédez à une coupe d'essai en mettant les deux butées escamotables à
une dimension donée et contrôlez si les mesures obtenues correspondent avec les dimensions sur les
index. Bloquez la butée escamotable sur une longueur définie et faites une coupe d'essai.
Prenez maintenant la mesure exacte de la pièce précédemment coupée.
Pour le calibrage de l'index, enlevez les deux poignées de fixation du guide butée à la table sans
démontage du guide même. Dans les 2 supports du guide fixés en dessous du guide butée et dans le
trou fileté il se trouve une vis de blocage à clef Allen de M8. Maintenant vous pouvez déplacer le
guide buttée afin d'étaloner l'index. Resserez les deux vis Allen dans les supports et mettez les deux
poignées de fixation.
Pour le travail à la rallonge télescopique du guide butée (qui permet des coupes jusqu'à la
dimension de 2.500 mm), mettez une butée sur la mesure exacte de 1550 mm pourque les échelles
correspondent sur les deux parties.
58
– Nederlands
(Fig.14)
Poignée de fixation
Boulon de fixation
