Installation and Assembly:

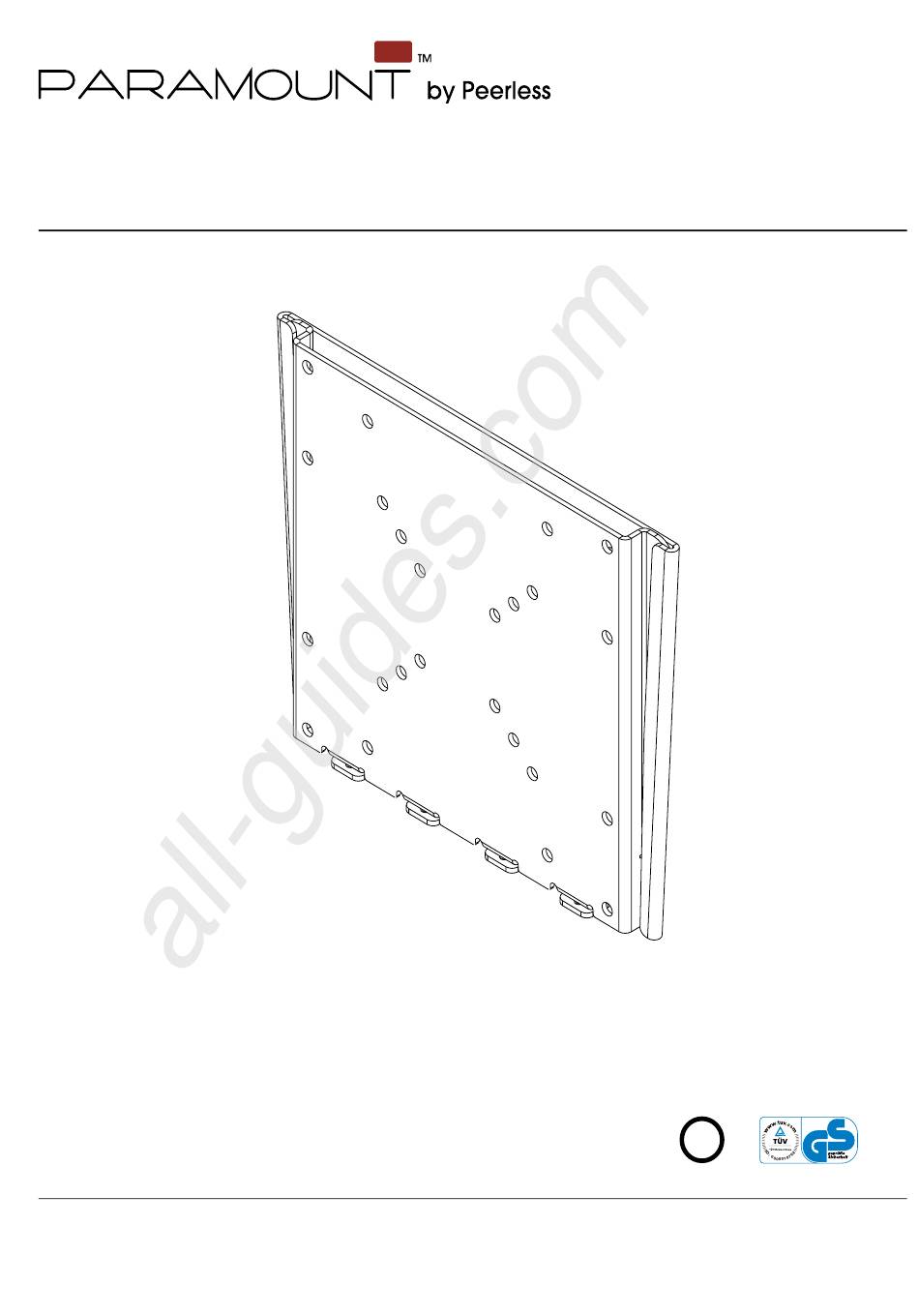

Paramount™ Flat Mount for 22" - 40" (56 - 102 cm)

LCD Screens

Model: PF632, PWV210/BK

Features:

• Screen held only .73" (1.85 cm) from wall for ultra-slim installation

• Screen adapter plate simply slides into the wall plate for quick and

easy installation

• Colors: Gloss Black

• Screen adapter plates included compatible with

VESA 75 mm, 100 mm, 200 mm x 100 mm, and 200 mm mounting

patterns

• Includes hardware for installation to wood studs, concrete, and

cinder block

3215 W. North Ave. • Melrose Park, IL • (800) 865-2112 or (708) 865-8870 • Fax: (708) 865-2941 • www.peerlessmounts.com

All manuals and user guides at all-guides.com

U L

Max UL Load Capacity: 115 lb (52.2 kg)

ISSUED: 11-19-07 SHEET #: 202-9248-6 11-04-09

Sommaire des Matières pour PEERLESS PARAMOUNT PF632

Page 1 All manuals and user guides at all-guides.com Installation and Assembly: Paramount™ Flat Mount for 22" - 40" (56 - 102 cm) LCD Screens Model: PF632, PWV210/BK Features: • Screen held only .73" (1.85 cm) from wall for ultra-slim installation • Screen adapter plate simply slides into the wall plate for quick and easy installation •...
Page 2 Note: Read entire instruction sheet before you start installation and assembly. WARNING • Do not begin to install your Peerless product until you have read and understood the instructions and warnings contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, for US customers please call Peerless customer care at 1-800-865-2112, for all international customers, please contact your local distributor.
Page 3 All manuals and user guides at all-guides.com Before you begin, make sure all parts shown are included with your product. Parts may appear slightly different than illustrated. Parts List Description Qty. Part # A wall plate 095-P1498 B mounting plate 095-P1499 C M5 x 12 mm phillips screw 520-1027...
Page 4 All manuals and user guides at all-guides.com Installation to Single Wood Stud Wall WARNING • Installer must verify that the supporting surface will safely support the combined load of the equipment and all attached hardware and components. • Tighten wood screws so that wall plate is ﬁrmly attached, but do not overtighten. Overtightening can damage the screws, greatly reducing their holding power.
Page 5 WARNING • When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" (35 mm) of actual concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount in a solid part of the block, generally 1"...
Page 6 All manuals and user guides at all-guides.com Attaching Mounting Plate to Screen ® NOTE: For VESA 200 x 100, 120 x 180 or 200 x 200 hole patterns, see following page. WARNING • If screws don't get three complete turns in the screen inserts or if screws bottom out and bracket is still not tightly secured, damage may occur to screen or product may fail.
Page 7 All manuals and user guides at all-guides.com ® Attaching Mounting Plate to Screen with VESA 200 x 100, 120 x 180 or 200 x 200 Mounting Pattern WARNING • If screws don't get three complete turns in the screen inserts or if screws bottom out and bracket is still not tightly secured, damage may occur to screen or product may fail.
Page 8 FLANGES 8 of 36 ISSUED: 11-19-07 SHEET #: 202-9248-6 11-04-09 © 2009, Peerless Industries, Inc. All rights reserved. All other brand and product names are trademarks or registered trademarks of their respective owners. Peerless Industries, Inc. 3215 W. North Ave.
Page 9 All manuals and user guides at all-guides.com Instalación y ensamblaje: Soporte de pared plano Paramount™ para pantallas LCD de 22" a 40" (56 - 102 cm) Modelo: PF632, PWV210/BK Características: • Sostiene el televisor a sólo .73" (1.85 cm) de la pared para proporcionar una instalación ultra recogida •...
Page 10 Hoja de Instalación. Si tiene alguna pregunta acerca de cualquiera de las instrucciones o las ad- vertencias, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112 si está en EE. UU. Si es un cliente internacional, por favor, comuníquese con su distribuidor local.
Page 11 All manuals and user guides at all-guides.com Español Antes de comenzar, asegúrese de que su producto contiene todas las piezas que se muestran. Las piezas pueden verse un poco distintas a la ilustración. Lista de piezas Descripción Cantidad N. de pieza A placa de pared 095-P1498 B placa de montaje...
Page 12 All manuals and user guides at all-guides.com Español Instalación en una pared con montante de madera único ADVERTENCIA • El instalador tiene que asegurarse de que la superﬁcie de apoyo sostendrá, con seguridad, la carga combinada del equipo y todos los ﬁjadores y componentes. •...
Page 13 ADVERTENCIA • Cuando vaya a instalar soportes de pared de Peerless en bloques de hormigón de escorias, asegúrese de que cuente con una capa de concreto de un grosor mínimo de 1-3/8" en el agujero, que pueda usar para los anclajes para concreto.
Page 14 All manuals and user guides at all-guides.com Español Fijación de la placa de montaje a la pantalla ® Nota: En el caso de las conﬁguraciones de montaje VESA 200 x 100, 120 x 180 o 200 x 200, pase a la próxima página. ADVERTENCIA •...
Page 15 All manuals and user guides at all-guides.com Español Fijación de la placa de montaje a pantallas con conﬁguraciones de montaje VESA ® 200 x 100, 120 x 180 ó 200 x 200 ADVERTENCIA • Si no se les da tres vueltas completas a los tornillos en los insertos de la pantalla o si los tornillos topan fondo y el soporte todavía no está...
Page 16 ENGANCHE 16 de 36 PUBLICADO: 11-19-07 HOJA #: 202-9248-6 11-04-09 © 2009, Peerless Industries, Inc. Todos los derechos reservados. Cualesquiera otras marcas y nombres de productos son marcas comerciales o registradas de sus respectivos dueños. Peerless Industries, Inc. 3215 W. North Ave.
Page 17 All manuals and user guides at all-guides.com Installation et montage : Support plat Paramount™ pour écrans LCD de 22 à to 40 po (56 - 102 cm) Modèle: PF632, PWV210/BK Caractéristiques : • Écran maintenu à 0,73 po (1.85 cm) seulement du mur pour une installation ultra-mince.
Page 18 Remarque : lisez entièrement la ﬁche d’instructions avant de commencer l’installation et l’assemblage. AVERTISSEMENT • Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les avertisse- ments contenus dans cette ﬁche d’installation. Pour toute question concernant les instructions ou les avertisse- ments, veuillez appeler le service à...
Page 19 All manuals and user guides at all-guides.com Français Avant de commencer, assurez-vous que toutes les pièces indiquées sont incluses avec le produit. Il est possible que les pièces semblent légèrement différentes de l’illustration. Liste des pièces Pièce n Description Qté A plaque murale 095-P1498 B plaque de montage...
Page 20 All manuals and user guides at all-guides.com Français Installation sur un mur à montant en bois simple AVERTISSEMENT • L’installateur doit s’assurer que la surface de support pourra soutenir sans danger la charge combinée de l’équipement, de toute sa visserie et de tous ses composants. •...
Page 21 AVERTISSEMENT • Si vous installez des montures murales Peerless sur un bloc de béton de mâchefer, vériﬁez que vous disposez d’une épaisseur de béton d’au moins 0,34 cm (1 3/8 po) dans le trou destiné aux ancrages de béton. Ne percez pas dans les joints de mortier ! Veillez à...
Page 22 All manuals and user guides at all-guides.com Français Fixation de la plaque de montage à l’écran Remarque : Pour les conﬁgurations de trous VESA ® 200 x 100, 120 x 180 ou 200 x 200, voir la page suivante. AVERTISSEMENT •...
Page 23 All manuals and user guides at all-guides.com Français Fixation de la plaque de montage à un écran compatible à la norme de montage VESA 200 x 100, 120 x 180 ou 200 x 200 ® AVERTISSEMENT • Si les vis ne sont pas enfoncées de trois tours complets dans les inserts ou si elles sont serrées au maximum sans parvenir à...
Page 24 PUBLIÉ LE : 11-19-07 FEUILLE n : 202-9248-6 11-04-09 © 2009, Peerless Industries, Inc. Tous droits réservés. Tous les autres noms de marques et de produits sont des marques de commerce ou déposées de leurs propriétaires respectifs. Peerless Industries, Inc.
Page 25 All manuals and user guides at all-guides.com Anbringung und Zusammenbau: Paramount™-Flachhalter für LCD-Bildschirme von 22 - 40 Zoll (56 - 102 cm) Modelle: PF632, PWV210/BK Merkmale: • Angebrachter Bildschirm steht für ultraﬂache Anbringung nur 1,85 cm (0,73 Zoll) von der Wand ab •...
Page 26 HINWEIS: Lesen Sie bitte das gesamte Anleitungsblatt durch, bevor Sie mit Anbringung und Zusammenbau beginnen. ACHTUNG • Beginnen Sie mit der Anbringung Ihres Peerless-Produkts erst, nachdem Sie die in dieser Montageanleitung enthaltenen Anleitungen und Achtungshinweise gelesen und sich gründlich mit ihnen vertraut gemacht haben. Falls Sie Fragen hinsichtlich irgendeiner der Anleitungen oder Achtungshinweise haben, wenden Sie sich in den USA bitte an den Peerless-Kundendienst unter der Rufnummer 1-800-865-2112.
Page 27 All manuals and user guides at all-guides.com Deutsch Vergewissern Sie sich vor Beginn der Arbeiten, dass alle dargestellten Teile mit Ihrem Produkt mitgeliefert wurden. Teileliste Beschreibung Anz. Teilenr. A Wandplatte 095-P1498 B Montageplatte 095-P1499 C M5 x 12 mm Kreuzschlitzschraube 520-1027 D Nr.
Page 28 All manuals and user guides at all-guides.com Deutsch Anbringung an Wänden mit einer Holzständerreihe ACHTUNG • Bei der Anbringung muss darauf geachtet werden, dass die Wand die kombinierte Last von Bildschirm und allen Befestigungsteilen und -komponenten tragen kann. • Ziehen Sie die Schrauben fest genug an, dass die Wandplatte sicher befestigt ist, doch ohne sie zu überdrehen. Durch Überdrehen können die Schrauben beschädigt werden, wodurch ihr Haltevermögen stark reduziert wird.
Page 29 ACHTUNG • Bei der Anbringung von Peerless-Wandhaltern an Porenbetonstein muss sichergestellt werden, dass die tatsächliche Stärke des Betons, in den das Loch für die Betondübel gebohrt wird, mindestens 35 mm (1 3/8 Zoll) beträgt. Bohren Sie nicht in Mörtelfugen! Achten Sie darauf, dass die Anbringung an einem massiven Teil des Blocks erfolgt, im Allgemeinen mindestens 25 mm (1 Zoll) von der Blockseite entfernt.
Page 30 All manuals and user guides at all-guides.com Deutsch Anbringung der Montageplatte am Bildschirm HINWEIS: Siehe folgende Seite bzgl. VESA 200 x 100, 120 x 180 oder 200 x 200 Lochmuster. ACHTUNG • Sind die Schrauben nicht um drei volle Umdrehungen in die Löcher des Bildschirms eingeschraubt oder stoßen sie unten an und die Halterung ist noch immer nicht sicher befestigt, kann der Bildschirm beschädigt werden oder das Produkt kann versagen.
Page 31 All manuals and user guides at all-guides.com Deutsch Unter Verwendung der Montagemuster VESA 200 x 100, 120 x 180, und 200 x 200 ACHTUNG • Sind die Schrauben nicht um drei volle Umdrehungen in die Löcher des Bildschirms eingeschraubt oder stoßen sie unten an und die Halterung ist noch immer nicht sicher befestigt, kann der Bildschirm beschädigt werden oder das Produkt kann versagen.
Page 32 FLANSCHE HAKENFLANSCHE 32 von 36 AUSGEGEBEN: 11-17-09 BLATT NR.: 202-9248-6 11-04-09 © 2009, Peerless Industries, Inc. Alle Rechte vorbehalten. Alle anderen Marken- und Produktnamen sind eingetragene Marken der jeweiligen Eigentümer. Peerless Industries, Inc. 3215 W. North Ave. Melrose Park, IL 60160...
Page 33 All manuals and user guides at all-guides.com...
Page 34 All manuals and user guides at all-guides.com...
Page 35 All manuals and user guides at all-guides.com...
Page 36 All manuals and user guides at all-guides.com...
