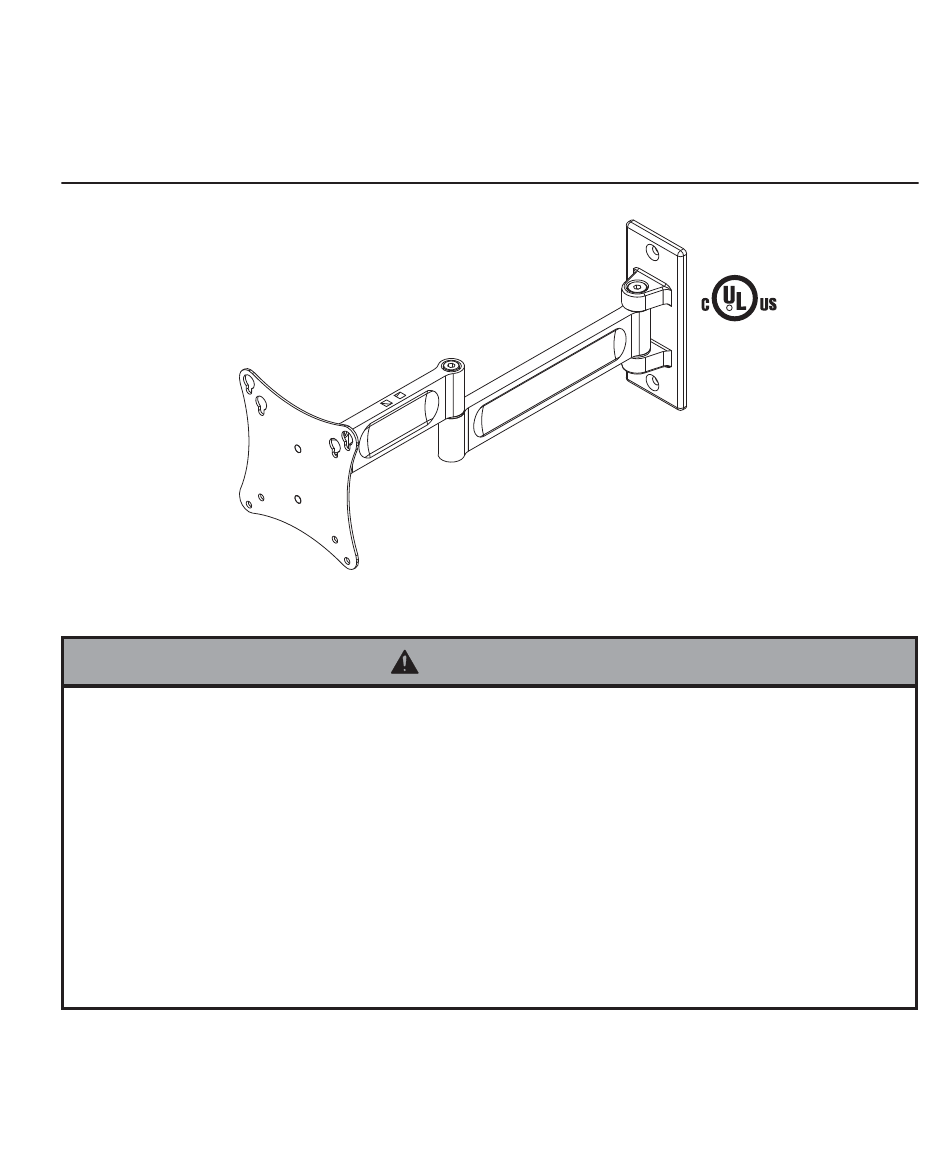

Installation and Assembly:

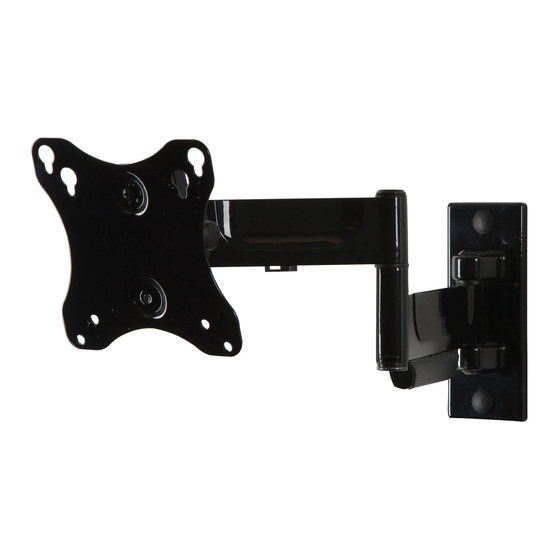

Paramount™ Articulating Wall Arm for 10" and 22" LCD screens
with VESA 75/100 mounting pattern.
Models: PA730, PA730-S
Maximum UL Load Capacity
NOTE: Read entire instruction sheet before you start installation and assembly.
• Do not begin to install your Peerless product until you have read and understood the instructions and warnings
contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, please
call Peerless customer care at 1-800-729-0307.
• This product should only be installed by someone of good mechanical aptitude, has experience with basic building
construction, and fully understands these instructions. Consult a qualified professional installer if unsure.
• Make sure that the supporting surface will safely support the combined load of the equipment and all attached
hardware and components.
• Never exceed the Maximum Load Capacity of 25 lb (11.34 kg).
• If mounting to wood wall studs, make sure that mounting screws are anchored into the center of the studs. Use of
an "edge to edge" stud finder is highly recommended.
• Always use an assistant or mechanical lifting equipment to safely lift and position equipment.
• Tighten screws firmly, but do not overtighten. Overtightening can damage the items, greatly reducing their holding
power.
Tools Needed for Assembly
• stud finder
("edge to edge" stud finder is recommended)
• phillips screwdriver
• drill with 5/32" and 1/4" bits
25lb (11.3kg)
WARNING
Accessories
• Metal Stud Wall Plate (ACC 908)(Not evaluated by UL)
This product is UL Listed.
It must be installed by a
R
qualified professional
installer.
