Installation and Assembly:

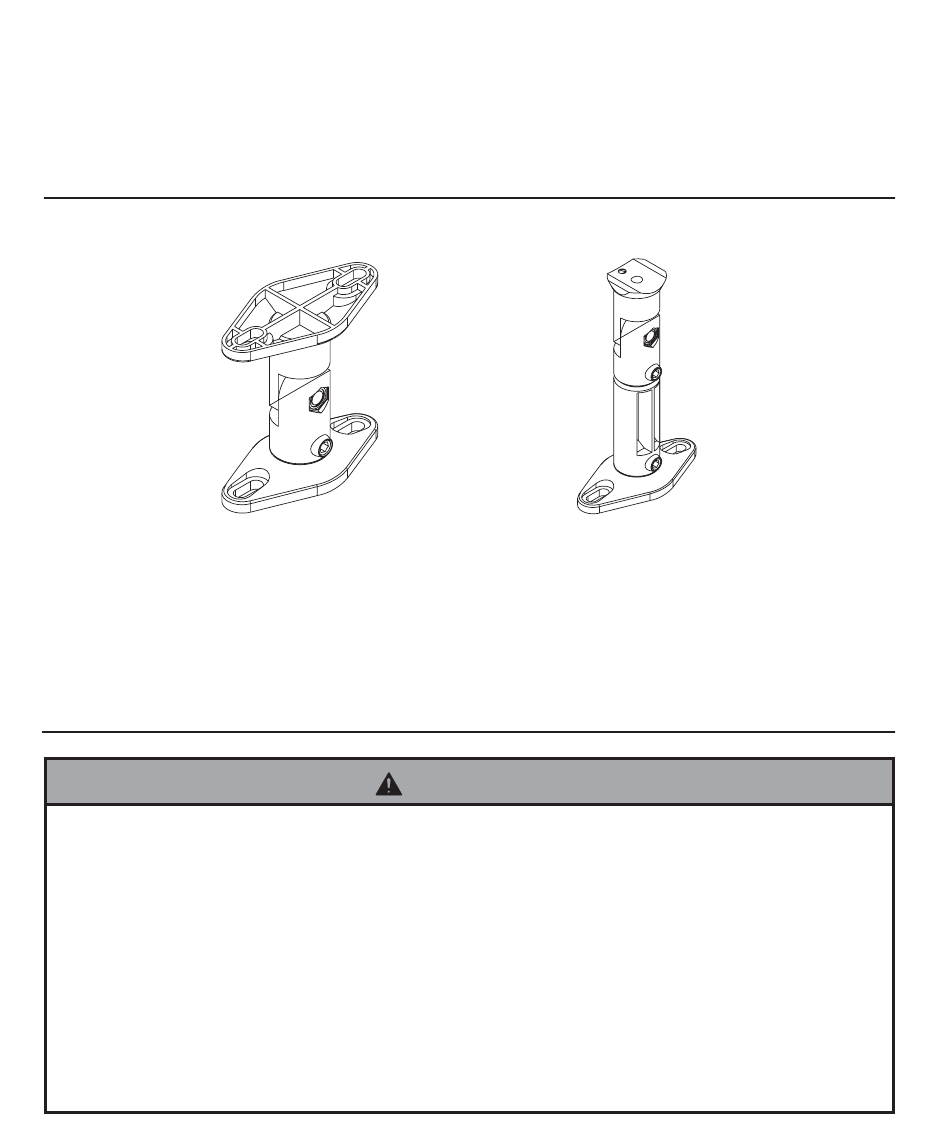

Universal Speaker Mounts
MODELS: PSP2, PSP2-W, PSP5, PSP5-W
Features:
Colors: Black- PSP2 & PSP5 White- PSP2-W & PSP5-W
•
Universal design fits most satellite speakers
•
Easily mounts to wall or ceiling. Includes extensions for ceiling mounting
•
Pivot and swivel capabilities make it easy to position speaker for optimal sound quality
•
Maximum load capacity: 8 lb (3.62 kg)
•
Available in packs of two (PSP2 & PSP2-W) or five (PSP5 & PSP5-W)
•
Note: Read entire instruction sheet before you start installation and assembly.
• Do not begin to install your Peerless product until you have read and understood the instructions and warnings
contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, please
call Peerless customer care at 1-800-865-2112.
• This product should only be installed by someone of good mechanical aptitude, has experience with basic building
construction, and fully understands these instructions.
• Make sure that the supporting surface will safely support the combined load of the equipment and all attached hard-
ware and components.
• Never exceed the Maximum Load Capacity of 8 lb (3.62 kg).
• If mounting to wood wall studs, make sure that mounting screws are anchored into the center of the studs. Use of an
"edge to edge" stud finder is highly recommended.
• Always use an assistant or mechanical lifting equipment to safely lift and position equipment.
• Tighten screws firmly, but do not overtighten. Overtightening can damage the items, greatly reducing their holding
power.
WARNING
Maximum Load Capacity:
8 lb (3.62 kg)
