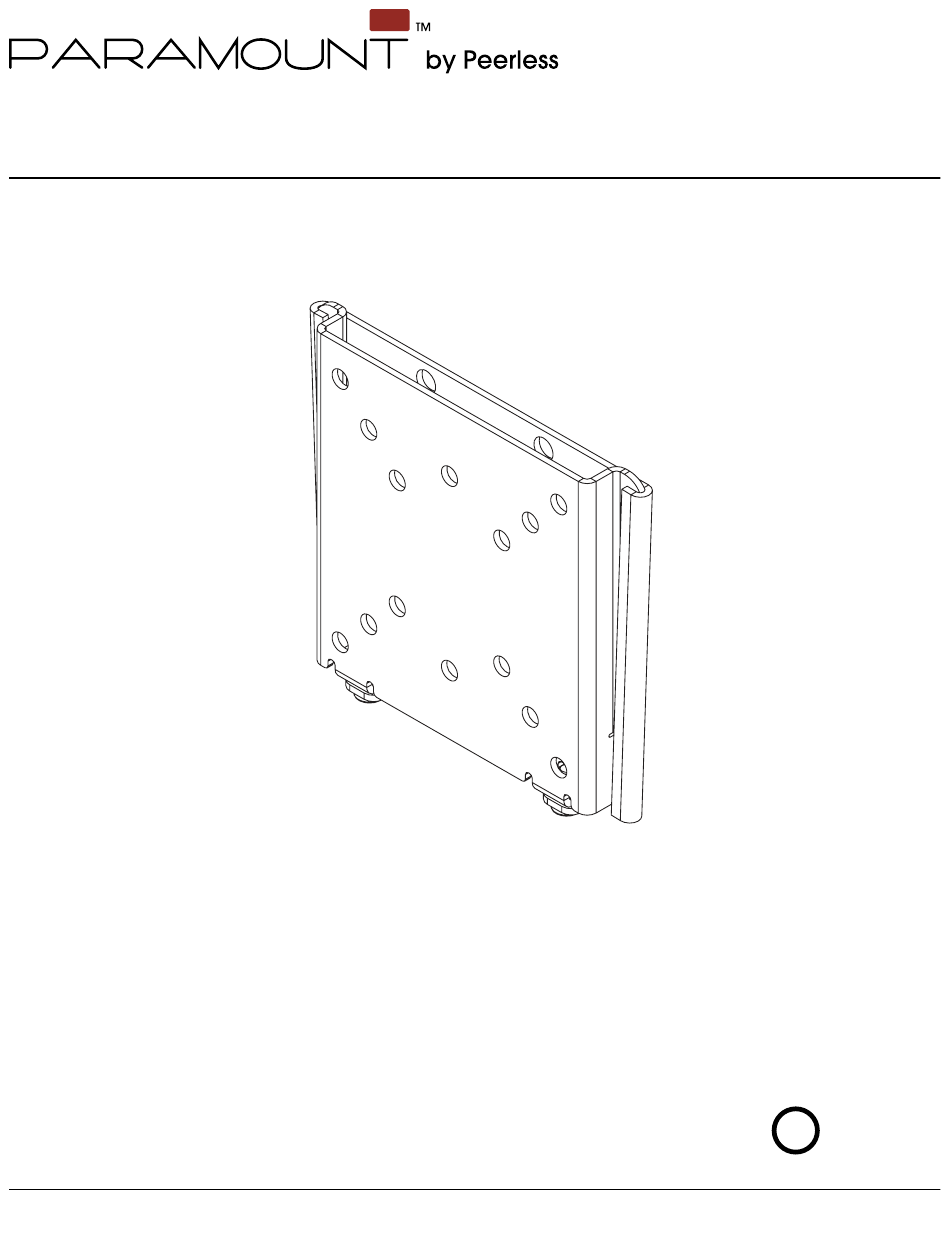

Installation and Assembly:

Paramount™ Flat Mount for 10" - 24" (25 - 61 cm) LCD Screens

Model: PF630

Features:

• Screen held only .7" (18 mm) from wall for low-profile installation

• Screen adapter plate simply slides into the wall plate for quick and easy

installation

• Colors: Gloss Black

• Screen adapter plate included compatible with VESA 75 mm and 100 mm

mounting patterns

• Includes hardware for installation to wood studs, concrete, and cinder block

U L

Max Load Capacity: 80 lb (36.3 kg)

ISSUED: 11-19-07 SHEET #: 202-9247-5 09-21-09

Sommaire des Matières pour PEERLESS Paramount PF630

Page 1 Installation and Assembly: Paramount™ Flat Mount for 10" - 24" (25 - 61 cm) LCD Screens Model: PF630 Features: • Screen held only .7" (18 mm) from wall for low-profile installation • Screen adapter plate simply slides into the wall plate for quick and easy installation • Colors: Gloss Black • Screen adapter plate included compatible with VESA 75 mm and 100 mm mounting patterns © • Includes hardware for installation to wood studs, concrete, and cinder block Max Load Capacity: 80 lb (36.3 kg) ISSUED: 11-19-07 SHEET #: 202-9247-5 09-21-09...
Page 2 Note: Read entire instruction sheet before you start installation and assembly. WARNING • Do not begin to install your Peerless product until you have read and understood the instructions and warnings contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, for US customers please call Peerless customer care at 1-800-865-2112, for all international customers, please contact your local distributor. • This product should only be installed by someone of good mechanical aptitude, has experience with basic building construction, and fully understands these instructions. • Make sure that the supporting surface will safely support the combined load of the equipment and all attached hardware and components. • Never exceed the Maximum Load Capacity. See page one. • If mounting to wood wall studs, make sure that mounting screws are anchored into the center of the studs. Use of an "edge to edge" stud finder is highly recommended. • Always use an assistant or mechanical lifting equipment to safely lift and position equipment. • Tighten screws firmly, but do not overtighten. Overtightening can damage the items, greatly reducing their holding power. • This product is intended for indoor use only. Use of this product outdoors could lead to product failure and personal injury. • This product was designed to be installed on the following wall construction only; WALL CONSTRUCTION HARDWARE REQUIRED • Wood Stud Included • Wood Beam Included • Solid Concrete Included • Cinder Block Included • Metal Stud...
Page 3 Before you begin, make sure all parts shown are included with your product. Parts may appear slightly different than illustrated. Parts List PF630 Qty. Description Part # A wall plate 095-P1496 B hook plate 095-P1497 C M5 x 12 mm phillips screw 520-1027 D #14 x 2.5" wood screw 5S1-015-C03 E concrete anchor 590-0320 M4 x 10 mm phillips screw 504-9012...
Page 4 Installation to Single Wood Stud Wall WARNING • Installer must verify that the supporting surface will safely support the combined load of the equipment and all attached hardware and components. • Tighten wood screws so that wall plate is firmly attached, but do not overtighten. Overtightening can damage the screws, greatly reducing their holding power. • Never tighten in excess of 80 in. • lb (9 N.M.). • Make sure that mounting screws are anchored into the center of the stud. The use of an "edge to edge" stud finder is highly recommended. • Hardware provided is for attachment of mount through standard thickness drywall or plaster into wood studs. Install- ers are responsible to provide hardware for other types of mounting situations (not evaluated by UL). Use a stud finder to locate the edges of the stud. Use of an edge-to-edge stud finder is highly recommended. Based on its edges, draw a vertical line down the stud’s center. Place wall plate (A) on wall as a template, making sure that the two mounting holes are on the stud centerline. Level wall plate, and mark the center of the two holes. Drill two 5/32" (4 mm) dia. holes 2.5" (64 mm) deep. Make sure that the wall plate is level, secure it using two #14 x 2.5" wood screws (D) as shown. Skip to step 2 WOOD STUD 4 of 24 ISSUED: 11-19-07 SHEET #: 202-9247-5 09-21-09...
Page 5 Installation to Solid Concrete or Cinder Block WARNING • When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" (35 mm) of actual concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount in a solid part of the block, generally 1" (25 mm) minimum from the side of the block. Cinder block must meet ASTM C-90 specifications. It is suggested that a standard electric drill on slow setting is used to drill the hole instead of a hammer drill to avoid breaking out the back of the hole when entering a void or cavity. • Concrete must be 2000 psi density minimum. Lighter density concrete may not hold concrete anchor. • Make sure that the wall will safely support four times the combined load of the equipment and all attached hardware and components. Make sure that wall plate (A) is level, use it as a concrete template to mark two mounting holes. Drill two 5/16" surface (8 mm) dia. holes to a minimum depth of 2.5" (64 mm). Insert anchors (E) in holes flush with wall as shown. Place wall plate over anchors and secure with two #14 x 2.5" screws (D). Level, then tighten Drill holes and insert anchors (E). all fasteners. WARNING • Tighten screws so that wall plate is firmly attached, but do not overtighten. Overtightening can damage Place plate (A) over anchors (E) and secure with screws (D). screws, greatly reducing their holding power. • Never tighten in excess of 80 in. • lb (9 N.M.). • Always attach concrete expansion anchors directly to load-bearing concrete.
Page 6 Attaching Mounting Plate to Screen Using VESA 50, 75 or 100 mm Mounting Pattern WARNING • If screws don't get three complete turns in the screen inserts or if screws bottom out and bracket is still not tightly secured, damage may occur to screen or product may fail. For VESA 50, 75 or 100 Mounting Pattern: ® Choose hole pattern as shown in detail 1 for VESA 50, 75 or 100 mounting pattern. Attach hook plate (B) to SCREEN back of screen using four M4 x 10 mm screws (F) as shown. NOTE: Be certain bottom flanges of hook plate (B) face toward bottom of screen. *NOTE: If hole pattern is in a pocket, attach hook plate (B) to back of screen using four M4 x 20 mm screws (G) and four retaining spacers (H) as indicated. Skip to step 5. F or G BOTTOM FLANGES *For screens with a hole pat- tern in a pocket, spacers (H)
Page 7 Installing and Removing Flat Panel Screen WARNING • Do not lift more weight than you can handle. Use additional man power or mechanical lifting equipment to safely handle placement of the screen. Attach hook plate (B) to wall plate (A) by sliding flanges of hook plate (B) into hook flanges of wall plate (A). Secure hook plate to wall plate using two M5 x 12 mm phillips screws (C) through bottom flanges of wall plate (A) and into bottom flanges of hook plate (B) as shown. Tighten screws securely. To remove screen from mount, remove screws (C) and lift screen off of mount. CAUTION • Do not tighten screws with excessive force. Overtightening can cause damage to mount. FLANGES HOOK FLANGES 7 of 24 ISSUED: 11-19-07 SHEET #: 202-9247-5 09-21-09 © 2009, Peerless Industries, Inc. All rights reserved. All other brand and product names are trademarks or registered trademarks of their respective owners. Peerless Industries, Inc. 3215 W. North Ave. Melrose Park, IL 60160 www.peerlessmounts.com...
Page 8 Instalación y ensamblaje: Soporte de pared plano Paramount™ para pantallas LCD de 10" a 24" (25 a 61 cm) Modelo: PF630 Características: • Sostiene el televisor a sólo .7" (18 mm) de la pared para proporcionar una instalación discreta • La placa adaptadora de la pantalla sencillamente se desliza sobre la placa de pared para proporcionar una instalación rápida y fácil • Colores: Negro lustroso • Incluye la placa adaptadora para la pantalla compatible con las © configuraciones de montaje de VESA 75 mm y 100 mm Capacidad máxima de soportar carga: • Incluye los accesorios para instalaciones en montantes de madera, 80 lb (36.3 kg) concreto y bloques de hormigón de escorias PUBLICADO: 11-19-07 HOJA #: 202-9247-5 09-21-09...
Page 9 Español Nota: Lea la hoja de instrucciones completa antes de comenzar la instalación y el ensamblaje. ADVERTENCIA • No comience a instalar su producto de Peerless hasta haber leído y entendido las instrucciones y las advertencias contenidas en la Hoja de Instalación. Si tiene alguna pregunta acerca de cualquiera de las instrucciones o las ad- vertencias, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112 si está en EE. UU. Si es un cliente internacional, por favor, comuníquese con su distribuidor local. • Este producto sólo debe ser instalado por una persona que tenga una buena aptitud mecánica, que tenga experi- encia en construcción básica de edificios y que entienda estas instrucciones en su totalidad. • Asegúrese de que la superficie de apoyo sostendrá, con seguridad, la carga combinada del equipo y todos los fijadores y componentes. • Nunca sobrepase la capacidad máxima de soportar carga aceptada por Underwriters Laboratories. Vea la página • Si va a instalar el producto en una pared con montantes de madera, asegúrese de que los tornillos de montaje estén anclados en el centro de los montantes. Se recomienda utilizar un localizador de montantes de "borde a borde". • Siempre cuente con la ayuda de un asistente o utilice un equipo mecánico de izar para levantar y colocar el equipo con más seguridad. • Apriete los tornillos con firmeza, pero no en exceso. Apretarlos en exceso puede dañar los artículos y puede dis- minuir significativamente su fuerza de fijación. • Este producto está diseñado para uso en interiores solamente. Utilizar este producto en exteriores podría causar fallas del producto y lesiones a individuos. • Este producto fue diseñado para ser instalado en paredes con la siguiente construcción solamente: CONSTRUCCIÓN DE LA PARED ACCESORIOS NECESARIOS • Montante de madera Incluido • Viga de madera...
Page 10 Español Antes de comenzar, asegúrese de que su producto contiene todas las piezas que se muestran. Las piezas pueden verse un poco distintas a la ilustración. Lista de piezas PF630 Cant. N. de pieza Descripción A placa de pared 095-P1496 B placa de montaje 095-P1497 C tornillo phillips M5 x 12 mm 520-1027...
Page 11 Español Instalación en una pared con montante de madera único ADVERTENCIA • El instalador debe verificar que la superficie de apoyo sea capaz de soportar firmemente la carga combinada del equipo y todos los herrajes y componentes. • Apriete los tornillos para madera de tal modo que la placa de apoyo quede firmemente sujeta, pero no apriete en exceso. El apriete excesivo puede dañar los tornillos, reduciendo enormemente su fuerza de fijación. • Nunca apriete más de 80 pulg-lb (9 N•m). • Asegúrese de que los tornillos de montaje queden bien fijos en el centro del montante. Se recomienda usar un local- izador de montantes de "borde a borde". • Los herrajes suministrados son para fijar el soporte a través de tabique de yeso-cartón o yeso de espesor estándar a los montantes de madera. Los instaladores son responsables de suministrar los herrajes para otros tipos de situa- ciones de montaje (no evaluados por UL). Utilice un localizador de montantes para localizar los bordes del montante. Se recomienda utilizar un localizador de montantes de "borde a borde". Tomando los bordes como punto de referencia, trace una línea vertical por el centro del montante. Coloque la placa de pared (A) en la pared para utilizarla como plantilla; asegúrese de que los dos agujeros de montaje estén sobre la línea que trazó por el centro. Nivele la placa de pared y marque el centro de los dos agujeros. Taladre dos agujeros de 5/32" (4 mm) de diámetro y 2.5" (64 mm) de profundidad. Asegúrese de que la placa esté nivelada, fíjela utilizando dos tornillos para madera de 14 x 2.5" (D), como se muestra. Pase al paso 2. MONTANTE 11 de 24 PUBLICADO: 11-19-07 HOJA #: 202-9247-5 09-21-09...
Page 12 Español Instalación en una pared de concreto macizo o de bloques de hormigón de escorias ADVERTENCIA • Cuando instale soportes de pared Peerless en bloques de hormigón de escorias, verifique que tengan un mínimo de 1-3/8" (35 mm) de superficie efectiva de concreto en el agujero que va a utilizar para los anclajes de concreto. ¡No perfore en las juntas de mortero! Asegúrese de instalar el soporte en una parte sólida del bloque, generalmente a un mínimo de 1" (25 mm) del costado del bloque. El bloque de hormigón de escorias debe ser de conformidad con las especificaciones C-90 de ASTM. Se sugiere taladrar el agujero con un taladro eléctrico normal en velocidad lenta en vez de un taladro percutor para evitar romper la parte trasera del agujero al entrar en un espacio o cavidad. • El concreto debe tener una densidad mínima de 2000 psi. Un concreto menos denso podría no ser capaz de sujetar el anclaje para concreto. • El instalador debe verificar que la superficie de apoyo sea capaz de soportar firmemente la carga combinada del equipo y todos los herrajes y componentes. Asegúrese de que la placa de pared (A) esté nivelada y utilícela como plantilla para marcar dos TECHO DE CONCRETO agujeros de montaje. Taladre dos agujeros de 5/16" (8 mm) de diámetro a una profundidad mínima de 2.5" (64 mm). Inserte los anclajes (E) en los agujeros a ras con la pared, como se muestra. Taladre los agujeros e inserte los anclajes (E). Coloque la placa de pared sobre los anclajes y fíjela con dos tornillos de 14 x 2.5" (D). Nivele y apriete todos los sujetadores. ADVERTENCIA Coloque la placa (A) sobre los anclajes (E) y fíjela con los • Apriete los tornillos de tal modo que la placa de apoyo tornillos (D).
Page 13 Español Fijación de la Placa de Montaje VESA 50, 75, o 100 ADVERTENCIA • Si no se les da tres vueltas completas a los tornillos en los insertos de la pantalla o si los tornillos topan fondo y el soporte todavía no está firme, se podría dañar la pantalla o el producto podría no funcionar bien. En el caso de la configuración de montaje de VESA® 50, 75 ó 100: Seleccione la configuración de montaje, como se muestra en el detalle 1, que corresponda a la PANTALLA configuración de montaje VESA 50, 75 ó 100. Fije la placa de montaje (B) a la parte trasera de la pantalla usando cuatro tornillos de M4 x 10 mm (F), como se muestra. NOTA: Cerciórese de que las pestañas inferiores de la placa de montaje (B) apunten hacia la parte inferior de la pantalla. *NOTA: Si la configuración de agujeros está en una cavidad, fije la placa de montaje (B) a la parte trasera de la pantalla usando cuatro tornillos de M4 x 20 mm (G) y cuatro espaciadores de retención (H), como se indica. Pase al paso 5. F o G *En el caso de las pantallas PESTAñAS INFERIORES...
Page 14 Español Instalación y desinstalación de la pantalla plana ADVERTENCIA • No levante más peso del que puede manejar. Cuente con otra persona que lo ayude o utilice un equipo mecánico de izar para levantar y colocar la pantalla con seguridad. Fije la placa de montaje (B) a la placa de pared (A) deslizando las pestañas de la placa de montaje (B) en las pestañas de enganche de la placa de pared (A). Fije la placa de montaje a la placa de pared colocando dos tornillos phillips de M5 x 12 mm (C) a través de las pestañas inferiores de la placa de pared (A) y en las pestañas inferiores de la placa de montaje (B), como se muestra. Apriete los tornillos firmemente. Para quitar la pantalla del soporte, quite los tornillos (C) y levante la pantalla para sacarla del soporte. PRECAUCIÓN • No apriete los tornillos con fuerza excesiva. Apretarlos en exceso puede dañar el soporte. PESTAñAS PESTAñAS DE ENGANCHE 14 de 24 PUBLICADO: 11-19-07 HOJA #: 202-9247-5 09-21-09 © 2009, Peerless Industries, Inc. Todos los derechos reservados. Cualesquiera otras marcas y nombres de productos son marcas comerciales o registradas de sus respectivos dueños. Peerless Industries, Inc. 3215 W. North Ave. Melrose Park, IL 60160 www.peerlessmounts.com...
Page 15 Installation et montage : Support plat Paramount™ pour écrans LCD de 10 à 24 po (25 à 61 cm) Modèle: PF630 Caractéristiques : • Écran maintenu à 18 mm (0,7 po) seulement du mur pour une installation à profil mince. • La plaque d’adaptation de l’écran se glisse simplement sur la plaque murale pour une installation rapide et facile • Couleurs : Noir brillant • La plaque d’adaptation de l’écran incluse est compatible avec © les normes de montage VESA 75 mm et 100 mm Capacité de charge maximale établie: • Inclut la visserie requise pour l’installation sur les montants en 80 lb (36.3 kg) bois, du béton et du bloc de béton PUBLIÉ LE: 11-19-07 FEUILLE n°: 202-9247-5 09-21-09...
Page 16 Français Remarque : lisez entièrement la fiche d’instructions avant de commencer l’installation et l’assemblage. AVERTISSEMENT • Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les avertissements contenus dans cette fiche d’installation. Pour toute question concernant les instructions ou les avertissements, veuillez appeler le service à la clientèle de Peerless au 1-800-865-2112; tous les clients internationaux sont priés de contacter leur distributeur local. • Ce produit doit être installé uniquement par quelqu’un possédant une bonne aptitude à la mécanique, une expérience de la construction immobilière et ayant bien compris ces instructions. • Assurez-vous que la surface de support puisse soutenir sans danger la charge totale de l’équipement ainsi que des pièces et composants qui y sont attachés. • Ne dépassez jamais la capacité de charge maximum établie par l’UL. Reportez-vous à la page 15. • Lors d’une installation sur un mur à montants en bois, assurez-vous que les vis de montage sont ancrées au centre des montants. L’utilisation d’un localisateur de montants « bord à bord » est fortement recommandée. • Pour lever et positionner l’équipement en toute sécurité, faites-vous toujours aider par une autre personne ou utilisez un dispositif de levage mécanique. • Serrez fermement les vis, mais sans excès. Un serrage excessif peut endommager les composants et en réduire considérablement la capacité de support. • Ce produit est conçu uniquement pour un usage intérieur. L’utilisation de ce produit à l’extérieur peut causer une défaillance du produit et des blessures corporelles. • Ce produit a été conçu uniquement pour une installation sur les types de murs ci-dessous : TYPE DE MUR PIÈCES DE FIXATION REQUISES • Montant en bois Incluses • Poutre en bois...
Page 17 Français Avant de commencer, assurez-vous que toutes les pièces indiquées sont incluses avec le produit. Il est possible que les pièces semblent légèrement différentes de l’illustration. Liste des pièces PF630 Pièce n Description Qté plaque murale 095-P1496 plaque de montage 095-P1497 vis phillips M5 x 12 mm 520-1027 vis à bois n 14 x 2,5 po 5S1-015-C03...
Page 18 Français Installation sur un mur à montant en bois simple AVERTISSEMENT • L’installateur doit s’assurer que la surface de support pourra soutenir sans danger la charge combinée de l’équipement, de toute sa visserie et de tous ses composants. • Serrez les vis à bois de manière que la plaque murale soit fermement fixée, mais sans excès. Un serrage excessif peut endommager les vis et en réduire considérablement le pouvoir de maintien. • Ne serrez jamais à plus de 9 Nm (80 po-lb). • Assurez-vous que les vis de montage sont ancrées au centre des montants. L’usage d’un localisateur de montants « bord à bord » est fortement conseillé. • La visserie est fournie pour fixer la monture à travers une cloison sèche ou du plâtre d’épaisseur standard et dans des montants en bois. Il appartient aux installateurs de fournir la visserie nécessaire pour d’autres types de situations (non évalué UL). Repérez les bords du montant à l’aide d’un localisateur de montants. L’utilisation d’un localisateur de montants « bord à bord » est fortement recommandée. Après avoir repéré les bords, tracez une ligne verticale le long du centre du montant. Posez la plaque murale (A) sur le mur comme gabarit, en veillant à ce que les deux trous de fixation soient sur la ligne médiane du montant. Mettez la plaque murale à niveau et marquez le centre des deux trous. Percez deux trous de 4 mm (5/32 po) de dia. et de 64 mm (2,5 po) de profondeur. Assurez-vous que la plaque murale est de niveau et fixez-la à l’aide de deux vis à bois no 14 x 2,5 po (D) comme illustré. Passez à l’étape 2. MONTANT 18 sur 24 PUBLIÉ LE: 11-19-07 FEUILLE n°: 202-9247-5 09-21-09...
Page 19 Français Installation sur du béton plein ou un bloc de béton de mâchefer AVERTISSEMENT • Si vous installez des montures murales Peerless sur un bloc de béton de mâchefer, vérifiez que vous disposez d’une épaisseur de béton d’au moins 35 mm (1 3/8 po) dans le trou destiné aux ancrages de béton. Ne percez pas dans les joints de mortier ! Veillez à effectuer le montage dans une partie pleine du bloc, généralement à au moins 25 mm (1 po) du côté du bloc. Le bloc de béton de mâchefer doit être conforme aux spécifications de l’ASTM C-90. Pour percer le trou, il est conseillé d’utiliser une perceuse électrique standard sur un réglage bas au lieu d’un marteau perforateur, afin d’éviter de briser la partie arrière du trou lorsque vous pénétrez un vide ou une cavité. • Le béton doit avoir une densité minimum de 2 000 psi. Un béton de densité moindre risquerait de ne pas retenir un ancrage de béton. • Assurez-vous que la surface de support pourra soutenir sans danger la charge combinée de l’équipement, de toute sa visserie et de tous ses composants. Assurez-vous que la plaque murale (A) est de niveau et utilisez-la comme gabarit pour marquer SURFACE EN BÉTON l’emplacement des deux trous de fixation. Percez deux trous de 8 mm (5/16 po) de dia. à une profondeur minimale de 64 mm (2,5 po). Insérez les chevilles d’ancrage (E) dans les trous au ras du mur comme illustré. Posez la plaque murale sur les Percez des trous et insérez les ancrages (E). chevilles d’ancrage et attachez-la à l’aide de deux vis n° 14 x 2,5 po (D). Assurez-vous qu’elle est de niveau, puis serrez toutes les fixations. AVERTISSEMENT Placez la plaque (A) sur les ancrages (E) et fixez avec des vis • Serrez les vis de manière que la plaque murale (D).
Page 20 Français Fixation de la plaque de montage VESA 50, 75, ou 100 AVERTISSEMENT • Si les vis ne sont pas enfoncées de trois tours complets dans les inserts ou si elles sont serrées au maximum sans parvenir à fixer solidement le support, l’écran peut être abîmé ou le produit détérioré. Pour les normes de montage VESA® 50, 75 ou 100: Choisissez la configuration de trous illustrée dans le dessin de détail 1 pour les normes de montage VESA 50, 75 ou 100 Fixez la plaque de montage (B) au ÉCRAN dos de l’écran à l’aide de quatre vis M4 x 10 mm (F) comme illustré. REMARQUE: Veillez à ce que les brides inférieures de la plaque de montage (B) soient tournées vers le bas de l’écran. *REMARQUE: Si la configuration des trous est dans un creux, attachez la plaque de montage (B) au dos de l’écran à l’aide de quatre vis M4 x 20 mm (G) et de quatre entretoises de retenue (H) comme indiqué. Passez à l’étape 5. F ou G BRIDES INFÉRIEURES *Pour les écrans dont la con-...
Page 21 Français Montage et démontage d’un écran plat AVERTISSEMENT • Ne soulevez pas une charge trop lourde pour vous. Pour positionner l’écran en toute sécurité, faites-vous aider par une autre personne ou utilisez un dispositif de levage mécanique. Fixez la plaque de montage (B) à la plaque murale (A) en glissant les brides de la plaque de montage (B) dans les brides d’accrochage de la plaque murale(A). Fixez la plaque de montage à la plaque murale en insérant deux vis Phillips M5 x 12 mm (C) dans les brides inférieures de la plaque murale (A), puis dans les brides inférieures de la plaque de montage (B) comme illustré. Serrez fermement les vis. Pour retirer l’écran du support, retirez les vis (C) et soulevez-le hors du support. ATTENTION • Évitez de trop serrer les vis. Un serrage excessif peut endommager le support. BRIDES BRIDES D’ACCROCHAGE 21 sur 24 PUBLIÉ LE: 11-19-07 FEUILLE n°: 202-9247-5 09-21-09 © 2009, Peerless Industries, Inc. Tous droits réservés. Tous les autres noms de marques et de produits sont des marques de commerce ou déposées de leurs propriétaires respectifs. Peerless Industries, Inc. 3215 W. North Ave. Melrose Park, IL 60160 www.peerlessmounts.com...
