I prodotti della gamma ARFx3-PRO devono essere alimentati tramite una fonte esterna che deve essere di 4,5 V
come minimo e non deve superare i 36 V DC. Il led verde (situato sotto la cassetta) si accende quando l'appa-
recchio viene messo in tensione.
3.

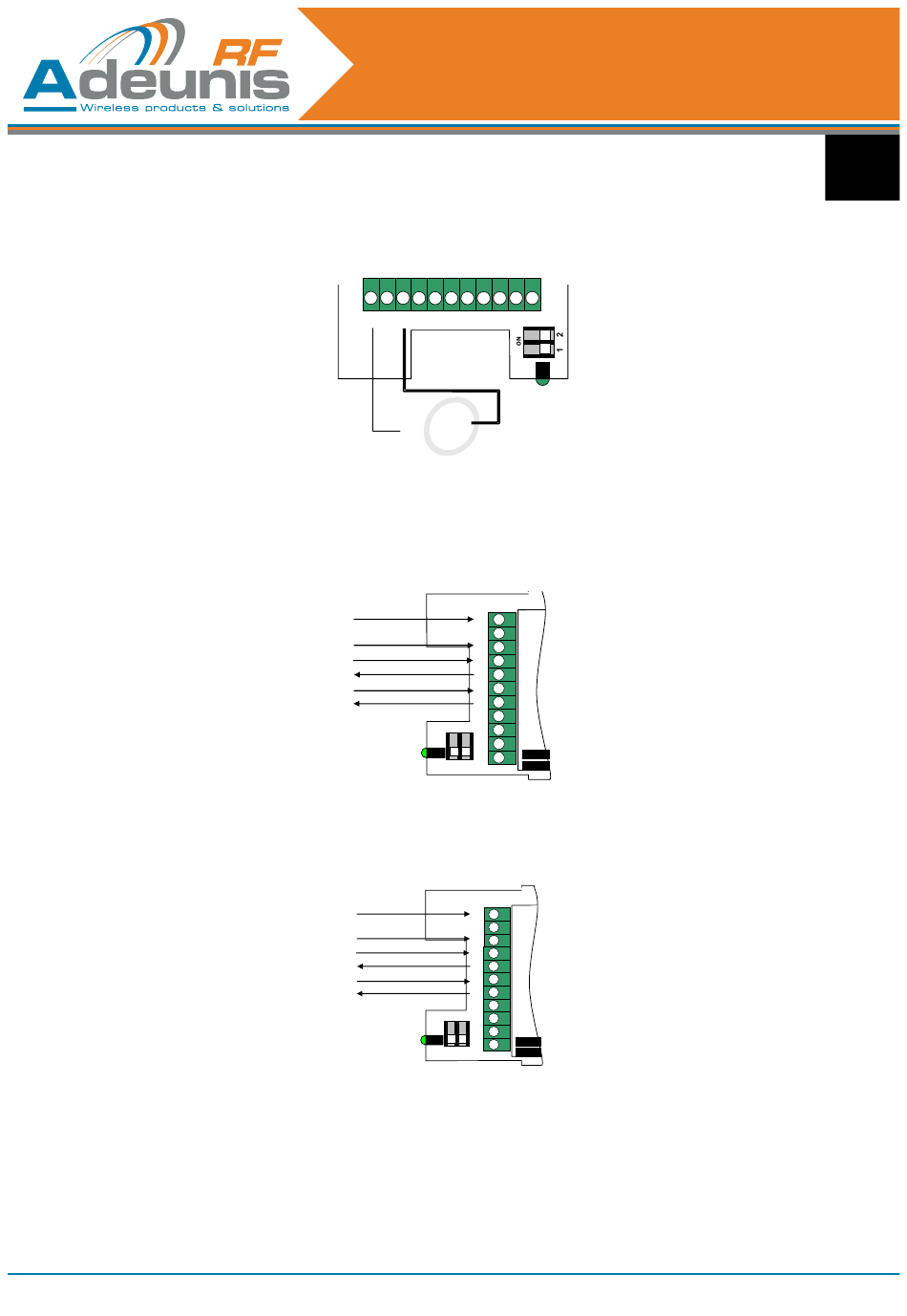

Cablaggio collegamento seriale

3.1.

Modem DTE RS232

È per esempio il caso di un modem connesso a un PC. RTS e CTS non sono richiesti a meno che non si usi un
controllo di flusso.
3.2.

Modem DCE RS232

È per esempio il caso di un modem connesso a un apparecchio di misurazione. RTS e CTS non sono richiesti a
meno che non si usi un controllo di flusso.
L'attività sul collegamento seriale farà lampeggiare il LED verde, indipendentemente dal fatto che il flusso di dati
scelto sia più o meno buono.
208210A_UG_V1.0_ARFx3-PRO
+ -
RTS RX
+ Supply.
DC
N° / SUB-D 9 NOM
+ Vcc
5 GND
8 RTS
3 RXD
2 TXD
7 CTS
N° / SUB-D 9 NOM
+ Vcc
5 GND
8 RTS
3 RXD
2 TXD
7 CTS
TX
CTS TX+ TX- RX+ RX-
ON
+
INHIB
-
RTS
RX
TX
CTS
TX+
ON
TX-
RX+
RX-
1 2
+
INHIB
-
RTS
RX
TX
CTS
TX+
ON
TX-
RX+
RX-
1 2
