De aansluiting van de
verlenging mag niet in
de flessenkast plaatsvinden!
Voor de doorverbinding van de
flessenkast (Afbeeldingen
pagina 2: 7) een doorvoerrub-
ber of carrosserieafdichtmiddel
gebruiken. Doorvoer minimaal
50 cm boven de bodem van de
flessenbak aanbrengen.
m
6
m
5 5
10
Ø
14
11
16
Ruimte voor het bedieningspa-
neel (9) aan goed zichtbare plek
voorzien.
Is een verzonken montage
van de bedieningspanee-
len niet mogelijk, levert Truma
desgewenst een opbouwframe
(11 – art.-nr. 40000-52600) als
extra toebehoren.

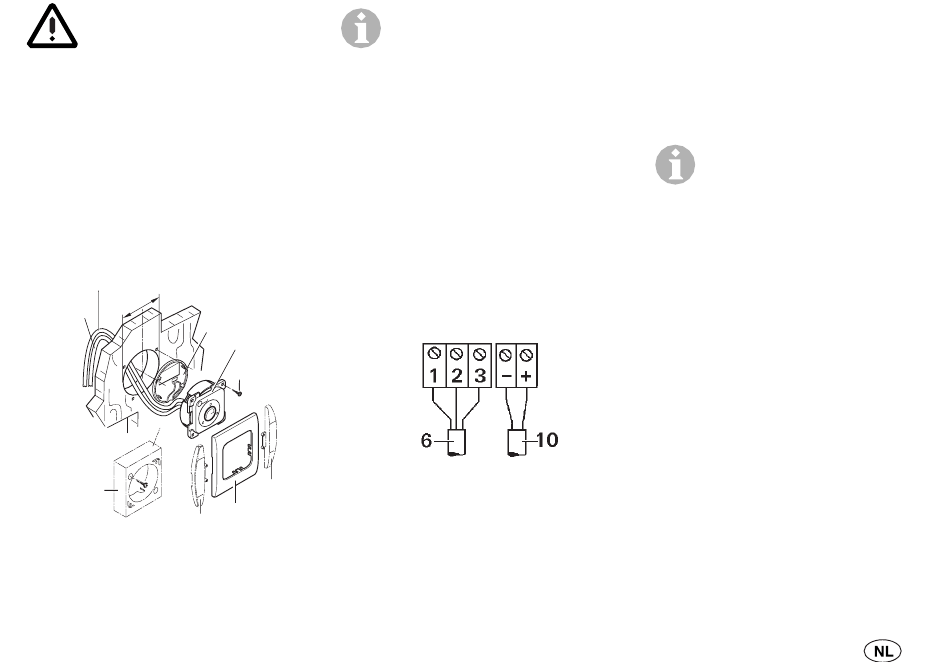

Gat Ø 55 mm boren. Aansluitka-
bel van de magneetklep (6) en
12 V toevoer (10) van achteren
door de boring in de wand voe-
ren en volgens aansluitschema
aan het bedieningspaneel
aansluiten.
9
12
16
1 = wit
15
2 = groen
3 = bruin
- = Toevoer min
+ = Toevoer plus 12 V DC
Achterste afdekkap (14) als trek-
ontlasting aanbrengen en bedie-
ningspaneel (9) met 4 schroeven
(12) bevestigen. Vervolgens
afdekframe (15) aanbrengen.
Als afsluiting van de afde-
kraampjes levert Truma als
speciaal toebehoren zijdelen (16)
in 8 verschillende kleuren. (Vraag
uw speciaalzaak.)
Het toestel aan het beschermde
boordnet (centrale elektri-
sche kast 5 – 10 A) met kabel
2 x 0,75 mm² aansluiten. Bij
directe aansluiting aan de batterij
dient de plus- en minleiding te
worden beveiligd.
Alle kabels met kabelbinders
beveiligen.
