5 | Anschluss
Geeignetes Anschlussmaterial, Leitungen und Zubehör finden Sie im Zubehörangebot von LED2WORK.
Angeschlossen wird die Leuchte mit einer geeigneten Netzanschlussleitung über die Kabelverschraubung. Die Versor-
gungszuleitung wird über eine Einführung und eine innenliegende WAGO Klemme an der Leuchte angeschlossen.
Der Anschluss der Leuchte darf nur von einer ausgebildeten Elektrofachkraft durchgeführt werden!

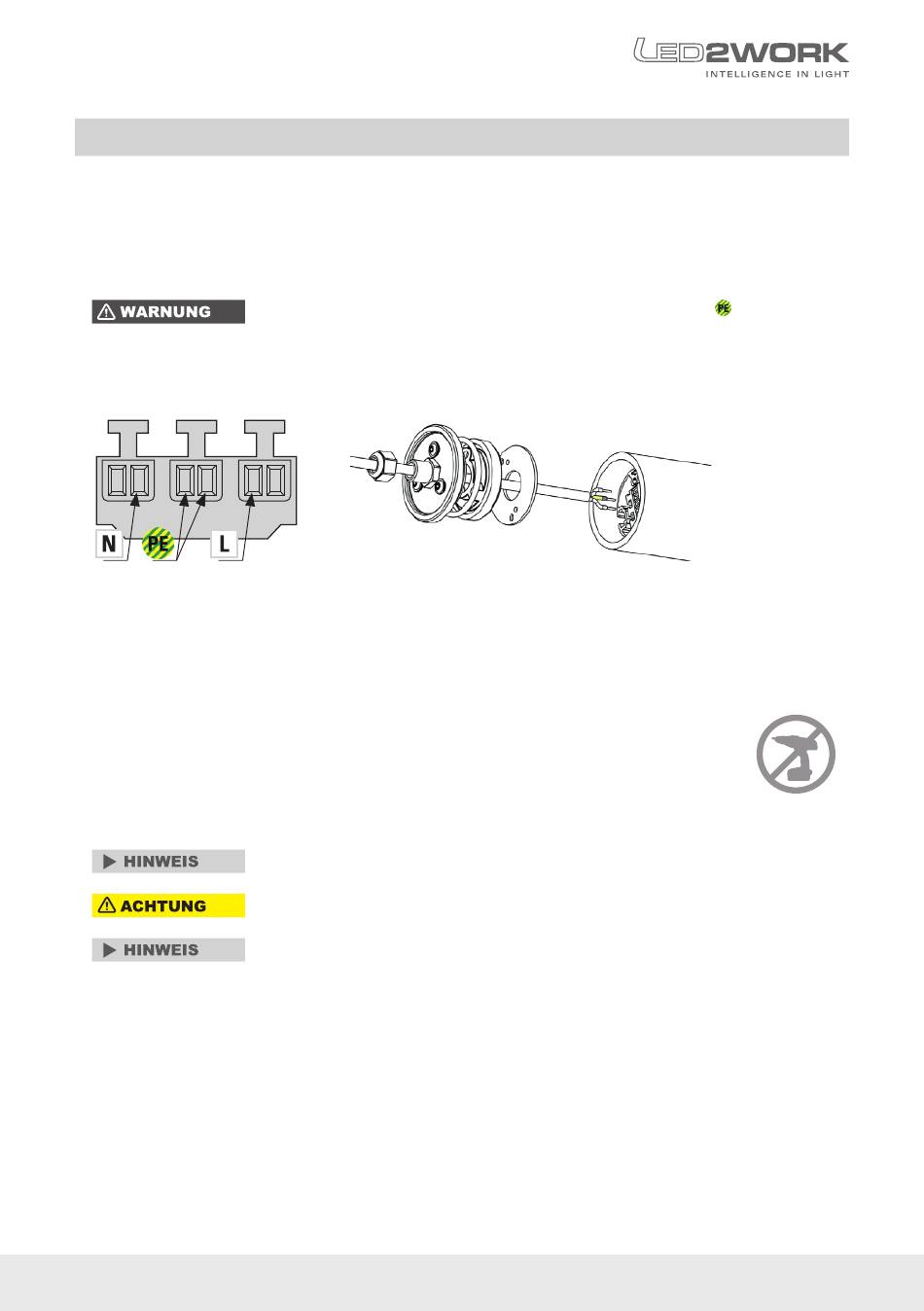

Anschlussklemme Eingang:
1. Kunststoff-Mutter der Kabelverschraubung an der Anschlussseite lösen und eventuell ganz abnehmen.
2. Nach dem Lösen der 3 Schrauben auf der Anschlussseite der Leuchte kann der Enddeckel mit der Kabelverschrau-
bung abgenommen werden.
3. Netzanschlussleitung mit offenen Enden zuerst durch die Mutter, dann durch die Kabeleinführung einführen.
4. Litzen der offenen Enden gemäß Zeichnung der WAGO-Anschlussklemme anschließen.
5. Nach dem ordnungsgemäßen Anschluss wird der Enddeckel wieder aufgesetzt und verschraubt.
Wichtig dabei ist, dass auf einen richtigen Sitz der Dichtung geachtet wird und die
Schrauben nur handfest angezogen werden! Keinen Akkuschrauber verwenden!
Bei dieser Leuchte der Schutzklasse [ I ] muss der (gelbe) Schutzleiter
der vorgesehenen Klemme verbunden werden.
Durchgangsverdrahtung (Kaskadierung): Mit Durchgangsverdrahtung (kaskadierbar)
können Sie mehrere Leuchten, die dafür vorgesehen sind, elektrisch verketten.
Kaskadierung: Die Gesamtstromaufnahme darf 16A AC bei ta max. +30°C nicht über-
steigen.
Die Leuchte verfügt über keinen eigenen Schalter, da sie üblicherweise über externe
Schalter von Maschinen oder Anlagen geschaltet wird.
unbedingt mit
