Montaggio dell'apparecchio
3
3.2.1 Perforazione dei fori per
il supporto

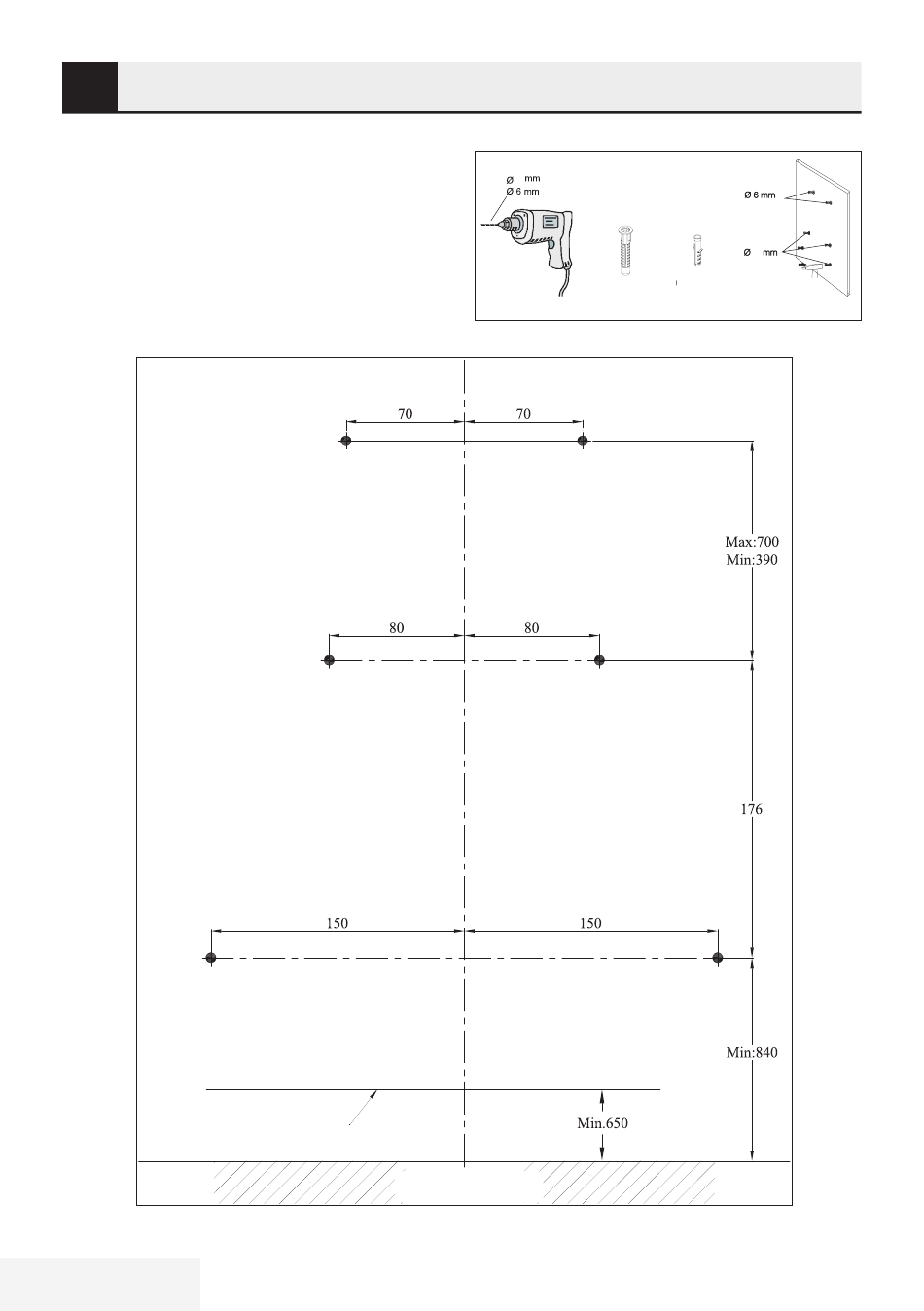

Fissare lo schema di montaggio sul pezzo di mon-
taggio della cappa. Trapanare i punti contras-
segnati con (X,Y) (Figura 4) utilizzando una
punta da Ø 8 mm e i punti contrassegnati con (Z)
(Figura 4) utilizzando una punta da Ø 6 mm.
X
Superficie inferiore
dell'apparecchio
(Figura 4)
120 / IT
Z
Y
ZONA COTTURA
8
Tassello a muro di Tassello a muro di
8
plastica da 8 mm plastica da 6 mm
Cappa / Manuale utente
Z
Z
Y
Y
X
8
X
