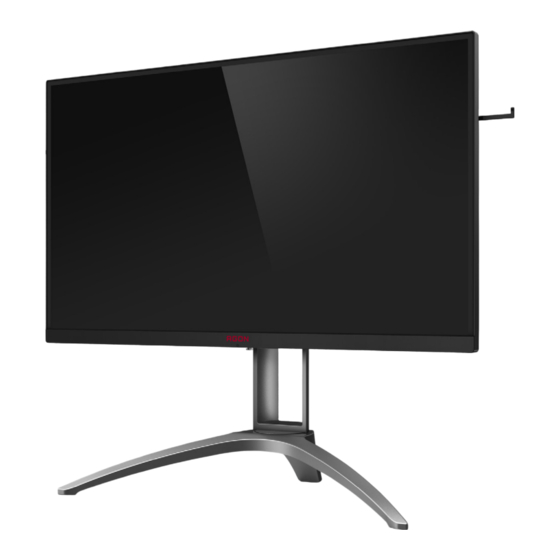

- Page 1 Manuel d’utilisation du moniteur LCD AG273QZ Rétroéclairage LED www.aoc.com ©2019 AOC. Tous droits réservés.
- Page 2 Sécurité ....................................1 Conventions nationales ............................. 1 Alimentation ................................2 Installation ................................. 3 Nettoyage .................................. 4 Autre ..................................5 Réglages ....................................6 Contenu de la boîte ..............................6 Configuration du support et de la base ........................7 Réglage de l’angle de visualisation ....................... 8 Connexion du moniteur .............................
- Page 3 Sécurité Conventions nationales Les sous-parties suivantes décrivent les différentes conventions de notation utilisées dans ce document. Remarques, Avertissements et Mises en garde Partout dans ce guide, les blocs de texte peuvent être accompagnés d’une icône et du texte en gras ou en italique. Ces blocs présentent des remarques, des avertissements et des mises en garde, et ils sont utilisés de la manière suivante : REMARQUE : Une REMARQUE indique des informations importantes qui vous aident à...
- Page 4 Alimentation Le moniteur ne doit être utilisé qu’avec le type d’alimentation indiqué sur l’étiquette. Si vous n’êtes pas sûr du type d’alimentation électrique fourni dans votre maison, consultez votre revendeur ou la société locale d’électricité. Le moniteur est équipé d’une fiche munie d’une borne terre, c’est-à-dire une fiche comportant une troisième broche pour la mise à...
- Page 5 Installation N’installez pas ce moniteur sur un chariot, un tripode, un établi ou une table si ceux-ci ne sont pas parfaitement stables. En cas de chute du moniteur, il risquerait de blesser quelqu’un ou d’être sérieusement endommagé. Utilisez seulement un chariot, un établi, un tripode ou une table qui a été recommandé par le fabricant ou qui est vendu avec l’appareil.
- Page 6 Nettoyage Nettoyez fréquemment le boîtier avec un chiffon. Vous pouvez utiliser du savon doux pour essuyer les tâches, à la place d’un détergent concentré qui pourrait endommager le boîtier. Lors du nettoyage, assurez-vous que l’eau n’entre pas dans l’appareil. Le chiffon utilisé pour le nettoyage ne doit pas être dur car il pourrait rayer la surface de l’écran.
- Page 7 Autre S’il y a une odeur bizarre, des bruits ou de la fumée venant de l’appareil, débranchez IMMÉDIATEMENT le cordon d’alimentation et contactez un Centre de service. Assurez-vous que les trous de ventilation ne sont pas obstrués par une table ou un rideau. Ne pas soumettre le moniteur LCD à...
- Page 8 Câble USB Câble pour commutation d’alimentation microphone rapide Tous les câbles de signal (DP, HDMI, USB et Microphone ) ne sont pas fournis pour tous les pays et territoires. Vérifiez auprès de votre revendeur local ou un bureau local de AOC.
- Page 9 Configuration du support et de la base Veuillez installer ou retirer la base en suivant les étapes suivantes. Réglage : Retirer :...
- Page 10 Réglage de l’angle de visualisation Pour une vision optimale il est recommandé d’avoir une vision de face sur le moniteur, ensuite réglez l’angle du moniteur à votre convenance. Tenez le support de manière à ce que vous ne fassiez pas basculer le moniteur lorsque vous changez l’angle . Vous pouvez régler le moniteur de la manière décrite ci-dessous : 110mm 90°...
- Page 11 Connexion du moniteur Branchement des câbles à l’arrière du moniteur et de l’ordinateur : 1. Entrée microphone 2. Casque (Combiné avec micro) 3. USB3.2 Gen1 en aval + chargement rapide 4. USB3.2 Gen1 en aval 5. USB3.2 Gen1 en amont 6.
- Page 12 Fonction de Adaptive-Sync (Disponible pour certains modèles) 1. La fonction de Adaptive-Sync fonctionne avec DP/HDMI 2. Cartes graphiques compatibles : La liste conseillée se trouve ci-dessous, elle peut également être consultée en visitant www.AMD.com • Radeon™ RX Vega séries • Radeon™...
- Page 13 Compatible avec les signaux d’entrée au format HDR10. L’écran peut activer automatiquement la fonction HDR si le lecteur et le contenu sont compatibles. Veuillez contacter le fabricant de l’appareil et le fournisseur du contenu pour plus d’informations sur la compatibilité de votre appareil et du contenu.
- Page 14 Réglage Touches de raccourci Source/Haut Point d’ajustement/Bas Mode jeu/Gauche Light FX/Droite Marche-arrêt/Menu/Entrer Marche-arrêt/Menu/Entrer Appuyez sur le bouton Marche-arrêt pour allumer le moniteur. Lorsqu’il n’y a pas d’affichage à l’écran, appuyez pour afficher ou confirmer la sélection. Appuyez pendant 2 secondes environ sur le bouton Marche-arrêt pour éteindre le moniteur Point d’ajustement En l’absence d’OSD, appuyez sur le bouton Point d’ajustement pour afficher / masquer le Point d’ajustement.
- Page 15 Commutateur rapide Lorsqu’il n’y a pas d’affichage à l’écran, appuyez sur le bouton pour lancer la fonction de mode de jeu, puis appuyez sur les touches pour sélectionner le mode de jeu (FPS, RTS, Racing, Gamer 1, Gamer 2 ou Gamer 3) selon les différents types de jeu.
- Page 16 Guide des touches OSD (Menu) Enter Move Exit Entrée : Utilisez la touche Entrée pour accéder au niveau OSD suivant Déplacer : Utilisez les touches Gauche / Haut / Bas pour déplacer la sélection OSD Quitter : Utilisez la touche Droite pour quitter l’OSD Enter Move Exit...
- Page 17 Enter Select Entrée : Utilisez la touche Entrée pour quitter l’OSD au niveau OSD précédent Sélectionner : Utilisez les touches Gauche / Droite pour ajuster le réglage OSD...
- Page 18 OSD Setting (Réglages d’OSD) Instructions simples et basiques sur les touches de contrôle Image Setup Color Setup Audio Light FX Audio Light FX Extras OSD Setup Enter Move Exit Enter Move Exit 1). Appuyez sur le bouton MENU pour activer la fenêtre d’affichage à l’écran. 2).
- Page 19 Game Setting (Réglage jeux) Game Setting Game Setting Game Mode Game Mode Shadow Control Shadow Control Game Color Game Color Adaptive-Sync AMD FreeSync Overdrive Overdrive Low Input Lag Low Input Lag QuickSwitch LED QuickSwitch LED Frame Counter Frame Counter Exit Enter Select Exit...
- Page 20 Weak (Faible) Medium (Moyen) Overdrive Strong (Fort) Régler le temps de réponse. Boost (Augmenter) Off (Arrêt) Low input Lag On (Marche) / Désactive la mémoire tampon d'images pour diminuer le (Décalage off (Arrêt) décalage d'entrée d'entrée réduit) QuickSwitch On (Marche) / Désactive ou active QuickSwitch LED.
- Page 21 Luminance (Luminosité) Luminance Contrast Brightness ECO Mode Standard Gamma Gamma1 Exit Enter Select Contrast 0-100 Contraste du registre numérique. (Contraste) Brightness 0-100 Réglage du rétroéclairage (Luminosité) Standard Mode Standard Text (Texte) Mode Texte Internet Mode Internet Eco mode Game (Jeux) Mode Jeux (Mode Eco) Movie (Film)
- Page 22 Image Setup (Réglage de l’image) Image Setup Auto HDR Mode Exit Enter Select Off / DisplayHDR / HDR Picture / Désactiver ou activer HDR HDR Movie / HDR Game Off / HDR Picture / HDR HDR Mode Désactiver ou activer HDR Mode Movie / HDR Game Remarque :...
- Page 23 Color Setup (Réglage de la couleur) Color Setup LowBlue Mode Color Temp. Warm DCB Mode DCB Demo Green Blue Exit Enter Select LowBlue Désactivé / Mode(Mode Multimédia / Diminue l’onde de lumière bleue en contrôlant la Internet / Bureau Faible lumière température de couleur.
- Page 24 Audio Audio Volume DTS Sound TruVolume HD 200Hz 500Hz 2.5KHz 7KHz 10KHz Exit Enter Select Volume 0-100 Ajuster le réglage du volume Jeux/ Rock/ "Sélectionne le mode DTS Sound. Classique/ Son DTS Remarque: Basculer entre les modes peut prendre jusqu'à 2 Concert/ Théâtre/ secondes.
- Page 25 Light FX Light FX Light FX Light FX Mode Breathing Pattern Rainbow Foreground R Foreground G Foreground B Background R Background G Background B Exit Enter Select Light FX Arrêt / Faible / Moyen / Fort Sélectionne l’intensité de Light FX. Audio / Statique / Décalage simple / Décalage de gradient / Remplissage...
- Page 26 Extra Extra Input Select Auto Off Timer Image Ratio Wide DDC/CI Reset Resolution:1920(H)x1080(V) SDR H.Frequency:34 KHz V.Frequency:60 Hz Exit Enter Select Input Select AUTO/HDMI1/HDMI2/DP1/ (Sélection de Sélectionner la source d’entrée l’entrée) Off timer 0-24hrs Sélectionner l'heure d'arrêt CC (Compteur d'arrêt) Large / 4:3 / 1:1 / 17"(4:3) / 19"(4:3) / 19"(5:4) / Image Ratio...
- Page 27 OSD Setup (Réglage OSD) OSD Setup Language English Timeout DP Capability 1.2/1.4 H.Position V.Position Transparence Break Reminder Exit Enter Select Language (Langue) Choisir la langue OSD Timeout (Délai) . 5-120 Régler la durée du délai de l’OSD DP Capability Veuillez noter que seul DP1.2/DP1.4 prend en charge la 1.1/1.2/1.4 fonction de synchronisation libre (Capacité...
- Page 28 Voyant DEL État Couleur DEL Mode Pleine puissance Red (Rouge) Mode Actif-Arrêt Orange...
- Page 29 Vous verrez ce message quand le signal de la carte vidéo dépasse la résolution maximale et la fréquence applicable du moniteur. Ajustez la résolution maximale et la fréquence applicable du moniteur. Assurez-vous que les pilotes du moniteur AOC sont installés. Réglez les contrôles du Contraste et de la Luminosité. Appuyez pour auto-régler.
- Page 30 Spécifications Caractéristiques générales Nom du modèle AG273QZ Système de fonctionnement Couleur TFT LCD Taille de l’image visible 68,5 cm diagonale Panneau Taille des pixels 0,2331mm(H) × 0,2331mm(V) Sync. séparée H/V TTL Couleurs d’affichage 16,7M de couleurs 30~230kHz (HDMI) Limites de balayage horizontal 30~360kHz (DP) Taille d’écran horizontale...
- Page 31 Modes d’affichage préréglés FRÉQUENCE FRÉQUENCE VERTICALE STANDARD RÉSOLUTION HORIZONTALE (kHZ) (Hz) 640x480@60Hz 31,469 59,94 640x480@67Hz 66,667 640x480@72Hz 37,861 72,809 640x480@75Hz 37,5 640x480@100Hz 51,08 99,769 640x480@120Hz 61,91 119,518 DOS MODE 720x400@70Hz 31,469 70,087 DOS MODE 720x480@60Hz 29,855 59,710 720x576@50Hz 31,25 SVGA 800x600@56Hz 35,156 56,25...
- Page 32 Assignations des broches Câble de signal d’affichage couleur à 19 broches Broche N. Nom du signal Broche N. Nom du signal Broche N. Nom du signal Données TMDS 2+ TMDS données 0- DDC/CEC Masse Ecran Données TMDS 2 10. Horloge TMDS + Alimentation +5V Détection connexion à...
- Page 33 Plug & Play Fonctionnalité Plug & Play DDC2B Ce moniteur est possède les capacités VESA DDC2B conformément aux normes VESA DDC. Cela permet au moniteur d’informer le système hôte de son identité, et en fonction du niveau de DDC utilisé, de communiquer des informations supplémentaires concernant ses possibilités d’affichage.
