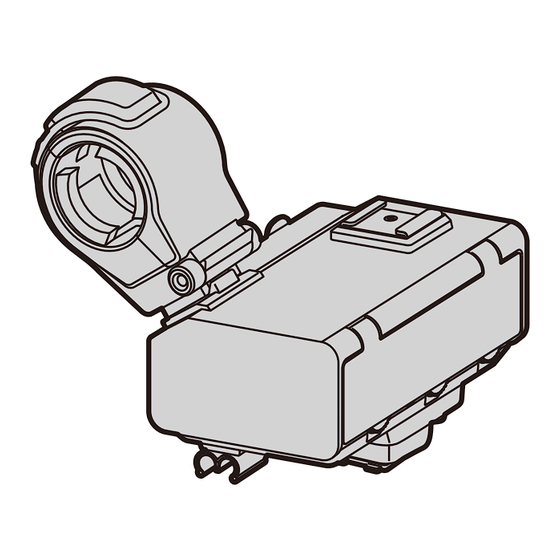

- Page 1 Manuel d’utilisation <Guide complet> Adaptateur de microphone XLR DMW-XLR2 Modèle Veuillez lire attentivement ces instructions avant d'utiliser ce produit. DVQP3127ZA F0624KN0...
- Page 2 À propos de ce manuel d’utilisation Ce document, “Manuel d’utilisation <Guide complet>”, contient les explications détaillées des fonctions et commandes de l'appareil. Symboles utilisés dans ce document Symboles de classification des notifications Dans ce document, les notifications sont classées et décrites à l’aide des symboles suivants : : À...
- Page 3 Table des matières À propos de ce manuel d’utilisation Introduction Précautions..................5 Accessoires standards..............7 Noms des éléments ..............8 Pour commencer Installation du support pour microphone........11 Installation sur l'appareil photo ..........14 Connexion d'un microphone ............16 Branchement des dispositifs audio externes, etc......22 Utilisation de l'adaptateur de microphone XLR Réglage des canaux d’enregistrement ........25 Réglage de l’entrée de gain............28...
- Page 4 Introduction Ce chapitre contient des informations que vous devriez connaitre avant de commencer. Précautions: 5 ≥ Accessoires standards: 7 ≥ Noms des éléments: 8 ≥...
- Page 5 Introduction – Précautions Précautions Cet appareil est un adaptateur de microphone XLR pour les appareils photo numériques de Panasonic. Des microphones XLR et des microphones stéréo disponibles dans le commerce (compatibles avec les mini-fiches stéréo) peuvent être installés. Utilisez-le en combinaison avec un appareil photo numérique pour permettre des enregistrements audio de haute qualité, des...
- Page 6 Panasonic. Veuillez lire également le mode d’emploi de votre appareil photo numérique. • Veuillez prendre connaissance du fait que Panasonic n’est en aucun cas responsable des dommages directs ou indirects causés par l’utilisation ou le dysfonctionnement de ce produit. •...
- Page 7 2024.) Pochette DVPY1024Z Support du microphone 1AC1XLRMC8243Z Support de câble DVGE1055Z • Celui-ci est fixé à l’appareil au moment de l’achat. • Consultez le revendeur ou Panasonic si vous perdez les accessoires fournis. (Vous pouvez acheter les accessoires séparément.)
- Page 8 Introduction – Noms des éléments Noms des éléments (11) (10) (12) (1 3 ) (14) (15) (16) (17) (18) (19)
- Page 9 Introduction – Noms des éléments (1) Commutateur LINE/MIC/i48V (INPUT1/INPUT2) (2) Commutateur GAIN (INPUT1/INPUT2) (3) Commutateur LOW CUT (INPUT1/INPUT2) (4) Commutateur LINE/MIC/MIC (INPUT3) (5) Commutateur SELECT (6) Commutateur LMT (INPUT1/INPUT3) (7) Commutateur LMT/LINK (INPUT2) (8) Molette AUDIO LEVEL (INPUT1/INPUT2/INPUT3) (9) Porte-accessoire (10) Levier de relâche (11) Support de microphone (12) Fermeture...
- Page 10 Pour commencer Avant l’enregistrement, lisez ce chapitre pour vous préparer à utiliser l'adaptateur de microphone XLR. Installation du support pour microphone: 11 ≥ Installation sur l'appareil photo: 14 ≥ Connexion d'un microphone: 16 ≥ Branchement des dispositifs audio externes, etc.: 22 ≥...
- Page 11 Pour commencer – Installation du support pour microphone Installation du support pour microphone Installez le support pour microphone fourni à cet appareil. Ouvrez le support pour microphone. • Ouvrez la gâche (1) et détachez la pièce mobile (2) du crochet (3). (2) (3)
- Page 12 Pour commencer – Installation du support pour microphone Installez le support pour microphone sur sa zone de montage. • Vissez fermement les vis du support pour microphone dans les trous de la zone de montage destinés à cet effet. • Vissez à...
- Page 13 Pour commencer – Installation du support pour microphone Fermez le support pour microphone. • Replacez la pièce mobile (1) sur son crochet (2) et fermez la gâche (3) dans le sens indiqué par la flèche.
- Page 14 Pour commencer – Installation sur l'appareil photo Installation sur l'appareil photo Vérifiez que l'appareil photo est éteint. Installer ou retirer l'adaptateur de microphone XLR tandis que l'appareil photo est en marche peut causer un dysfonctionnement. Faites glisser le levier de verrouillage dans le sens opposé...
- Page 15 Pour commencer – Installation sur l'appareil photo Faites glisser le levier de verrouillage sur la position [LOCK 1]. • Pour retirer l'adaptateur de microphone XLR, faite glisser le levier de verrouillage dans le sens opposé à la flèche [LOCK 1] et faites-le glisser de la Hot shoe.
- Page 16 Pour commencer – Connexion d'un microphone Connexion d'un microphone Installation d'un microphone Ouvrez le support pour microphone. • Ouvrez la gâche (1) et détachez la pièce mobile (2) du crochet (3). Installez un microphone externe sur le support pour microphone, puis fermez la gâche pour le sécuriser.
- Page 17 Pour commencer – Connexion d'un microphone Connexion d'un microphone XLR • Pour éviter de forcer inutilement sur la Hot shoe de l'appareil photo numérique, branchez la fiche en tenant l'appareil avec votre main. • S'il n'y a qu'un seul câble à brancher, branchez-le à la prise [INPUT1]. Branchez la fiche du câble du microphone dans la prise XLR de l'appareil.
- Page 18 Pour commencer – Connexion d'un microphone Réglez le commutateur LINE/MIC/i48V (INPUT1/ INPUT2) pour s'adapter au dispositif raccordé. [LINE] Dispositifs audio externes (comme les tables de mixage) Microphone dynamique ou microphone avec batterie [MIC] incorporée Microphone prenant en charge une tension de i48V [i48V] (alimentation fantôme) •...
- Page 19 Pour commencer – Connexion d'un microphone Réglez les canaux pour enregistrer avec le commutateur SELECT. (Réglage des canaux d’enregistrement: Réglez l’entrée de gain avec le commutateur GAIN (INPUT1/INPUT2). (Réglage de l’entrée de gain: Réglez le niveau de l'enregistrement avec la molette AUDIO LEVEL (INPUT1/INPUT2/INPUT3).
- Page 20 Pour commencer – Connexion d'un microphone • Le câble du microphone peut être fixé au support de câble de l'appareil. • L'orientation du support de câble peut être changée. Retirez le support de câble et installez-le dans un autre sens. •...
- Page 21 Pour commencer – Connexion d'un microphone Retirez le câble du microphone Appuyez sur le levier de relâche et tenez la fiche pour la retirer.
- Page 22 Pour commencer – Branchement des dispositifs audio externes, etc. Branchement des dispositifs audio externes, etc. • Pour éviter de forcer inutilement sur la Hot shoe de l'appareil photo numérique, branchez la fiche en tenant l'appareil avec votre main. • S'il n'y a qu'un seul câble à brancher, branchez-le à la prise [INPUT1]. Insérez la fiche du dispositif à...
- Page 23 Pour commencer – Branchement des dispositifs audio externes, etc. Réglez le commutateur LINE/MIC/i48V (INPUT1/ INPUT2) ou le commutateur LINE/MIC/MIC (INPUT3) en fonction du dispositif à brancher. [LINE] Dispositifs audio externes (comme les tables de mixage) Microphone dynamique ou microphone avec batterie [MIC] incorporée Microphone prenant en charge une tension de i48V...
- Page 24 Utilisation de l'adaptateur de microphone XLR Cet appareil peut être utilisé en mettant l'appareil photo numérique sur [ON] tandis qu'il est installé sur ce dernier. • Le son de fonctionnement de la mise en marche peut être enregistré ou bien le son peut être coupé, comme lorsque le commutateur est utilisé...
- Page 25 Utilisation de l'adaptateur de microphone XLR – Réglage des canaux d’enregistrement Réglage des canaux d’enregistrement Réglez les canaux d’enregistrement en fonction des réglages dans le menu de l’appareil photo numérique ([Enreg. Audio 4 canaux]). Lorsque [Enreg. Audio 4 canaux] est [OFF] Sélectionnez l’entrée audio qui doit être enregistrée sur CH1/CH2 avec le commutateur SELECT.
- Page 26 Utilisation de l'adaptateur de microphone XLR – Réglage des canaux d’enregistrement Lorsque [Enreg. Audio 4 canaux] est [XLR+CAMERA] Sélectionnez l’entrée audio qui doit être enregistrée sur CH1/CH2 avec le commutateur SELECT. Paramètres Son enregistré avec CH1/CH2 INPUT1 [IN1] INPUT1 [IN1+2] INPUT2 INPUT3 (L/R)
- Page 27 Utilisation de l'adaptateur de microphone XLR – Réglage des canaux d’enregistrement Lorsque [Enreg. Audio 4 canaux] est [XLR] Indépendamment de la position du commutateur SELECT, l’entrée audio enregistrée sur chaque canal est fixée. Le son qui doit être enregistré sur CH1/CH2/CH3/CH4 INPUT1 INPUT2 INPUT3 (L)
- Page 28 Utilisation de l'adaptateur de microphone XLR – Réglage de l’entrée de gain Réglage de l’entrée de gain Vous pouvez modifier l’entrée de gain avec le commutateur GAIN (INPUT1/INPUT2) lorsque le commutateur LINE/MIC/i48V (INPUT1/ INPUT2) est réglé sur [MIC] ou sur [i48V]. Réglez l’entrée de gain avec le commutateur GAIN (INPUT1/ INPUT2).
- Page 29 Utilisation de l'adaptateur de microphone XLR – Réglage du niveau de l’enregistrement Réglage du niveau de l’enregistrement Réglez le niveau de l'enregistrement du son qui entre par les prises (INPUT1, INPUT2, INPUT3). Tournez la molette AUDIO LEVEL (INPUT1/INPUT2/INPUT3) pour régler le niveau de l’enregistrement (volume). •...
- Page 30 Utilisation de l'adaptateur de microphone XLR – Réglage du niveau de l’enregistrement Correspondance des niveaux de l’enregistrement de INPUT1 et INPUT2 Réglez le commutateur LMT/LINK (INPUT2) sur [LINK]. Les niveaux de l’enregistrement de INPUT1 et de INPUT2 peuvent être réglés en même temps avec la molette AUDIO LEVEL (INPUT1).
- Page 31 Utilisation de l'adaptateur de microphone XLR – Diminution du bruit causé par le vent ou la manipulation Diminution du bruit causé par le vent ou la manipulation Le bruit causé par le vent ou la manipulation est réduit en retirant les composantes basses fréquences qui entrent par les prises XLR (INPUT1, INPUT2).
- Page 32 Matériaux Ce chapitre décrit les procédures à tenter en cas de problème et fournit des informations sur les caractéristiques à titre de référence. Précautions à prendre: 33 ≥ Spécifications: 36 ≥...
- Page 33 Matériaux – Précautions à prendre Précautions à prendre À propos de l’appareil Ne pas utiliser l’appareil près d’un émetteur radio ou de lignes à haute-tension. • Des parasites peuvent se trouver sur les images et le son enregistrés près d'émetteurs radio ou de lignes à...
- Page 34 Matériaux – Précautions à prendre Ne pas transporter l'appareil avec les mains lorsqu'il est installé sur un appareil photo numérique. • Sous aucun prétexte l'appareil ne devra être utilisé ou rangé dans l'un des endroits suivants car cela pourrait causer des problèmes pour l'utiliser ou des dysfonctionnements : –...
- Page 35 Matériaux – Précautions à prendre Nettoyage Pour nettoyer, essuyez l'appareil à l’aide d’un chiffon sec et doux. • Si l'appareil est très sale, il peut être nettoyé en retirant la saleté à l’aide d’un chiffon humide et bien essoré, puis en l’essuyant à l’aide d’un chiffon sec. •...
- Page 36 Matériaux – Spécifications Spécifications Les caractéristiques peuvent être soumises à des changements en vue d’une amélioration des performances. Prise INPUT1, prise INPUT2 Prise d’entrée ≥ XLR3 broches, femelle Niveau d’entrée standard ≥ LINE : 0 dBu MIC, i48V : j40 dBu (0 dBu = 0,775 Vrms) Niveau d’enregistrement standard ≥...
- Page 37 Matériaux – Spécifications Prise INPUT3 Prise d’entrée ≥ prise mini jack stéréo ‰3,5 mm Niveau d’entrée standard ≥ LINE : j10 dBV MIC, MIC (alimentation par fiche) : j40 dBV (0 dBV=1 Vrms) Niveau d’enregistrement standard ≥ j12 dBFS (à l'entrée standard) Caractéristique de la fréquence ≥...
- Page 38 Matériaux – Spécifications Dimensions externes Environ 61,2 mm (L)k60,9 mm (H)k92,0 mm (P) [2,41q (L)k2,40q (H)k3,63q (P)] (sans le support pour microphone) (parties saillantes non comprises) Environ 94,6 mm (L)k106,2 mm (H)k92,0 mm (P) [3,73q (L)k4,19q (H)k3,63q (P)] (avec le support pour microphone) (parties saillantes non comprises) Poids Environ 158...
