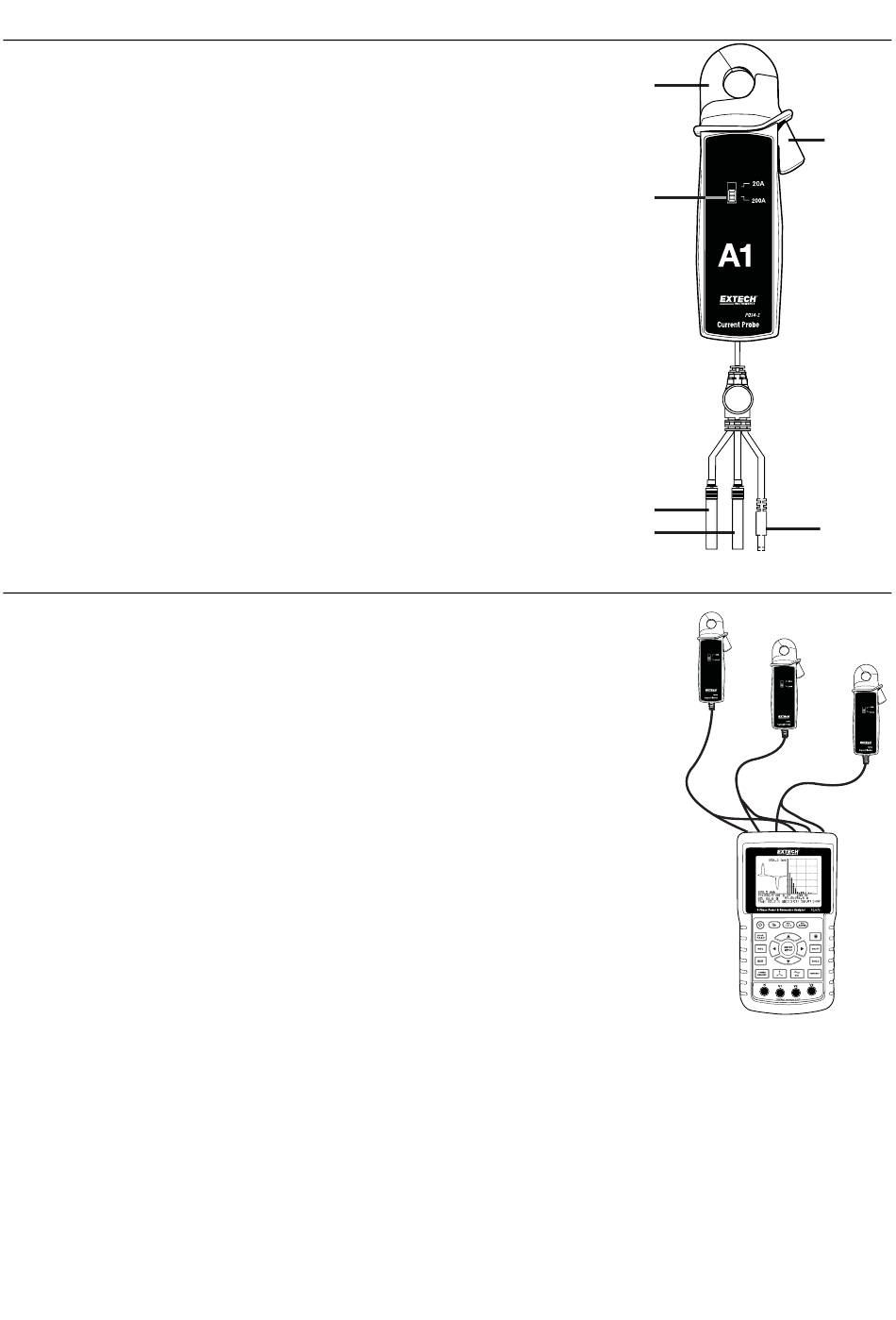

Description de la sonde
1.
Pince de détection du courant
2.
Gâchette d'ouverture des mâchoires
3.
Commutateur de gamme 1200A-200A-20A
4.
Fiche de sortie de signal (+, rouge)
5.
Fiche de sortie de signal (-, noire)
6.
Fiche d'alimentation DCV
Mise en route
1.
Connectez les câbles de sortie de signal « A1» aux fiches
d'entrée correspondantes situées sur la partie supérieure de
l'analyseur.
2.
Connectez le câble d'alimentation « A1» à la fiche
d'alimentation correspondante située sur la partie supérieure
de l'analyseur.
3.
Positionnez le commutateur de gamme « 200A-20A » sur
l'ampérage adéquat pour l'utilisation prévue.
Remarque : Assurez-vous que les ampérages définis pour
4.
Si nécessaire, connectez les pinces « A2 » et « A3 » comme
décrit ci-dessus
5.
Appuyez sur la gâchette d'ouverture de la pince pour ouvrir la
pince et la refermer autour d'un mono-conducteur.
6.
Mettez l'analyseur de puissance sous tension.
la pince et pour l'analyseur correspondent.
3
1
3
4
5
PQ34-2-EU-FR V1.0 01/12
2
6
