a. Positionner la plate-forme sur les rails au milieu de l'armoire ou du rack de télécommunications, puis
soutenir la plate-forme par le bas et la faire glisser en place.
b. Fixez la plate-forme à l'armoire ou au rack de télécommunications à l'aide des vis de montage fournies.
3. Installez le ou les tiroirs :
a. Placez l'arrière de la tablette sur les rails, puis soutenez la tablette par le bas et faites-la glisser dans
l'armoire ou le rack de télécommunications.
Si vous installez plusieurs tiroirs, placez le premier tiroir directement au-dessus des contrôleurs. Placez
le second shelf directement sous les contrôleurs. Répétez cette procédure pour tous les tiroirs disques
supplémentaires.
b. Fixez l'étagère à l'armoire ou au rack de télécommunications à l'aide des vis de montage fournies.

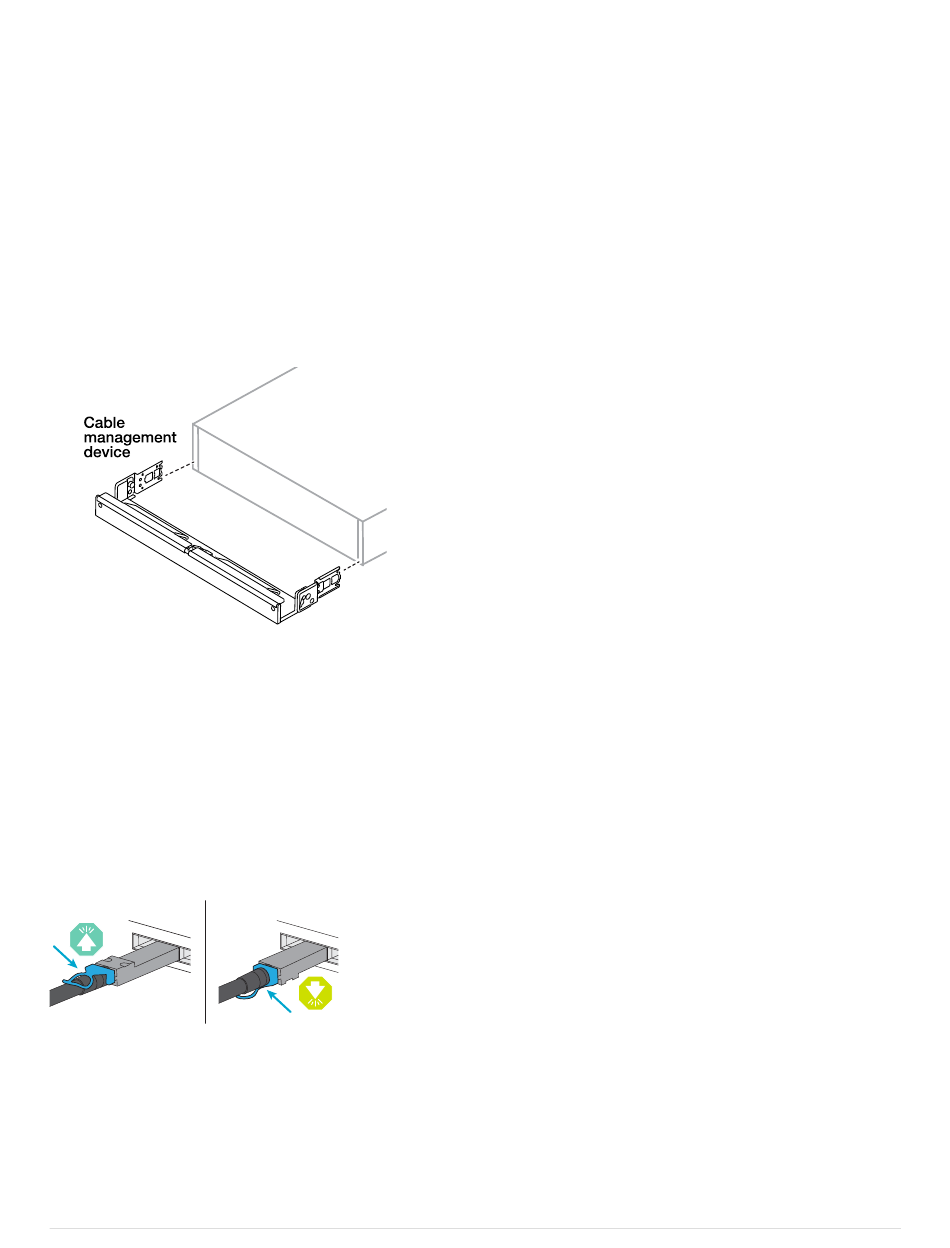

4. Fixez les périphériques de gestion des câbles à l'arrière de la plate-forme.
5. Fixez le panneau à l'avant de la plate-forme.
Câbler le matériel - AFF A1K
Reliez les contrôleurs et les tiroirs en fonction de la configuration spécifique de votre
système de stockage.
Avant de commencer
Vérifiez la flèche d'illustration dans les schémas de câblage pour connaître l'orientation correcte de la
languette de retrait du connecteur de câble.
• Lorsque vous insérez le connecteur, vous devez le sentir en place. Si vous ne le sentez pas, retirez-le,
retournez la tête du câble et réessayez.
• Si vous vous connectez à un commutateur optique, insérez le module SFP dans le port du contrôleur avant
de procéder au câblage du port.
