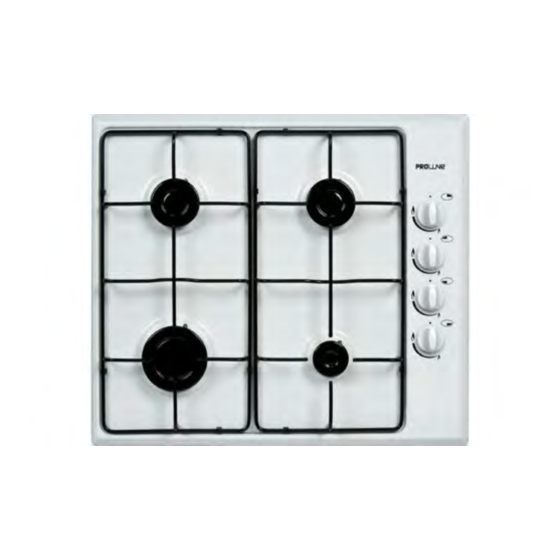

- Page 1 MARQUE: PROLINE REFERENCE: PGH 4 W-F BLC CODIC: 3830470...
- Page 2 PGH4W-F PGH4SS-B OPERATING AND INSTALLATION INSTRUCTIONS OF BUILT-IN GAS ON GLASS HOB...
- Page 3 PGH4W-F PGH4SS-B MANUEL D'UTILISATION ET D'INSTALLATION PLAQUE DE CUISSON GAZ...
- Page 4 ère cliente, cher client, Notre but est de vous proposer des produits de qualité qui répondent à votre attente, fabriqués dans des usines modernes, où chaque produit a subi des tests de qualité. Cette notice contient toutes les informations nécessaires pour l'installation et l'utilisation de votre nouvelle plaque de cuisson.
- Page 5 Attention : Votre plaque de cuisson est équipée dorénavant d'un dispositif de sécurité au niveau de chacun des brûleurs. Il s'agit de la sécurité thermocouple, qui répond à une nouvelle réglementation sur les brûleurs gaz. Ce dispositif est une sécurité qui permet de couper l'arrivée du gaz ,au niveau de chaque brûleur : si la flamme s'éteint , en cas de débordement d'un liquide sur le brûleur ou en cas de courant d'air par exemple, si la manette est tournée accidentellement Pour allumer un brûleur:...
- Page 6 1. CARACTERISTIQUES TECHNIQUES PLAQUE GAZ ET MIXTE 1 Bandeau de commande Manettes de commande Bouton d'allumage 4- Brûleur gaz Attention: Cette notice a été conçue pour plusieurs modèles.
- Page 7 2. CONSIGNES DE SÉCURITÉ LISEZ ATTENTIVEMENT ET ENTIEREMENT CETTE NOTICE AVANT D'UTILISER VOTRE APPAREIL DE CUISSON, ET CONSERVEZ-LA AFIN DE POUVOIR LA CONSULTER LORSQUE CE SERA NECESSAIRE. Cette notice est conçue pour plusieurs modèles. Votre appareil de cuisson n'est peut-être pas équipé...
- Page 8 2. CONSIGNES DE SÉCURITÉ maintenus à l'écart. · Ne pas utiliser d'appareil de nettoyage à la vapeur. · Cet appareil n'est pas destiné à être mis en fonctionnement au moyen d'une minuterie extérieure ou par un système de commande à distance séparé. Consignes de sécurité...
- Page 9 2. CONSIGNES DE SÉCURITÉ · Ne faites aucune pression sur le fil électrique lors de l'installation de votre appareil de cuisson. Assurez-vous aussi que le câble n'est pas coincé derrière votre appareil de cuisson. Si le câble d'alimentation est endommagé, il doit être remplacé par un câble présentant les mêmes caractéristiques que celui d'origine, et ceci par un technicien qualifié...
- Page 10 2. CONSIGNES DE SÉCURITÉ Pendant le nettoyage et l'entretien · Arrêtez toujours le fonctionnement de votre appareil de cuisson avant le nettoyage ou l'entretien, en fermant le robinet de gaz. Ne retirez jamais les boutons de commande pour nettoyer le bandeau de commande.
- Page 11 3. INSTALLATION Cette plaque de cuisson moderne, fonctionnelle et pratique, fabriquée avec les meilleurs pièces et matériaux, saura répondre à vos besoins sous tous les aspects. Avant d'utiliser votre plaque de cuisson, lisez attentivement cette notice afin de connaître l'ensemble de ses fonctions, et obtenir les meilleurs résultats possibles. Pour une installation correcte, tenez compte des recommandations suivantes pour éviter tout problème ou toute situation dangereuse.
- Page 12 3. INSTALLATION Hotte aspirante Ventilateur électrique Section d'entrée Section d'entrée d'air min. 100cm² d'air min. 100cm² Figure 3 Figure 4 Min. 60cm HOTTE DE CUISINIÉRE Figure 5...
- Page 13 3. INSTALLATION 3.2 Découpe du plan de travail La plaque de cuisson est fournie avec un joint spécial destiné à empêcher toute infiltration de liquide sous le plan de travail. Découpez le plan de travail selon les dimensions indiquées dans le schéma. Appliquez le joint autoadhésif sur le pourtour de cette découpe, puis encastrez délicatement la plaque dans ce même espace, de façon à...
- Page 14 3. INSTALLATION La hauteur minimum entre le plan de cuisson et la hotte (ou les éléments muraux) · doit être située d'au moins 65cm du plan de cuisson. S'il n'y a pas de hotte, la hauteur du meuble situé au-dessus du plan de cuisson ne doit pas être inférieure à...
- Page 15 3. INSTALLATION Branchement gaz naturel (G20/G25) Le technicien devra installer un tuyau à embout mécanique (TFEM) suivant la norme NF D 36100 / 36103 / 36121 et brancher la cuisinière selon les normes en vigueur. Joint Raccord TFEM TFEM TFEM Butane Naturel Points à...
- Page 16 3. INSTALLATION 3.4 Branchement électrique et sécurité Il est impératif de respecter les instructions ci-dessous pour le branchement électrique de la cuisinière Le branchement électrique doit être fait par une personne qualifiée selon les normes en vigueur · a plaque de cuisson est conçue pour être raccordée par un branchement permanent au réseau électrique.
- Page 17 3. INSTALLATION Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, un réparateur agréé ou toute personne qualifiée, afin d'éviter tout danger. Après avoir installé la plaque, veuillez vérifier que la manette de commande soit en position arrêt puis branchez votre appareil.
- Page 18 3. INSTALLATION Clé à tube Injecteur Injecteur La vis de réglage du ralenti doit être desserrée pour la transformation du GPL au GN. En revanche, pour la transformation du GN au GPL, la vis de réglage du ralenti doit être resserrée au maximum.
- Page 19 4. UTILISATION 4.1 Utilisation des brûleurs gaz Allumage des br ûleurs Les symboles des manettes sur le bandeau indiquent la position du brûleur. Allumage manuel des br ûleurs gaz Si votre plaque de cuisson n'est dotée d'aucun allumage électrique ou si le réseau électrique est en panne, respectez les procédures décrites ci-dessous : Pour les brûleurs du plan de cuisson avec thermocouple : Les plans de cuisson équipés de sécurité...
- Page 20 4. UTILISATION Explication du dispositif sécurité thermocouple: un composant thermique détecte la flamme du brûleur et maintient ouvert le gaz. En cas de disparition de la flamme, le composant thermique détecte la perte de chaleur et coupe l'arrivée de gaz du robinet. Position Arrêt Position MAXI Position MINI...
- Page 21 4. UTILISATION Brûleur rapide / Wok : 22-26cm Brûleur semi-rapide : 14-22cm Brûleur auxiliaire : 12-18cm Lorsque vous n'utilisez pas votre appareil pendant des périodes prolongées, veuillez toujours fermer le robinet d'arrivée de gaz. AVERTISSEMENT: · Utilisez uniquement des casseroles à fond plat et assez épais. ·...
- Page 22 5. NETTOYAGE ET ENTRETIEN Important : Débranchez toujours la prise électrique avant de commencer le nettoyage. Veillez à ce que toutes las manettes des brûleurs et commandes soient éteints et que la plaque de cuisson soit froide avant d'effectuer le nettoyage. Contrôlez si les produits de nettoyage sont approuvés et recommandés par le fabricant avant de les utiliser.
- Page 23 5. NETTOYAGE ET ENTRETIEN Autres contrôles Contrôlez la date de validité du tuyau d'arrivée de gaz régulièrement. Si la date arrive à échéance, veuillez le changer au plus vite. En cas de problèmes lors de l'utilisation des manettes de commande des brûleurs (ex: manettes difficiles à...
- Page 24 6. SERVICE APRES-VENTE ET TRANSPORT 6.1 Avant de contacter le Service après vente Si la table de cuisson ne fonctionne pas : · Vérifiez que la table de cuisson est bien raccordée à l'alimentation en gaz. · Vérifiez qu'il n'y a pas de coupure de courant, et qu'il y a bien du courant sur la prise Les brûleurs du plan de cuisson ne fonctionnent pas correctement : ·...
- Page 25 TABLEAU DES INJECTEURS Pui s s a nce total e: 28~30 mba r 7,5 kW 545 g/h Ca tégori e de ga z: II 2E+3+ G30/G31 Des tina tion: BE Cl a s s e:3 G20 20 mba r 28-30/37 mba r BRÛLEUR RAPIDE Di a mètre de l 'i njecteur (1/100 mm) Intens i té...
- Page 26 Le symbole qui figure sur le produit ou sur son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être déposé dans un centre de collecte approprié pour le recyclage des équipements électriques et électroniques. En garantissant l'élimination correcte de ce produit, vous évitez des effets négatifs sur l'environnement et la santé...
