Les compteurs FLUX Type FMC font partie des compteurs volumétriques fonctionnant
par méthode directe.
Cela signifie que toutes les grandeurs d'influence (température, bulles de gaz...) qui
influent sur le volume du liquide à mesurer influent aussi sur la mesure.
Pour ces appareils de mesure, il est donc nécessaire de veiller à ce que l'installation
soit toujours entièrement remplie de liquide.
L'utilisation de nos appareils de mesure est limitée aux liquides.
4.1
Le compteur à disque oscillant type FMC
Sur ce compteur de débit, le liquide passe par une chambre de mesure. Dans cette
chambre de mesure, le liquide fait osciller un disque.
Ce disque est muni en son centre d'un guide entraîneur avec aimant décrivant un
mouvement circulaire. Une rotation complète du guide entraîneur correspond au
volume de la chambre de mesure.
Le champ magnétique ainsi créé est mesuré par un relais Reed placé à l'extérieur
de la partie mécanique du compteur FMC.
Ce capteur ferme un contact dès que le champ magnétique atteint une certaine force.
Une transmission sans contact est ainsi réalisée entre la partie interne du compteur
de débit et sa partie externe. Le centrage du capteur permet d'obtenir la fermeture
du contact à chaque demi-rotation de l'aimant et détermine ainsi la relation entre une
impulsion et le demi-volume de la chambre de mesure (soit 0,05 litre par impulsion
sur le modèle FMC et 0,125 litre par impulsion sur le modèle FMC 250).
9
8
7
6
5
1
2
3
4

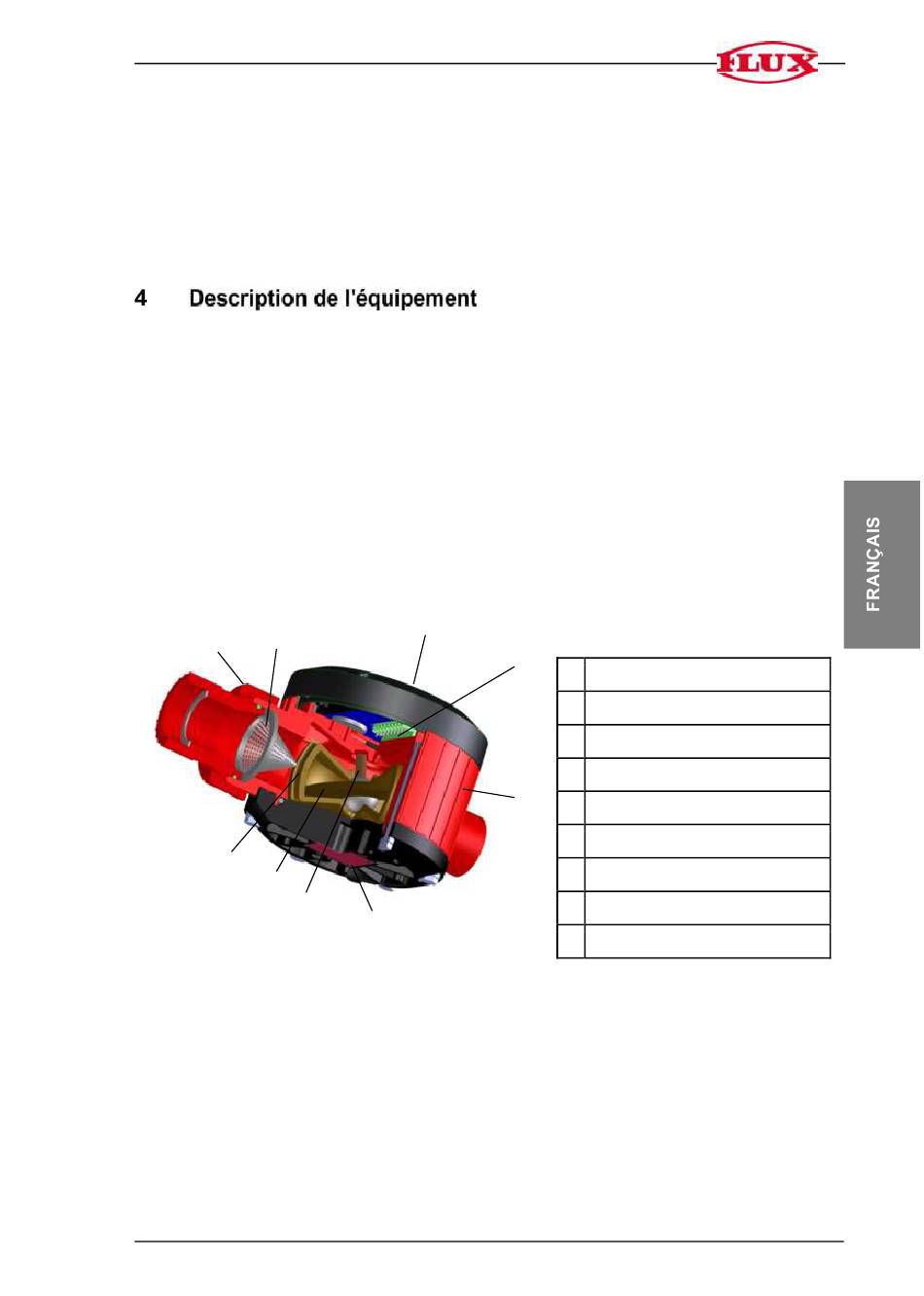

Notice d'instructions FMC
1
Cadran afficheur électronique
2
Relais Reed
3
Corps
4
Plaque signalétique
5
Guide entraîneur
6
Disque oscillant
7
Chambre de mesure
8
Pièce de raccordement
9
Filtre-tamis
35 / 60
