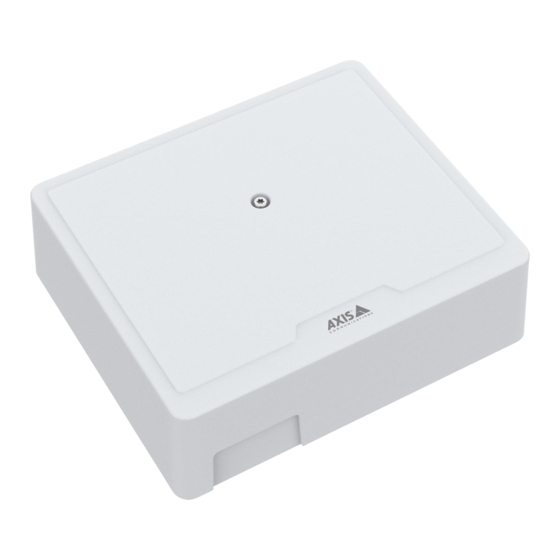

- Page 1 AXIS A1210 Network Door Controller AXIS A1210-B Network Door Controller Manuel d’utilisation...
- Page 2 Table des matières Présentation de la solution ........Installation .
- Page 3 Présentation de la solution Présentation de la solution Le contrôleur de porte réseau peut facilement être connecté et alimenté par votre réseau IP existant sans câblage spécial.
- Page 4 Présentation de la solution Chaque contrôleur de porte réseau est un périphérique intelligent qui se monte facilement à proximité d'une porte. Il peut alimenter et contrôler jusqu'à deux lecteurs.
- Page 5 Installation Installation Pour regarder cette vidéo, accédez à la version Web de ce document. help.axis.com/?&piaId=74266§ion=solution-overview...
- Page 6 Trouver le périphérique sur le réseau Pour trouver les périphériques Axis présents sur le réseau et leur attribuer des adresses IP sous Windows®, utilisez AXIS IP Utility ou AXIS Device Manager. Ces applications sont gratuites et peuvent être téléchargées via axis.com/support.
- Page 7 Mots de passe sécurisés Important Les périphériques Axis envoient le mot de passe initial en texte clair sur le réseau. Pour protéger votre appareil après la première connexion, configurez une connexion HTTPS sécurisée et cryptée, puis modifiez le mot de passe.
- Page 8 Configurer votre périphérique Configurer votre périphérique Pour savoir comment configurer votre périphérique, consultez le manuel d’utilisation d'AXIS Camera Station ou des solutions tierces.
- Page 9 L'interface web L'interface web Pour accéder à l'interface web, saisissez l'adresse IP du périphérique dans un navigateur Web. Remarque La prise en charge des fonctionnalités et des paramètres décrits dans cette section varie d'un périphérique à l'autre. Cette icône indique que la fonction ou le paramètre n'est disponible que sur certains périphériques. Affichez ou masquez le menu principal.
- Page 10 L'interface web Contrôle d’accès Alarmes Mouvement du périphérique : Activez l'option pour déclencher une alarme dans votre système lorsqu'il détecte un mouvement du contrôleur de porte. Boîtier ouvert : Activez l'option pour déclencher une alarme dans votre système lorsqu'il détecte un cas de contrôleur de porte ouvert.
- Page 11 L'interface web Réseau IPv4 Assign IPv4 automatically (Assigner IPv4 automatiquement) : Sélectionnez cette option pour laisser le routeur réseau attribuer une adresse IP au périphérique automatiquement. Nous recommandons l'IP automatique (DHCP) pour la plupart des réseaux. Adresse IP : Saisissez une adresse IP unique pour le périphérique. Des adresses IP statiques peuvent être affectées au hasard dans des réseaux isolés, à...
- Page 12 Connexion Cloud en un clic One-Click Cloud Connect (O3C) associé à un service O3C fournit un accès Internet simple et sécurisé à des vidéos en direct et enregistrées accessibles depuis n’importe quel lieu. Pour plus d'informations, voir axis.com/end-to-end-solutions/hosted-services. Autoriser O3C : •...
- Page 13 Remarque Tous les déroutements Axis Video MIB sont activés lorsque vous activez les déroutements SNMP v1 et v2c. Pour plus d’informations, reportez-vous à AXIS OS Portal > SNMP. • v3 : SNMP v3 est une version plus sécurisée qui fournit un cryptage et mots de passe sécurisés. Pour utiliser SNMP v3, nous vous recommandons d'activer HTTPS, car le mot de passe est envoyé...
- Page 14 • Keystore sécurisé : Sélectionnez cette option pour utiliser Secure element ou Trusted Platform Module 2.0 afin de stocker de manière sécurisée la clé privée. Pour plus d'informations sur le keystore sécurisé à sélectionner, allez à help.axis.com/en-us/axis-os#cryptographic-support. • Type de clé : Sélectionnez l'algorithme de cryptage par défaut ou un autre algorithme dans la liste déroulante pour protéger le certificat.
- Page 15 Axis. Le firmware ne peut être exécuté que sur un périphérique précis, identifié par son numéro de série unique et son ID de puce. Seul Axis peut créer des certificats de firmware avec signature personnalisée, car il détient la clé pour les signer.
- Page 16 IoT, il est utilisé dans de nombreux secteurs pour connecter des périphériques distants avec une empreinte de code réduite et une bande passante réseau minimale. Le client MQTT du firmware des périphériques Axis peut simplifier l'intégration des données et des événements produits sur le périphérique dans les systèmes qui ne sont pas un logiciel de gestion vidéo (VMS).
- Page 17 L'interface web • 80 est la valeur par défaut pour MQTT sur WebSocket. • 443 est la valeur par défaut pour MQTT sur WebSocket Secure. Protocole ALPN : Saisissez le nom du protocole ALPN fourni par votre fournisseur MQTT. Cela ne s'applique qu'aux normes MQTT sur SSL et MQTT sur WebSocket Secure.
- Page 18 L'interface web Utiliser le préfixe de rubrique par défaut : Sélectionnez cette option pour utiliser le préfixe de rubrique par défaut, défini dans la rubrique du périphérique dans l’onglet MQTT client (Client MQTT). Inclure le nom de rubrique : Sélectionnez cette option pour inclure la rubrique qui décrit l’état dans la rubrique MQTT. Inclure les espaces de noms de rubrique : Sélectionnez cette option pour inclure des espaces de noms de rubrique ONVIF dans la rubrique MQTT.
- Page 19 L'interface web Remarque Lors du redémarrage, le circuit de sortie est ouvert. Lorsque le redémarrage est terminé, le circuit repasse à la position normale. Si vous modifiez un paramètre sur cette page, les circuits de sortie repassent à leurs positions normales quels que soient les déclencheurs actifs.
- Page 20 Remarque Tous les firmwares des périphériques Axis sont signés numériquement pour garantir que seuls les firmwares vérifiés sont installés sur le périphérique. Cela permet d’accroître le niveau minimal de cybersécurité globale des périphériques Axis. Pour plus d’informations, lire le livre blanc « Signed firmware, secure boot, and security of private keys » (Firmware signé, démarrage sécurisé...
- Page 21 L'interface web • AutoRollback (Restauration automatique) : mettez à niveau et confirmez la mise à niveau dans la durée définie. Si vous ne confirmez pas, le périphérique revient à la version précédente du firmware. Firmware rollback (Restauration du firmware) : revenez à la version du firmware précédemment installée.
- Page 22 Cela fonctionne comme un passeport pour prouver l'origine du dispositif. L'ID du dispositif est stocké en toute sécurité et de manière permanente dans le secure keystore sous la forme d'un certificat signé par un certificat racine Axis. L'ID du dispositif peut être utilisé...
- Page 23 Caractéristiques Caractéristiques Vue d'ensemble du produit Connecteur réseau Position de mise à la terre Cavalier de relais Bloc d'alimentation Connecteur relais Connecteur de porte Connecteur du lecteur Connecteur auxiliaire Connecteurs externes 10 Bouton de commande Voyants DEL Voyant DEL Indication Couleur Réseau Vert...
- Page 24 Power over Ethernet Plus (PoE+) IEEE 802.3at Type 2 Classe 4 fournissant de 44 à 57 V CC, 15,4 W/30 W. L’alimentation Power over Ethernet (PoE) est évaluée par UL avec AXIS T8133 Midspan 30 W 1-port. Priorité de l'affectation de puissance Ce périphérique peut être alimenté...
- Page 25 • Lorsque le lecteur n'est pas alimenté par le contrôleur, la longueur de câble qualifiée maximale pour les données du lecteur est de 1 000 m (3280,8 pieds) si le câble respecte les exigences suivantes : 1 paire torsadée avec blindage, AWG 24, impédance de 120 ohms. Vérifié uniquement pour les lecteurs Axis. Configuré pour un lecteur Wiegand...
- Page 26 Caractéristiques SABOTAGE Entrée numérique : 0 à 30 V CC max. connectez-la à la broche 1 pour l’activer ou laissez-la flotter (déconnectée) pour la désactiver. AVERTISSEUR Sortie numérique : en cas 0 à 30 V DC max, drain ouvert, d'utilisation avec une charge 100 mA inductive, par exemple un relais, connectez une diode...
- Page 27 Caractéristiques Normalement ouvert. Courant max. = 2 A Pour la connexion des Courant max. = 30 V CC périphériques relais. Connectez un verrou à sécurité intégrée entre NO et la terre CC. Les deux broches du relais sont isolées du reste des circuits si les cavaliers ne sont pas utilisés.
- Page 28 Caractéristiques Fonction Bro- Notes Caractéristiques Masse CC 0 V CC Sortie CC Peut servir à alimenter le matériel auxiliaire. 12 V CC Remarque : Cette broche ne peut être utilisée que comme sortie Charge max = 50 mA au total d'alimentation.
- Page 29 Caractéristiques Fonction Broche Notes Caractéristiques Masse CC 0 V CC ALARME Entrée numérique : vous pouvez la connecter à la 0 à 30 V CC max. broche 1 pour l'activer ou la laisser flottante (non connectée) pour la désactiver. Connecteur d’alimentation Bloc terminal à...
- Page 30 Caractéristiques Remarque Il est conseillé d'utiliser des câbles torsadés et blindés. Connectez le blindage à 0 V CC.
- Page 31 Options du firmware Axis permet de gérer le firmware du produit conformément au support actif ou au support à long terme (LTS). Le support actif permet d'avoir continuellement accès à toutes les fonctions les plus récentes du produit, tandis que le support à long terme offre une plateforme fixe avec des versions périodiques axées principalement sur les résolutions de bogues et les mises à...
- Page 32 à jour d'un firmware, le premier démarrage peut prendre quelques minutes. Le temps requis dépend du volume de données. 1. Téléchargez le fichier de firmware sur votre ordinateur. Celui-ci est disponible gratuitement sur axis.com/support/firmware. 2. Connectez-vous au périphérique en tant qu’administrateur.
- Page 33 • AXIS Companion : application gratuite, idéale pour les petits systèmes ayant des besoins de surveillance de base. • AXIS Camera Station : version d'essai gratuite de 30 jours, application idéale pour les systèmes de petite taille et de taille moyenne.
- Page 34 Manuel d’utilisation Ver. M6.2 Date : Septembre 2023 © Axis Communications AB, 2022 - 2023 Référence T10181041...
