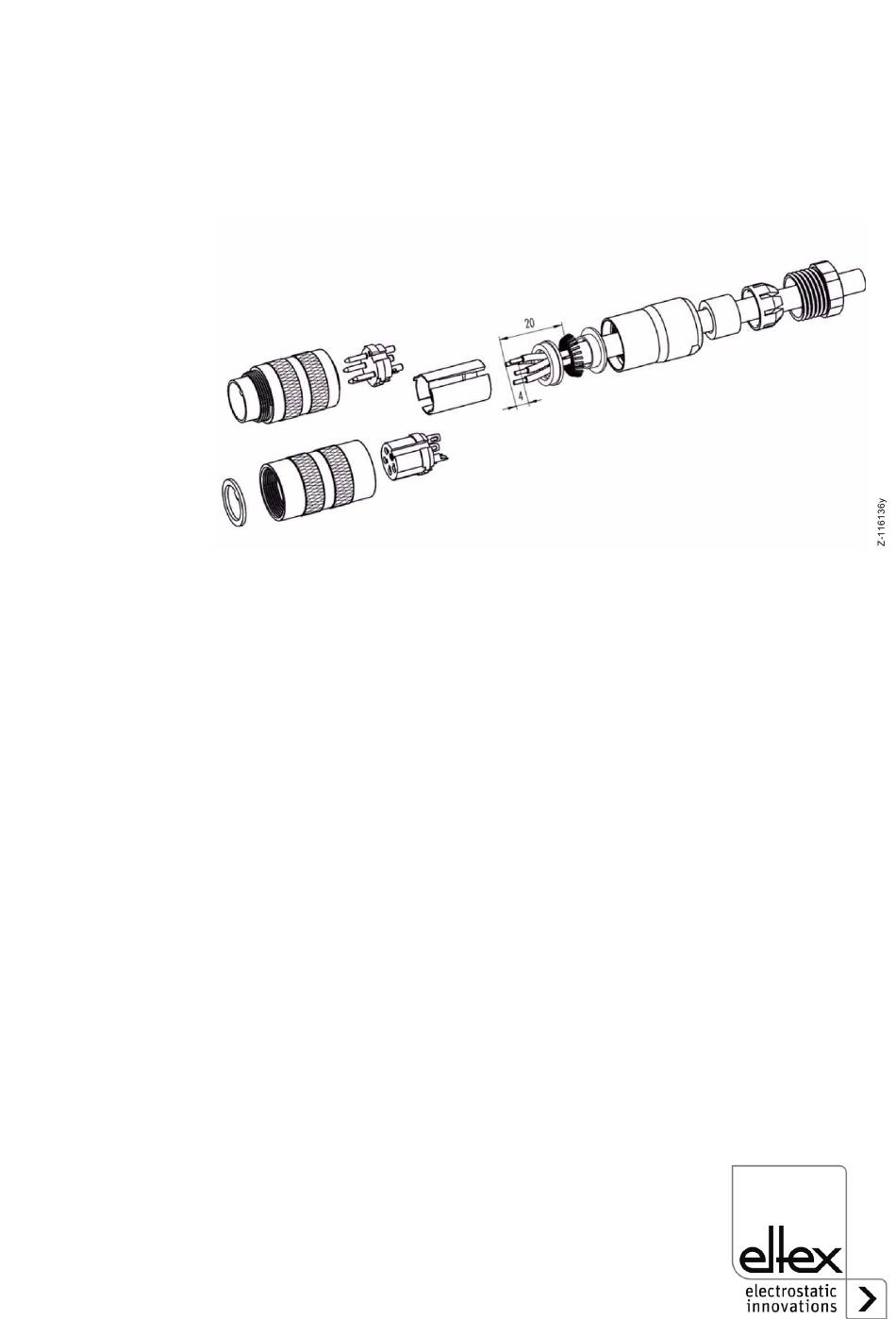

Fig. 47:
Connecteur M16
pour alimentation
24 V DC
BA-fr-3041-2004_PC
A. Assemblage des connecteurs
A.1 Connecteur M16 pour alimentation 24 V DC
Version droite, version avec bague de serrage
1. Monter la vis de pression, la cage de blocage, le joint d'étanchéité, la
douille entretoise sur la première bague de serrage de blindage.
2. Dénuder les fils, élargir le blindage et monter la deuxième bague de
serrage de blindage.
3. Souder les fils, monter la douille entretoise, rapprocher les deux bagues
de serrage du blindage et couper le blindage excédentaire.
4. Monter les autres pièces comme illustré sur la figure
83
