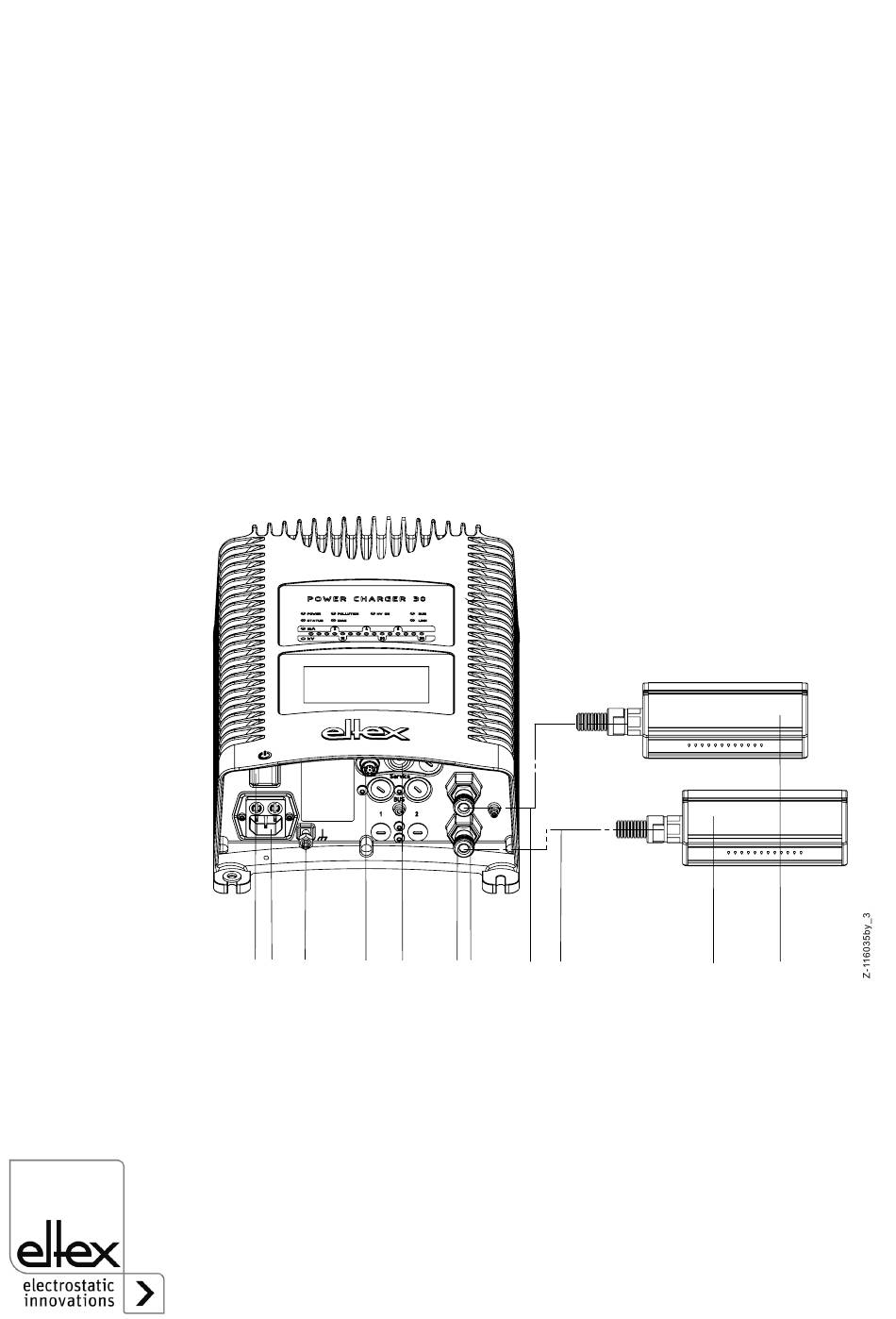

Fig. 7:
Installation du
générateur et
électrodes

3.4 Electrodes connectables

3.4.1

Electrodes de charge connectables

Les électrodes de charge suivantes peuvent être raccordées au généra-
teur de haute tension POWER CHARGER PC_ _ :
Versions de système PCSC, PCTL, PCRT und PCRM :
• R130A3 / R130A6
• R120 plage de tension restreinte
consulter le mode d'emploi R120
• R23ATR
• EXR130A3 / EXR130A3L:
uniquement pour les générateurs avec la spécification suivante:
PC_ _/ _ _ _ _ _ _ _E, PC_ _/ _ _ _ _ _ _ _D
plage de tension restreinte, voir tableau à la page 10
Versions de système PCMT :
• R170A3 plage de tension restreinte, voir tableau à la page 10


1 Commutateur MARCHE / ARRET 7 Interface de service
2 Entrée secteur 90 - 264 V AC
3 Entrée secteur 24 V DC
4 Borne de mise à la terre
5 Interface analogique

6 Interface 1 Bus de terrain




8 Interface 2 Bus de terrain

9 Sortie haute tension :
10Cable de haute tension
11 Électrode de charge
20

Branchement des électrodes de
charge

BA-fr-3041-2004_PC
