Questo manuale d'istruzione è fornito da trovaprezzi.it. Scopri tutte le offerte per
WIFI
o cerca il tuo prodotto tra le
PRO B650-S WIFI
Motherboard
User Guide
Benutzerhandbuch
Manuel d'utilisation
Руководство пользователя
取扱説明書
migliori offerte di Schede Madri
사용 명서
使用手冊
使用手册

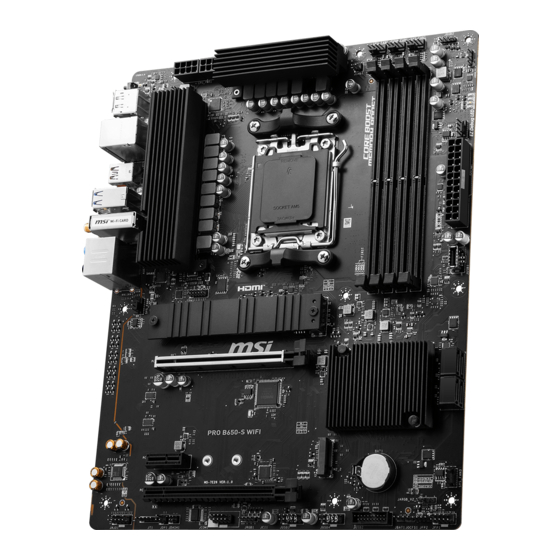

MSI Pro B650-S

Publicité

loading

Sommaire des Matières pour MSI PRO B650-S WIFI

  • Page 1 Questo manuale d’istruzione è fornito da trovaprezzi.it. Scopri tutte le offerte per MSI Pro B650-S WIFI o cerca il tuo prodotto tra le migliori offerte di Schede Madri PRO B650-S WIFI Motherboard User Guide Benutzerhandbuch Manuel d’utilisation Руководство пользователя 取扱説明書...
  • Page 2 English Deutsch Français Русский 日本語 한국어 繁體中文 简体中文...
  • Page 3 Contents Quick Start........................3 Specifications ......................16 Special Features ......................20 Package Contents ...................... 21 Back Panel Connectors ..................... 22 LAN Port LED Status Table .................. 23 Audio Jacks Connection ..................23 Installing Antennas ....................25 Overview of Components ................... 26 CPU Socket ......................
  • Page 4 Installing OS, Drivers & MSI Center ................46 Installing Drivers with MSI Driver Utility Installer ..........47 MSI Center ......................49 UEFI BIOS ........................50 BIOS Setup ......................51 Resetting BIOS ...................... 52 Updating BIOS ....................... 52...
  • Page 5 Quick Start Thank you for purchasing a new motherboard from MSI®. This Quick Start section provides demonstration diagrams about how to install your computer. Some of the installations also provide video demonstrations. Please link to the URL to watch it with the web browser on your phone or tablet.
  • Page 6 Safety Information ∙ The components included in this package are prone to damage from electrostatic discharge (ESD). Please adhere to the following instructions to ensure successful computer assembly. ∙ Ensure that all components are securely connected. Loose connections may cause the computer to not recognize a component or fail to start.
  • Page 7 Case stand-off notification To prevent damage to the motherboard, any unnecessary mounting stand-off between the motherboard circuits and the computer case is prohibited. The Case standoff keep out zone signs will be marked on the backside of motherboard (as shown below) to serve as a warning to user.
  • Page 8 Installing a Processor ⚽ ∙ https://youtu.be/cltgIYiGtWY...
  • Page 9 ⚠ Important If you are installing the screw-type CPU heatsink, please follow the figure below to remove the retention module first and then install the heatsink.
  • Page 10 Installing DDR5 memory ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
  • Page 11 Connecting the Front Panel Header ⚽ ∙ http://youtu.be/DPELIdVNZUI Power LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
  • Page 12 Installing the Motherboard ⚽ ∙ https://youtu.be/wWI6Qt51Wnc Torque: 3 kgf·cm* *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
  • Page 13 Connecting the Power Connectors ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR1~2...
  • Page 14 Installing SATA Drives ⚽ ∙ http://youtu.be/RZsMpqxythc...
  • Page 15 Installing a Graphics Card ⚽ ∙ http://youtu.be/mG0GZpr9w_A...
  • Page 16 Connecting Peripheral Devices...
  • Page 17 Power On...
  • Page 18 Specifications ∙ Supports AMD Ryzen™ 7000 Series Desktop Processor* ∙ Processor socket AM5 * Please go to www.msi.com to get the newest support status as new processors are released. Chipset AMD B650 Chipset ∙ 4x DDR5 memory slots, supporting up to 192GB* ∙...
  • Page 19 Continued from previous column ∙ 2x M.2 slots (Key M) • M2_1 slot (From CPU) • Supports up to PCIe 4.0 x4 M.2 SSD Slots • Supports 2280/ 22110 storage devices • M2_2 slot (From CPU) • Supports up to PCIe 4.0 x4 •...
  • Page 20 Continued from previous column ∙ 1x 24-pin ATX main power connector Power Connectors ∙ 2x 8-pin +12V power connectors ∙ 1x USB 3.2 Gen 2 10Gbps Type-C front panel port (From B650 chipset) ∙ 1x USB 3.2 Gen 1 5Gbps connector (From B650 chipset) Internal USB Connectors •...
  • Page 21 ∙ 1x 256 Mb flash ∙ UEFI AMI BIOS BIOS Features ∙ ACPI 6.4, SMBIOS 3.5 ∙ Multi-language ∙ Drivers ∙ MSI Center ∙ MSI APP Player (BlueStacks) Software ∙ CPU-Z MSI GAMING ∙ Norton 360 Deluxe ∙ AIDA64 Extreme - MSI Edition...
  • Page 22 • Super Charger • Mystic Light • Devices Speed Up • Mystic Light Extension (RGB) • Smart Image Finder • Mystic Light Extension (A-RAINBOW • MSI Companion • System Diagnosis • Ambient Link Thermal Features BIOS • Extended Heatsink Design •...
  • Page 23 Package Contents Please check the contents of your motherboard package. It should contain: Board • 1x Motherboard Documentation • 1x Quick installation guide • 1x European Union regulatory notice Cables • 1x SATA6Gb/s cable Accessories • 1x Wi-Fi antenna set •...
  • Page 24 Back Panel Connectors Item Description Flash BIOS button - Please refer to page 53 for details about updating BIOS with Flash BIOS button. DisplayPort 2.5 Gbps LAN jack USB 3.2 Gen 2 10Gbps Type-A port (From CPU) USB 3.2 Gen 1 5Gbps Type-A ports (From Hub-1074) Wi-Fi antenna connectors Audio jacks HDMI™...
  • Page 25 LAN Port LED Status Table Link/ Activity LED Speed LED Status Description Status Speed No link 10 Mbps Yellow Linked Green 100/ 1000 Mbps Blinking Data activity Orange 2.5 Gbps Audio Jacks Connection Audio jacks to headphone and microphone diagram Audio jacks to stereo speakers diagram AUDIO INPUT...
  • Page 26 Audio jacks to 4-channel speakers diagram AUDIO INPUT Rear Front Audio jacks to 5.1-channel speakers diagram AUDIO INPUT Rear Front Center/ Subwoofer Audio jacks to 7.1-channel speakers diagram AUDIO INPUT Rear Front Side Center/ Subwoofer...
  • Page 27 Installing Antennas 1. Screw the antennas tight to the antenna connectors as shown below. 2. Orient the antennas.
  • Page 28 Overview of Components JRGB2 JARGB_V2_2 SYS_FAN2 ATX_PWR1 JUSB1 SYS_FAN4 M2_1 JTPM1 PCI_E1 SATA▼_1▲_2 SATA▼_3▲_4 PCI_E2 M2_2 SYS_FAN3 PCI_E3 JARGB_V2_1 JFP1...
  • Page 29 Always unplug the power cord from the power outlet before installing or removing ∙ the CPU. Please retain the CPU protective cap after installing the processor. MSI will deal ∙ with Return Merchandise Authorization (RMA) requests if only the motherboard comes with the protective cap on the CPU socket.
  • Page 30 It is recommended to use a more efficient memory cooling system for full DIMMs ∙ installation or overclocking. The stability and compatibility of installed memory module depend on installed CPU ∙ and devices when overclocking. ∙ Please refer to www.msi.com for more information on compatible memory.
  • Page 31 Important ∙ If you install a large and heavy graphics card, you need to use a tool such as MSI Graphics Card Bolster to support its weight to prevent deformation of the slot. For a single PCIe x16 expansion card installation with optimum performance, using ∙...
  • Page 32 M2_1~2: M.2 Slots (Key M) M2_1 M2_2 ⚠ Important If your M.2 SSD equips its own heatsink, please remove the M.2 plate or rubber cube in the M.2 slot before installing M.2 SSD. Do not re-install the heatsink supplied with your motherboard.
  • Page 33 3. Install the supplied EZ M.2 Clip kit in the M.2 slot according to 2280 SSD length. Skip this step if you install 22110 SSD. 4. Insert your M.2 SSD into the M.2 slot at a 30-degree angle. 5. Rotate the EZ M.2 Clip to fix the M.2 SSD. 30º...
  • Page 34 Installing M.2 module into M2_2 slot 1. Install the supplied EZ M.2 Clip kit in the M.2 slot according to your SSD length. 2. Insert your M.2 SSD into the M.2 slot at a 30-degree angle. 3. Rotate the EZ M.2 Clip to fix the M.2 SSD. 30º...
  • Page 35 SATA_1~4: SATA 6Gb/s Connectors These connectors are SATA 6Gb/s interface ports. Each connector can connect to one SATA device. SATA_2 SATA_1 SATA_4 SATA_3 ⚠ Important Please do not fold the SATA cable at a 90-degree angle. Data loss may result during ∙...
  • Page 36 JAUD1: Front Audio Connector This connector allows you to connect audio jacks on the front panel. Signal Name Signal Name MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2: Front Panel Connectors The JFP1 connector controls the power on, power reset, and the LEDs on your PC case/chassis.
  • Page 37 CPU_PWR1~2, ATX_PWR1: Power Connectors These connectors allow you to connect an ATX power supply. CPU_PWR1~2 Signal Name Signal Name Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 Signal Name Signal Name +3.3V +3.3V CPU_PWR1~2 Ground Ground Ground PWR OK 5VSB +12V ATX_PWR1...
  • Page 38 JCI1: Chassis Intrusion Connector This connector allows you to connect the chassis intrusion switch cable. Normal Trigger the chassis (default) intrusion event Using chassis intrusion detector 1. Connect the JCI1 connector to the chassis intrusion switch/ sensor on the chassis. 2.
  • Page 39 JUSB1: USB 3.2 Gen 2 10Gbps Type-C front panel Connector This connector allows you to connect USB Type-C connector on the front panel. The connector possess a foolproof design. When you connect the cable, be sure to connect it with the corresponding orientation. USB Type-C Cable JUSB1 USB Type-C port on...
  • Page 40 In order to recharge your iPad, iPhone and iPod through USB ports, please install ∙ MSI Center utility. JTPM1: TPM Module Connector This connector is for TPM (Trusted Platform Module). Please refer to the TPM security platform manual for more details and usages.
  • Page 41 CPU_FAN1, PUMP_FAN1, SYS_FAN1~4: Fan Connectors Fan connectors can be classified as PWM (Pulse Width Modulation) Mode or DC Mode. PWM Mode fan connectors provide constant 12V output and adjust fan speed with speed control signal. DC Mode fan connectors control fan speed by changing voltage. The auto mode fan connectors can automatically detect PWM and DC mode.
  • Page 42 JOCFS1: Safe Boot Jumper This jumper is used for Safe Boot. Once enabled, the system will boot with default settings and lower PCIe (from CPU) mode. Normal Enabled (default) Apply the BIOS default settings and lower PCIe Boot with the saved BIOS settings.
  • Page 43 JBAT1: Clear CMOS (Reset BIOS) Jumper There is CMOS memory onboard that is external powered from a battery located on the motherboard to save system configuration data. If you want to clear the system configuration, set the jumpers to clear the CMOS memory. Keep Data Clear CMOS/ (default)
  • Page 44 BAT1: CMOS Battery If the CMOS battery is out of charge, the time in the BIOS will be reset and the data of system configuration will be lost. In this case, you need to replace the CMOS battery. Replacing CMOS battery 1.
  • Page 45 (12V/G/R/B) with the maximum power rating of 3A (12V). Always turn off the power supply and unplug the power cord from the power outlet ∙ before installing or removing the RGB LED strip. ∙ Please use MSI’s software to control the extended LED strip.
  • Page 46 JARGB_V2_1~2: A-RAINBOW V2 (ARGB Gen2) LED connectors The JARGB_V2 connectors allow you to connect the ARGB Gen2 and the ARGB-based LED strips. The JARGB_V2 connector supports up to 240 individually addressable RGB LEDs with maximum power rating of 3A (5V). Signal Name Signal Name Data...
  • Page 47 Always turn off the power supply and unplug the power cord from the power outlet ∙ before installing or removing the addressable RGB LED strip. Please use MSI’s software to control the extended LED strip. ∙ EZ Debug LED These LEDs indicate the debug status of the motherboard.
  • Page 48 Installing OS, Drivers & MSI Center Please download and update the latest utilities and drivers at www.msi.com Installing Windows 10/ Windows 11 1. Power on the computer. 2. Insert the Windows 10/ Windows 11 installation disc/USB into your computer. 3. Press the Restart button on the computer case.
  • Page 49 2. Select Start > Settings > Windows Update, and then select Check for updates. 3. MSI Driver Utility Installer will pop up automatically. 4. Select the I have read and agree to the MSI Terms of Use check box, and then click Next.
  • Page 50 5. Check the Select All checkbox in the lower-left corner and click Install to install MSI Center and drivers. The installation progress will be shown at the bottom. 6. Once the progress has completed, click Finish.
  • Page 51 MSI Center is an application that helps you easily optimize game settings and smoothly use content creation softwares. It also allows you to control and synchronize LED light effects on PCs and other MSI products. With MSI Center, you can customize ideal modes, monitor system performance, and adjust fan speed.
  • Page 52 UEFI has many new functions and advantages that traditional BIOS cannot achieve, and it will completely replace BIOS in the future. The MSI UEFI BIOS uses UEFI as the default boot mode to take full advantage of the new chipset’s capabilities.
  • Page 53 * When you press F10, a confirmation window appears and it provides the modification information. Select between Yes or No to confirm your choice. BIOS User Guide If you’d like to know more instructions on setting up the BIOS, please refer to https://download.msi.com/archive/mnu_exe/mb/AMDAM5BIOS.pdf or scan the QR code to access. ⚠ Important...
  • Page 54 Updating BIOS Updating BIOS with M-FLASH Before updating: Please download the latest BIOS file that matches your motherboard model from MSI website. And then save the BIOS file into the USB flash drive. Updating BIOS: 1. Switch to the target BIOS ROM by Multi-BIOS switch. Please skip this step if your motherboard doesn’t has this switch.
  • Page 55 1. Please download the latest BIOS file that matches your motherboard model from the MSI® website. 2. Rename the BIOS file to MSI.ROM, and save it to the root of the USB storage device. 3. Connect the power supply to CPU_PWR1 and ATX_PWR1. (No need to install CPU and memory.)
  • Page 56 Inhalt Schnellstart .......................3 Spezifikationen ....................16 Besondere Funktionen ..................20 Lieferumfang ....................21 Anschlüsse auf der Rückseite .................22 LAN Port LED Zustandstabelle ................23 Audiobuchsen ....................... 23 Antennen installieren ................... 25 Übersicht der Komponenten ................26 CPU Sockel ......................27 DIMM Steckplätze ....................28 PCI_E1~3: PCIe Erweiterungssteckplätze ............
  • Page 57 Installation von OS, Treibern & MSI Center ............46 Installation von Treibern mit dem MSI Driver Utility Installer ......47 MSI Center ......................49 UEFI BIOS ......................50 BIOS Setup ......................51 Reset des BIOS ..................... 52 Aktualisierung des BIOS ..................52...
  • Page 58 Schnellstart Danke, dass Sie das MSI® Motherboard gewählt haben. Dieser Abschnitt der Kurzanleitung bietet eine Demo zur Installation Ihres Computers. Manche Installationen bieten auch die Videodemonstrationen. Klicken Sie auf die URL, um diese Videoanleitung mit Ihrem Browser auf Ihrem Handy oder Table anzusehen. Oder scannen Sie auch den QR Code mit Ihrem Handy, um die URL zu öffnen.
  • Page 59 Sicherheitshinweis ∙ Die im Paket enthaltene Komponenten sind der Beschädigung durch elektrostatischen Entladung (ESD). Beachten Sie bitte die folgenden Hinweise, um die erfolgreichen Computermontage sicherzustellen. ∙ Stellen Sie sicher, dass alle Komponenten fest angeschlossen sind. Lockere Steckverbindungen können Probleme verursachen, zum Beispiel: Der Computer erkennt eine Komponente nicht oder startet nicht.
  • Page 60 Hinweise zum Gehäuseabstandshalter Um eine Beschädigung des Motherboards zu vermeiden, sind unnötige Abstandshalter zwischen den Motherboard-Schaltkreisen und dem Computergehäuse verboten. Die Schilder „Case Standoff Keep Out Zone (Gehäuseabstandszone freihalten )“ auf der Rückseite des Motherboards (wie unten gezeigt) dienen als entsprechender Hinweis für den Anwender.
  • Page 61 Installation des Prozessors ⚽ ∙ https://youtu.be/cltgIYiGtWY...
  • Page 62 ⚠ Wichtig Wenn Sie den schraubbaren CPU-Kühlkörper installieren, folgen Sie bitte der Abbildung unten, um zuerst das Retentionsmodul zu entfernen und dann den Kühlkörper zu installieren.
  • Page 63 Installation des DDR5-Speichers ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
  • Page 64 Anschließen der Frontpanel-Stiftleiste ⚽ ∙ http://youtu.be/DPELIdVNZUI Power-LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
  • Page 65 Installation des Motherboards ⚽ ∙ https://youtu.be/wWI6Qt51Wnc Drehmoment 3 kgf·cm* *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
  • Page 66 Stromanschlüsse anschliessen ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR1~2...
  • Page 67 Installation der SATA-Laufwerke ⚽ ∙ http://youtu.be/RZsMpqxythc...
  • Page 68 Einbau der Grafikkarte ⚽ ∙ http://youtu.be/mG0GZpr9w_A...
  • Page 69 Peripheriegeräte...
  • Page 70 Einschalten...
  • Page 71 Spezifikationen ∙ Unterstützt Desktop-Prozessoren der AMD Ryzen™ 7000-Serie* ∙ Prozessor Sockel AM5 * Bitte besuchen Sie www.msi.com, um den neuesten Support-Status zu erhalten, wenn neue Prozessoren veröffentlicht werden. Chipsatz AMD B650 Chipsatz ∙ 4x DDR5 Speicherplätze, aufrüstbar bis 192 GB* ∙...
  • Page 72 Fortsetzung der vorherigen Spalte ∙ 4x SATA 6Gb/s Anschlüsse SATA Anschlüsse • SATA_1~4 (vom B650 Chipsatz) ∙ 2x M.2 Steckplätze (Key M) • M2_1 Steckplatz (von CPU) • Unterstützt bis zu PCIe 4.0 x4 M.2 SSD Steckplätze • Unterstützt 2280/ 22110 Speichergeräte •...
  • Page 73 Fortsetzung der vorherigen Spalte ∙ 1x 24-poliger ATX Stromanschluss Stromanschlüsse ∙ 2x 8-poliger +12V Stromanschluss ∙ 1x USB 3.2 Gen 2 10Gbit/s Typ-C Frontplattenanschluss (vom B650 Chipsatz) ∙ 1x USB 3.2 Gen 1 5Gbit/s Anschluss (vom B650 Chipsatz) Interne USB •...
  • Page 74 ∙ 1x 256 Mb Flash ∙ UEFI AMI BIOS BIOS Funktionen ∙ ACPI 6.4, SMBIOS 3.5 ∙ Mehrsprachenunterstützung ∙ Treiber ∙ MSI Center ∙ MSI APP Player (BlueStacks) Software ∙ CPU-Z MSI GAMING ∙ Norton 360 Deluxe ∙ AIDA64 Extreme - MSI Edition...
  • Page 75 • Super Charger • Mystic Light • Gerätebeschleunigung • Mystic Light Extension (RGB) • Smart Image Finder • Mystic Light Extension (A-RAINBOW • MSI Companion • Systemdiagnose • Ambient Link Thermische Eigenschaften BIOS • Erweitertes Kühlkörperdesign • Click BIOS 5 •...
  • Page 76 Lieferumfang Überprüfen Sie den Packungsinhalt des Mainboards. Die Packung sollte enthalten: Platine • 1x Motherboard Dokumentation • 1x Schnellinstallationsanleitung • 1x Zulassungshinweise der Europäischen Union Kabel • 1x SATA6Gb/s Kabel Zubehör • 1x Wi-Fi-Antennenset • 1x Anschlussblende • 2x EZ M.2 Clip-Packet (1 Set pro Packung) ⚠...
  • Page 77 Anschlüsse auf der Rückseite Artikel Beschreibung Flash BIOS Taste - Auf der Seite 53 finden Sie eine Anleitung für eine BIOS-Aktualisierung per Flash BIOS Taste. DisplayPort 2,5 Gbit/s LAN-Anschluss USB 3.2 Gen 2 10Gbit/s Typ-A Anschluss (von CPU) USB 3.2 Gen 1 (5Gbit/s) Typ-A Anschlüsse (von Hub-1074) Wi-Fi Antennenanschlüsse Audiobuchsen HDMI™...
  • Page 78 LAN Port LED Zustandstabelle Verbindung/ Aktivität LED Geschwindigkeit LED Zustand Bezeichnung Zustand Geschwindigkeit Keine Verbindung Off (Aus) 10 Mbit/s Gelb Verbindung Grün 100/1000 Mbit/s Blinkt Datenaktivität Orange 2,5 Gbit/s Audiobuchsen Audiobuchsen für den Anschluss von einem Kopfhörer und Mikrofon Audiobuchsen für Stereo-Lautsprecher AUDIO INPUT...
  • Page 79 Audiobuchsen für 4 Kanal Anlage AUDIO INPUT Rear Front Audiobuchsen für 5.1 Kanal Anlage AUDIO INPUT Rear Front Center/ Subwoofer Audiobuchsen für 7.1 Kanal Anlage AUDIO INPUT Rear Front Side Center/ Subwoofer...
  • Page 80 Antennen installieren 1. Schrauben Sie die Antennen fest an die Antennenanschlüsse, wie gezeigt. 2. Richten Sie die Antennenspitzen aus.
  • Page 81 Übersicht der Komponenten JRGB2 JARGB_V2_2 SYS_FAN2 ATX_PWR1 JUSB1 SYS_FAN4 M2_1 JTPM1 PCI_E1 SATA▼_1▲_2 SATA▼_3▲_4 PCI_E2 M2_2 SYS_FAN3 PCI_E3 JARGB_V2_1 JFP1...
  • Page 82 Sie jedoch bitte sicher, dass die betroffenen Komponenten mit den abweichenden Einstellungen während des Übertaktens zurecht kommen. Von jedem Versuch des Betriebes außerhalb der Produktspezifikationen kann nur abgeraten werden. MSI übernehmt keinerlei Garantie für die Schäden und Risiken, die aus einem unzulässigem Betrieb oder einem Betrieb außerhalb der Produktspezifikation resultieren.
  • Page 83 Es wird empfohlen, ein effizienteres Speicherkühlsystem bei einer Vollbestückung ∙ des DIMMs oder beim Übertakten zu verwenden. Die Stabilität und Kompatibilität beim Übertakten der installierten Speichermodule ∙ sind abhängig von der installierten CPU und den installierten Geräten. ∙ Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter: www.msi.com.
  • Page 84 PCI_E1~3: PCIe Erweiterungssteckplätze PCI_E1: PCIe 4.0 x16 (von CPU) PCI_E2: PCIe 3.0 x1 (vom B650 Chipsatz) PCI_E3: PCIe 4.0 x4 (vom B650 Chipsatz) ⚠ Wichtig ∙ Wenn Sie eine große und schwere Grafikkarte einbauen, benötigen Sie einen Grafikkarten-Stabilisator (Graphics Card Bolster) der das Gewicht trägt und eine Verformung des Steckplatzes vermeidet.
  • Page 85 M2_1~2: M.2 Steckplätze (Key M) M2_1 M2_2 ⚠ Wichtig Wenn Ihre M.2-SSD mit einem eigenen Kühlkörper ausgestattet ist, entfernen Sie bitte die M.2-Platte und installieren Sie dann die M.2-SSD im M.2-Steckplatz. Installieren Sie nicht den mit Ihrem Motherboard gelieferten Kühlkörper. Installieren des M.2-Moduls im M2_1-Steckplatz 1.
  • Page 86 3. Installieren Sie das mitgelieferte EZ M.2-Clip-Kit im M.2-Loch entsprechend der 2280-SSD-Länge. Überspringen Sie diesen Schritt, wenn Sie 22110 SSD installieren. 4. Stecken Sie eine M.2-SSD im 30-Grad-Winkel in den M.2-Steckplatz. 5. Drehen Sie den EZ M.2 Clip, um die M.2 SSD zu befestigen. 30º...
  • Page 87 Installieren des M.2-Moduls im M2_2-Steckplatz 1. Wenn kein EZ M.2 Clip installiert ist, installieren Sie bitte das mitgelieferte EZ M.2 Clip-Kit entsprechend Ihrer SSD-Länge im M.2-Steckplatz. 2. Stecken Sie eine M.2-SSD im 30-Grad-Winkel in den M.2-Steckplatz. 3. Drehen Sie den EZ M.2 Clip, um die M.2 SSD zu befestigen. 30º...
  • Page 88 SATA_1~4: SATA 6Gb/s Anschlüsse Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle SATA 6 Gb/s. Pro Anschluss kann ein SATA Gerät angeschlossen werden. SATA_2 SATA_1 SATA_4 SATA_3 ⚠ Wichtig Knicken Sie das SATA-Kabel nicht in einem 90° Winkel. Datenverlust könnte die ∙ Folge sein.
  • Page 89 JAUD1: Audioanschluss des Frontpanels Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen eines Frontpanels. Signalname Signalname MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2: Frontpanel-Anschlüsse Der JFP1-Anschluss steuert das Einschalten, Zurücksetzen und die LEDs an Ihrem PC-Gehäuse/Gehäuse.
  • Page 90 CPU_PWR1~2, ATX_PWR1: Stromanschlüsse Mit diesen Anschlüssen verbinden Sie die ATX Stromstecker. CPU_PWR1~2 Signalname Signalname Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 Signalname Signalname +3,3V +3,3V CPU_PWR1~2 Ground Ground Ground PWR OK 5VSB +12V ATX_PWR1 +12V +3,3V +3,3V -12V Ground PS-ON# Ground...
  • Page 91 JCI1: Gehäusekontaktanschluss Dieser Anschluss wird mit einem Kontaktschalter verbunden Normal Löse den (Standardwert) Gehäuseeingriff aus Gehäusekontakt-Detektor verwenden 1. Schließen Sie den JCI1 -Anschluss am Gehäusekontakt-Schalter/ Sensor am Gehäuse an. 2. Schließen Sie die Gehäuseabdeckung. 3. Gehen Sie zu BIOS > SETTINGS > Security > Chassis Intrusion Configuration. 4.
  • Page 92 JUSB1: USB 3.2 Gen 2 10Gbit/s Typ-C Frontplattenanschluss Mit diesem Anschluss können Sie den USB 3.2 Gen 2 Typ-C Anschluss auf dem Frontpanel verbinden. Der Anschluss verfügt über ein besonders sicheres Design. Wenn Sie das Kabel anschließen, müssen Sie es in der entsprechenden Ausrichtung verbinden.
  • Page 93 Schäden kommen. Um ein iPad, iPhone und einen iPod über USB-Anschlüsse aufzuladen, installieren ∙ Sie bitte die MSI® Center-Dienstprogramm. JTPM1: TPM Anschluss Dieser Anschluss wird für das TPM Modul (Trusted Platform Module) verwendet. Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sie bitte dem TPM Plattform Handbuch.
  • Page 94 CPU_FAN1, PUMP_FAN1, SYS_FAN1~4: Stromanschlüsse für Lüfter Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus oder Spannungsmodus betrieben werden. Im PWM-Modus bieten die Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit per Drehzahlsteuersignal. Im DC-Modus bestimmen die Lüfteranschlüsse die Lüftergeschwindigkeit durch Ändern der Spannung. Der Auto-Modus der Lüfteranschlüsse kann den PWM- und DC-Modus automatisch erfassen.
  • Page 95 JOCFS1: Steckbrücke für sicheren Start Diese Steckbrücke wird für den sicheren Start verwendet. Nach der Aktivierung startet das System mit den Standardeinstellungen und dem niedrigeren PCIe-Modus (von der CPU). Normal Aktiviert Wenden Sie die BIOS- (Standardwert) Standardeinstellungen Booten Sie mit den und den niedrigeren gespeicherten BIOS- PCIe-Modus (von der...
  • Page 96 JBAT1: Clear CMOS Steckbrücke (Reset BIOS) Der Onboard CMOS Speicher (RAM) wird durch eine externe Spannungsversorgung durch eine Batterie auf dem Motherboard versorgt, um die Daten der Systemkonfiguration zu speichern. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen. Daten CMOS-Daten beibehalten...
  • Page 97 BAT1: CMOS-Akku Wenn die CMOS-Batterie leer ist, wird die Uhrzeit im BIOS zurückgesetzt und die Daten der Systemkonfiguration gehen verloren. In diesem Fall müssen Sie die CMOS- Batterie ersetzen. Ersetzen der Batterie 1. Drücken Sie auf die Halteklammer, um den Akku zu lösen.
  • Page 98 ∙ R/B) mit der maximalen Leistung von 3 A (12 V) Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie ∙ die RGB-LED-Streifen ein- und ausbauen. ∙ Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens.
  • Page 99 JARGB_V2_1~2: A-RAINBOW V2 (ARGB Gen2) LED Anschlüsse Mit den JARGB_V2-Anschlüssen können Sie die ARGB Gen2 und die ARGB-basierten LED-Streifen anschließen. Der JARGB_V2-Anschluss unterstützt bis zu 240 einzeln adressierbare RGB-LEDs mit einer maximalen Nennleistung von 3 A (5 V). Signalname Signalname Data No Pin Ground...
  • Page 100 ∙ Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie die RGB-LED-Streifen ein- und ausbauen. Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens. ∙ EZ DEBUG LED Diese LEDs zeigen den Debug-Status des Motherboards an.
  • Page 101 Installation von OS, Treibern & MSI Center Laden Sie die neuesten Treiber und Dienstprogramme von www.msi.com herunter und aktualisieren Sie sie. Installation von Windows 10/ Windows 11 1. Schalten Sie den Computer ein. 2. Legen Sie die Windows 10/ Windows 11-Installations-Disk oder das USB- Flashlaufwerk in das optisches Laufwerk.
  • Page 102 MSI Driver Utility Installer installieren. Informationen zur Installation des LAN-Treibers für Ihr Motherboard finden Sie unter: www.msi.com. Das MSI Driver Utility Installer wird nur einmal angezeigt. Wenn Sie es während des ∙ Vorgangs abbrechen oder schließen, lesen Sie bitte das Kapitel „Live Update“ im MSI Center-Handbuch, um die Treiber zu installieren.
  • Page 103 5. Aktivieren Sie das Kontrollkästchen „Alle auswählen“ in der unteren linken Ecke und klicken Sie auf „Installieren“, um MSI Center und Treiber zu installieren. Der Fortschritt der Installation wird am unteren Rand des Fensters angezeigt. 6. Nachdem die Installation erfolgreich ausgeführt wurde, klicken Sie auf...
  • Page 104 MSI Center MSI Center ist eine Anwendung, mit der Sie die Spieleinstellungen einfach optimieren und die Software zur Erstellung von Inhalten einstellen können. Außerdem können Sie LED-Lichteffekte in PCs und anderen MSI-Produkten steuern und synchronisieren. Mit MSI Center können Sie ideale Modi einstellen, die Systemleistung überwachen und die Lüftergeschwindigkeit anpassen.
  • Page 105 UEFI BIOS Das MSI UEFI-BIOS ist mit der UEFI-Architektur (Unified Extensible Firmware Interface) kompatibel. Das UEFI-BIOS hat viele neue Funktionen und besitzt Vorteile, die das traditionelle BIOS nicht bieten kann. Es wird zukünftige PCs und Geräte, die der UEFI-Firmware-Architektur entsprechen, vollständig unterstützen. Das MSI UEFI-BIOS verwendet UEFI als Standard-Startmodus, um die Funktionen des neuen Chipsatzes voll auszunutzen.
  • Page 106 Wählen Sie Yes, um die Wahl zu bestätigen, oder No, um die derzeitige Einstellung beizubehalten. BIOS-Benutzerhandbuch Wenn Sie weitere Anweisungen zur BIOS-Einrichtung wünschen, lesen Sie bitte https://download.msi.com/archive/mnu_exe/mb/AMDAM5BIOSde.pdf oder scannen Sie den QR-Code. ⚠ Wichtig Die Funktionen können je nach Produkt variieren.
  • Page 107 Aktualisierung des BIOS mit dem M-FLASH-Programm Vorbereitung: Laden Sie bitte die neueste BIOS Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI Website herunter. und speichern Sie die BIOS-Datei auf USB- Flash-Laufwerk. BIOS-Aktualisierungsschritte: 1. Wechseln Sie mit dem Multi-BIOS-Switch zum Ziel-BIOS-ROM. Überspringen Sie diesen Schritt, wenn Ihr Motherboard diesen Schalter nicht hat.
  • Page 108 1. Laden Sie bitte die neueste BIOS Version, die das Modell des Motherboards entspricht, von der offiziellen MSI® Website. 2. Benennen die BIOS-Datei im MSI.ROM um und speichern Sie die Datei im Root- Verzeichnis des USB 2.0-Speichermedien. 3. Verbinden Sie die Stromversorgung an dem CPU_PWR1 und ATX_PWR1-Stecker.
  • Page 109 Table des matières Démarrage rapide ......................3 Caractéristiques ......................16 Fonctions spéciales ....................20 Contenu ........................21 Connecteurs du panneau arrière ................22 Tableau d’état LED du port LAN................23 Connexion des prises audio ................. 23 Installation des antennes ..................25 Vue d’ensemble des composants ................
  • Page 110 Installer le système d’exploitation, les pilotes et MSI Center ........ 46 Installer les pilotes avec MSI Driver Utility Installer ........... 47 MSI Center ......................49 UEFI BIOS ........................50 Configuration du BIOS ..................51 Réinitialiser le BIOS....................52 Mettre le BIOS à jour .................... 52...
  • Page 111 Démarrage rapide Merci d’avoir acheté cette nouvelle carte mère MSI®. Cette section de démarrage rapide fournit des explications sur son installation dans votre ordinateur. Certains processus d’installations proposent également des démonstrations vidéo. Veuillez visiter l’URL pour regarder la vidéo sur le navigateur Web de votre téléphone ou de votre tablette.
  • Page 112 Informations de sécurité ∙ Les composants dans l’emballage peuvent être endommagés par des décharges électrostatiques (ESD). Pour vous assurer de correctement monter votre ordinateur, veuillez vous référer aux instructions ci-dessous. ∙ Assurez-vous de bien connecter tous les composants. En cas de mauvaise connexion, il se peut que l’ordinateur ne reconnaisse pas le composant et que le démarrage échoue.
  • Page 113 Avertissement pour l’installation des entretoises Pour éviter d’endommager la carte mère, il est interdit d’installer des entretoises inutiles entre le circuit de la carte mère et le boîtier de l’ordinateur. Les signes de zone interdite (Keep Out Zone) sont marqués à l’arrière de la carte mère (comme indiqué...
  • Page 114 Installation d’un processeur ⚽ ∙ https://youtu.be/cltgIYiGtWY...
  • Page 115 ⚠ Important Si vous installez un ventirad qui se fixe avec des vis, veuillez suivre la figure ci- dessous pour d’abord retirer le module de rétention puis installer le ventirad.
  • Page 116 Installation de la mémoire DDR5 ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
  • Page 117 Connexion du panneau avant ⚽ ∙ http://youtu.be/DPELIdVNZUI Power LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
  • Page 118 Installation de la carte mère ⚽ ∙ https://youtu.be/wWI6Qt51Wnc Torque : 3 kgf·cm* *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
  • Page 119 Connexion des connecteurs d’alimentation ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR1~2...
  • Page 120 Installation des disques SATA ⚽ ∙ http://youtu.be/RZsMpqxythc...
  • Page 121 Installation d’une carte graphique ⚽ ∙ http://youtu.be/mG0GZpr9w_A...
  • Page 122 Connexion des périphériques...
  • Page 123 Allumer...
  • Page 124 Caractéristiques ∙ Support des processeurs AMD Ryzen™ série 7000* ∙ Socket AM5 * Veuillez vous rendre sur le site www.msi.com pour obtenir la dernière liste des modèles supportés à mesure que de nouveaux processeurs sont introduits sur le marché. Chipset Chipset AMD B650 ∙...
  • Page 125 Suite du tableau sur la page précédente ∙ 4 x ports SATA 6 Gb/s Ports SATA • SATA_1 ~ 4 (depuis chipset B650) ∙ 2 x slots M.2 (Touche M) • Slot M2_1 (depuis CPU) • Support jusqu’à PCIe 4.0 x4 Slots SSD M.2 •...
  • Page 126 Suite du tableau sur la page précédente ∙ 1 x connecteur d’alimentation principal ATX à 24 broches Connecteurs d’alimentation ∙ 2 x connecteurs d’alimentation 12 V à 8 broches ∙ 1 x port USB 3.2 Gen 2 10 Gb/s Type-C du panneau avant (depuis chipset B650) ∙...
  • Page 127 ∙ 1 x flash 256 Mb ∙ UEFI AMI BIOS Fonctions BIOS ∙ ACPI 6.4, SMBIOS 3.5 ∙ Multilingue ∙ Pilotes ∙ MSI Center ∙ MSI APP Player (BlueStacks) Logiciel ∙ CPU-Z MSI GAMING ∙ Norton 360 Deluxe ∙ AIDA64 Extreme - MSI Edition...
  • Page 128 • Super Charger • Mystic Light • Devices Speed Up • Mystic Light Extension (RGB) • Smart Image Finder • Mystic Light Extension (A-RAINBOW • MSI Companion • System Diagnosis • Ambient Link Caractéristiques du refroidissement BIOS • Extended Heatsink Design •...
  • Page 129 Contenu Vérifiez tous les articles dans l’emballage de votre carte mère. L’emballage doit contenir : Carte mère • 1 x carte mère Documentation • 1 x guide d’installation rapide • 1 x avis réglementaire de l’Union européenne Câble • 1 x câble SATA 6Gb/s Accessoires •...
  • Page 130 Connecteurs du panneau arrière Élément Description Bouton Flash BIOS - Veuillez vous référer à la page 53 pour la mise à jour du BIOS avec le bouton Flash BIOS. DisplayPort Prise LAN 2,5 Gb/s Port USB 3.2 Gen 2 10 Gb/s Type-A (depuis CPU) Ports USB 3.2 Gen 1 5 Gb/s Type-A (depuis Hub-1074) Connecteurs d’antenne Wi-Fi Prises audio...
  • Page 131 Tableau d’état LED du port LAN LED indiquant la connexion et LED indiquant la vitesse l’activité État Vitesse État Description Éteint 10 Mb/s Éteint Pas de connexion Vert 100/1000 Mb/s Jaune Connexion correcte Orange 2,5 Gb/s Clignote Activité en cours Connexion des prises audio Schéma de connexion des prises audio au casque et au microphone Schéma de connexion de la prise audio au haut-parleur stéréo...
  • Page 132 Schéma de connexion des prises audio aux haut-parleurs 4 canaux AUDIO INPUT Rear Front Schéma de connexion des prises audio aux haut-parleurs 5.1 canaux AUDIO INPUT Rear Front Center/ Subwoofer Schéma de connexion des prises audio aux haut-parleurs 7.1 canaux AUDIO INPUT Rear Front...
  • Page 133 Installation des antennes 1. Vissez fermement les antennes aux connecteurs dédiés, comme illustré ici. 2. Orientez les antennes.
  • Page 134 Vue d’ensemble des composants JRGB2 JARGB_V2_2 SYS_FAN2 ATX_PWR1 JUSB1 SYS_FAN4 M2_1 JTPM1 PCI_E1 SATA▼_1▲_2 SATA▼_3▲_4 PCI_E2 M2_2 SYS_FAN3 PCI_E3 JARGB_V2_1 JFP1...
  • Page 135 Veuillez garder le capot de protection du processeur après l’installation du ∙ processeur. Selon les exigences de RMA (Return Merchandise Authorization), MSI n’acceptera pas les cartes mère dont le capot de protection aura été retiré. Lors de l’installation d’un processeur, n’oubliez pas d’installer un ventilateur ∙...
  • Page 136 ∙ La stabilité et la compatibilité du module de mémoire lors de l’overclocking dépendent du processeur et des périphériques installés. Veuillez vous référer au site www.msi.com pour plus d’informations sur la mémoire ∙ compatible.
  • Page 137 Important ∙ Si vous installez une carte graphique lourde, il vous faut utiliser un outil comme la barre de support MSI pour supporter son poids et pour éviter la déformation du slot. ∙ Si vous choisissez d’installer une seule carte d’extension PCIe x16, nous vous recommandons d’utiliser le slot PCI_E1 pour profiter de performances optimales.
  • Page 138 M2_1~2 : Slots M.2 (Touche M) M2_1 M2_2 ⚠ Important Si votre SSD M.2 dispose de son propre système de dissipation de chaleur, retirez la plaque de base ou le cube en caoutchouc du slot M.2 avant d’installer le SSD M.2. Veuillez ne pas réinstaller le dissipateur fourni avec votre carte mère.
  • Page 139 3. Installez le kit de clips EZ M.2 fourni dans le trou M.2 selon la longueur du SSD 2280. Ignorez cette étape si vous installez un SSD 22110. 4. Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés. 5.
  • Page 140 Installation du module M.2 dans le slot M2_2 1. Installez le kit de clips EZ M.2 fourni dans le slot M.2 selon la longueur du SSD. 2. Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés. 3.
  • Page 141 SATA_1~4 : Connecteurs SATA 6 Gb/s Ces connecteurs utilisent une interface SATA 6 Gb/s. Chaque connecteur peut être relié à un appareil SATA. SATA_2 SATA_1 SATA_4 SATA_3 ⚠ Important Veuillez ne pas plier les câbles SATA à 90° car cela pourrait entraîner une perte de ∙...
  • Page 142 JAUD1 : Connecteur audio avant Ce connecteur vous permet de connecter les prises audio sur le panneau avant. Broche Nom de signal Broche Nom de signal MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2 : Connecteurs du panneau avant Le connecteur JFP1 contrôle la mise sous tension, la réinitialisation de l’alimentation...
  • Page 143 CPU_PWR1~2, ATX_PWR1 : Connecteurs d’alimentation Ces connecteurs vous permettent de connecter une alimentation ATX. CPU_PWR1~2 Broche Nom de signal Broche Nom de signal Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 Broche Nom de signal Broche Nom de signal +3.3V +3.3V CPU_PWR1~2...
  • Page 144 JCI1 : Connecteur d’intrusion châssis Ce connecteur vous permet de connecter le câble d’interrupteur d’intrusion châssis. Normal Commencer l’activité (défaut) d’intrusion châssis Utilisation du détecteur d’intrusion châssis 1. Reliez le connecteur JCI1 à l’interrupteur ou au capteur d’intrusion châssis situé sur le boîtier du PC.
  • Page 145 JUSB1 : Connecteur USB 3.2 Gen 2 10 Gb/s Type-C du panneau avant Ce connecteur vous permet de connecter le connecteur USB Type-C sur le panneau avant. Pour plus de sécurité, ce connecteur a été conçu pour offrir une excellente robustesse.
  • Page 146 éviter d’endommager la carte mère. ∙ Pour recharger votre iPad, iPhone et iPod par l’intermédiaire d’un port USB, veuillez installer l’utilitaire MSI Center. JTPM1 : Connecteur de module TPM Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous référer au manuel du module TPM pour plus d’informations.
  • Page 147 CPU_FAN1, PUMP_FAN1, SYS_FAN1~4 : Connecteurs de ventilateur Les connecteurs de ventilateur peuvent être utilisés en mode PWM (Pulse Width Modulation) et en mode DC. En mode PWM, les connecteurs fournissent une sortie de 12 V constante et ajustent la vitesse du ventilateur avec un signal de contrôle de vitesse.
  • Page 148 JOCFS1 : Cavalier de démarrage sécurisé Ce cavalier est utilisé pour le démarrage sécurisé. Une fois activé, le système démarrera avec les paramètres par défaut et le mode PCIe inférieur (depuis CPU). Normal Activé (défaut) Appliquer les paramètres par défaut Démarrez avec les paramètres BIOS du BIOS et le mode...
  • Page 149 JBAT1 : Cavalier Clear CMOS (Réinitialiser le BIOS) Une mémoire CMOS est intégrée et est alimentée en externe par une batterie située sur la carte mère afin de conserver les données de configuration système. Si vous souhaitez effacer la configuration du système, réglez le cavalier pour effacer la mémoire CMOS.
  • Page 150 BAT1 : Pile CMOS Si la pile CMOS est déchargée, l’heure dans le BIOS sera réinitialisée et les données de configuration du système seront perdues. Dans ce cas, vous devez remplacer la pile CMOS. Remplacement de la pile CMOS 1. Poussez le clip de retenue pour libérer la pile. 2.
  • Page 151 2 mètres maximum avec une puissance nominale maximale de 3 A (12 V). Avant d’installer ou de retirer le ruban LED RGB, veillez à toujours éteindre ∙ l’alimentation et à débrancher le cordon d’alimentation de la prise électrique. ∙ Veuillez utiliser un logiciel de MSI dédié pour contrôler le ruban d’extension LED.
  • Page 152 JARGB_V2_1~2 : Connecteurs LED A-RAINBOW V2 (ARGB Gen2) Les connecteurs JARGB_V2 vous permettent de connecter les rubans LED ARGB Gen2 et ARGB. Le connecteur JARGB_V2 supporte jusqu’à 240 LED RGB adressables individuellement avec une puissance nominale maximale de 3 A (5 V). Broche Nom de signal Broche...
  • Page 153 Avant d’installer ou de retirer le ruban LED RGB adressable, veillez à toujours éteindre l’alimentation et à débrancher le cordon d’alimentation de la prise électrique. Veuillez utiliser un logiciel de MSI dédié pour contrôler le ruban d’extension LED. ∙ EZ Debug LED Ces LED indiquent l’état de débogage de la carte mère.
  • Page 154 Installer le système d’exploitation, les pilotes et MSI Center Veuillez vous référer au site www.msi.com pour télécharger et mettre à jour les derniers utilitaires et pilotes. Installer Windows 10/Windows 11 1. Allumez l’ordinateur. 2. Insérez le disque ou la clé USB d’installation de Windows 10/Windows 11 dans votre ordinateur.
  • Page 155 Rechercher des mises à jour. 3. MSI Driver Utility Installer apparaîtra automatiquement. 4. Cochez la case J’ai lu et j’accepte les conditions d’utilisation de MSI (I have read and agree to the MSI Terms of Use), puis cliquez sur Suivant (Next).
  • Page 156 5. Cochez la case Sélectionner tout (Select All) dans le coin inférieur gauche et cliquez sur Installer (Install) pour installer MSI Center et les pilotes. La progression de l’installation sera affichée en bas. 6. Une fois la progression terminée, cliquez sur Terminer (Finish).
  • Page 157 MSI Center MSI Center est une application qui vous aide à optimiser facilement les paramètres de jeu et à utiliser les logiciels de création de contenu de manière intuitive. Elle vous permet également de contrôler et de synchroniser les effets de lumière LED sur les PC et autres produits MSI.
  • Page 158 BIOS traditionnel. Le BIOS UEFI est ainsi voué à totalement remplacer le BIOS traditionnel à l’avenir. Le BIOS UEFI de MSI utilise UEFI comme mode de démarrage par défaut pour profiter au maximum des capacités du nouveau chipset.
  • Page 159 Choisissez entre Oui et Non pour confirmer. Guide d’utilisation du BIOS Si vous souhaitez en savoir plus sur la configuration du BIOS, veuillez vous référer au fichier https://download.msi.com/archive/mnu_exe/mb/ AMDAM5BIOSfr.pdf ou scannez le code QR pour y accéder. ⚠...
  • Page 160 Avant la mise à jour : Veuillez télécharger la dernière version du BIOS compatible à votre carte mère sur le site MSI. Ensuite, veuillez sauvegarder le profil BIOS sur la clé USB. Mettre le BIOS à jour : 1. Accédez au BIOS ROM voulu avec le commutateur Multi-BIOS. Ignorez cette étape si votre carte mère ne possède pas ce commutateur.
  • Page 161 1. Veuillez télécharger la dernière version du BIOS compatible à votre carte mère sur le site MSI®. 2. Renommez le profil BIOS en MSI.ROM et enregistrez-le à la racine de la clé USB. 3. Connectez l’alimentation aux connecteurs CPU_PWR1 et ATX_PWR1. (Pas besoin d’installer le processeur et la mémoire.)
  • Page 162 Содержание Краткое руководство по установке ................3 Технические характеристики .................. 16 Эксклюзивные функции ................... 20 Комплект поставки ....................21 Разъемы задней панели ..................22 Таблица состояний индикатора порта LAN ............23 Подключение аудиоразъемов ................23 Установка антенн....................25 Компоненты материнской платы ................26 Процессорный...
  • Page 163 Установка ОС, драйверов и MSI Center ..............46 Установка драйверов с помощью MSI Driver Utility Installer ......47 MSI Center ......................49 UEFI BIOS ........................50 Настройка BIOS....................51 Сброс BIOS ......................52 Обновление BIOS ....................52...
  • Page 164 Краткое руководство по установке Благодарим вас за покупку новой материнской платы MSI®. В этом разделе приведены демонстрационные схемы установки компьютера. Для некоторых моделей также доступны видеоинструкции. Чтобы посмотреть видео, посетите веб- сайт по URL-адресу или отсканируйте QR-код и откройте веб-сайт в веб-браузере...
  • Page 165 Безопасное использование продукции ∙ Компоненты, входящие в комплект поставки могут быть повреждены статическим электричеством. Для успешной сборки компьютера, пожалуйста, следуйте указаниям ниже. ∙ Убедитесь, что все компоненты компьютера подключены должным образом. Ослабленные соединения компонентов могут привести как к сбоям в работе, так и...
  • Page 166 Уведомление о стойках для крепления материнской платы Во избежание повреждения материнской платы, запрещается устанавливать любые ненужные стойки в зонах электрических дорожек материнской платы для крепления ее в корпусе компьютера. Знаки «Case standoff keep out zone» (зона, где запрещается устанавливать стойки) отмечены на задней стороне материнской платы...
  • Page 167 Установка процессора ⚽ ∙ https://youtu.be/cltgIYiGtWY...
  • Page 168 ⚠ Внимание! Чтобы установить кулер с креплением на винтах, следуйте указаниям на рисунках ниже. Сначала удалите фиксирующий модуль, затем установите кулер.
  • Page 169 Установка модуля памяти DDR5 ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
  • Page 170 Подключение разъема на передней панели ⚽ ∙ http://youtu.be/DPELIdVNZUI Power LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
  • Page 171 Установка материнской платы ⚽ ∙ https://youtu.be/wWI6Qt51Wnc Крутящий момент: 3 кгс·см* *3 кгс·см = 0.3 Н·м = 2.6 фунт- сила·дюйм...
  • Page 172 Подключение разъема питания ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR1~2...
  • Page 173 Установка оптического привода с интерфейсом SATA ⚽ ∙ http://youtu.be/RZsMpqxythc...
  • Page 174 Установка видеокарты ⚽ ∙ http://youtu.be/mG0GZpr9w_A...
  • Page 175 Подключение периферийных устройств...
  • Page 176 Включение питания...
  • Page 177 Технические характеристики ∙ Поддержка процессоров AMD Ryzen™ 7000-серии для настольных ПК* Процессор ∙ Процессорный сокет AM5 * Обратитесь www.msi.com, чтобы получить последнюю информацию о поддержке новых процессоров. Чипсет AMD B650 ∙ 4x слота памяти DDR5 с поддержкой до 192ГБ* ∙ Поддержка 1R 4800 МГц по стандартам JEDEC ∙...
  • Page 178 Продолжение с предыдущей страницы ∙ 1x порт HDMI™ 2.1 в режиме HDR, с поддержкой максимального разрешения 4K 60Гц* ∙ 1x порт DisplayPort 1.4, с поддержкой максимального Встроенная разрешения 4K 60Гц* графика * Доступно для процессоров с интегрированной графикой. ** Спецификации ведиокарт могут меняться в зависимости от установленного...
  • Page 179 Продолжение с предыдущей страницы ∙ 1x 24-контактный разъем питания ATX Разъемы питания ∙ 2x 8-контактных разъема питания +12В ∙ 1x порт USB 3.2 Gen 2 10Gbps Type-C на передней панели (от чипсета B650) ∙ 1x разъем USB 3.2 Gen 1 5Гб/с (от чипсета B650) Внутренний...
  • Page 180 ∙ UEFI AMI BIOS Параметры BIOS ∙ ACPI 6.4, SMBIOS 3.5 ∙ Мультиязычный интерфейс ∙ Драйверы ∙ MSI Center ∙ MSI APP Player (BlueStacks) Программное обеспечение ∙ CPU-Z MSI GAMING ∙ Norton 360 Deluxe ∙ AIDA64 Extreme - MSI Edition...
  • Page 181 • Mystic Light • Super Charger • Mystic Light Extension (RGB) • Devices Speed Up • Mystic Light Extension (A-RAINBOW • Smart Image Finder • MSI Companion • Ambient Link • System Diagnosis BIOS Охлаждение • Click BIOS 5 • Extended Heatsink Design •...
  • Page 182 Комплект поставки Проверьте комплект поставки материнской платы. В него должны входить следующие элементы: Материнская плата • Материнская плата, 1 шт. Документы • Руководство по быстрой установке, 1 шт. • Уведомление о соответствии стандартам Европейского Союза, 1 шт. Кабели • Кабель 6Гб/с, 1 шт. Аксессуары...
  • Page 183 Разъемы задней панели Пункт Описание Кнопка Flash BIOS - Обратитесь к странице 53 для получения информации об обновлении BIOS при помощи кнопки Flash BIOS. DisplayPort Порт LAN 2.5 Гбит/с Порт USB 3.2 Gen 2 10Гбит/с Type-A (от процессора) Порты USB 3.2 Gen 1 5Гб/с Type-A (от Hub-1074) Разъемы...
  • Page 184 Таблица состояний индикатора порта LAN Подключение/ Работа Скорость передачи данных индикатора Состояние Скорость Состояние Описание Выкл. 10 Мбит/с Выкл. Не подключен Зеленый 100/1000 Мбит/с Желтый Подключен Оранжевый 2.5 Гбит/с Мигает Передача данных Подключение аудиоразъемов Подключение наушников и микрофона Подключение внешнего стерео усилителя (колонок) AUDIO INPUT...
  • Page 185 Подключение 4-канальной звуковой системы AUDIO INPUT Rear Front Подключение звуковой системы 5.1 AUDIO INPUT Rear Front Center/ Subwoofer Подключение звуковой системы 7.1 AUDIO INPUT Rear Front Side Center/ Subwoofer...
  • Page 186 Установка антенн 1. Прикрутите антенну к разъему антенны WiFi, как показано на рисунке ниже. 2. Отрегулируйте угол наклона антенны.
  • Page 187 Компоненты материнской платы JRGB2 JARGB_V2_2 SYS_FAN2 ATX_PWR1 JUSB1 SYS_FAN4 M2_1 JTPM1 PCI_E1 SATA▼_1▲_2 SATA▼_3▲_4 PCI_E2 M2_2 SYS_FAN3 PCI_E3 JARGB_V2_1 JFP1...
  • Page 188 питания. Пожалуйста, сохраните защитную крышку процессорного сокета после установки ∙ процессора. Любые возможные гарантийные случаи, связанные с работой материнской платы, MSI® будет рассматривать только, при наличии защитной крышки на процессорном сокете. При установке процессора обязательно установите процессорный кулер. Кулер, ∙...
  • Page 189 При установке памяти во все слоты, а также при ее разгоне, рекомендуется использовать более эффективную систему охлаждения памяти. ∙ Совместимость и стабильность работы установленных модулей памяти при разгоне зависит от установленного процессора и других устройств. Пожалуйста, обратитесь www.msi.com для получения дополнительной ∙ информации о совместимых модулях памяти.
  • Page 190 ⚠ Внимание! ∙ При установке массивной видеокарты, необходимо использовать такой инструмент, как MSI Graphics Card Bolster для поддержки веса графической карты и во избежание деформации слота. ∙ Для установки одной карты расширения PCIe x16 с оптимальной производительностью рекомендуется использовать слот PCI_E1.
  • Page 191 M2_1~2: Разъемы M.2 (Ключ M) M2_1 M2_2 ⚠ Внимание! В случае, если M.2 SSD оснащен собственным радиатором, удалите пластину M.2 или резиновый кубик в разъеме M.2, затем установите M.2 SSD. Не устанавливайте дополнительный радиатор, поставляемый с материнской платой. Установка модуля M.2 в разъем M2_1 1.
  • Page 192 3. Установите прилагаемый комплект зажима EZ M.2 в отверстие M.2 в соответствии с длиной 2280 SSD. Пропустите этот шаг при установке 22110 SSD. 4. Вставьте M.2 SSD в разъем М.2 под углом 30 градусов. 5. Поверните зажим EZ M.2, чтобы зафиксировать M.2 SSD. 30º...
  • Page 193 Установка модуля M.2 в разъем M2_2 1. Установите прилагаемый комплект зажима EZ M.2 в слот M.2 в соответствии с длиной твердотельного накопителя. 2. Вставьте M.2 SSD в разъем М.2 под углом 30 градусов. 3. Поверните зажим EZ M.2, чтобы зафиксировать M.2 SSD. 30º...
  • Page 194 SATA_1~4: Разъемы SATA 6Гбит/с Эти разъемы представляют собой интерфейсные порты SATA 6Гбит/с. К каждому порту можно подключить одно устройство SATA. SATA_2 SATA_1 SATA_4 SATA_3 ⚠ Внимание! Избегайте перегибов кабеля SATA под прямым углом. В противном случае, ∙ возможна потеря данных при передаче. Кабели...
  • Page 195 JAUD1: Разъем аудио передней панели Данный разъем предназначен для подключения аудиоразъемов передней панели. Контакт Название сигнала Контакт Название сигнала MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2: Разъемы передней панели Разъем...
  • Page 196 CPU_PWR1~2, ATX_PWR1: Разъемы питания Данные разъемы предназначены для подключения блока питания ATX. CPU_PWR1~2 Контакт Название сигнала Контакт Название сигнала Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 Контакт Название сигнала Контакт Название сигнала +3.3V +3.3V CPU_PWR1~2 Ground Ground Ground PWR OK 5VSB +12V...
  • Page 197 JCI1: Разъем датчика открытия корпуса К этому разъему подключается кабель от датчика открытия корпуса. Нормально Разрешить запись по (По умолчанию) событию открытия корпуса Использование датчика открытия корпуса 1. Подключите датчик открытия корпуса к разъему JCI1. 2. Закройте крышку корпуса. 3. Войдите в BIOS > SETTINGS > Security > Chassis Intrusion Configuration. 4.
  • Page 198 JUSB1: Разъем USB 3.2 Gen 2 10Гбит/с Type-C на передней панели Данный разъем предназначен для подключения разъема USB Type-C на передней панели. Данный коннектор имеет защиту от неправильного подключения. При подключении кабеля убедитесь, что коннектор сориентирован правильно относительно разъема. Кабель USB Type-C JUSB1 Порт...
  • Page 199 контакты VCC и земли. Для того, чтобы зарядить ваш iPad, iPhone и iPod через порты USB, пожалуйста, ∙ установите утилиту MSI Center. JTPM1: Разъем модуля ТРМ Данный разъем используется для подключения модуля ТРМ (Trusted Platform Module). Дополнительные сведения см. в описании модуля ТРМ.
  • Page 200 CPU_FAN1, PUMP_FAN1, SYS_FAN1~4: Разъемы вентиляторов Разъемы вентиляторов можно разделить на два типа: с PWM (PulseWidth Modulation) управлением и управлением постоянным током. Разъемы вентиляторов с PWM управлением имеют контакт с постоянным напряжением 12В, а также контакт с сигналом управления скоростью вращения. Управление скоростью...
  • Page 201 JOCFS1: Джампер безопасной загрузки Этот джампер используется для безопасной загрузки. При включении джампера безопасной загрузки система загрузится с настройками по умолчанию в режиме PCIe с низкой пропускной способностью (от процессора). Нормально Включено (По умолчанию) Применение настроек Загрузка с BIOS по умолчанию в сохраненными...
  • Page 202 JBAT1: Джампер очистки данных CMOS (Сброс BIOS) На плате установлена CMOS память с питанием от батарейки для хранения данных о конфигурации системы. Для сброса конфигурации системы (очистки данных CMOS памяти), воспользуйтесь этим джампером. Сохранение данных Очистка данных/ (По умолчанию) Сброс BIOS Сброс...
  • Page 203 BAT1: Батарейка CMOS Если батарейка CMOS разрядится, время в BIOS будет сброшено, а данные конфигурации системы будут потеряны. В этом случае необходимо заменить батарейку CMOS. Замена батарейки CMOS 1. Нажмите на фиксатор, чтобы освободить батарейку. 2. Извлеките батарейку из гнезда. 3.
  • Page 204 Разъем JRGB поддерживает подключение 5050 RGB непрерывных светодиодных ∙ лент (12В/G/R/B) длиной до 2 метров с максимальной мощностью 3А (12В). Перед установкой или заменой светодиодных лент RGB, необходимо полностью ∙ обесточить систему и отключить кабель питания. ∙ Используйте утилиту MSI для управления удлинительными светодиодными лентами.
  • Page 205 JARGB_V2_1~2: Разъемы A-RAINBOW V2 (ARGB Gen2) LED Разъемы JARGB_V2 предназначены для подключения светодиодных лент ARGB Gen2 и ARGB. Разъем JARGB_V2 поддерживает подключение RGB светодиодных лент с индивидуальной адресацией с максимальной мощностью 3А (5В), и максимальное количество светодиодов составляет 240. Контакт Название...
  • Page 206 характеристиками для достижения наилучшего эффекта. ∙ Перед установкой или заменой адресных светодиодных лент RGB , необходимо полностью обесточить систему и отключить кабель питания. Используйте утилиту MSI для управления удлинительными светодиодными ∙ лентами. Индикаторы отладки EZ Данные светодиоды показывают состояния отладки материнской платы.
  • Page 207 Установка ОС, драйверов и MSI Center Скачайте и обновите последние утилиты и драйверы с сайта: www.msi.com Установка Windows 10/ Windows 11 1. Включите компьютер. 2. Вставьте диск Windows 10/ Windows 11 в привод для оптических дисков или вставьте в разъем USB компьютера USB флэш-диск, содержащий установочный...
  • Page 208 1. Загрузите компьютер в Windows 10/ Windows 11. 2. Выберите «Пуск > Параметры > Центр обновления Windows > Проверить наличие обновлений». 3. Окно MSI Driver Utility Installer появится автоматически. 4. Выберите «I have read and agree to the MSI Terms of Use» и нажмите «Next».
  • Page 209 5. Выберите «Select All» в левом нижнем углу и нажмите Install, чтобы установить MSI Center и драйверы. Прогресс установки отображается внизу. 6. После завершения процесса установки нажмите Finish.
  • Page 210 Приложение MSI Center поможет легко оптимизировать настройки игры и беспрепятственно использовать программы для создания контента. С помощью MSI Center вы можете контролировать и синхронизировать эффекты светодиодной подсветки на ПК и других продуктах MSI, настраивать режимы работы, контролировать производительность системы и регулировать скорость вращения вентилятора.
  • Page 211 UEFI BIOS MSI UEFI BIOS совместим с архитектурой UEFI (Unified Extensible Firmware Interface). Прошивка UEFI имеет множество новых функций и преимуществ, которые не поддерживаются традиционным BIOS. Она будет полностью заменять BIOS в будущем. Чтобы использовать полный функционал нового чипсета, режимом загрузки по умолчанию для MSI UEFI BIOS является UEFI.
  • Page 212 * При нажатии клавиши F10 появится информационное окно. Выберите Yes или No, чтобы подтвердить выбор. Инструкции по настройке BIOS Для получения подробной информации о инструкциях по настройке BIOS, обратитесь к https://download.msi.com/archive/mnu_exe/mb/AMDAM5BIOSru.pdf или отсканируйте QR-код и откройте веб-сайт. ⚠ Внимание! Функции могут меняться в зависимости от приобретенного вами продукта.
  • Page 213 джампер очистки данных CMOS. Обновление BIOS Обновление BIOS при помощи M-FLASH Перед обновлением: Пожалуйста, скачайте последнюю версию файла BIOS с сайта MSI, который соответствует вашей модели материнской платы. Сохраните файл BIOS на флэш- диске USB. Обновление BIOS: 1. Переключитесь на рабочий модуль BIOS ROM с помощью переключателя...
  • Page 214 Интернет. ∙ Перед обновлением BIOS закройте все остальные приложения. Обновление BIOS: 1. Установите и запустите MSI Center, и затем перейдите на страницу Support. 2. Выберите Live Update и нажмите кнопку Advance. 3. Выберите файл BIOS и нажмите кнопку Install. 4. Когда на экране появится напоминание об установке, нажмите кнопку Install.
  • Page 215 目次 クイ ックスタート ......................3 仕様 ..........................16 MSI独自の機能 ......................20 パッケージの内容 ....................... 21 バックパネルコネクター ....................22 LANポートLED状態表 ................... 23 オーディオジャ ックの接続 ..................23 アンテナの取り付け ....................25 コンポーネン トの概要 ....................26 CPUソケッ ト ......................27 DIMMスロッ ト ......................28 PCI_E1~3: PCIe拡張スロッ ト ................. 29 M2_1~2: M.2スロッ...
  • Page 216 OS、 ドライバーおよびMSI Centerのインス トール ............46 MSI Driver Utility Installerでのドライバーのインス トール ........47 MSI Center ......................49 UEFI BIOS ........................50 BIOSの設定 ......................51 BIOSのリセッ ト ...................... 52 BIOSのアップデート方法..................52...
  • Page 217 クイックスタート この度はMSI®マザーボードをお買い上げいただき、 誠にありがとうございます。 このクイッ クスタートセクションにはコンピューターのインス トール方法についてのデモンス トレーショ ンが表示されます。 一部のインス トールにはビデオデモンス トレーションも提供されます。 ス マートフ ォンやタブレッ トのWebブラウザでURLにアクセスしてビデオをご覧ください。 QRコ ードからアクセスすることもできます。 ツールおよびコンポーネントの準備 AMD® AM5 CPU AM5 CPUファン ケース DDR5メモリ 電源ユニッ ト グラフィ ックスカード 熱伝導性ペースト SATAハードディ スクドライブ プラスドライバー ねじセッ ト...
  • Page 218 安全に関する注意事項 ∙ 本パッケージ内のコンポーネン トは静電放電(ESD)を受けやすいので、 PCの組み立てを 確実に成功させるために以下の注意事項を守って ください。 ∙ コンポーネン トがしっかりと全部接続されていることを確認して ください。 確実に接続さ れていない場合、 コンポーネン トの認識不良や起動不良の原因となります。 ∙ 繊細な部品に触れないよう、 マザーボードのフチを持って ください。 ∙ マザーボードを扱う際には、 静電気破壊を防ぐために、 静電放電 (ESD)リス トス トラップを 着けることをお薦めします。 ESDリス トストラップが用意できない場合は、 他の金属製のも のに触れて静電気を逃してからマザーボードを扱って ください。 ∙ 本品を取り付けない時は、 静電気対策が施された箱か、 または静電気防止パッ ド上で保 管して ください。 ∙ コンピューターの電源を投入する前に、 マザーボードのショートの原因となる、 外れたネ ジや金属製の部品がマザーボード上またはPCケース内にないか、...
  • Page 219 ケーススタンドオフの注意事項 マザーボードに損害を防ぐために、 マザーボードの回路とPCケースの間に必要のない取 り付けスタンドオフを取り付けないでください。 使用者に注意するために、 「 Case standoff keep out zone」 の標示(下図のように)がマザーボードの背面に付きます。 衝突回避の注意事項 部品を傷つけないように、 各ネジの周りには保護ペイン トがあります。...
  • Page 220 プロセッサの取り付け ⚽ ∙ https://youtu.be/cltgIYiGtWY...
  • Page 221 ⚠ 注意 ネジ式CPUクーラーを取り付ける場合は下図に従ってリテンションブラケッ トを取り外して から、 CPUクーラーを取り付けて ください。...
  • Page 222 DDR5メモリの取り付け ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
  • Page 223 フロントパネルヘッダーの接続 ⚽ ∙ http://youtu.be/DPELIdVNZUI Power LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
  • Page 224 マザーボードの取り付け ⚽ ∙ https://youtu.be/wWI6Qt51Wnc トルク: 3 kgf·cm* *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
  • Page 225 電源コネクターの接続 ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR1~2...
  • Page 226 SATAドライブの取り付け ⚽ ∙ http://youtu.be/RZsMpqxythc...
  • Page 227 グラフィ ックスカードの取り付け ⚽ ∙ http://youtu.be/mG0GZpr9w_A...
  • Page 228 周辺機器の接続...
  • Page 229 通電...
  • Page 230 仕様 ∙ AMD Ryzen™ 7000シリーズデスク トッププロセッサをサポー ト* ∙ プロセッサーソケッ トAM5 * 新しいプロセッサのリリース後、 www.msi.comにアクセスして最新のサポート状態 を確認して ください。 チップセット AMD B650チップセッ ト ∙ DDR5メモリスロッ ト4本搭載、 最大192GB搭載可能* ∙ JEDECによる1R 4800 MHzをサポート ∙ 最大オーバークロック周波数: • 1DPC 1Rは最大6000+ MHzの速度をサポート • 1DPC 2Rは最大6000+ MHzの速度をサポート メモリ • 2DPC 1Rは最大6000+ MHzの速度をサポート...
  • Page 231 前のページから続く ∙ M.2スロッ ト x2 (Key M) • M2_1スロッ ト (CPU帯域接続) • 最大PCIe 4.0 x4をサポート M.2 SSDスロット • 2280/ 22110ストレージデバイスをサポート • M2_2スロッ ト (CPU帯域接続) • 最大PCIe 4.0 x4をサポート • 2260/ 2280ストレージデバイスをサポート ∙ SATAス トレージデバイスにて、 RAID 0、 RAID 1とRAID 10を サポート RAID ∙...
  • Page 232 前のページから続く ∙ 24ピンATXメイン電源コネクター x1 電源コネクター ∙ 8ピン+12V電源コネクター x2 ∙ USB 3.2 Gen 2 10Gbps Type-Cフロン トパネルポート x1 (B650チップセッ ト帯域接続) ∙ USB 3.2 Gen 1 5Gbpsコネクター x1 (B650チップセッ ト帯域 接続) 内部USBコネクター • 2基の追加USB 3.2 Gen 1 5Gbpsポートをサポート ∙ USB 2.0コネクター x2 (B650チップセッ ト帯域接続) •...
  • Page 233 ∙ 256 Mbフラッシュ x1 ∙ UEFI AMI BIOS BIOSの機能 ∙ ACPI 6.4, SMBIOS 3.5 ∙ 多言語対応 ∙ デバイスドライバー ∙ MSI Center ∙ MSI APP Player (BlueStacks) ソフトウェア ∙ CPU-Z MSI GAMING ∙ Norton 360 Deluxe ∙ AIDA64 Extreme - MSI Edition...
  • Page 234 • Super Charger • Mystic Light • Devices Speed Up • Mystic Light拡張 (RGB) • Smart Image Finder • Mystic Light拡張 (A-RAINBOW V2) • MSI Companion • Ambient Link • System Diagnosis BIOS 冷却機能 • Click BIOS 5 • 拡張ヒートシンクデザイン...
  • Page 235 パッケージの内容 パッケージにすべての添付品が含まれていることをご確認ください。 ボード • マザーボード本体 x1 ドキュメンテーション • クイック取り付けガイド x1 • 欧州連合規則 x1 ケーブル • SATA6Gb/sケーブル x1 付属品 • Wi-Fiアンテナセッ ト x1 • I/Oシールド x1 • EZ M.2クリ ップセッ ト x2 (1セッ ト/パック) ⚠ 注意 欠品または破損がある場合は、 直ちにご購入された販売店へ連絡して下さい。...
  • Page 236 バックパネルコネクター 項目 説明 Flash BIOSボタン - Flash BIOSボタンでのBIOSのアップデートについては、 53 ページをご参照ください。 DisplayPort 2.5 Gbps LANジャ ック USB 3.2 Gen 2 10Gbps Type-Aポート (CPU帯域接続) USB 3.2 Gen 1 5Gbps Type-Aポート (Hub-1074帯域接続) Wi-Fiアンテナコネクター オーディオジャ ック HDMI™ポート USB 3.2 Gen 2 10Gbps Type-Aポート (CPU帯域接続) ∙...
  • Page 237 LANポートLED状態表 リンク/ アクティビティLED スピードLED 状態 説明 状態 スピード リンクしていません 10 Mbps 黄色 リンクしています 緑色 100/ 1000 Mbps 点滅 データ通信中です オレンジ 2.5 Gbps オーディオジャックの接続 ヘッドフォンとマイクの接続方法 ステレオスピーカーの接続方法 AUDIO INPUT...
  • Page 238 4チャンネルスピーカーの接続方法 AUDIO INPUT Rear Front 5.1チャンネルスピーカーの接続方法 AUDIO INPUT Rear Front Center/ Subwoofer 7.1チャンネルスピーカーの接続方法 AUDIO INPUT Rear Front Side Center/ Subwoofer...
  • Page 239 アンテナの取り付け 1. 下図のようにアンテナをしっかりとアンテナコネクターに固定します。 2. アンテナを正しい位置に置きます。...
  • Page 240 コンポーネントの概要 JRGB2 JARGB_V2_2 SYS_FAN2 ATX_PWR1 JUSB1 SYS_FAN4 M2_1 JTPM1 PCI_E1 SATA▼_1▲_2 SATA▼_3▲_4 PCI_E2 M2_2 SYS_FAN3 PCI_E3 JARGB_V2_1 JFP1...
  • Page 241 CPUを取り付ける際は、 必ずCPUクーラーも取り付けて ください。 CPUクーラーは過熱を ∙ 防ぎ、 システムの安定を保つために必要です。 システムを起動する前に、 CPUクーラーがCPUとしっかりと密着していることを確認して ∙ ください。 ∙ CPUの過熱はCPU自身やマザーボードに深刻なダメージを与えるおそれがあります。 シス テム組み立て後初回起動時に必ずCPUファンが正常に動作していることを確認して くだ さい。 CPUクーラーをマザーボードへ装着する際、 CPUとの接触面に適切な量の熱伝導 性ペーストを塗布するか、 または熱伝導性シートを挟んでください。 ∙ CPUを外した状態でマザーボードを保管する場合は、 必ずCPUソケッ トカバーを装着し、 ソケッ トのピンを保護して ください。 CPUとは別にCPUクーラーを購入された場合は、 CPUクーラーに添付されている文書を ∙ 参照して取り付け方法の詳細を確認して下さい。 このマザーボードはオーバークロックをサポートしています。 オーバークロックを試みる ∙ 前に、 マザーボード以外のすべてのパーツがオーバークロックに耐えうるか確認して くだ さい。 製品の仕様を超えるいかなる試みも推奨しません。 製品の仕様を超えた不適切な 取り扱いによ って生じた損害やリスクをMSIは保証しません。...
  • Page 242 チャンネルA チャンネルB DIMMA2 DIMMB2 メモリモジュールの推奨取付順序 DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB2 DIMMB1 DIMMB2 ⚠ 注意 ∙ メモリスロッ トはDIMMA2を最優先に使用して下さい。 ∙ デュアルチャンネルモードでのシステムの安定性を確保するためには、 同一メーカーの同 一メモリモジュールを装着する必要があります。 メモリの動作周波数はSPDに依存するため、 オーバークロックの際に公称値より低い周 ∙ 波数で動作するメモリがあります。 メモリを公称値かそれ以上の周波数で動作させたい 場合は、 BIOSメニューのDRAM Frequencyの項目で動作周波数を設定して ください。 ∙ 全てのDIMMスロッ トを使用する場合やオーバークロックをする場合はより効率的なメモ リ冷却システムの使用をお薦めします。 オーバークロック時の、 メモリの安定性と互換性は取り付けられたCPUとデバイスに依 ∙ 存します。 互換性があるのメモリについての詳細はwww.msi.comからご参照ください。 ∙...
  • Page 243 PCI_E2: PCIe 3.0 x1 (B650チップセッ ト帯域接続) PCI_E3: PCIe 4.0 x4 (B650チップセッ ト帯域接続) ⚠ 注意 ∙ 大型且つ重いグラフィ ックスカードをインストールすると、 スロッ トの変形を防止するため に、 MSI Graphics Card Bolsterのようなツールを使用することが必要です。 一枚のPCIe x16拡張カードを最適な性能で動作させたい場合は、 PCI_E1スロッ トの使用 ∙ をお勧めします。 拡張カードの着脱は、 必ず電源をオフにし、 コンセン トから電源ケーブルを抜いてから行っ ∙ て ください。 ハードウェアまたはソフ トウェアにどのような変更が必要であるかは、 拡張カ...
  • Page 244 M2_1~2: M.2スロット (Key M) M2_1 M2_2 ⚠ 注意 M.2 SSDはヒートシンクを搭載している場合、 M.2スロッ トのM.2プレートまたはM.2ゴムキ ューブを取り外してからM.2 SSDを取り付けて ください。 マザーボードに供給のヒートシンク を再度取付ける必要はありません。 M2_1スロットへのM.2モジュールの取り付け 1. M.2 Shield Frozrヒートシンクのねじを緩めます。 2. M.2 Shield Frozrヒートシンクを持ち上げ、 取り外します。...
  • Page 245 3. 2280 SSDの長さによ って供給のEZ M.2クリ ップキッ トをM.2穴に取り付けます。 22110 SSDが取り付けられている場合は、 このステップを飛ばします。 4. 30°の角度でM.2 SSDをM.2スロッ トに挿入します。 5. EZ M.2クリ ップを回してM.2 SSDを固定します。 30º 30º 30º 30º 2280 SSD 22110 SSD 6. 底面のM.2 Shield Frozrヒートシンクの放熱パッ ドから保護膜を取り外します。 7. M.2 Shield Frozrヒートシンクをヒートシンクスタンドオフに固定します。...
  • Page 246 M2_2スロットへのM.2モジュールの取り付け 1. SSDの長さによ って供給のEZ M.2クリ ップキッ トをM.2スロッ トに取り付けます。 2. 30°の角度でM.2 SSDをM.2スロッ トに挿入します。 3. EZ M.2クリ ップを回してM.2 SSDを固定します。 30º 30º...
  • Page 247 SATA_1~4: SATA 6Gb/sコネクター これらのコネクターはSATA 6Gb/sインターフェースポートです。 一つのコネクターにつき、 一 つのSATAデバイスを接続できます。 SATA_2 SATA_1 SATA_4 SATA_3 ⚠ 注意 SATAケーブルは90度以下の角度に折り曲げないでください。 データ損失を起こす恐れが ∙ あります。 SATAケーブルは両端に同一のプラグを備えています。 然し、 スペースの確保のためにマザ ∙ ーボードにはストレートタイプのコネクタを接続されることをお薦めします。...
  • Page 248 JAUD1: フロントオーディオコネクター このコネクターにはフロン トパネルのオーディオジャ ックを接続します。 ピン 信号名 ピン 信号名 MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2: フロントパネルコネクター JFP1コネクターは電源オン、 電源リセッ ト、 PCケースのLEDをコン トロールします。 Power Switch/ Reset Switchヘッダーには電源ボタン/ リセッ トボタンを接続します。 Power LEDヘ ッダーにはPCケースのLEDを接続します。...
  • Page 249 CPU_PWR1~2, ATX_PWR1: 電源コネクター これらのコネクターにはATX電源を接続します。 CPU_PWR1~2 ピン 信号名 ピン 信号名 Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 ピン 信号名 ピン 信号名 +3.3V +3.3V CPU_PWR1~2 Ground Ground Ground PWR OK 5VSB +12V ATX_PWR1 +12V +3.3V +3.3V -12V Ground PS-ON# Ground Ground Ground Ground...
  • Page 250 JCI1: ケース開放スイッチコネクター このコネクターにはケース開放スイッチケーブルを接続します。 正常 ケース開放イベン ト ト (デフ ォルト) リガー有効 ケース開放検知機能の使い方 1. JCI1コネクターをケース開放スイッチ/センサーに接続します。 2. ケースのカバーを閉じます。 3. BIOS > SETTINGS > Security > Chassis Intrusion Configurationに入ります。 4. Chassis IntrusionをEnabledに設定します。 5. F10を押すと、 設定を保存して終了するかメッセージが出ますので、 Enterキーを押して Yesを選択します。 6. ケースが開けられるとシステムに開放の情報が記録され、 次回のシステム起動時に警告 メッセージが表示されます。 ケース開放警告のリセット 1. BIOS > SETTINGS > Security > Chassis Intrusion Configurationに入ります。 2.
  • Page 251 JUSB1: USB 3.2 Gen 2 10Gbps Type-Cフロントパネルコネク ター このコネクターにはフロン トパネルのUSB Type-Cコネクターを接続します。 このコネクター は確実なデザインを持っています。 ケーブルを接続すると、 対応方向で接続することを確認 して ください。 USB Type-Cケーブル JUSB1 フロン トパネルの USB Type-Cポート JUSB2: USB 3.2 Gen 1コネクター これらのコネクターにはフロン トパネルのUSB 3.2 Gen 1 5Gbpsポートを接続します。 ピン 信号名 ピン 信号名 Power USB3_RX_DN USB3_RX_DP Ground...
  • Page 252 USB1- USB0+ USB1+ Ground Ground No Pin ⚠ 注意 ∙ VCCピンとグランドピンは必ず接続して ください。 正し く接続されていない場合、 機器が損 傷するおそれがあります。 これらのUSBポートでiPad、 iPhoneとiPodを再充電するには、 MSI Centerユーティ リティ ∙ をインストールして ください。 JTPM1: TPMモジュールコネクター このコネクターはTPM (Trusted Platform Module)を接続します。 詳細についてはTPMセキ ュリティ プラッ トホームマニュアルを参照して下さい。 ピン 信号名 ピン 信号名 SPI Power...
  • Page 253 CPU_FAN1, PUMP_FAN1, SYS_FAN1~4: ファンコネクター ファンコネクターはPWM (パルス幅変調) モードとDCモードに分類されます。 PWMモードフ ァンコネクターには常時12Vが出力されており、 スピードコン トロール信号によ ってファンス ピードを調整します。 DCモードファンコネクターは電圧出力を変えることでファンスピード をコン トロールします。 自動モードファンコネクターは自動的にPWMまたはDCモードを検 出することができます。 BIOS> HARDWARE MONITORパネルで、 ファンをコン トロールします。 DCまたはPWMをファ ンタイプに設定することができます。 スマートファンモードをチェックすると、 ファンの速度は CPUまたはシステムの温度によ って変わります。 スマートファンモードのチェックを外すと、 ファンは最大速度で動作します。 ⚠ 注意 PWM/ DCモードを切り替えた後、 ファンが正し く動作していることを確認して ください。 CPU_FAN1 PUMP_FAN1 SYS_FAN1 PWMモードのピンの定義...
  • Page 254 JOCFS1: セーフブートジャンパ セーフブート用のジャンパです。 有効にすると、 システムはデフ ォルト設定とより低いPCIe (CPU帯域接続)モードで起動します。 正常 有効 (デフ ォルト) セーフブート時はBIOSの デフ ォルト設定とより低い 保存したBIOS設定で起 動します。 PCIe (CPU帯域接続) モー ドを適用します。 JDASH1 : チューニングコントローラーコネクター このコネクタはオプションのチューニングコン トローラーモジュールを接続します。 ピン 信号名 ピン 信号名 No Pin MCU_SMB_SCL_M MCU_SMB_SDA_M VCC5 Ground JCOM1: シリアルポートコネクター このコネクターにはオプションのブラケッ ト付きのシリアルポートを接続します。 ピン 信号名...
  • Page 255 JBAT1: クリアCMOS (BIOSリセット) ジャンパー 本製品はシステムの設定情報を保持するCMOSメモリを搭載しており、 マザーボード上のボ タン型電池から電力が供給されます。 システムの設定をクリアしたい場合は、 CMOSメモリ をクリアするためにジャンパピンにジャンパブロックを取り付けて ください。 データを CMOSをクリア/ 保持 BIOSをリセッ ト (デフ ォルト) BIOSをデフォルト値にリセットする 1. PCの電源をオフにし、 コンセン トから電源コードを抜いて下さい。 2. ジャンパブロックでJBAT1を5-10秒ぐ らいショ ッ トします。 3. JBAT1からジャンパブロックを取り外します。 4. 電源コードをコンセン トに元通りに接続し、 電源を投入します。...
  • Page 256 BAT1: CMOSバッテリー CMOSバッテリーが切れている場合、 BIOSの時刻設定がリセッ トされ、 システムの設定が失 われます。 その場合、 CMOSバッテリーの交換が必要となります。 CMOSバッテリーの交換 1. リテーナークリ ップを押してボタン電池を外します。 2. ソケッ トからボタン電池を取り外します。 3. +マークを上にして新品のCR2032ボタン電池を取り付け ます。 ボタン電池がしっかりとリテーナーに固定されてい ることを確認して ください。 警告 子どもの手の届かないところに保管して ください。 電池を飲み込むことで、 化学やけど、 軟部組織の穿孔、 および死亡につながる可 ∙ 能性があります。 ∙ 重度のやけどは摂取後2時間以内に起こります。 電池を飲み込んだり、 体の中に入れたりした可能性がある場合は、 すぐ医師に相 ∙ 談して ください。...
  • Page 257 RGB LEDストリップコネクター JRGB拡張ケーブル 5050 RGB LEDス トリ ップ12V JRGBコネクター RGB LEDファンコネクター JRGBコネクター システムファンコネクター RGB LEDファン ⚠ 注意 JRGBコネクターは長さ2m以下のものを御使用ください。 定格最大出力は3A (12V) ∙ で、 5050 RGB LEDストリ ップ(12V/G/R/B)をサポートします。 RGB LEDストリ ップの着脱は、 必ず電源ユニッ トのスイッチをオフにして電源コードを抜 ∙ いた状態で実施して ください。 ∙ MSIのソフ トウェアで拡張 LEDストリ ップをコン トロールします。...
  • Page 258 JARGB_V2_1~2: A-RAINBOW V2 (ARGB Gen2) LEDコネクター JARGB_V2コネクターはARGB Gen2とARGB LEDス トリ ップを接続することができま す。 JARGB_V2コネクターの定格最大出力は3A (5V)で、 240個々にアドレス指定可能なRGB LEDをサポートします。 ピン 信号名 ピン 信号名 Data No Pin Ground アドレス指定可能なRGB LEDストリップコネクター JARGB拡張ケーブル JARGB_V2コネクター ARGB/ ARGB Gen2 LEDス トリ ップ アドレス指定可能なRGB LEDファンコネクター JARGB_V2コネクター システムファンコネクター ARGB/ ARGB Gen2 LEDファン...
  • Page 259 ⚠ 注意 故障する恐れがあるのでARGB Gen1LED規格とARGB Gen2規格のデバイスを同時使用 ∙ しないでください。 鮮やかなLEDライティ ング効果を得るためには、 同規格のRGBデバイスで統一することを ∙ 強く推奨いたします。 ∙ アドレス指定可能なRGB LEDストリ ップの着脱は、 必ず電源ユニッ トのスイッチをオフに して電源コードを抜いた状態で実施して ください。 MSIのソフ トウェアで拡張 LEDストリ ップをコン トロールします。 ∙ EZ Debug LED これらのLEDはメモリモジュールが取り付けられたことを表示します。 LED色 状態 CPUが検出されないか、 または認識に失敗したことを示し 赤色 ます。 DRAMが検出されないか、 または認識に失敗したことを示し 黄色 ます。...
  • Page 260 OS、 ドライバーおよびMSI Centerのインスト ール www.msi.comから最新のユーティ リティと ドライバーをダウンロードしてアップデートして ください。 Windows 10/ Windows 11のインストール 1. PCの電源をオンにします。 2. Windows 10/ Windows 11のインストールメディアを光学ドライブに挿入します。 3. PCケースのRestartボタンを押します。 4. POST (Power-On Self Test)中にF11キーを押し、 ブートメニューに入ります。 5. ブートメニューから光学ドライブを選択します。 6. Press any key to boot from CD or DVD... というメッセージが表示されたら、 任意のキ...
  • Page 261 ボードを検索し、 ドライバーをダウンロードすることもできます。 MSI Driver Utility Installerはインターネッ トでインストールする必要があります。 ∙ 1. Windows 10/ Windows 11を起動させます。 2. スタート > 設定 > Windows Updateを選択し、 更新プログラムの確認をクリ ックします。 3. MSI Driver Utility Installerは自動的にポップアップします。 4. I have read and agree to the MSI Terms of Useチェックボックスを選択し、 Nextをクリ ックします。...
  • Page 262 5. 左下のSelect AllチェックボックスをチェックしてInstallをクリ ックし、 MSI Centerと ドラ イバーをインス トールします。 インストールの進行状況は下部に表示されます。 6. インストールが完了したら、 Finishをクリ ックします。...
  • Page 263 MSI Center MSI Centerはゲーム設定の最適化とコンテンツ作成ソフ トの使用に役立つアプリケーシ ョンです。 また、 PCや他のMSI製品のLEDライ トの効果を操作し、 同期することができます。 MSI Centerにより、 モードをカスタマイズしたり、 システムを管理やファンの回転速度を調整 したりできます。 MSI Centerユーザーズガイド MSI Centerの詳細情報は、 http://download.msi.com/manual/mb/MSICENTER.pdf またはQRコードからアクセスして ください。 ⚠ 注意 機能はご購入した製品によ って異なる場合がります。...
  • Page 264 UEFI BIOS MSI UEFI BIOSはUEFI (Unified Extensible Firmware Interface)アーキテクチャと互換性 があります。 UEFIは、 従来のBIOSでは実現できない新機能と利点を多く持っています、 将来 は完全にBIOSに取って代わることができます。 MSI UEFI BIOSは、 デフ ォルトのブートモード としてUEFIを使用し、 新しいチップセッ トの機能を最大限に活用することができます。 ⚠ 注意 ほかの説明がない限り、 本ユーザマニュアルの用語のBIOSはUEFI BIOSを指します。 UEFIの利点 ∙ クイック起動 - UEFIは直接にオペレーティ ングシステムを起動し、 BIOSセルフテス トプロ セスを保存することができます。 また、 POST時にCSMモードに切り替えにかかる時間も排 除します。 ∙ 2 TBより大きいハードディ スクドライブパーティションをサポートします。...
  • Page 265 ヘルプを参照する お気に入り項目を追加/ 削除する お気に入りメニューに入る CPU仕様メニューに入る Memory-Zメニューに入る 工場出荷時の設定値に戻す アドバンス トモードとEZモードの間に切り替える OCプロファイルをロードする OCプロファイルをセーブする F10: 設定を保存して再起動させる* F12: スクリーンショ ッ トが撮られ、 USBメモリに保存されます (FAT/ FAT32フ ォーマッ トのみ) Ctrl+F: 検索ページに入る * <F10>キーを押すと確認ウィ ンドウが表示され、 修正情報が表示されます。 YesまたはNo を選択して確認して ください。 BIOSユーザーズガイド BIOSの設定の他の説明は、 https://download.msi.com/archive/mnu_exe/mb/AMDAM5BIOSjp.pdf またはQRコードからアクセスして ください。 ⚠ 注意 機能はご購入した製品によ って異なる場合がります。...
  • Page 266 ∙ BIOSセッ トアップ画面で<F6>キーを押して工場出荷時の設定値に戻します。 ∙ マザーボード上のクリアCMOSジャンパをショートする。 ⚠ 注意 CMOSデータをクリアする前に、 必ずPCの電源がオフにすることを確認して ください。 BIOS のリセッ トについてはクリアCMOSジャンパセクションをご参照ください。 BIOSのアップデート方法 M-FLASHでのBIOSアップデート アップデートの前に: MSIのWEBサイ トから最新のBIOSファイルをダウンロードし、 USBメモリのルートフ ォルダに コピーします。 BIOSのアップデート: 1. マルチBIOSスイッチで標的BIOS ROMにスイッチします。 マザーボードにこのスイッチが ない場合は、 このステップを飛ばします。 2. アップデートするBIOSイメージファイルを含むUSBメモリをマザーボードのUSBポート に挿入します。 3. 下記の方法でフラッシュモードに入ります。 • POST中に<Ctrl + F5>キーを押して、 Yesをクリ ックしてシステムを再起動させます。 Press <Ctrl+F5> to activate M-Flash for BIOS update.
  • Page 267 MSI CenterでのBIOSアップデート アップデートの前に: ∙ LANドライバーがインス トールされ、 インターネッ ト接続が正し く設定されていることを確 認して ください。 ∙ アップデートする前に、 他のアプリケーションソフ トをすべて閉じて ください。 BIOSのアップデート: 1. MSI CENTERをインス トールして起動させて、 Supportページに入ります。 2. Live Updateを選択して、 Advancedボタンをクリ ックします。 3. BIOSファイルを選択して、 Installボタンをクリ ックします。 4. インストールのリマインダーが表示されると、 Installボタンをクリ ックします。 5. システムが自動的に再起動してBIOSのアップデートを始めます。 6. アップデートプロセスが完了した後、 システムが自動的に再起動します。...
  • Page 268 목차 빠른 시작 설명서 ....................3 사양 ........................16 특수 기능 ......................20 포장 내용물 ......................21 후 면 패널 커넥터 ....................22 LAN 포트 LED 상태 표시 ..................23 오디오 잭 연결 ......................23 안테나 설치하기 ...................... 25 구성품 개요 ......................26 CPU 소켓 ....................... 27 DIMM 슬롯...
  • Page 269 OS, 드라이버 & MSI Center 설치하기 ..............46 MSI Driver Utility Installer로 드라이버 설치하기 ........... 47 MSI Center ......................49 UEFI BIOS ......................50 BIOS (바이오스) 설정 ....................51 BIOS 리셋....................... 52 BIOS 업데이트 ......................52...
  • Page 270 빠른 시작 설명서 MSI®의 새로운 메인보드를 구입해주셔서 감사합니다. 이 빠른 시작 섹션에서는 컴퓨터를 설치하는 방법에 대한 데모 다이어그램을 제공합니다. 일부 설치는 비디오 데모도 제공합니다. URL을 링크하여 휴대전화나 태블릿의 웹 브라우저로 시청하세요. QR 코드를 스캔하여 URL에 대한 링크를 가질 수도 있습니다.
  • Page 271 안전 지침 ∙ 이 패키지에 포함된 부품은 정전기 방전(ESD)에 의해 파손될 우려가 있으므로 다음의 설명에 따라 컴퓨터를 조립하십시오. ∙ 모든 부품이 제대로 연결되었는지 확인하십시오. 제대로 연결되지 않을 경우, 컴퓨터가 부품을 인식하지 못하거나 컴퓨터를 켤 수가 없게 됩니다. ∙ 부품의 예리한 부분에 손을 다칠 수 있으므로 메인보드 취급시 가장자리 부분을 잡으십시오. ∙...
  • Page 272 케이스 스탠드 오프 알림 메인보드의 손상을 방지하기 위해 메인보드 회로와 컴퓨터 케이스 사이에 불필요한 장착 스탠드오프는 금지됩니다. 케이스 스탠드오프 유지 구역 표지판은 메인보드 뒷면(아래 그림 참조)에 표시되어 사용자에게 경고의 역할을 합니다. 충돌 방지 알림 각 나사 구멍 주위에 보호 페인트가 인쇄되어 있어 부품이 긁히는 것을 방지합니다.
  • Page 273 프로세서 설치하기 ⚽ ∙ https://youtu.be/cltgIYiGtWY...
  • Page 274 ⚠ 중요사항 나사형 CPU 히트싱크를 설치하는 경우 아래 그림에 따라 고정 모듈을 먼저 제거한 다음 히트싱크를 설치하십시오.
  • Page 275 DDR5 메모리 설치하기 ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
  • Page 276 전원 패널 헤더 연결하기 ⚽ ∙ http://youtu.be/DPELIdVNZUI 전원 LED 전원 스위치 JFP1 Reserved HDD LED 리셋 스위치 JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
  • Page 277 메인보드 설치하기 ⚽ ∙ https://youtu.be/wWI6Qt51Wnc 토크 3 kgf·cm* *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
  • Page 278 전원 커넥터 연결하기 ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR1~2...
  • Page 279 SATA 드라이브 설치하기 ⚽ ∙ http://youtu.be/RZsMpqxythc...
  • Page 280 그래픽 카드 설치하기 ⚽ ∙ http://youtu.be/mG0GZpr9w_A...
  • Page 281 주변기기 연결하기...
  • Page 282 전원 켜기...
  • Page 283 사양 ∙ AMD Ryzen™ 7000 시리즈 데스크탑 프로세서 지원* ∙ 소켓 AM5 프로세서 * 출시된 새 프로세서의 최신 지원 상태를 확인하려면 www.msi.com을 방문하십시오. 칩셋 AMD B650 칩셋 ∙ 4x DDR5 메모리 슬롯, 최대 192GB 지원* ∙ 1R 4800 MHz (by JEDEC) 지원...
  • Page 284 이전 페이지로부터 계속 ∙ 2x M.2 슬롯 (Key M) • M2_1 슬롯 (CPU) • 최대 PCIe 4.0 x4 지원 M.2 SSD 슬롯 • 2280/ 22110 저장 장치 지원 • M2_2 슬롯 (CPU) • 최대 PCIe 4.0 x4 지원 • 2260/ 2280 저장 장치 지원 ∙...
  • Page 285 이전 페이지로부터 계속 ∙ 1x 24핀 ATX 메인 전원 커넥터 전원 커넥터 ∙ 2x 8핀+ 12V 전원 커넥터 ∙ 1x USB 3.2 Gen 2 10Gbps Type-C 전면 패널 포트 (B650 칩셋) ∙ 1x USB 3.2 Gen 1 5Gbps 커넥터 (B650 칩셋) •...
  • Page 286 ∙ 1x 256 Mb flash ∙ UEFI AMI BIOS BIOS 기능 ∙ ACPI 6.4, SMBIOS 3.5 ∙ 다국어 ∙ 드라이버 ∙ MSI Center ∙ MSI APP Player (BlueStacks) 소프트웨어 ∙ CPU-Z MSI 게이밍 ∙ Norton 360 Deluxe ∙ AIDA64 Extreme - MSI 에디션...
  • Page 287 • 슈퍼 차져 • 미스틱 라이트 • 장치 속도 향상 • 미스틱 라이트 익스텐션 (RGB) • 스마트 이미지 파인더 • 미스틱 라이트 익스텐션 (A-RAINBOW • MSI 컴패니언 • 시스템 진단 • 엠비언트 링크 열 특징 BIOS • 확장된 히트싱크 디자인...
  • Page 288 포장 내용물 메인보드 패키지의 내용물을 확인하십시오. 다음 품목들이 패키지에 들어 있어야 합니다: 보드 • 1x 메인보드 서류 • 1x 빠른 설치 설명서 • 1x 유러피안 유니온 규제 지침 케이블 • 1x SATA6Gb/s 케이블 악세사리 • 1x Wi-Fi 안테나 세트 • 1x I/O 쉴딩 •...
  • Page 289 후 면 패널 커넥터 아이템 설명 플래쉬 BIOS 버튼 - 53 페이지의 내용을 참조하여 플래쉬 BIOS 버튼으로 BIOS 를 업데이트하는 방법에 대해 알아보세요. 디스플레이포트 2.5 Gbps LAN 잭 USB 3.2 Gen 2 10Gbps Type-A 포트 (CPU) USB 3.2 Gen 1 5Gbps Type-A 포트 (Hub-1074) Wi-Fi 안테나...
  • Page 290 LAN 포트 LED 상태 표시 링크/ 작동 LED 속도 LED 상태 설명 상태 속도 꺼짐 연결되지 않음. 꺼짐 10 Mbps 노란색 LAN이 올바르게 녹색 100/1000 Mbps 연결되었음. 오렌지색 2.5 Gbps 깜빡임 정상적인 통신중. 오디오 잭 연결 헤드폰 및 마이크용 오디오 잭 도표 스테레오...
  • Page 291 4-채널 스피커용 오디오 잭 도표 AUDIO INPUT Rear Front 5.1-채널 스피커용 오디오 잭 도표 AUDIO INPUT Rear Front Center/ Subwoofer 7.1-채널 스피커용 오디오 잭 도표 AUDIO INPUT Rear Front Side Center/ Subwoofer...
  • Page 292 안테나 설치하기 1. 아래 그림과 같이 안테나를 안테나 커넥터에 단단히 고정시켜 줍니다. 2. 안테나 방향을 조정합니다.
  • Page 293 구성품 개요 JRGB2 JARGB_V2_2 SYS_FAN2 ATX_PWR1 JUSB1 SYS_FAN4 M2_1 JTPM1 PCI_E1 SATA▼_1▲_2 SATA▼_3▲_4 PCI_E2 M2_2 SYS_FAN3 PCI_E3 JARGB_V2_1 JFP1...
  • Page 294 ∙ ∙ 프로세서를 설치한 후, CPU 보호 캡을 보관하시기 바랍니다. 반품시 메인보드와 CPU 소켓 보호 캡이 함께 제공되어야만 MSI에서 반품(RMA) 요청 처리를 진행할 수 있습니다. CPU 설치시, CPU 히트싱크를 반드시 설치하세요. CPU 히트싱크는 과열을 방지하고 시스템 ∙ 성능을 유지하는데 꼭 필요합니다.
  • Page 295 주파수를 설정하세요. 풀 DIMM 설치 또는 오버클로킹을 위해 보다 효율적으로 메모리 냉각 시스템을 사용할 것을 ∙ 권장합니다. 오버클로킹시의 안정성과 설치된 메모리 모듈의 호환성은 설치된 CPU 및 장치에 따라 ∙ 달라집니다. ∙ 호환 가능한 메모리에 대한 자세한 정보는 www.msi.com을 방문하여 알아보시기 바랍니다.
  • Page 296 중요사항 ∙ 크고 무거운 그래픽 카드를 설치할 경우, 그래픽 카드를 안전하게 지지하여 슬롯의 변형을 방지하기 위해 MSI 그래픽 카드 지지대와 같은 장치를 사용하시면 더욱 안전합니다. 하나의 PCIe x16 확장 카드를 설치하여 최적의 효과를 원하신다면 PCI_E1 슬롯을 사용할 ∙ 것을 추천합니다.
  • Page 297 M2_1~2: M.2 슬롯 (Key M) M2_1 M2_2 ⚠ 중요사항 M.2 SSD에 자체 히트싱크가 있는 경우 M.2 SSD를 설치하기 전에 M.2 슬롯에서 M.2 플레이트 또는 고무 큐브를 제거하십시오. 메인보드와 함께 제공된 히트싱크을 다시 설치하지 마십시오. M2_1 슬롯에 M.2 모듈 설치 1. M.2 쉴드 Frozr 히트싱크의 나사를 풀어 줍니다. 2.
  • Page 298 3. 2280 SSD 길이에 따라 제공된 EZ M.2 클립 키트를 M.2 구멍에 설치합니다. 22110 SSD를 설치하는 경우 이 단계를 건너뜁니다. 4. M.2 SSD를 M.2 슬롯에 30도 각도로 삽입합니다. 5. EZ M.2 클립을 돌려 M.2 SSD를 고정합니다. 30º 30º 30º 30º 2280 SSD 22110 SSD 6.
  • Page 299 M2_2 슬롯에 M.2 모듈 설치 1. 제공된 EZ M.2 클립 키트를 SSD 길이에 따라 M.2 슬롯에 설치하십시오. 2. M.2 SSD를 M.2 슬롯에 30도 각도로 삽입합니다. 3. EZ M.2 클립을 돌려 M.2 SSD를 고정합니다. 30º 30º...
  • Page 300 SATA_1~4: SATA 6Gb/s 커넥터 이 커넥터는 SATA 6Gb/s 인터페이스 포트입니다. 각 커넥터에 하나의 SATA 장치를 연결할 수 있습니다. SATA_2 SATA_1 SATA_4 SATA_3 ⚠ 중요사항 SATA 케이블을 90도로 꺽지 마십시오. 그럴 경우, 전송 중 데이터가 손상될 수 있습니다. ∙ SATA 케이블의 양쪽 모두에 동일한 플러그가 있지만. 공간 절약을 위해 플랫 커넥터를 ∙...
  • Page 301 JAUD1: 전면 오디오 커넥터 이 커넥터를 사용하여 전면 패널의 오디오 잭을 연결할 수 있습니다. 핀 신호 이름 핀 신호 이름 MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2: 전면 패널 커넥터 JFP1 커넥터는...
  • Page 302 CPU_PWR1~2, ATX_PWR1: 전원 커넥터 이 커넥터를 사용하여 ATX 전원 공급 장치를 연결할 수 있습니다. CPU_PWR1~2 핀 신호 이름 핀 신호 이름 Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 핀 신호 이름 핀 신호 이름 +3.3V +3.3V CPU_PWR1~2 Ground Ground Ground PWR OK...
  • Page 303 JCI1: 섀시 침입 커넥터 이 커넥터를 사용하여 섀시 침입 스위치 케이블을 연결할 수 있습니다. 표준 상태 ( 섀시 침입 이벤트 기본 설정) 트리거 섀시 침입 탐지기 사용하기 1. JCI1 섀시의 섀시 침입 스위치/ 센서에 연결합니다. 2. 섀시 커버를 닫습니다. 3. BIOS > SETTINGS > Security > Chassis Intrusion Configuration으로 이동합니다. 4.
  • Page 304 JUSB1: USB 3.2 Gen 2 10Gbps Type-C 전면 패널 커넥터 이 커넥터를 사용하여 전면 패널의 USB Type-C 커넥터를 연결할 수 있습니다. 이 커넥터는 풀 프루프(foolproof )로 작동하도록 디자인되었으며 케이블 연결시 정확한 방향으로 연결하시기 바랍니다. USB Type-C 케이블 JUSB1 USB Type-C 후면 패널에...
  • Page 305 ⚠ 중요사항 ∙ VCC 및 그라운드 핀을 정확히 연결하여야 손상을 방지할 수 있습니다. USB 포트를 통하여 iPad,iPhone 및 iPod를 충전하려면 MSI Center 유틸리티를 ∙ 설치하시기 바랍니다. JTPM1: TPM 모듈 커넥터 이 커넥터는 TPM (Trusted Platform Module) 모듈에 연결됩니다. 자세한 내용과 사용방법은...
  • Page 306 CPU_FAN1, PUMP_FAN1, SYS_FAN1~4: 팬 커넥터 팬 커넥터는 PWM (Pulse Width Modulation) 모드와 DC 모드로 분류될 수 있습니다. PWM 모드 팬 커넥터는 12V의 일정한 출력을 제공하고 속도 제어 신호에 따라 팬의 회전 속도를 조정합니다. DC 모드 팬 커넥터는 전압의 변화에 따라 팬의 회전 속도를 제어합니다. 자동 모드 팬...
  • Page 307 JOCFS1: 안전 부팅 점퍼 이 점퍼는 안전 부팅에 사용됩니다. 활성화되면 시스템은 기본 설정과 낮은 PCIe (CPU) 모드로 부팅됩니다. 표준 상태 (기본 설정) 활성화 저장된 BIOS 설정으로 안전 부팅을 위해 BIOS 부팅합니다. 기본 설정을 적용하고 PCIe(CPU) 모드를 낮춥니다. JDASH1: 튜닝 컨트롤러 커넥터 이...
  • Page 308 JBAT1: CMOS (Reset BIOS) 클리어 점퍼 시스템 구성 데이터를 저장하기 위해 메인보드에 있는 배터리에서 외부 전원을 공급받는 온보드 CMOS 메모리가 있습니다. 시스템 구성을 지우려면 점퍼를 아래와 같이 설정하여 CMOS 메모리를 지우세요. 데이터 유지 CMOS 클리어/ (기본 설정) BIOS 리셋 기본 값으로 BIOS 리셋하기 1.
  • Page 309 BAT1: CMOS 배터리 CMOS 배터리가 방전되면 BIOS의 시간이 재설정되고 시스템 구성 데이터가 손실됩니다. 이 경우 CMOS 배터리를 교체해야 합니다. CMOS 배터리 교체하기 1. 리테이너 클립을 눌러 배터리를 분리합니다. 2. 소켓에서 배터리를 제거합니다. 3. + 기호가 위로 향하게 하여 새 CR2032 코인-셀 배터리를 설치합니다.
  • Page 310 JRGB 커넥터는 최대 3A (12V) 정격 전력에서 최대 2미터 연속 5050 RGB LED 스트립 ∙ (12V/G/R/B)을 지원합니다. RGB LED 스트립을 설치 또는 제거하기 전에 항상 전원 공급 장치의 전원을 끄고 전원 ∙ 코드를 콘센트에서 뽑아주세요. ∙ MSI 소프트웨어를 사용하여 확장된 LED 스트립을 조정하세요.
  • Page 311 JARGB_V2_1~2: A-RAINBOW V2 (ARGB Gen2) LED 커넥터 JARGB_V2 커넥터를 사용하여 ARGB Gen2 및 ARGB 기반 LED 스트립을 연결할 수 있습니다. JARGB_V2 커넥터는 최대 정격 전력이 3A(5V)인 개별 주소 지정이 가능한 최대 240 개의 RGB LED를 지원합니다. 핀 신호 이름 핀 신호...
  • Page 312 최상의 효과를 얻으려면 동일한 사양의 LED 스트립을 설치하는 것이 좋습니다. ∙ ∙ RGB LED 스트립을 설치 또는 제거하기 전에 항상 전원 공급 장치의 전원을 끄고 전원 코드를 콘센트에서 뽑아주세요. MSI 소프트웨어를 사용하여 확장된 LED 스트립을 조정하세요. ∙ EZ 디버그 LED 이 LED는 메인보드의 디버그 상태를 나타냅니다. LED 색상...
  • Page 313 OS, 드라이버 & MSI Center 설치하기 공식 웹사이트 www.msi.com을 방문하여 최신 버전의 유틸리티와 드라이버를 다운로드 및 업데이트하세요. Windows 10/ Windows 11 설치하기 1. 컴퓨터의 전원을 켭니다. 2. Windows 10/ Windows 11 설치 디스크/USB를 컴퓨터에 삽입합니다. 3. 컴퓨터 케이스의 Restart 버튼을 누릅니다.
  • Page 314 설치하는 것이 좋습니다. 메인보드용 LAN 드라이버를 설치하려면 www.msi.com을 참조하십시오. ∙ MSI Driver Utility Installer이 자동으로 나타납니다. 진행 중에 취소하거나 닫을 경우 MSI Center 매뉴얼의 라이브 업데이트 장을 참조하여 드라이버를 설치하십시오. www.msi.com 으로 이동하여 메인보드를 검색하고 드라이버를 다운로드할 수도 있습니다. ∙...
  • Page 315 5. 왼쪽 하단 모서리에 있는 모두 선택 확인란을 선택하고 설치를 클릭하여 MSI Center 및 드라이버를 설치합니다. 하단에 설치 진행 상황이 표시됩니다. 6. 진행이 완료되면 마침을 클릭합니다.
  • Page 316 MSI Center MSI Center 는 게임 설정을 쉽게 최적화하고 콘텐츠 생성 소프트웨어를 원활하게 사용할 수 있도록 지원하는 응용 프로그램입니다. 또한 PC 및 기타 MSI 제품에 대한 LED 빛 효과를 제어하고 동기화할 수 있습니다. MSI Center 를 사용하면 이상적인 모드를 사용자 지정하고, 시스템...
  • Page 317 MSI UEFI BIOS는 UEFI(Unified Extensible Firmware Interface) 구성과 호환 가능 합니다. UEFI는 기존 BIOS가 달성 할 수없는 많은 새로운 기능과 장점을 가지고 있으며 향후 BIOS를 완전히 대체 할 것입니다. MSI의 UEFI BIOS는 새로운 칩셋의 기능을 최대한 활용하기 위해 기본 부팅 모드로 UEFI를 사용합니다.
  • Page 318 * F10 키를 누르면 확인 대화창이 나타나며 변경사항에 대한 정보를 제공합니다. Yes(예) 또는 No(아니요)를 클릭하여 선택을 확인합니다. BIOS 사용자 가이드 BIOS 설정에 대한 자세한 사항은 다음의 주소를 https://download.msi.com/archive/mnu_exe/mb/AMDAM5BIOSkr.pdf 참조 하시거나 QR 코드를 스캔하십시오. ⚠ 중요사항 구입한 제품에 따라 기능이 달라질 수 있습니다.
  • Page 319 재설정하려면 CMOS 클리어 점퍼 섹션을 참조하세요. BIOS 업데이트 M-FLASH로 BIOS 업데이트 업데이트 하기전: 구입한 모듈에 맞는 최신 BIOS 파일을 MSI 웹사이트에서 다운로드한 후 BIOS 파일을 USB 플래시 드라이브에 저장합니다. BIOS 업데이트: 1. Multi-BIOS 스위치를 사용하여 대상 BIOS ROM으로 전환합니다. 메인보드에 이 스위치가...
  • Page 320 2. BIOS 파일의 이름을 MSI.ROM으로 변경하고 USB 저장 장치의 루트에 저장합니다. 3. CPU_PWR1및 ATX_PWR1에 전원 공급 장치를 연결합니다. (전원 공급 장치만 필요합니다.) 4. MSI.ROM 파일이 저장된 USB 플래쉬 드라이브를 후면 I/O 패널의 플래쉬 BIOS 포트에 연결합니다. 5. 플래쉬 BIOS 버튼을 눌러 BIOS를 플래쉬하면 LED 표시등이 깜빡이기 시작합니다.
