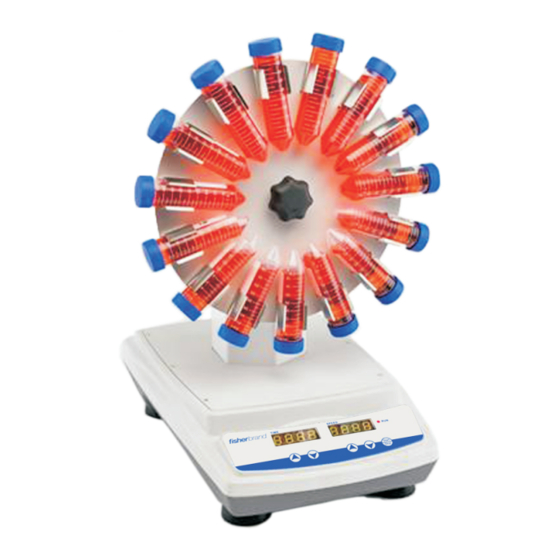

- Page 1 Mode d’emploi Rotateur de tubes multifonctions © 2017 Thermo Fisher Scienti c Inc. All rights reserved. Trademarks used are owned as indicated at shersci.com/trademarks. V1 12/05/17...
-
Page 2: Ce Manuel Couvre Les Modèles Ci-Dessous
Ce manuel couvre les modèles ci-dessous Modèle NA Modèle EU Tension Description Rotateur de tubes multifonctions 5 - 80 tr/ 88861049 100 ~ 240V min, 100 - 240 V, prises US Rotateur de tubes multifonctions 5 - 80 tr/ 88861050 15524080... - Page 3 Fisher Scientific n’offre aucune assurance ou garantie quant à ce manuel. En aucun cas Fisher Scientific ne pourra être tenu responsable de tout dommage, direct ou indirect, découlant de ou lié à l'utilisation de ce manuel.
-
Page 4: Table Des Matières
Table des matières Section 1 Inspection et installation ....................5 1.1 Liste de colisage ........................5 1.2 Connexions ..........................6 1.3 Schéma de structure ......................6 Section 2 Présentation ........................7 2.1 Spécifications techniques ....................... 7 2.2 Conditions environnementales ....................7 2.3 Instructions de sécurité... -
Page 5: Section 1 Inspection Et Installation
éviter les vibrations et le bruit. 1.1 Liste de colisage Tableau -1 Liste de colisage Description Cat. NA No. Cat. NA/EU No. Rotateur de tubes 88861049 88861050 /15524080 multifonctions prise US prise Intl Tambour de rotateur 15 x 50 ml Adaptateur d'alimentation générale... -
Page 6: Connexions
1.2 Connexions 1.3 Schéma de structure Support de tubes à essai Joint Plaque Boulon rotative Câble Boîtier Poignée d'alimentation fixe Socle Adaptateur d'alimentation Plaque supérieure Panneau de Corps principal commande Boîtier Pied (4) -
Page 7: Section 2 Présentation
Dimensions de 486 × 381 × 470mm (19,1 × Description Cat. NA No Cat. NA/EU No l’emballage 15,0 × 18,5 po) 88861050 Multifonctions 88861049 /15524080 Rotateur de tubes Prise US Poids Prise Intl Poids net 9,3 Kg (20,5 lb) Vitesse Poids brut 11.8Kg (26.0 lbs) -
Page 8: Instructions De Sécurité
2.3 Instructions de sécurité Remarque: La plaque rotative peut présenter une petite vibration inférieure à 11 tr/min mais la vibration s’atténue ou disparaît en ajoutant des charges. Veuillez lire le manuel d’instruction en entier avant d’utiliser Plusieurs pinces indépendantes sont disponibles avec le le rotateur de tube multifonctions. -
Page 9: Section 3 Fonctionnement
Section 3 Fonctionnement Ce chapitre couvre le panneau de commande et son fonctionnement. 3.1 Panneau de commande T IME Le panneau avant du rotateur de tubes multifonctions contient toutes les commandes nécessaires pour le fonctionnement de l’appareil. 3.2 Installation 1. Bouton marche / arrêt : Démarrer ou arrêter l'instrument. -
Page 10: Installation Du Plateau Et Réglage D'inclinaison D'angle
fenêtre d’affichage de TEMPS. Quand le nombre indiqué consigne. sur la fenêtre d’affichage se met à clignoter, appuyez sur Fin de l’utilisation le bouton de flèche " " ou " " pour augmenter ou diminuer la valeur de temps. Relâchez le bouton quand le Après la fin d’utilisation, veuillez appuyer sur l’interrupteur temps indiqué... - Page 11 1) Tournez doucement le boîtier du moteur d’avant en arrière en tirant en même temps le boulon vers le haut. 2) Si le boulon ne sort toujours pas, veuillez utiliser la pince-étau pour retirer le boulon et tourner le boîtier du moteur en même temps.
- Page 12 4. Insérez le tube à essai dans le trou. Assurez-vous de placer les tubes à essai à proximité du centre ou symétriquement autour de l’axe. Remarque : Après un fonctionnement continu et prolongé, le plateau peut afficher une rotation irrégulière ou imprévisible. Cela ne Installation du plateau double signifie pas nécessairement 1.
-
Page 13: Section 4 Conseils De Sécurité Et De Maintenance
Section 4 Conseils de sécurité et de maintenance • Assurez-vous de retirer le tube à essai à l'horizontale Conseils de sécurité du support pour éviter le renversement latéral de 1. Utilisez une alimentation électrique indépendante. l’instrument. 2. Vérifiez si la tension de l’alimentation électrique locale •... -
Page 14: Section 5 Dépannage
Réglez le poids et la position de la charge, Charge trop lourde ou déséquilibrée diminuez la vitesse de rotation Aucune secousse du plateau. Dysfonctionnement électrique Contactez Fisher Scientific Dysfonctionnement mécanique Contactez Fisher Scientific Composant desserré Serrez les vis Bruit fort Plaque rotative desserrée... -
Page 15: Section 6 Accessoires Facultatifs / Pièces De Rechange
Section 6 Accessoires facultatifs / Pièces de rechange Cat. NA Cat. EU Description Dimensions Qté max. Figure Φ 290 × 24 mm Tambour de rotateur 50x1.5/2.0 ml 88861121 15584130 Tambour de rotateur 30 x 15 ml 88861122 15594130 Φ 290 × 31mm Φ... -
Page 16: Section 7 Garantie
24 mois contre tout défaut matériel ou de fabrication. La période de garantie de 24 mois commence à partir de la date de livraison de ce produit. Pour tout problème de qualité ou de performances du produit, contactez le service clientèle de Fisher Scientific. -
