Innova ECA647 Manuel D'installation page 12

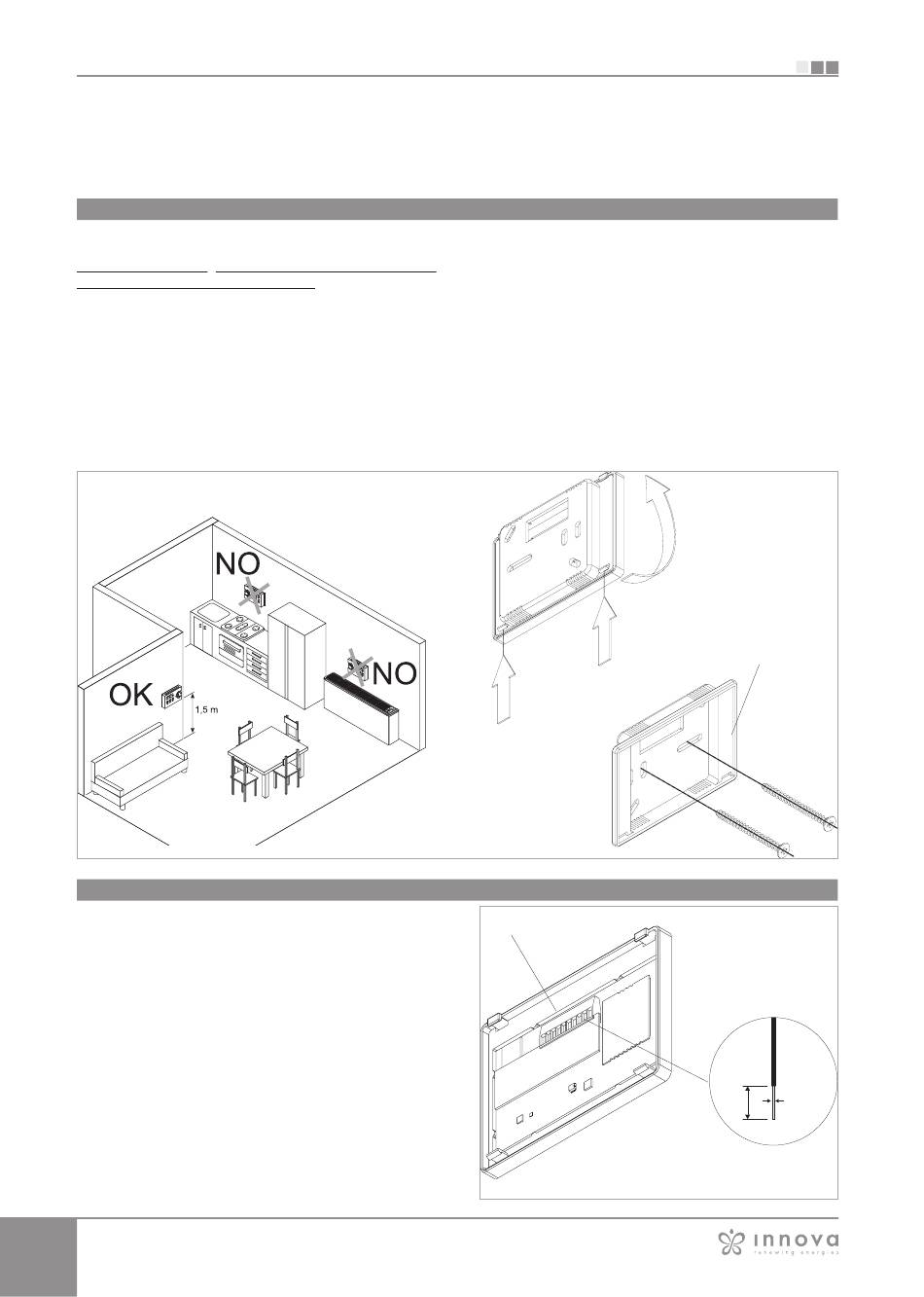

3.1 Montage panneau de contrôle à distance mural EDA649 - EDB649
Le contrôle à distance mural EDA/EDB649 est un
thermostat électronique (doté d'un capteur de température
qui peut, en option être installé à distance dans l'un
des ventilo-convecteurs connectés) avec possibilité
de contrôle sur un ou plusieurs appareils (jusqu'à un
maximum de 30) dotés d'une commande électronique
pour installation à distance ESE645 ou ESE648.
- Installer le contrôle à distance mural EDA/EDB649
loin des portes et/ou des fenêtres et des sources de
chaleur (radiateurs, ventilo-convecteurs, cuisinières,
rayons du soleil), sur des murs intérieurs à une hauteur
d'environ 1,5 m du sol.
Le contrôle à distance mural est présent à l'intérieur de
l'emballage, déjà assemblé ; par conséquent, avant le
3.2 Connexion bornes à ressort -AB+ et CP
Les bornes à ressort destinées aux connexions électriques
acceptent des câbles rigides ou flexibles avec une section
de 0,2 à 1 mm², tandis que s'ils sont dotés d'une cosse
avec un collier en plastique, la section maximale est
réduite à 0,75 mm².
Pour une connexion sure et correcte, réaliser les opérations
suivantes :
- réaliser un dénudage de 8 mm de longueur comme
dans la figure ci-dessous ;
- si le câble est rigide, le connecteur du fil entrera
facilement, alors que si le câble est flexible, il est
conseillable d'utiliser une pince à bec pour une
insertion correcte ;
- pousser à fond les câbles et vérifier la fixation correcte
en les tirant légèrement ;
- Pour débrancher les câbles, appuyer avec un
tournevis sur la dent blanche correspondante (réf.C)
et extraire le conducteur.
12
EDA649 - EDB649
montage au mur, les deux parties doivent être séparées
en décrochant les deux dents saillantes dans la partie
arrière (A).
Utiliser ensuite la base du contrôle (réf. B en figure) pour
tracer les points de fixation au mur (utiliser deux trous
opposés).
Ensuite, procéder aux opérations suivantes :
- percer le mur ;
- passer les câbles électriques à travers la fenêtre
présente sur la base ;
- fixer la base du contrôle au mur en utilisant des vis et
des chevilles adéquates ;
- effectuer les connexions électriques puis refermer le
contrôle en veillant à ne pas écraser les conducteurs.
A
A
B
A
8mm
U I S
2
0.2-1 mm
