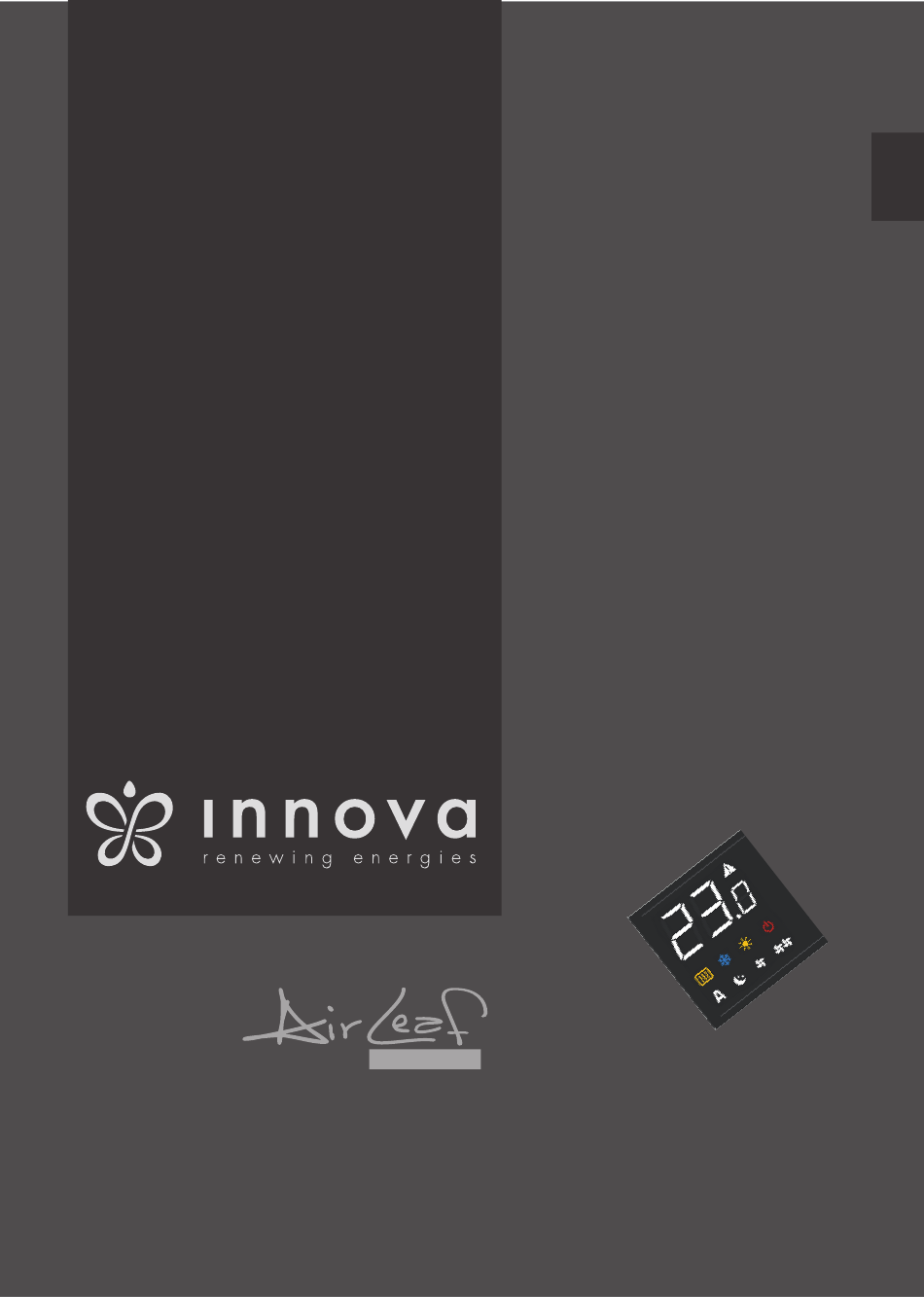

- Page 1 Manuel d’installation D C I n v e r t e r ECA644 - ECA647 - EWF644 - EWF647 - ESE645 - ESE648 EDA649 - EDB649 - EWG649 - EWW649 E4T643 - E2T543 - B3V137 B4V642 - B3V151- B3V152 - B10642...
- Page 2 Grâce au produit que vous avez acheté et en appliquant les conseils fournis dans ce manuel, vous pourrez profiter sans problème des conditions ambiantes optimales, à moindres frais en termes d'énergie. Innova S.r.l Symboles Les pictogrammes reportés dans le chapitre suivant univoque des informations nécessaires pour une utilisation...
- Page 3 Montage capteur température air (pour modèles ECA644, ECA647 uniquement) ....... .
- Page 4 B4V642 + B3V151 10.1 Schéma connexions B4V642 + B3V151 ............29 10.2 Schéma connexions B4V642 + B3V151 avec changement saisonnier .
- Page 5 GENERALITES Mises en garde générales Ces instructions font partie intégrante du manuel de Il est interdit d'altérer les dispositifs de sécurité l'appareil sur lequel est installé le kit. Faire référence à ce ou de réglage sans l'autorisation et les indications du manuel pour les consignes générales et pour les règles fabricant de l'appareil.
- Page 6 ECA644 - ECA647 -EWF644 - EWF647 - ESE645 - ESE648 Montage, configuration et connexions des panneaux de commande embarqués ECA644, ESE645, ECA647, ESE648 Les commandes disposent de deux contacts propres Le capteur de température de l'eau (10 kΩ) placé dans indépendants pour la commande d'un réfrigérateur et...
- Page 7 ; sur OFF, le ventilateur fonctionne normalement. Connexion entrée contact présence CP (pour modèles ECA644, ECA647 uniquement) A la fermeture du contact connecté à l'entrée CP (réf. A) le Il est impossible de brancher l'entrée en parallèle à...
- Page 8 Montage capteur température air (pour modèles ECA644, ECA647 uniquement) Pour positionner le capteur de température (réf. A) : enfiler le capteur dans le trou inférieur (réf. C) faire passer le capteur dans le trou du panneau (réf. B) fixer le capteur à la fixation dédiée (réf. D).
- Page 9 électrovanne eau (sortie à 230V/ 50Hz 1A) capteur eau RS (10 kΩ) (uniquement pour ECA644) électrovanne eau pour 4 tubes (uniquement ECA647) ou connexion volet mobile (uniquement câblage version RS (uniquement pour ECA644) ECA644). Sortie à 230V/ 50Hz 1A Si après avoir alimenté l'appareil, la carte branchement alimentation électrique 230V/50Hz...
- Page 10 Connexions ESE645 et ESE648 branchement série pour commande à distance sortie autorisation réfrigérateur (contact propre +AB- murale EDA/EDB649 - EWG/EWW649 max 1A) (respecter les pôles AB) capteur eau RS (10 kΩ) (uniquement pour H2** capteur température eau (10 kΩ) ESE645) capteur température eau pour 4 tubes (10 kΩ) Capteur d'air en option (*) H4**...
- Page 11 Carte électronique à modulation continue pour branchement thermostat à distance (pour modèles ESE645 et ESE648 uniquement) La carte électronique pour la commande à Les principaux paramètres de fonctionnement, distance permet le contrôle de toutes les fonctions du la valeur de consigne et la température ambiante sont ventilo-convecteur par la commande à...
- Page 12 EDA649 - EDB649 Montage panneau de contrôle à distance mural EDA649 - EDB649 Le contrôle à distance mural EDA/EDB649 est un montage au mur, les deux parties doivent être séparées thermostat électronique (doté d'un capteur de température en décrochant les deux dents saillantes dans la partie qui peut, en option être installé...
- Page 13 Connexion entrée contact CP présence A la fermeture du contact connecté à l'entrée CP (réf. A) le symbole clignote. les panneaux se mettent en stand-by. Si le contact est Il est impossible de brancher l'entrée en parallèle ouvert, les unités sont actives, si le contact est fermé, à...
- Page 14 EWG649 - EWW649 Montage panneau de contrôle à distance mural EWW649 - EWG649 Le contrôle à distance mural EWG/EWW649 est un montage au mur, les deux parties doivent être séparées thermostat électronique (doté d'un capteur de température en décrochant les deux dents saillantes dans la partie qui peut, en option être installé...
- Page 15 Connexion bornes à ressort +AB- et CP Les bornes à ressort destinées aux connexions électriques si le câble est rigide, le connecteur du fil entrera acceptent des câbles rigides ou flexibles avec une section facilement, alors que si le câble est flexible, il est de 0,2 à...
- Page 16 Connexions EWW649 - EWG649 Brancher la ligne RS485 du contrôle à distance mural à un le branchement avec le câble RS485 est polarisé ; ou plusieurs (jusqu'à un maximum de 30) appareils dotés respecter les indications « A » et « B » sur chaque d'une commande électronique pour le contrôle à...
- Page 17 E4T643 Montage et connexions du panneau de commande embarqué E4T643 La commande embarquée est un panneau avec 8 boutons prévu pour être monté dans la machine et dispose d'une capacitifs et un écran ambré qui a la fonction AUTO (réglage sortie à...
- Page 18 Montage du capteur de température de l'air Pour positionner le capteur de température (réf. A) : enfiler le capteur dans le trou inférieur (réf. C) faire passer le capteur dans le trou du panneau (réf. B) fixer le capteur à la fixation dédiée (réf. D). Connexions E4T643 capteur température eau (10 kΩ) capteur eau RS (10 kΩ)
- Page 19 MENU RÉGLAGES ECA644 - ECA647 - EWF644 - EWF647 - EDA/ EDB649 - EWG/EWW649 - E4T643 Menu de configuration Accédez à l'aide de la télécommande au Menu de configuration lorsque l'affichage est éteint: Touche Fonctionnement Affichage - maintenez la touche "ON" appuyée pendant 10 secondes - l'appareil s'allume et la température s'affiche...
- Page 20 Réglage du volume de la sonnerie Modification du volume: Affichage Fonctionnement - la plage de réglage du volume varie de 00 (minimum) à 03 (maximum) - Augmentez ou diminuez le volume à l'aide des icônes Le volume change une fois que vous confirmez la modification. Réglage de la luminosité...
- Page 21 Rétablissement des réglages d'usine Rétablissement des réglages d'usine de la commande: Afficher Fonctionnement - sélectionnez "YS" pour réinitialiser les réglages - sélectionnez "no" pour maintenir les réglages actuels Décalage de régulation de la sonde T (sonde de température intérieure) Afficher Fonctionnement - la plage de réglage varie de -9 à...
- Page 22 E2T543 Montage et connexions du panneau de commande embarqué E2T543 La commande embarquée avec sélecteur de vitesse et ON/ hivernale (30°C) et température maximale estivale (20°C) est OFF à bouton, thermostat ambiant réglable de 5 à 40°C, adaptée pour l'installation dans la machine et dispose une sélecteur été...
- Page 23 Montage du capteur de température de l'air Pour positionner le capteur de température (réf. A) : enfiler le capteur dans le trou inférieur (réf. C) faire passer le capteur dans le trou du panneau (réf. B) fixer le capteur à la fixation dédiée (réf. D). Connexions E2T543 capteur température eau (10 kΩ) câblage version RS...
- Page 24 B3V137 Montage et connexions du panneau de commande embarqué B3V137 La commande montée dans la machine avec sélecteur machine et dispose d'une sortie à 230 V pour le contrôle de vitesse, ON/ OFF à bouton, et contact pour thermostat d'une électrovanne. ambiant TERM, est adaptée pour l'installation dans la Montage Placer le panneau de contrôle dans son logement, dans la...
- Page 25 Connexions B3V137 Branchement 230 V autorisation du thermostat branchement alimentation électrique 230V/50Hz ambiant câblage version RS moteur ventilateur DC inverter sortie pour servomoteurs panneau aspiration mobile (sortie à 230V/ 50Hz 1A) électrovanne eau (sortie à 230V/ 50Hz 1A) capteur eau version RS (10 kΩ) B3V137 N276663A Tableau signalisations...
- Page 26 B4V642 Montage et connexions contrôle ventilateur pour réglage à distance B4V642 Monté dans la machine, il permet de gérer le moteur, avec le commerce. des vitesses fixes ; il peut être associé aux commandes Il dispose d'une sortie à 230 V pour le pilotage de avec thermostat et à...
- Page 27 Schéma connexions B4V642 avec thermostats 3 vitesses Effectuer les branchements électriques à un thermostat adapté à cette fin selon le schéma en figure alimentation électrique 230V-50Hz câblage version RS entrée autorisation électrovanne capteur eau RS (10 kΩ) vitesse maximale ventilateur moteur ventilateur DC inverter vitesse moyenne ventilateur thermostat ambiant à...
- Page 28 Signalisations du voyant Le voyant (réf. A) est éteint si l'entrée CV n'est pas fermé • 2 clignotements + pause pour alarme moteur (par (condition de stand-by). exemple grippage dû à des corps étrangers ou panne Il est allumé à la fermeture du contact CV et signale le du capteur de rotation).
- Page 29 B4V642 + B3V151 10.1 Schéma connexions B4V642 + B3V151 Commande murale avec thermostat, sélecteur été/hiver et sélecteur de vitesse en liaison avec B4V642. Pour les unités à 2 tubes. Alimentation électrique 230V-50 Hz Electrovanne eau (sortie à 230 V/ 50 Hz 1A) Entrée autorisation commande panneau aspiration mobile (sortie à...
- Page 30 10.2 Schéma connexions B4V642 + B3V151 avec commutation saisonnière Commande murale avec thermostat, sélecteur été/hiver et sélecteur de vitesse en liaison avec B4V642. Pour les unités à 2 tubes. Alimentation électrique 230V-50 Hz commande panneau aspiration mobile (sortie à 230V/ 50Hz 1A) Entrée autorisation Câblage version RS Vitesse maximale ventilateur (1 400 rpm)
- Page 31 B4V642 + B3V152 11.1 Schéma connexions B4V642 + B3V152 Commande murale intégrée avec thermostat, sélecteur été/ hiver et sélecteur de vitesse en liaison avec B4V642. Pour les unités à 2 tubes. Alimentation électrique 230V-50Hz électrovanne eau (sortie à 230 V/ 50Hz 1A) Entrée autorisation commande panneau aspiration mobile (sortie à...
- Page 32 11.2 Schéma connexions B4V642 + B3V152 avec commutation saisonnière Commande murale intégrée avec thermostat, sélecteur été/ hiver et sélecteur de vitesse en liaison avec B4V642. Pour les unités à 2 tubes. Alimentation électrique 230V-50Hz commande panneau aspiration mobile (sortie à Entrée autorisation 230V/ 50Hz 1A) Câblage version RS...
- Page 33 B10642 12.1 Montage et connexions contrôle ventilateur pour réglage à distance B10642 Montée dans la machine, elle permet de gérer le moteur, Pour les sorties de commande à la carte B10642, il faudra avec une vitesse modulante ; le réglage du moteur peut être considérer cette valeur d'impédance, surtout en cas de effectué...
- Page 34 12.4 Schéma connexions B10642 avec thermostats/signaux 0-10 V DC Effectuer les branchements électriques à un thermostat adapté à cette fin selon le schéma en figure alimentation électrique 230V-50 Hz câblage version RS entrée pilotage appareil 0÷10 V capteur eau RS (10 kΩ) moteur ventilateur DC inverter électrovanne eau (sortie à...
- Page 35 VERSIONS FULL FLAT ET RS 13.1 Branchements versions full flat Dans cette version, les servo-mécanismes utiles au déplacement de la grille sont précâblés sur l'appareil. Il est possible de les brancher à la sortie Y2 des panneaux à travers un connecteur dédié (réf. A). 13.2 Branchements versions RS Dans les versions RS, connecter le connecteur rapide...
- Page 36 étant bloqués dans travers le trou spécifique (réf. C). la position d'origine, il est nécessaire d'utiliser le kit spécial BB0646 disponible comme accessoire. ECA644, ESE645, B4V642 B10642 ECA647, ESE648 N276659C N276619F N540022 B DATA I/O N276660C E4T643...
- Page 40 INNOVA s.r. l . INNOVA s.r.l. Fraz . St rada, 16 - 38085 PIEVE DI BONO (TN) - ITALY Via I Maggio, 8 - 38089 Storo (TN) - ITALY tel. +39.0465.670104 fax +39.0465.674965 tel. +39.0465.670104 fax +39.0465.674965 info@innovaenergie.com info@innovaenergie.com www.innovaenergie.com N273541I - Rev.
