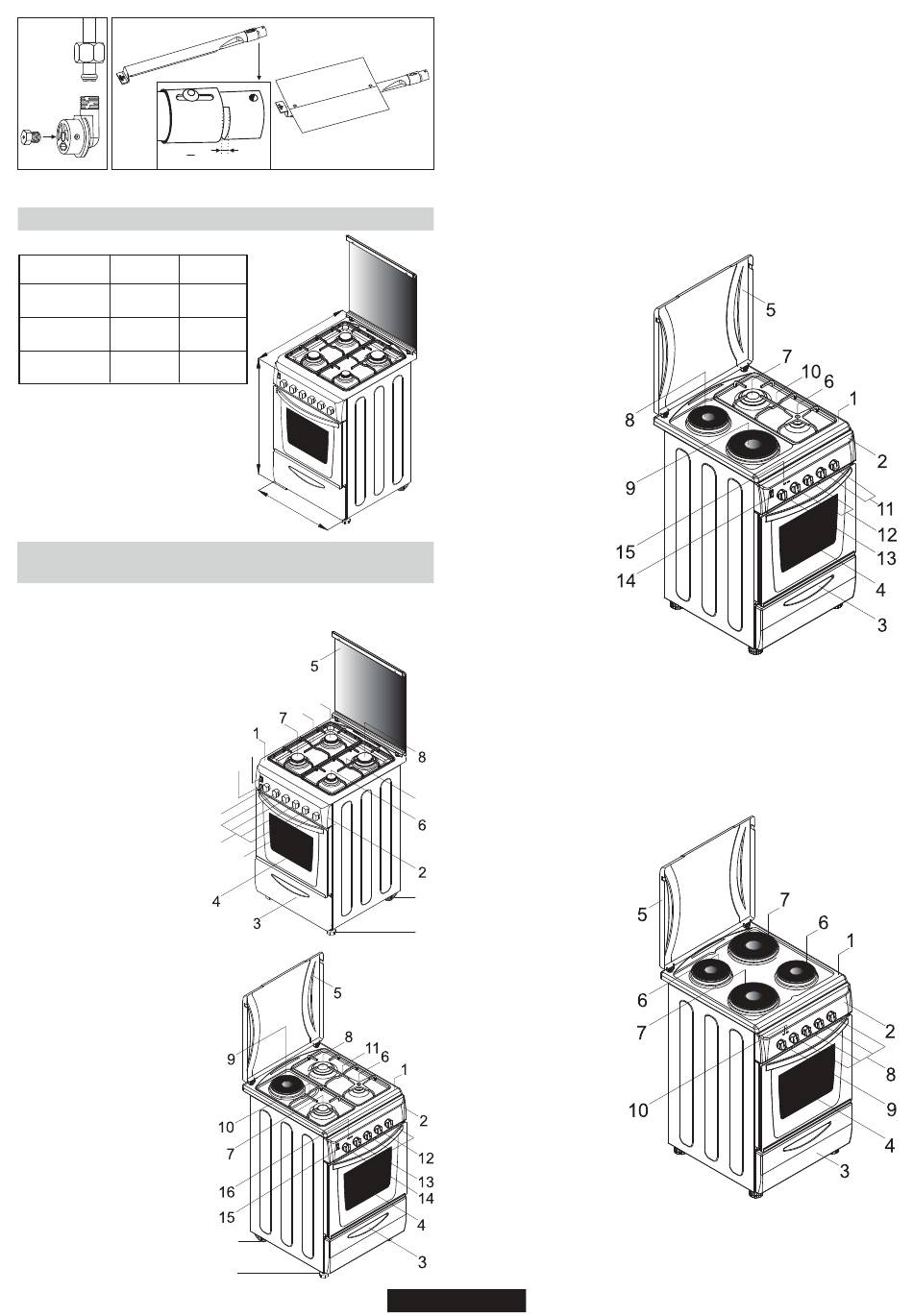

ROSIERES RMC 5311 RB Notice D'emploi Et D'installation page 9

4.5 + 0.3
Figure5
2.9. DIMENSIONS DE L'APPAREIL
50 x 60
863
Hauteur (mm)
510 598-600
Largeur (mm)
600
Profondeur (mm)
2.10. ASPECT GENERAL ET DEFINITION DE
L'APPAREIL
Cette notice est commune à plusieurs modèles. Il est possible que
certaines caractéristiques décrites ici n'existent pas sur certains
modèles.
1- Table de cuisson
Tableau de bord avec commandes
2-
Tiroir du four
3-
4- Porte du four
5- Couvercle en verre ou en métal
6- Brûleur auxiliaire
7- Brûleur rapide (semi-rapide)
Brûleur ultra-rapide (rapide)
8-
9- Brûleur semi-rapide
10- Grille de gauche
11- Grille de droite
12- Manettes de contrôle des
brûleurs
Manette de thermostat du
13-
four
14- Bouton d'allumage ou de mise
en marche de la ventilation
15- Interrupteur éclairage
16- Manette du timer
Roulettes
17-
18- Boulon de pied
1-
Table de cuisson
2- Tableau de bord avec commandes
3- Tiroir du four
4- Porte du four
5- Couvercle en verre ou en métal
6- Brûleur auxiliaire
7-
Brûleur rapide (semi-rapide)
8- Brûleur ultra-rapide (rapide)
9- Plaque électrique
10- Grille de gauche
11- Grille de droite
12- Manettes de contrôle des
brûleurs
13- Manette de contrôle de la
plaque électrique
14- Manette de thermostat du four
15- Bouton d'allumage ou de mise
en marche de la ventilation
16- Voyant de contrôle
17- Roulettes
18- Boulon de pied
Figure6
60 x 60
850
P
600
H
L
9
10
14
15
13
12
16
17
18
1- Table de cuisson
2- Tableau de bord avec commandes
3- Tiroir du four
4- Porte du four
5- Couvercle en verre ou en métal
Brûleur auxiliaire
6-
Brûleur rapide
7-
8- Plaque électrique
9- Plaque électrique
10- Grille de droite
11- Manettes de contrôle des brûleurs
12- Manette de contrôle des plaques électriques
13- Manette de thermostat du four
Bouton d'allumage ou de mise en marche de la ventilation
14-
Voyant de contrôle
15-
1- Table de cuisson
2- Tableau de bord avec commandes
3- Tiroir du four
4- Porte du four
Couvercle en verre ou en métal
5-
Plaques électriques
6-
7- Plaques électriques
8- Manette de contrôle des plaques
11
9- Manette de thermostat du four
10- Voyant de contrôle
17
18
33 FR
