TIPOVER PROTECTION
PROTECTION CONTRE LE RENVERSEMENT
Wall Mounting fixture
GB
1
Fissaggio per il montaggio a parete
IT
Fixation murale
FR
Wandhalterung
DE
Y
-A-
GB

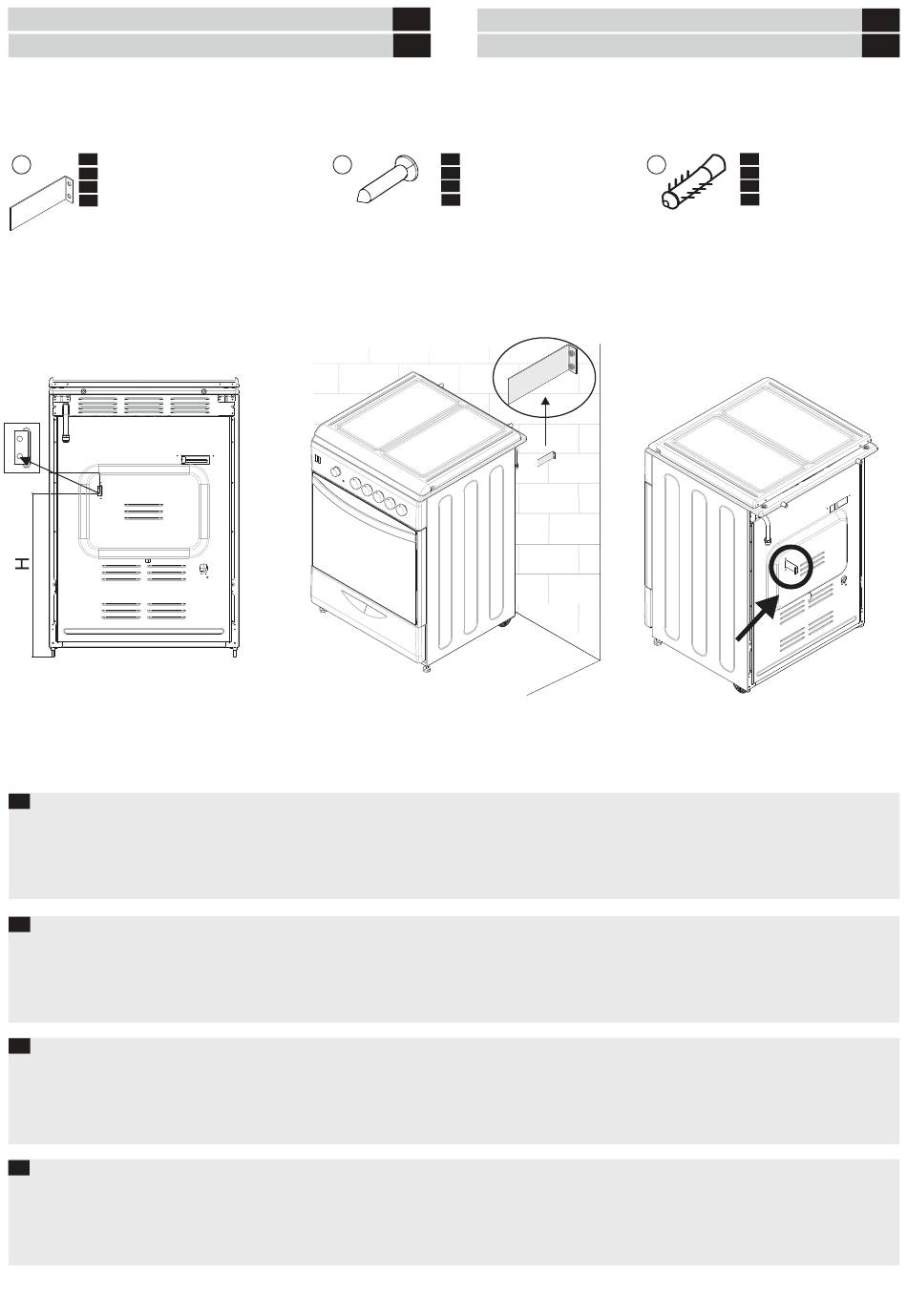

Please apply the following procedure while placing your oven.
1- Place your oven to the place of use and make its height and level adjustments.
2- Determine the H and Y measure as indicated in the figure and mark the wall to which the oven will be fixed. (Figure A)
3- Fix the wall mounting fixture (in the service pouch) on the wall using a dowel and screw (not provided). (Figure B)
4- Push the oven backwards and make the fixture settle in the slot on the back side of the oven. (Figure C)
The fixture will function when inserted 20 mm deep in its slot.
IT
Applicare la procedura che segue quando si posiziona il forno.
1- Posizionare il forno nel punto di utilizzo e regolarne altezza e livello.
2- Stabilire la misura H e Y come indicato nella figura e contrassegnare la parete a cui sarà fissato il forno. (Figura A)
3- Posizionare il fissaggio per il montaggio a parete (nella sacca di manutenzione) alla parete utilizzando spinetta in legno e vite (non in dotazione). (Figura B)
4- Spingere all'indietro il forno e lasciare che il fissaggio di posizioni nell'apertura sul retro del forno. (Figura C)
Il fissaggio è utile se inserito a 20 mm di profondità nell'apertura.
FR
Veuillez respecter la procédure suivante lors de la fixation de votre four.
1- Placez votre four à son lieu d'utilisation puis réglez sa hauteur et son niveau.
2- Déterminez la mesure H et Y comme l'indique la figure, puis faites une marque sur le mur pour identifier l'endroit où le four sera fixé. (Figure A)
3- Fixez le dispositif (dans le sac de service) sur le mur en utilisant un goujon et des vis (non fournis). (Figure B)
4- Poussez le four vers l'arrière et procédez à la fixation dans la rainure, à l'arrière du four. (Figure C)
La fixation n'est effective que lorsqu'elle est d'une profondeur de 20 mm dans sa rainure.
DE
Bitte stellen Sie Ihren Ofen auf folgende Weise auf:
1. Stellen Sie den Ofen an seinem endgültigen Einsatzort auf, passen Sie seine Höhe an, sorgen Sie dafür, dass er gerade steht.
2. Ermitteln Sie die in der Abbildung illustrierten H- und Y-Maße, markieren Sie die Wand, an welcher der Ofen fixiert werden soll, entsprechen. (Abbildung A)
3. Fixieren Sie die Wandhalterung (diese finden Sie im Zubehörbeutel) mit Schraube und Dübel (beides separat erhältlich) an der Wand. (Abbildung B)
4. Schieben Sie den Ofen an die Wand, hängen Sie die Halterung in den Schlitz an der Rückseite des Ofens ein. (Abbildung C)
Die Halterung greift richtig, wenn sie 20 mm tief in den Schlitz eingehangen wird.
GB
PROTEZIONE ANTI RIBALTAMENTO
SCHUTZ GEGEN UMKIPPEN
FR
Screw (4,8 mm x 32mm)
GB
2
Vite (4,8 mm x 32mm)
IT
Vis (4,8 mm x 32mm)
FR
Schraube (4,8 mm x 32mm)
DE
(4,8 mm x 32mm)
-B-
Dowel (8mm)
GB
3
Spinetta in legno (8mm)
IT
Goujon (8mm)
FR
Dübel (8mm)
DE
(8mm)
-C-
