Victron energy MultiPlus-II 120V Mode D'emploi

Victron energy MultiPlus-II 120V Mode D'emploi

Masquer les pouces

Publicité

Liens rapides

Télécharger ce manuel
FRANÇAIS

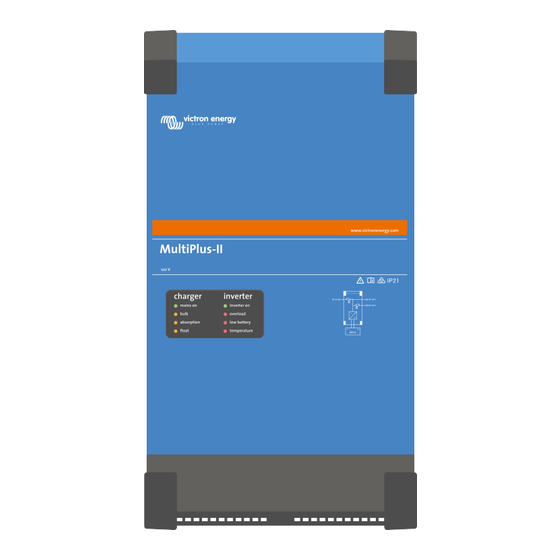

MultiPlus-II 120V

Publicité

loading

Manuels Connexes pour Victron energy MultiPlus-II 120V

Sommaire des Matières pour Victron energy MultiPlus-II 120V

  • Page 1 FRANÇAIS MultiPlus-II 120V...
  • Page 2 MultiPlus-II 120V Table des matières 1. INSTRUCTIONS DE SÉCURITÉ IMPORTANTES – Conservez ces instructions ! ......... 1 2. Description ..........................3 2.1. Bateaux, véhicules et autres applications autonomes ..............3 2.2. Systèmes en ligne ou hors ligne associés à un champ PV ............. 3 2.3.
  • Page 3 MultiPlus-II 120V 8.4. D : Schéma de raccordement triphasé .................. 32 8.5. E : Algorithme de charge ....................32 8.6. F : Tableau de compensation de la température ............... 34 8.7. G : Dimensions du boîtier ....................35...
  • Page 4 MultiPlus-II 120V 1. INSTRUCTIONS DE SÉCURITÉ IMPORTANTES – Conservez ces instructions ! Généralités Veuillez d'abord lire la documentation fournie avec cet appareil avant de l'utiliser, afin de vous familiariser avec les symboles de sécurité. Cet appareil a été conçu et testé conformément aux normes internationales. L’appareil doit être utilisé uniquement pour l’application désignée.
  • Page 5 MultiPlus-II 120V Lors du stockage ou du transport de l'appareil, s'assurer que l'alimentation secteur et les bornes de la batterie sont débranchées. Nous déclinons toute responsabilité en ce qui concerne les dommages lors du transport, si l'appareil n'est pas transporté dans son emballage d'origine.
  • Page 6 MultiPlus-II 120V 2. Description 2.1. Bateaux, véhicules et autres applications autonomes La base du MultiPlus-II est un convertisseur sinusoïdal extrêmement puissant, un chargeur de batterie et un commutateur de transfert dans un boîtier compact. Fonctions importantes : Commutation automatique et permanente Dans le cas d’une panne d’alimentation ou lorsque le générateur est arrêté, le convertisseur/chargeur bascule en mode...
  • Page 7 MultiPlus-II 120V Moniteur de batterie intégré La solution idéale est que le convertisseur/chargeur fasse partie d’un système hybride (générateur diésel, convertisseurs/ chargeurs, accumulateur, et énergie alternative). Le contrôleur de batterie intégré peut être configuré pour démarrer ou arrêter le générateur : •...
  • Page 8 MultiPlus-II 120V 2.3.2. Batterie Lithium Battery Smart de Victron Si des batteries Lithium Battery Smart de Victron sont utilisées, utilisez le BMS VE.Bus V2 ou le Lynx Smart BMS. 2.3.3. Autres batteries au lithium Si vous utilisez d’autres batteries au lithium, suivez ce lien pour obtenir une liste des types de batteries compatibles et savoir comment les installer et les configurer https://www.victronenergy.com/live/battery_compatibility:start.
  • Page 9 MultiPlus-II 120V 3. Fonctionnement 3.1. Commutateur on/off/chargeur-uniquement Lorsque le commutateur est positionné sur « On », le convertisseur/chargeur est pleinement fonctionnel. Le convertisseur est mis en marche , et le voyant « inverter on » (convertisseur en marche) s’allume. Si la borne « AC-in » est mise sous tension, l’appareil redirige cette tension CA vers la borne « AC-out », si cette dernière se trouve dans les limites paramétrées.
  • Page 10 MultiPlus-II 120V Vérifiez que tous les interrupteurs soient bien en position « On » (frontal, à distance ou tableau de commande à distance si applicable). Activer l'égalisation ou l'absorption forcée n'a de sens que si le cycle de charge normal est terminé (le chargeur est en mode «...
  • Page 11 MultiPlus-II 120V Alarme de surcharge Le convertisseur s'est arrêté à cause d'une surcharge ou d'un court-circuit. Le voyant LED « overload » est allumé fixement. Pré-alarme de batterie basse La tension de batterie se réduit. La batterie est presque entièrement épuisée. Le voyant de batterie basse « low battery »...
  • Page 12 MultiPlus-II 120V Pré-alarme d’ondulation La tension d'ondulation sur les bornes de la batterie est trop élevée. Les voyants LED de surcharge « overload » et de batterie basse « low battery » clignotent en même temps. Alarme d’ondulation Le convertisseur s'est arrêté à cause d'une tension d'ondulation trop élevée sur les bornes de la batterie.
  • Page 13 MultiPlus-II 120V Charge « Equalize » La tension secteur est commutée et le chargeur fonctionne en mode « Equalize » (égalisation). Les LED « bulk » et « absorption » clignotent toutes les deux. PowerControl L'entrée CA est commutée. Le courant de sortie CA est égal au courant d'entrée maximal prédéfini.
  • Page 14 MultiPlus-II 120V 4. Installation Cet appareil doit être installé par un électricien qualifié. Ce produit ne convient pas à une connexion directe au système électrique d’un véhicule. Il doit être connecté à un système CC dédié qui comprend une batterie de service dédiée, un fusible approprié et un câblage CC de calibre approprié.
  • Page 15 MultiPlus-II 120V ATTENTION – RISQUE DE GAZ EXPLOSIFS : TRAVAILLER À PROXIMITÉ D’UNE BATTERIE AU PLOMB- ACIDE EST DANGEREUX. LES BATTERIES PRODUISENT DES GAZ EXPLOSIFS DURANT LEUR FONCTIONNEMENT NORMAL : POUR CETTE RAISON, IL EST EXTRÊMEMENT IMPORTANT QU'AVANT CHAQUE RÉPARATION DE L’UNITÉ À PROXIMITÉ DE LA BATTERIE, VOUS LISIEZ CE MANUEL ET SUIVIEZ À...
  • Page 16 MultiPlus-II 120V INSTRUCTIONS RELATIVES À LA MISE À LA TERRE - Cette unité marine doit être raccordée à un système de câblage permanent, métallique et mis à la terre ; si ce n’est pas le cas, un conducteur de masse d’équipement doit être utilisé...
  • Page 17 MultiPlus-II 120V Procédez comme suit pour raccorder les câbles de batterie : • Desserrez les deux vis au bas du boîtier et retirez le panneau de service. • Connectez les câbles de la batterie : voir A : Vue d’ensemble des connexions [30].
  • Page 18 MultiPlus-II 120V MultiPlus-II 120 V - Modèles 3k AC-in AC-out-1 AC-out-2 Calibre minimal du câble AWG 6 AWG 6 AWG 10 Longueur de la broche de la ferrule et longueur de dénudage 18 mm 18 mm 18 mm Notez que AC-in et AC-out-1 ont un presse-étoupe M40, et que AC-out-2 a un presse-étoupe M32.
  • Page 19 MultiPlus-II 120V Cependant, le relais peut être programmé pour tout type d'applications, comme par exemple en tant que relais de démarrage d'un générateur. Voir l’annexe A pour connaître l’emplacement du connecteur. 4.5.3. Ports d’entrée/sortie programmables Le produit est équipé de deux ports d’entrée/sortie analogique/numérique.
  • Page 20 MultiPlus-II 120V Pour connaître les conditions préalables, voir le chapitre Connexion en parallèle [16]. Le convertisseur/chargeur n’est pas adapté à une configuration triphasée en triangle (Δ). Les chaînes d’unités en parallèle peuvent être connectées en trois phases, . Page 17...
  • Page 21 MultiPlus-II 120V 5. Configuration Cette section est prévue pour des applications autonomes. La modification des réglages doit être effectuée par un électricien qualifié. Lisez attentivement les instructions avant toute modification. Lors de la configuration du chargeur, l’entrée CA doit être débranchée.
  • Page 22 MultiPlus-II 120V Fréquence du convertisseur La fréquence de sortie si aucune tension CA n'est présente sur l'entrée. Réglage : 50 Hz ; 60 Hz Plage de fréquence d'entrée Plage de fréquences d'entrée acceptée par le MultiPlus-II. Le MultiPlus-II se synchronise dans cette plage avec la fréquence d'entrée CA.
  • Page 23 MultiPlus-II 120V Pour des configurations spécifiques, telles qu’un système biphasé avec un autotransformateur, un relais de mise à la terre externe peut s’avérer nécessaire. Pour utiliser un relais externe, il faut d’abord désactiver le relais de terre interne dans les paramètres du MultiPlus.
  • Page 24 Si WeakAC est activé, le courant de charge maximal est réduit d'environ 20 %. BoostFactor Modifier ce réglage uniquement après avoir consulté Victron Energy ou en présence d'un technicien formé par Victron Energy ! Relais programmable Ce relais peut être programmé pour tout type d'applications, comme par exemple en tant que relais de démarrage d'un générateur.
  • Page 25 La procédure ci-dessous permet d'identifier rapidement la plupart des erreurs. Si une erreur ne peut pas être résolue, veuillez en référer à votre fournisseur Victron Energy. Nous vous recommandons d’utiliser l’application Victron Toolkit pour trouver la description des codes d’alarme des voyants LED.
  • Page 26 MultiPlus-II 120V Problème Cause possible Solution possible Le fusible de la batterie a grillé. Remplacer le fusible de la batterie. La déformation ou la tension de l'entrée CA est trop Activer les paramètres « WeakAC » et limiteur de grande (généralement alimentation courant dynamique.
  • Page 27 MultiPlus-II 120V La LED de secteur allumé « mains on » L'appareil est en mode « Charger only » et l'alimentation secteur est présente. clignote et il n'y a aucune tension de L'appareil rejette l'alimentation secteur ou est en cours de synchronisation.
  • Page 28 MultiPlus-II 120V Au moins une des LED « bulk », « absorption » et « float » est allumée ou clignote LED « bulk » éteinte LED « absorption » clignotante LED « float » clignotante LED « bulk » clignotante LED «...
  • Page 29 Mettez à jour le micrologiciel du dernier appareil mis en marche. Ne doit pas se produire. Arrêter tous les appareils, puis Erreur interne. les redémarrer. Contacter Victron Energy si le problème persiste. Page 26 Indications d'erreur...
  • Page 30 MultiPlus-II 120V 7. Spécifications techniques MultiPlus-II 120 V 12/3000/120-50 24/3000/70-50 48/3000/35-50 PowerControl et PowerAssist Commutateur de transfert 50 A Courant d'entrée CA maximal 50 A CONVERTISSEUR Plage de tension d'alimentation CC 9,5 - 17 V 19 - 33 V 38 - 66 V Tension de sortie: 120 VCA ±...
  • Page 31 MultiPlus-II 120V MultiPlus-II 120 V 12/3000/120-50 24/3000/70-50 48/3000/35-50 120 Connexion VAC Bornes à vis 13 mm² (AWG 6) Poids 29 kg (64 lb) 578 x 277 x 148 mm 536 x 277 x 147 mm 572 x 277 x 147 mm...
  • Page 32 MultiPlus-II 120V MultiPlus-II 120 V 24/5000/120-95 48/5000/70-95 Sonde de température de batterie GÉNÉRALITÉS Sortie auxiliaire 43 A 48 A Sonde externe de courant CA (en option) 100 A Relais programmable Protection a – g Pour un fonctionnement en parallèle, biphasé et triphasé, surveillance à...
  • Page 33 MultiPlus-II 120V 8. ANNEXE 8.1. A : Vue d’ensemble des connexions Connexion du consommateur. AC-out-1. De gauche à droite : « N » (neutre), « PE » (terre/masse), « L » (phase) Connexion du consommateur. AC-out-2. De gauche à droite : « N » (neutre), « PE » (terre/masse), « L » (phase) Entrée CA : de gauche à...
  • Page 34 MultiPlus-II 120V Bornes de haut en bas : 12 V 100 mA Contact de relais programmable K1 collecteur ouvert 70 V 100 mA Relai de terre externe + Relai de terre externe – Entrée auxiliaire 1+ Entrée auxiliaire 1 –...
  • Page 35 MultiPlus-II 120V 8.3. C : Schéma de raccordement en parallèle 8.4. D : Schéma de raccordement triphasé 8.5. E : Algorithme de charge Page 32 ANNEXE...
  • Page 36 MultiPlus-II 120V Charge en 4 étapes : Bulk Phase au démarrage du chargeur. Un courant constant est appliqué jusqu’à ce que la tension nominale de la batterie soit atteinte, en fonction de la température et de la tension d’entrée, après quoi une puissance constante est appliquée jusqu’au point où...
  • Page 37 MultiPlus-II 120V 8.6. F : Tableau de compensation de la température Le tableau ci-dessus indique les tensions de sortie par défaut pour les modes Float et Absorption à 25 °C pour des parcs de batteries de 12 et 24 V. Pour un parc de batteries de 48 V, multipliez les tensions de 24 V par 2.
  • Page 38 MultiPlus-II 120V 8.7. G : Dimensions du boîtier Dimension Drawing - MultiPlus-II PMP122305110 MultiPlus-II 12/3000/120-50 120V PMP122305122 MultiPlus-II 12/3000/120-50 120V (UL) 6.2(3x) 6(4x) 87.5 87.5 32.5 57.5 Dimensions in mm Dimension Drawing - MultiPlus-II PMP242305102 MultiPlus-II 24/3000/70-50 120V (UL) 6.2(3x) 6(4x) 32.5...
  • Page 39 MultiPlus-II 120V Dimension Drawing - MultiPlus-II PMP482305102 MultiPlus-II 48/3000/35-50 120V (UL) 6.2(3x) 6(4x) 49.4 32.5 87.5 87.5 40.8 Dimensions in mm Dimension Drawing - MultiPlus-II PMP242505110 MultiPlus-II 24/5000/120-95 120V 6.3(4x) 149.4 349.3 6.2(5x) 40.3 53.2 87.5 87.5 626.9 135.4 35.8 137.8...
  • Page 40 MultiPlus-II 120V Dimension Drawing - MultiPlus-II PMP482505110 MultiPlus-II 48/5000/70-95 120V 7(5x) 37.8 164.0 329.3 6(4x) 103.8 54.4 87.5 87.5 675.9 218.4 31.8 151.0 163.9 Dimensions in mm Page 37 ANNEXE...
