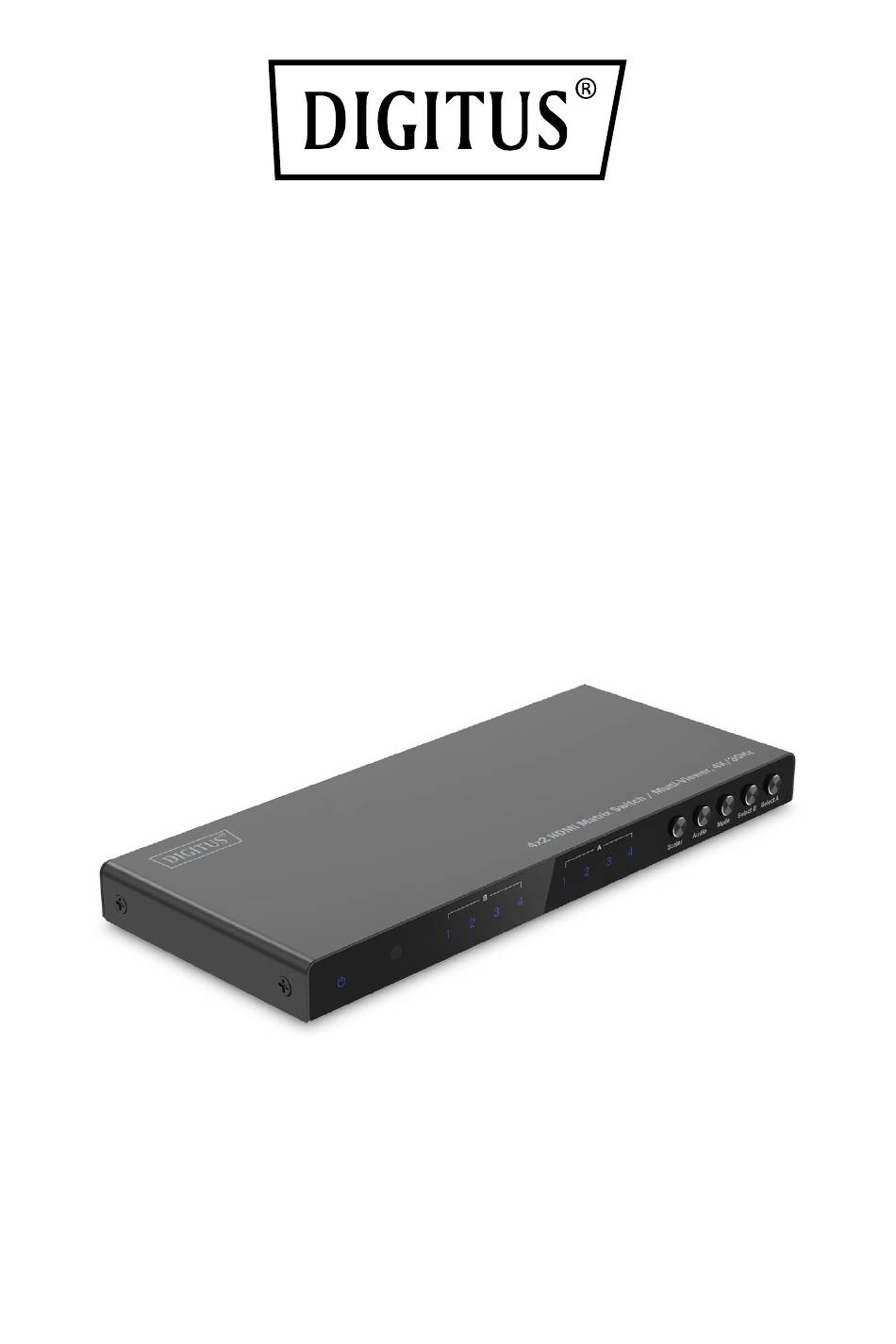

- Page 1 COMMUTATEUR MATRICIEL HDMI 4x2/ MULTI VIEWER, 4K/30 Hz Mode d’emploi DS-55345...
- Page 2 Table des matiéres 1. Introduction ..............3 2. Charactéristiques ............3 3. Contenu de l’emballage ..........4 4. Spécification ..............4 5. Ports et interfaces ............5 6. Description de la fonction spéciale ........8 7. Schéma de connexion – exemple ........18 8.

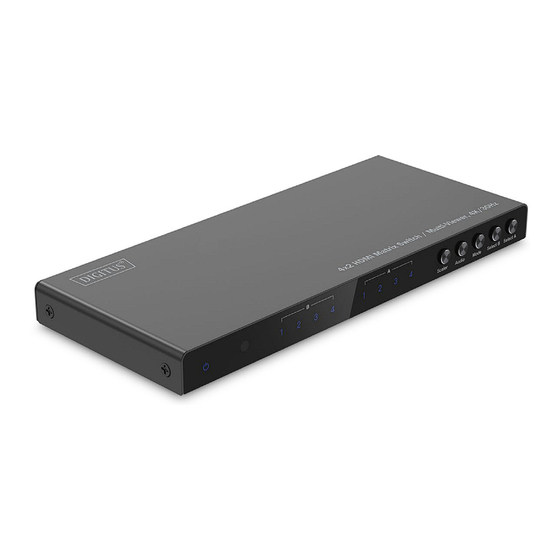

- Page 3 1. Introduction Le DIGITUS® commutateur matriciel HDMI 4x2 / Quad Multi Viewer permet de basculer facilement entre jusqu'à 4 sources HDMI et 2 périphériques de lecture, distribuez vos contenus multimédia indépendamment les uns des autres. Basculez facilement d'une source de signal à l'autre via la télécommande, sur l'appareil lui-même ou via la commande RS232.
- Page 4 • Interrupteur marche/arrêt séparé Bande passante de la vidéo: 10,2 Gbit/s • • HDCP 1.4 HDMI 1.4 • 3. Contenu de L’emballage 1x commutateur matriciel 4x2 / Multi Viewer • 1x télécommande • 1x bloc d'alimentation (5 V/1 A, 1,2 m) avec connecteur à vis •...
- Page 5 1 x interrupteur Température de 0 à 70 °C fonctionnement Consommation env. 5 W électrique Boîtier Métal Dimensions (boîtier) 21,4 x 9,1 x 1,85 cm (L x l x H) Poids 450 g Couleur Noir 5. Ports et interfaces Contrôle à distance Taille de la télécommande: 51,5 x 124 x 9,5 mm...
- Page 6 1. POWER : Mise en veille/en marche 2. MUTE : Coupure du son de la sortie audio / du mode 2.0 CH / du mode 5.1CH 3. OUTPUT A : Appuyez sur les boutons IN1 ~ IN4 pour sélectionner le canal correspondant à la sortie A (commutation sans coupure).
- Page 7 au mode que vous souhaitez modifier, puis d'appuyer sur la touche numérique correspondant au mode plein écran 1-4 dans les 5 secondes. • PLEIN ÉCRAN: Appuyez sur ce bouton pour sélectionner le mode plein écran ou pour conserver le ratio d'origine. •...
- Page 8 14. IR: Récepteur IR 15. B 1-4: Voyant LED des entrées 1-4 pour OUTPUT B 16. A 1-4: Voyant LED des entrées 1-4 pour OUTPUT A 17. Scaler : Bouton de commutation résolution de sortie HDMI 1080p/1600p/4K@30Hz 18. Audio: Bouton de sélection de la sortie du canal audio 19.
- Page 9 Appuyer sur (bouton Modify) + touche numérique N (N=1, 2, 3, 4), ces différents chiffres correspondent à différents modes (l'utilisateur peut choisir le mode souhaité dans les 5 secondes qui suivent l'appui sur le bouton Modify, si aucune opération n'est effectuée au bout de 5 secondes, le programme revient aux paramètres par défaut).
- Page 10 Appuyez sur (bouton Modify) + touche numérique 4, les images sont alors affichées comme suit: Pour le mode d'affichage « gauche/droite », appuyez deux fois sur le bouton Mode et l'affichage suivante s'apparaîtra par défaut: Appuyer sur (bouton Modify) + touche numérique N (N=1, 2, 3, 4) + touche numérique M (N=1, 2, 3, 4, N≠M), ces différents chiffres correspondent à...
- Page 11 Appuyez sur (bouton Modify) + touche numérique 1 + touche numérique 2/3/4, puis les écrans affichés sont modifiés: Appuyez sur (bouton Modify) + touche numérique 2 + touche numérique 1/3/4, puis les écrans affichés sont modifiés: Appuyez sur (bouton Modify) + touche numérique 3 + touche numérique 1/2/4, puis les écrans affichés sont modifiés: Appuyez sur (bouton Modify) + touche numérique 4 +...
- Page 12 Pour le mode d'affichage « haut/bas », appuyez trois fois sur le bouton de Mode et l'affichage suivant apparaîtra par défaut: Appuyer sur (bouton Modify) + touche numérique N + touche numérique M (N, M=1, 2, 3, 4, N≠M), ces différents chiffres correspondent à...
- Page 13 Appuyez sur (bouton Modify) + touche numérique 2 + touche numérique 1/3/4, puis les écrans affichés sont modifiés: Appuyez sur (bouton Modify) + touche numérique 3 + touche numérique 1/2/4, puis les écrans affichés sont modifiés: Appuyez sur (bouton Modify) + touche numérique 4 + touche numérique 1/2/3, puis les écrans affichés sont modifiés:...
- Page 14 Pour afficher un grand écran et trois petits haut/bas, appuyez quatre fois sur le bouton Mode et l'affichage par défaut sera le suivant: Appuyer sur (bouton Modify) + touche numérique N (N=1, 2, 3, 4), ces différents chiffres correspondent à différents modes, N permet de sélectionner l'image pour la sortie vers le haut, M permet de sélectionner l'image pour la sortie vers le bas (l'utilisateur peut choisir le mode souhaité...
- Page 15 Appuyez sur (bouton Modify) + touche numérique 2, l'image s'affiche comme suit: Appuyez sur (bouton Modify) + touche numérique 3, l'image s'affiche comme suit: Appuyez sur (bouton Modify) + touche numérique 4, l'image s'affiche comme suit: Pour le mode PIP, appuyez sur PIP et les images suivantes s'afficheront par défaut: Appuyer sur PIP +...
- Page 16 numérique N (N=1, 2, 3, 4) + la touche numérique M (N=1, 2, 3, 4, N≠M) et d'enregistrer la touche sur laquelle vous appuyez pour changer de mode. Si le mode actif est dans un autre mode d'affichage, les utilisateurs doivent appuyer sur une combinaison de touches complète comme décrit ci-dessous: Appuyez sur PIP + (bouton Modify) + touche numérique 1...
- Page 17 Appuyez sur PIP + (bouton Modify) + touche numérique 4 + numéro 1/2/3, l'image initiale s’affiche: Remarque: Appuyez sur le bouton PIP pour régler la position des petites fenêtres PIP (voir ci-dessous): 》》 》》 》》 Si la position de la vignette PIP est modifiée, la fonction «...
- Page 18 7. Schéma de connexion – Exemple Source HDMI 4 Amplificateur 7 Source HDMI 5 Source HDMI 8 Écouteurs Bloc Source HDMI 9 d'alimentation...
- Page 19 8. Protocole de connexion RS-232 Vitesse de transmission = 57 600 bits par seconde par défaut Bits de données = 8 Bits d'arrêt = 1 Parité = aucune Contrôle de flux = aucun Remarques : 1. Le retour chariot est nécessaire à la fin de chaque chaîne de caractères.
- Page 20 8. Prise en charge des pilotes USB pour Windows 8.1/10/11, Mac OS 10.10 et supérieur. Est enregistré comme port CDC Config Series dans le gestionnaire de périphériques. Si le système d'exploitation du PC est trop ancien, les utilisateurs doivent installer manuellement le pilote pour CDC.
- Page 21 9. Commandes Commande d'aide (H). Renvoie l'ensemble de l'API dans un format lisible: 4PET0402QMS Version F/W: 1.00 H: Aide PF: Mise hors tension PN: Mise en marche STA: Afficher l'état global du système Commandes de configuration de la sortie vidéo: •...
- Page 22 Régler le mode deux images gauche/droite sur x pour • l'image gauche et y pour l'image droite: x= [1,2,3,4], y= [1,2,3,4]. SPOA 2PLR x y: • Réglez la sortie A sur le mode deux entrées vidéo gauche x/droite y. Réglez le mode deux images haut/bas sur x pour l'image du •...
- Page 23 SPOA RATIO ROTATE: • Basculez la sortie A entre le plein écran et le maintien de l'original. SPOB COPY OUTA ON/OFF: • Réglez le mode Output B COPY the Output A sur ON/Off. • Commandes de configuration de la sortie audio : [E=Activer, D=Désactiver].
- Page 24 SPC DF: • Réinitialisation des paramètres d'usine Commandes d'état (STA). Renvoie l'état de l'appareil et les réglages dans un format lisible: Lorsque l'entrée HDMI 2 n'est pas connectée. System STATUS Nom de l’appareil: 4PET0402QMS_0001 Version F/W: 1.0 Power: ON • Bouton sur la face avant: Activé...
- Page 25 Veuillez pas ; le allumé ? L'entrée connecter la source, le témoin de et la sortie sont DS-55345 et les signal est peut-être mal périphériques éteint et connectées, ou la d'affichage aucune qualité du câble conformément aux...
- Page 26 pour le 1080p, et 5m pour le 4K@30Hz. Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant à l'adresse indiquée ci- dessous.
