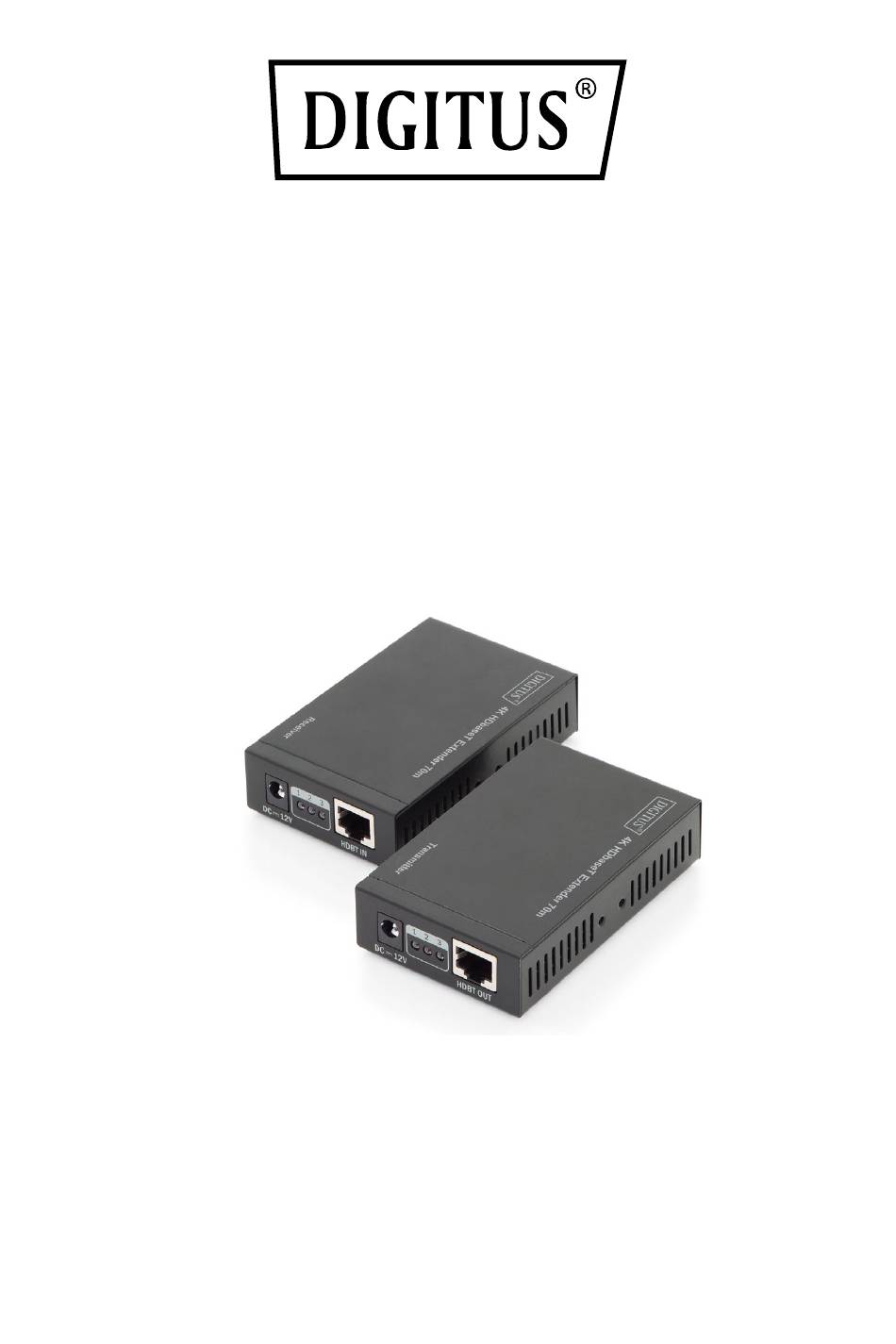

- Page 1 Kit de rallonge 4K HDMI, HDBaseT™, 4K/30 Hz, 70 m Guide d'installation rapide DS-55500 Rev.3...
- Page 2 Table des matières Introduction ................. 3 Caractéristiques ..............3 Contenu de l'emballage ............4 Spécification ................ 4 Description Des Panneaux ........... 5 Connexions ................7 Conditions d’installation requises ........7 Dépannage ................8 Consignes de sécurité importantes: Lisez les consignes de sécurité ci-dessous avant l’installation et l’utilisation du produit: Respectez toutes les mises en garde et tous les •...
- Page 3 Vérifiez que les spécifications sont respectées si vous utilisez des adaptateurs CC tiers. 1. Introduction Le kit de rallonge 4K Digitus, HDBaseT™, offre une solution de rallonge allant jusqu’à 70 m pour les exigences maximales - aussi bien pour les représentations graphiques à haute résolution que pour la fluidité...
- Page 4 3. Contenu de l'emballage 1 extender HDMI, émetteur • 1 extender HDMI, récepteur • 2 bloc d’alimentation: 12 V/2 A CC • • 1 émetteur IR • 1 récepteur IR 2 jeux de fixation et vis incluses • 1 mode d’emploi •...

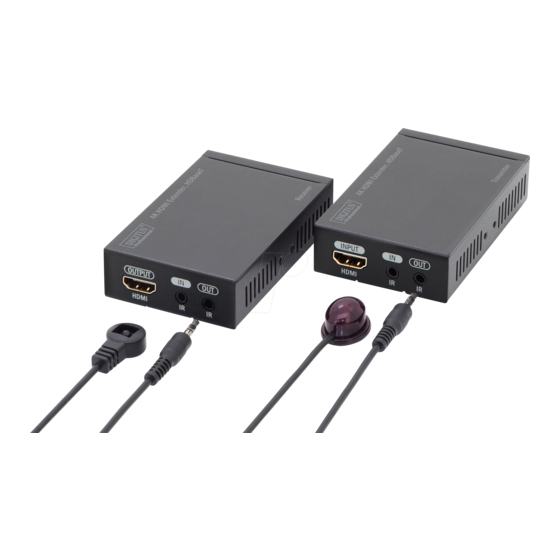

- Page 5 Alimentation 2 x 12 VCC/1 A Consommatio < 8 W n électrique Dimensions 2 x 98,5 (L) x 66,5 (P) x 23 (H) mm du produit Matériau du Métal boîtier Couleur noir 5. Description Des Panneaux Émetteur DMI à HDBaseT™ Entrée HDMI: Entrée de signal HDMI pour la connexion ①...
- Page 6 Récepteur HDBaseT™ vers HDMI 12 VCC: Alimentation ① Entrée HDBT: Entrée de signal HDBaseT™ ② Sortie HDMI: Sortie de signal HDMI pour la connexion avec ③ un appareil d'affichage HDMI. Entrée IR: Entrée de signal IR pour raccorder un câble de ④...
- Page 7 6. Connexions Origine Émetteur Sortie IR Récepteur Entrée IR 6.1 Transmission IR pass-back bidirectionnelle Prise en charge de la transmission IR pass-back • bidirectionnelle. Vous pouvez contrôler un lecteur DVD via l'émetteur et contrôler un téléviseur via le récepteur. Si le contrôle se fait via le récepteur, connectez le câble de •...
- Page 8 8. Dépannage Problème Cause Résolution Il est possible que le Veuillez vérifier que d'alimentation bloc d'alimentation le bloc électrique / ne soit pas d'alimentation est tous les correctement correctement voyants sont branché ou qu'un branché et que la éteints bloc d'alimentation tension de sortie incorrect soit utilisé.
- Page 9 résoudre le problème. Il s'agit d'un produit de Classe A. Cet appareil peut provoquer des interférences radio dans un environnement domestique. Dans ce cas, l'utilisateur doit prendre certaines mesures adéquates. Par la présente, Assmann Electronic GmbH certifie que le produit contient la déclaration de conformité.
