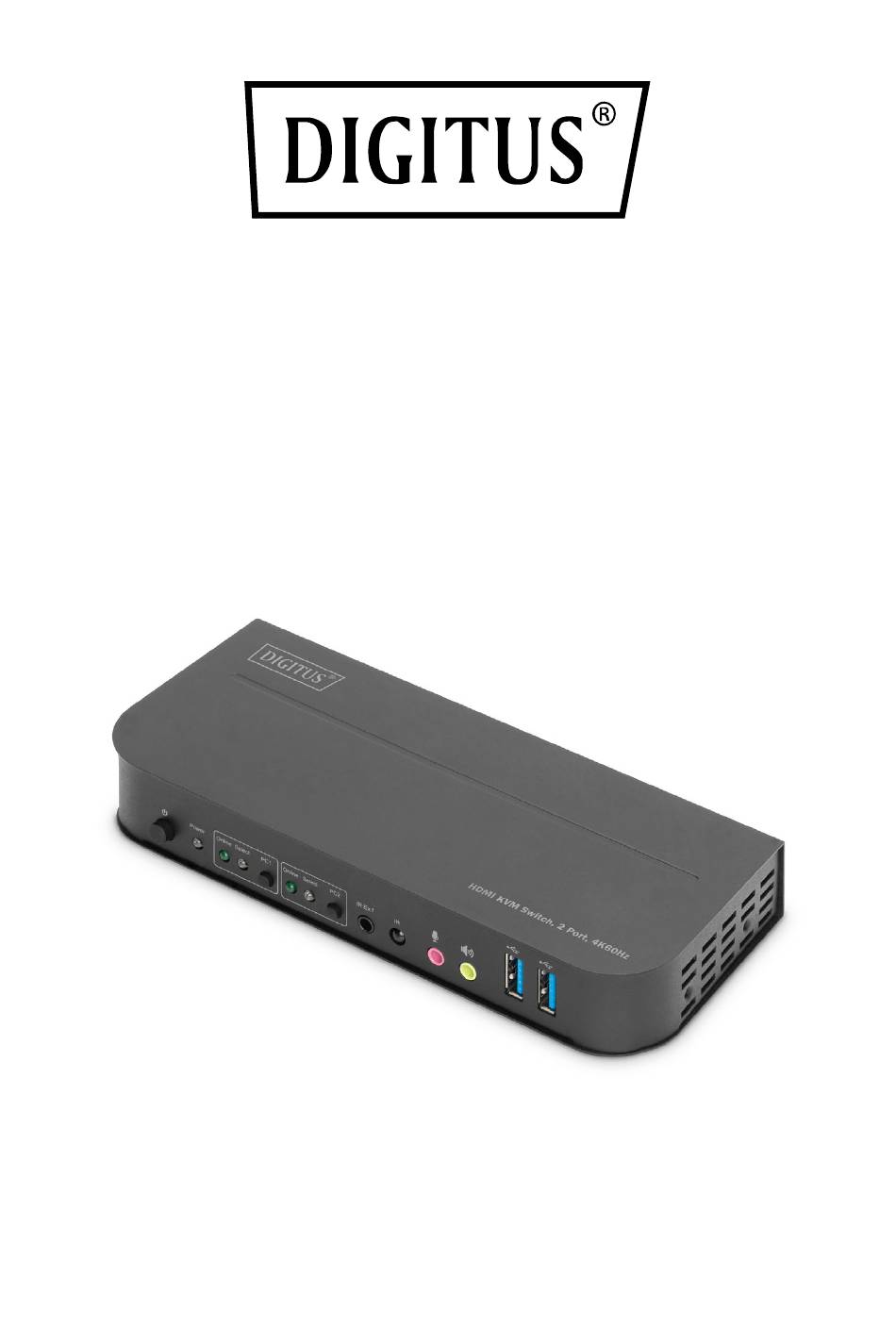

- Page 1 Commutateur KVM, 2x1, HDMI, HDMI Out, 4K2K / 60 Hz Guide d'installation rapide DS-12874...
- Page 2 RACCORDEMENT ET FONCTIONNEMENT ........7 DIAGRAMME DE CONNEXION ........... 11 1. INSTRUCTIONS Le DIGITUS® commutateur KVM 2 ports est un commutateur KVM HDMI haute performance. Il permet d'acheminer la vidéo haute résolution (dans plusieurs résolutions jusqu'à 4kx2k@60Hz) et l'audio depuis l'une des différentes sources vers les dispositifs d'affichage.
- Page 3 2. FONCTIONNALITÉS • Utilisez un écran, une souris et un clavier pour faire fonctionner deux ordinateurs • Ports USB pour la souris et le clavier • Ports audio pour micro / haut-parleurs • Hub USB intégré avec 2 ports USB 3.0 pour des appareils périphériques •...
- Page 4 4. CARACTÉRISTIQUES Connectique 2x USB 2.0 de Type-A (face arrière) 1x HDMI femelle (face arrière) Connecteurs de la 2x jack stéréo 3,5 mm console (vert, 1 face avant, 1 face arrière) 2x jack stéréo 3,5 mm (rose, 1 face avant, 1 face arrière) ...
- Page 5 Humidité de stockage 5 % à 90 % HR (sans condensation) Puissance requise Alimentation électrique 5 VCC externe Consommation électrique (max.) Protection DES ±8 kV (décharge dans l'air) & ±4 kV Modèle du corps humain (décharge de contact) 5. DESCRIPTION DES PANNEAUX Face avant Interrupteur marche/arrêt : Appuyer sur ce bouton pour allumer/éteindre l'appareil.
- Page 6 boucle en mode de commutation automatique). Le voyant « Online » s'allume lorsque le port USB-B correspondant est connecté. IR-EXT: Connectez l’extenseur IR à ce port pour la réception des signaux IR. IR : Pour la réception du signal IR de la télécommande. : Entrée microphone 3,5 mm.
- Page 7 10) Ports d'entrée PC1: Permet de raccorder respectivement les connecteurs HDMI, USB, MIC et stéréo du PC1. 11) Ports d'entrée PC2: Permet de raccorder respectivement les connecteurs HDMI, USB, MIC et stéréo du PC2. 12) DC 5V: Branchez le bloc d'alimentation 5 VCC à l'appareil. 6.
- Page 8 1, 2 : Pour la sélection de l'entrée. 1 désigne PC1 et 2 désigne PC2. : Pour la commutation en boucle. Commander : PC1→PC2→PC1→..Pour les fonctions externes, connectez l'imprimante/scanner/disque dur externe aux ports USB-A situés à l'avant de l'appareil. Fonctionnement spécifique: Fonction de déplacement de la souris : Placez la souris tout à...
- Page 9 Combinaison de Description de la Numéro touches de raccourci fonction Touche d'arrêt du dé filement++ Touche d'arrêt du Passer au port suivant défilement +→ou↓ Touche d'arrêt du dé filement++ Touche d'arrêt du Passer au port précédent défilement +←ou↑ Touche d'arrêt du défilement++ Touche d'arrêt Basculer sur PC N du défilement +[N2]...
- Page 10 « ++ » signifie appuyer deux fois rapidement. Par exemple : « Touche d'arrêt du défilement++ Touche d'arrêt du défilement + 1 » signifie qu'il faut appuyer deux fois rapidement sur la touche « Arrêt du défilement », puis sur la touche « 1 ». La reconnaissance entre les différentes touches de raccourci dure 5 secondes.
- Page 11 7. DIAGRAMME DE CONNEXION Face avant Extenseur IR Amplificateur ①. ③. Microphone Périphériques USB ②. ④. Face arrière Souris Microphone ①. ⑤. Clavier PC 1 ②. ⑥. Voyant HDMI PC 2 ③. ⑦. Amplificateur Alimentation électrique ④. ⑧.
- Page 12 Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé fabricant à l'adresse indiquée ci-dessous. www.assmann.com Assmann Electronic GmbH Auf dem Schüffel 3 58513 Lüdenscheid Allemagne...
