Manuels Connexes pour Digitus DS-12890
Sommaire des Matières pour Digitus DS-12890

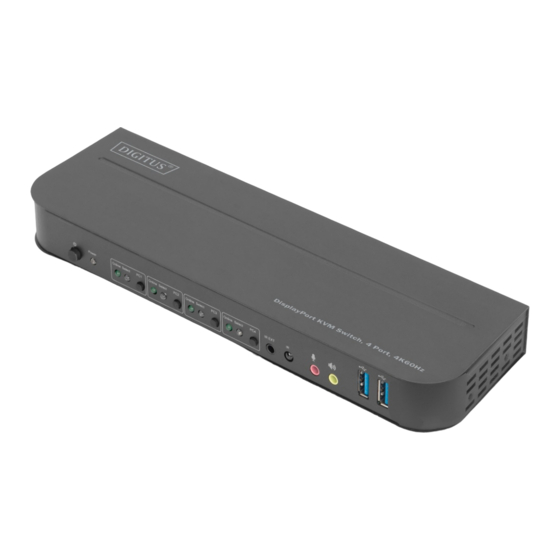

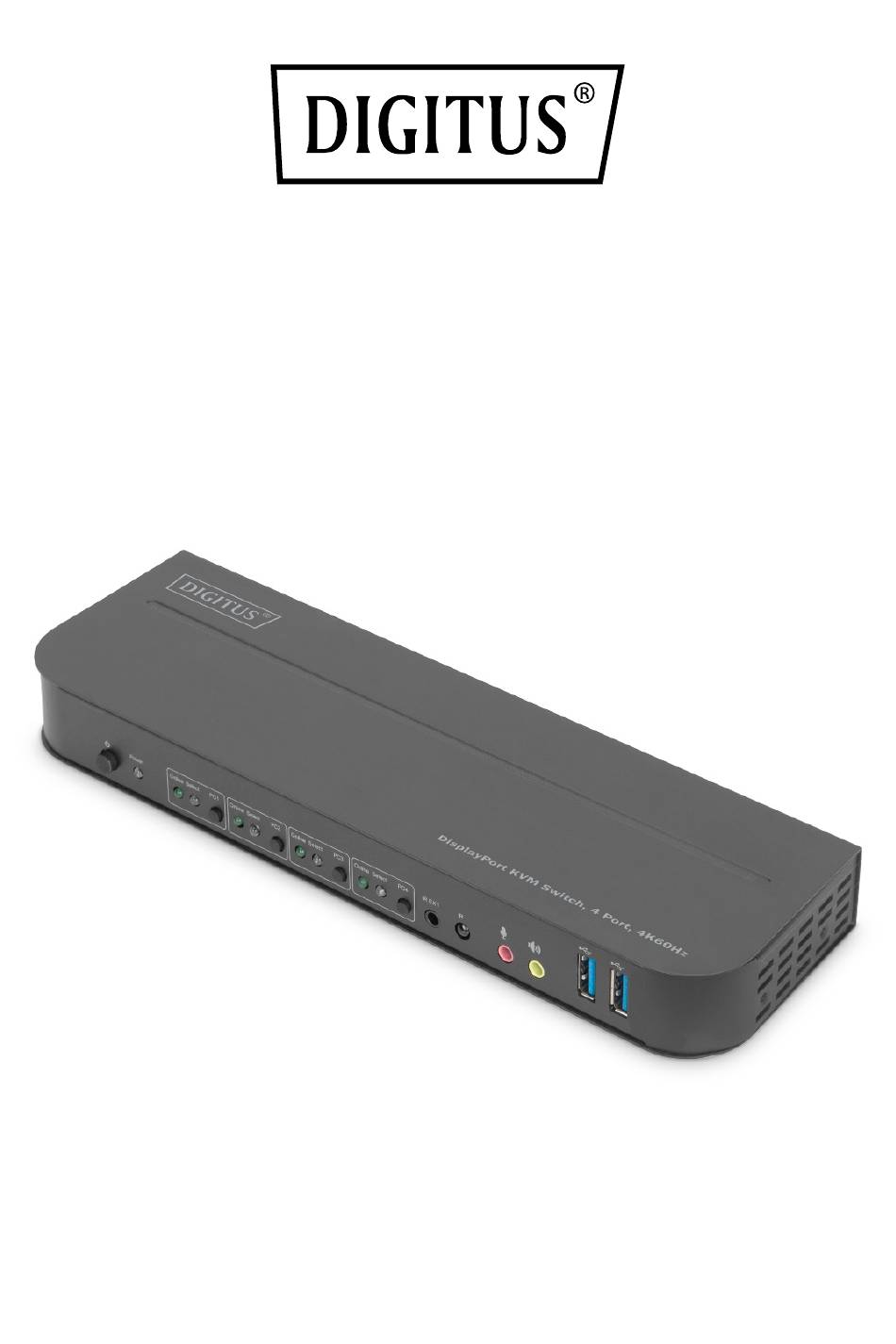

- Page 1 Commutateur KVM, 4 Ports, 4K 60 Hz, 4 x entrées DP, 1 x sortie DP/HDMI Guide d'installation rapide 12890...
-
Page 2: Table Des Matières
Sommaire INTRODUCTION ................3 CONTENU DE LA LIVRAISON ............3 CARACTERISTIQUES ................. 4 DESCRIPTION DES PANNEAUX ............5 CARACTERISTIQUES TECHNIQUES ........... 7 CONNEXION ET FONCTIONNEMENT ..........8 SCHÉMA DE CONNEXION ............... 11 INFORMATIONS SUR L'ADAPTATEUR SECTEUR ......12... -
Page 3: Introduction
CHER CLIENT Merci d'avoir acheté ce produit. Pour une performance et une sécurité optimales, veuillez lire attentivement les instructions ci-dessous avant de connecter, utiliser ou de faire fonctionner ce produit. Veuillez conserver ce manuel pour toute consultation ultérieure. 1. INTRODUCTION Il s'agit d'un commutateur DP-KVM haute performance. -
Page 4: Caracteristiques
3. CARACTERISTIQUES • Prise en charge de résolutions jusqu'à 4K/2K@60Hz • Prise en charge RGB 4:4:4 / YCbCr 4:4:4 / YCbCr 4:2:2 / YCbCr 4:2:0 • Prise en charge de la fonction KVM • Prise en charge d'un écran (DP ou HDMI) et d'un ensemble clavier/souris pour contrôler quatre PC avec des ports DP •... -
Page 5: Description Des Panneaux
4. DESCRIPTION DES PANNEAUX Panneau avant 1) Bouton d'alimentation : Appuyer pour allumer/éteindre l'appareil. 2) Voyant d'alimentation : La LED s'allume lorsque l'appareil est alimenté (en 5 VCC) et allumé. 3) Sélection des entrées : Lorsque PC1 / PC2 / PC3 / PC4 est sélectionné, le voyant «... -
Page 6: Panneau Arrière
Panneau arrière 9) Ports de sortie : Connecter à une souris ou un clavier. Connecter à un clavier ou une souris. Connecter à un amplificateur. Connecter à un micro. Connectez la « HDMI Out » à l'écran HDMI. Connectez la « DisplayPort Out » à l'écran DP. 10) Ports d'entrée PC1 : Se connectent respectivement aux ports DisplayPort, USB, micro, stéréo du PC1. -
Page 7: Caracteristiques Techniques
5. CARACTERISTIQUES TECHNIQUES Connecteurs Connecteurs Console • 2 x USB-A 2.0 (à l'arrière) • 1 x DisplayPort femelle (à l'arrière) • 1 x HDMI femelle (à l'arrière) • 2 x prise jack stéréo 3,5 mm (verte, 1 à l'avant, 1 à l'arrière) •... -
Page 8: Connexion Et Fonctionnement
6. CONNEXION ET FONCTIONNEMENT Fonctionnement 1) Connectez les PC aux ports USB-B de l'appareil avec des câbles USB ; Connectez respectivement les ports micro et stéréo des PC à ceux de l'appareil (au-dessus de « DisplayPort In ») avec des câbles audio de 3,5 mm ; Connectez les PC aux ports «... -
Page 9: Mode De Fonctionnement Spécial
Mode de fonctionnement spécial 1) Fonction de déplacement de la souris : Placez la souris le plus à droite possible de l'écran et faites-la glisser vers la droite pendant 2 secondes, l'appareil passe automatiquement au port suivant. L'ordre de commutation est le suivant : PC1→PC2→PC3→PC4→PC1→… ; 2) Fonction de commutation de la détection USB-B : •... - Page 10 Remarque • Les touches de raccourci ne sont pas sensibles à la casse ; • Un signal sonore retentit lors de la commutation entre PC1, PC2, PC3 et PC4. « ++ » signifie qu'il faut appuyer 2 fois successivement. Par exemple : « Arrêt de défilement ++ Arrêt de défilement + 1 »...
-
Page 11: Schéma De Connexion
7. SCHÉMA DE CONNEXION Panneau avant Récepteur IR Amplificateur ①. ③. Microphone Périphériques USB ②. ④. Panneau arrière Souris PC 1 ①. ⑦. Clavier PC 2 ②. ⑧. Affichage HDMI PC 3 ③. ⑨. Amplificateur PC 4 ④. ⑩. Affichage DisplayPort Alimentation électrique ⑤. -
Page 12: Informations Sur L'adaptateur Secteur
8. INFORMATIONS SUR L'ADAPTATEUR SECTEUR Informations publiées Valeurs et précision Unité Nom ou marque du fabricant, Dongguan Guanjin Electronics numéro d'identification du registre Technology Co., Ltd du commerce et adresse Block 16 Qiantou New Industrial Park, Niushan, Dongcheng District, 523128 Dongguan City, Guangdong Province Numéro de modèle K25V050300G...
