Thermo Top Z/C_________________________________Land Rover Defender

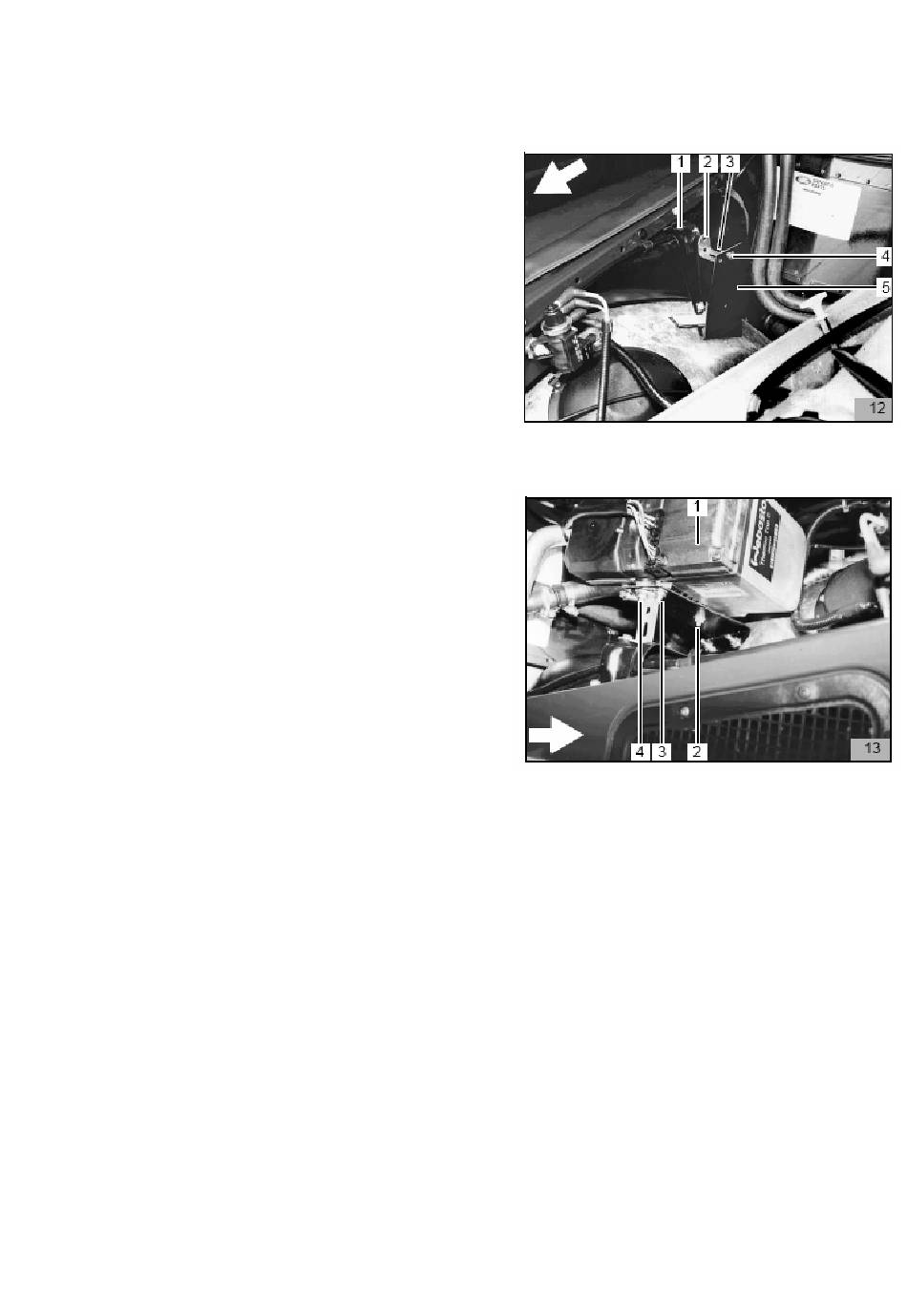

- Monter le support (12/5) sur le coffre de roue comme
indiqué sur la figure 12, en utilisant 2 vis M6x20, 2
rondelles de carrosserie et 2 écrous à collets
- Fixer la courroie (12/3) à extrémités courtes au
support avec une vis M6x20 (12/4) et un écrou à
collet comme indiqué sur la figure 12
- Aligner le support et positionner le perçage (12/2)
sur la tige de support (12/1)
- Démonter à nouveau le support et la courroie
- Effectuer un perçage de diamètre 7 mm (12/2) dans
la tige de support
- Monter le support (12/5) sur le coffre de roue comme
indiqué sur la figure 12, en utilisant 2 vis M6x20, 2
rondelles de carrosserie et 2 écrous à collets
- Monter la courroie (12/3) à extrémités longues à la
tige de support (12/1) avec une vis M6x16 (12/2) et
un écrou à collet
- Insérer le chauffage (13/1) sur le support et le fixer
avec 3 écrous à collets (13/2, 3, 4)
CONSEIL:
Faire attention aux 2 rondelles de carrosserie des deux
goujons inférieurs (13/2)
- Aligner le support avec le chauffage et la courroie, et
fixer effectuer les vissages
- Replacer le faisceau électrique sur le chauffage
- Brancher l'alimentation Mecanyl à la prise du
chauffage grâce à un câble flexible et à des colliers
de serrage
- Diriger l'alimentation Mecanyl et le faisceau
électrique de la pompe doseuse vers le bas
