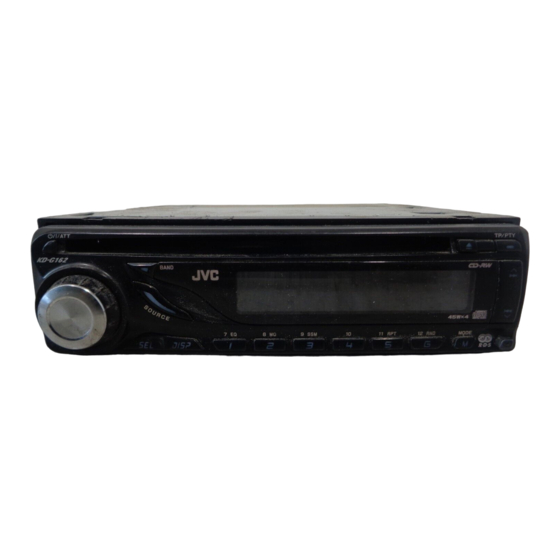

JVC KD-G162 Manuel D'installation/Raccordement

KD-G162/KD-G161
Einbau/Anschlußanleitung
Manuel d'installation/raccordement
Manuale d'installazione/collegamento
GET0334-008A
[E]
DEUTSCH
Dieses Gerät ist für einen Betrieb in elektrischen Anlagen mit 12 V
Gleichstrom und (–) Erdung ausgelegt. Verfügt Ihr Fahrzeug nicht
über diese Anlage, ist ein Spannungsinverter erforderlich, der bei JVC
Autoradiohändler erworben werden kann.
WARNUNGEN
Zur Vermeidung von Kurzschlüssen empfehlen wir, daß Sie
den negativen Batterieanschluß abtrennen und alle elektrischen
Anschlüsse herstellen, bevor das Gerät eingebaut wird.
• Sicherstellen, daß das Gerät nach dem Einbau a Chassis des
Fahrzeugs geerdet wird.
Hinweise:
• Die Sicherung mit einer der entsprechenden Nennleistung ersetzen.
Brennt die Sicherung häufig durch, wenden Sie sich an ihren JVC
Autoradiohändler.
• Es wird empfohlen, Lautsprecher mit einer Maximalleistung von
mehr als 45 W anzuschließen (sowohl hinten als auch vorne, mit
einer Impedanz von 4 Ω bis 8 Ω). Wenn die Maximalleistung
weniger als 45 W beträgt, stellen Sie „AMP GAIN" anders ein, um
Schäden an den Lautsprechern zu vermeiden (siehe Seite 12 der
BEDIENUNGSANLEITUNG).
• Zur Vermeidung eines Kurzschlusses die Anschlußklemmen
der NICHT VERWENDETEN Leitungen mit Isolierklebeband
umwickeln.
• Das Abstrahlblech wird nach dem Gebrauch sehr heiß. Beim
Ausbau des Geräts darauf achten, das Abstrahlblech nicht zu
berühren.
VORSICHTSMASSREGELN beim Anschließen
der Stromversorgung und Lautsprecher:
• Die Lautsprecherleitungen des Netzkabels NICHT an der
Autobatterie anschließen, da sonst das Gerät schwer
beschädigt wird.
• VOR dem Anschließen der Lautsprecherleitungen des
Spannunsgversorgungskabels an die Lautsprecher, die
Lautsprecherverdrahtung in Ihrem Auto überprüfen.
Teileliste für den Einbau und Anschluß
Die folgenden Teile werden zusammen mit diesem Gerät geliefert.
Nach ihrer Überprüfung, die Teile richtig einsetzen.
A / B
Etui/Schalttafel
Etui de transport/Panneau de commande
Contenitore/Panello di comando
E
Stromkable
Cordon d'alimentation
Cavo di alimentazione
H
×
Befestigungsschraube (M5 20 mm)
×
Boulon de montage (M5 20 mm)
×
Bullone di montaggi (M5 20 mm)
FRANÇAIS
Cet appareil est conçu pour fonctionner sur des sources de courant
continu de 12 V à masse NEGATIVE. Si votre véhicule n'offre pas ce
type d'alimentation, il vous faut un convertisseur de tension, que vous
pouvez acheter chez un revendeur d'autoradios JVC.
AVERTISSEMENTS
Pour éviter tout court-circuit, nous vous recommandons de débrancher
la borne négative de la batterie et d'effectuer tous les raccordements
électriques avant d'installer l'appareil.
• Assurez-vous de raccorder de nouveau la mise à la masse de
cet appareil au châssis de la voiture après l'installation.
Remarques:
• Remplacer le fusible par un de la valeur précisée. Si le fusible saute
souvent, consulter votre revendeur d'autoradios JVC.
• Il est recommandé de connecter des enceintes avec une puissance de
plus de 45 W (les enceintes arrière et les enceintes avant, avec une
impédance comprise entre 4 Ω et 8 Ω ). Si la puissance maximum est
inférieure à 45 W, changez "AMP GAIN" pour éviter d'endommager
vos enceintes (voir page 12 du MANUEL D'INSTRUCTIONS).
• Pour éviter les court-circuits, couvrir les bornes des fils qui ne sont
PAS UTILISÉS avec de la bande isolante.
• Le dissipateur de chaleur devient très chaud après usage. Faire
attention de ne pas le toucher en retirant cet appareil.
Abstrahlblech
Dissipateur de chaleur
Dissipatore di calore
PRECAUTIONS sur l'alimentation et la
connexion des enceintes:
• NE CONNECTEZ PAS les fils d'enceintes du cordon
d'alimentation à la batterie; sinon, l'appareil serait
sérieusement endommagé.
• AVANT de connecter les fils d'enceintes du cordon d'alimentation
aux enceintes, vérifiez le câblage des enceintes de votre voiture.
Liste des pièces pour l'installation et
raccordement
Les pièces suivantes sont fournies avec cet appareil. Après vérification,
veuillez les placer correctement.
C
Halterung
Manchon
Protezione
F
Unterlegscheibe (ø5)
Rondelle (ø5)
Lavatrice (ø5)
I
Gummipuffer
Amortisseur en caoutchouc
Gommino
1
© 2005 Victor Company of Japan, Limited
ITALIANO
L'apparecchio è studiato per funzionare su impianti elettrici da
12 V c.c., con massa NEGATIVA. Se l'impianto della vettura è di
tipo diverso, è necessario un invertitore di tensione, reperibile
presso i venditori car audio JVC.
AVVERTENZE
Per evitare cortocircuiti, si consiglia di scollegare il terminale
negativo della batteria e di realizzare tutti i collegamenti elettrici
prima d'installare l'apparecchio.
• Dopo l'installazione accertarsi di collegare l'unità a terra sul
telaio dell'automobile.
Note:
• Sostituire il fusibile con uno della potenza specificata. Se il fusibile
si brucia spesso, rivolgersi al locale rivenditore car audio JVC.
• Si consiglia di collegare i diffusori di potenza massima superiore a
45 W (sia posteriore che anteriore, con impedenza da 4 Ω a 8 Ω).
Se la potenza massima dei diffusori è inferiore a 45 W, selezionare
"AMP GAIN" per evitare che i diffusori subiscano danni (cfr. pagina
12 delle ISTRUZIONI).
• Per evitare cortocircuiti, ricoprire i terminali dei fili INUTILIZZATI
con nastro isolante.
• Dopo l'uso, il dissipatore di calore si surriscalda. Evitare di toccarlo
quando si estrae l'apparecchio.
PRECAUZIONI! Collegamento del cavo di
alimentazione e delle casse:
• NON collegare i fili del cavo di alimentazione per le casse
alla batteria dell'auto perché l'apparecchio ne verrebbe
seriamente danneggiato.
• PRIMA di collegare i fili del cavo si alimentazione per le casse
alle casse stesse, verificare il relativo cablaggio sulla vettura.
Componenti da usare per l'installazione ed il
collegamento
Assieme all'apparecchio vengono forniti i componenti
sottoindicati. Prima di procedere, verificare che tutto sia in ordine.
D
Frontrahmen
Plaque d'assemblage
Piastra di finitura
G
Sicherungsmutter (M5)
Ecrou d'arrêt (M5)
Dado di fermo (M5)
J
Griffe
Poignées
Maniglie
1005DTSMDTJEIN
GE, FR, IT
