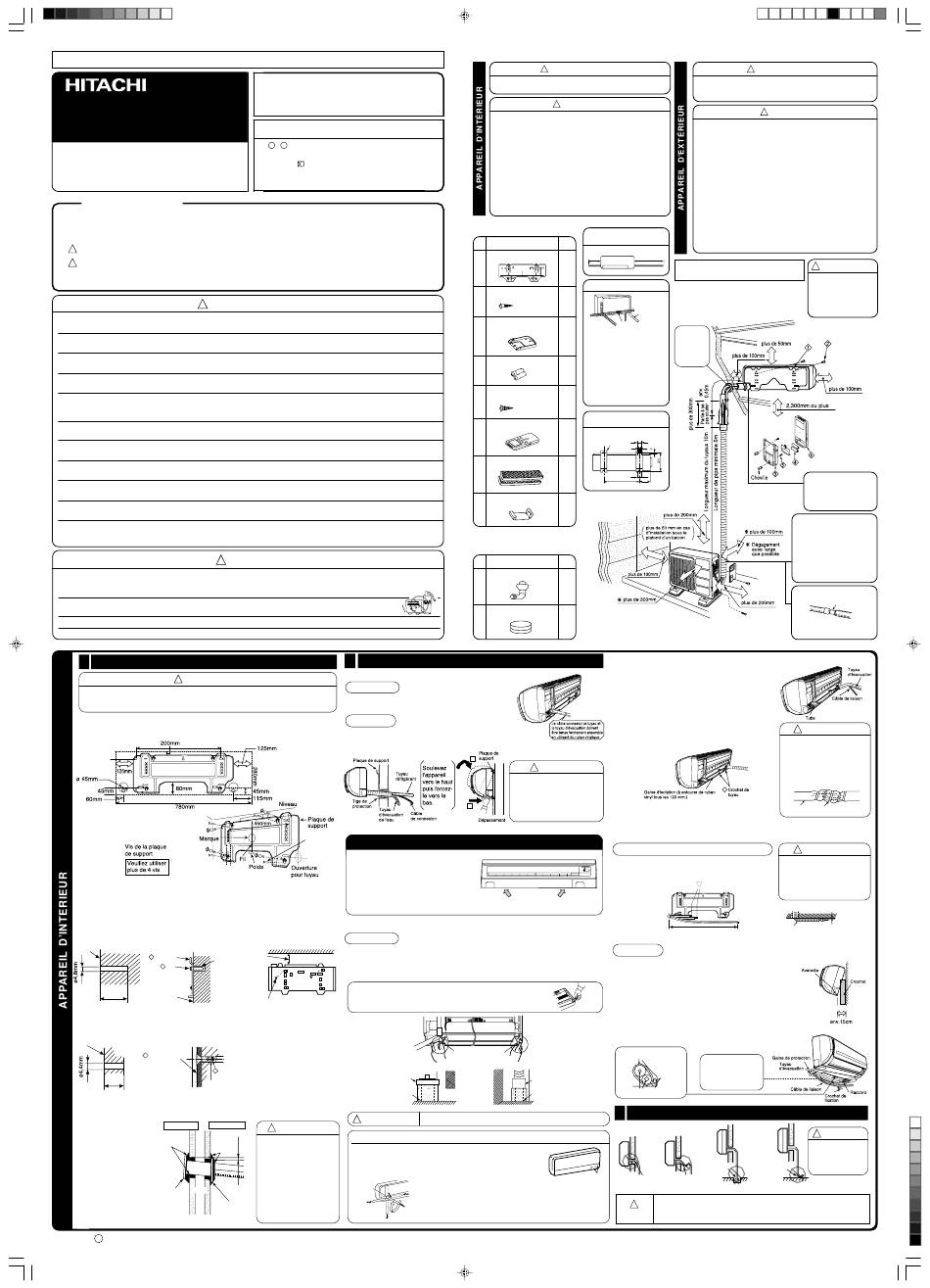

Hitachi RAS-08KH Instructions D'installation

POUR LE SERVICE PERSONNEL SEULEMENT
SYSTEME ONDULATEUR MULTITYPE
INSTALLATION MANUELLE
Appareil d'intérieur Appareil d'extérieur
RAS-08KH RAC-08KH
RAS-10KH RAC-10KH
PRÉCAUTIONS
G Lisez les précautions à prendre attentivement avant de mettre l'appareil en marche.
G
Le contenu de cette section est important pour assurer une parfaite sécurité. Veuillez prêter une attention particulière aux
signes suivants.
!
AVERTISSEMENT ....... Des mauvaises méthodes d'installation peuvent causer la mort ou des blessures.
!
ATTENTION .............. Une installation inappropriée peut avoir de sérieuses conséquences.
Veuillez vous assurer que l'appareil opère correctement après l'installation. Expliquez au client la façon appropriée d'opérer
l'appareil comme il est décrit dans le guide de l'utilisateur.
AVERTISSEMENT
!
G Veuillez demander à votre vendeur ou technicien qualifié d'installer votre appareil. Des fuites d'eau ou même des risques de
feu sont possibles si vous essayez d'installer votre appareil vous-même.
G
Veuillez suivre les instructions d'installation décrites dans le manuel. Une installation inappropriée pourrait causer des fuites
d'eau, une électrocution ou un feu.
G
Veuillez vous assurer que les appareils sont installés à des endroits où leur poids est totalement supporté. Sinon les appareils
pourraient tomber ou s'affaisser et devenir une source de danger.
G Suivez les règles concernant l'installation électrique et les méthodes décrites dans le manuel d'installation. Utilisez des fils
électriques approuvés par les autorités de votre pays.
G Assurez vous que vous utilisez le câble de raccordement adéquat pour connecter l'appareil d'extérieur à celui d'intérieur.
Vérifiez que les connexions sont fermes après que vous ayiez placé les extrémités du câble dans les bornes. Une insertion
inappropriée ou un contact branlant peut causer un court-circuit ou un feu.
G
Veuillez utiliser les composants spécifiques à l'installation. Autrement les appareils pourraient s'affaisser et causer des fuites
d'eau, une électrocution ou un feu.
G
Assurez-vous d'utiliser la tuyauterie spécifiée pour R410A, sous peine de briser les tuyaux en cuivre ou de provoquer des
dysfonctionnements.
G Ne laissez pas d'air ou d'humidité dans le circuit de réfrigération lorsque vous installez ou enlevez le climatiseur, sous peine
de provoquer des ruptures à cause de la pression anormalement élevée dans le circuit de réfrigération.
G Prévoyez une ventilation adéquate au cas où il y aurait une fuite de gaz de réfrigération. Si le gaz de réfrigération entre en
contact avec du feu, il peut devenir toxique.
G
Après l'installation, il faut vérifier s'il n'y a pas de fuite de gaz de réfrigération. Si le gaz de réfrigération s'échappe dans la
pièce et entre en contact avec du feu dans un convecteur, un radiateur, etc., il peut devenir toxique.
G
Les modifications non autorisées du climatiseur peuvent se révéler dangereuses. En cas de panne, il faut appeler un technicien
ou un électricien spécialisé en systèmes de climatisation. Toute réparation mal effectuée risque de provoquer des fuites d'eau,
des décharges électriques, des incendies, etc.
G
Il est nécessaire d'installer un disjoncteur ou fusible. Sans disjoncteur ou fusible, vous vous exposez à des risques de
décharges électriques.
Un interrupteur avec un interstice de contact de plus de 3m à installer le long du fil électrique vers l'unité extérieure.
G Veuillez ne pas installer votre appareil près de gaz inflammables.
L' appareil d'extérieur peut prendre feu s'il y a fuite de gaz inflammable.
G Veuillez vous assurer que l'eau coule normalement lors de l'installation du tuyau d'évacuation.
G
Les tuyaux doivent être supportés convenablement, avec un espace maximum d'un mètre entre les supports.
1 Installation Du Crochet, Pénétration Dans Le Mur Et Installation Du Tuyau Protecteur
! ATTENTION
G L'évacuation de l'eau contenue dans le récipient d'eau à l'intérieur de l'appareil d'intérieur est
faite à gauche. C'est pourquoi le crochet doit être montée horizontalement ou un peu inclinée
vers le côté du tuyau d'évacuation. Autrement, l'eau condensée ferait déborder le réservoir.
Fixé directement au mur
G Veuillez utiliser des poutres cachées pour soutenir le crochet.
Méthodes d'installation et précautions
Méthodes de montage du crochet.
G
1. Percez des trous 2. Pousser le cheville dans
dans le mur. (Comme les trous.
indiqué ci-dessous) (Comme indiqué ci-dessous)
Mur
1 Le crochet
Cheville
2 Vis
32mm
Mur
G Méthodes pour fixer le support de la télécommande.
1. Percez des trous dans 2. Pousser le cheville dans
le mur comme indiqué les trous.
dans la figure ci-dessous. (Comme indiqué ci-dessous)
Mur
3 Support de la
t l commande
5 Vis
20mm
Cheville
Pénétration du mur et installation du tuyau de raccordement
G Percez un trou de 65mm
Côté intérieur Côté extérieur
de diamètre qui est
légèrement incliné vers Boucher
au mastic
Boucher
l'extérieur. Percez le mur
au mastic
à un petit angle.
G Coupez le tuyau de
protection suivant
l'épaisseur du mur.
G Les espaces libres autour
MUR
des tuyaux devraient être Gaine de
protection
bouchés avec du mastic
Manchon de
pour empêcher toute
la gaine de
pénétration de la pluie.
protection
< >
I732: A
(FR1) INS RAS/RAC-08/10KH 1
Black
G Veuillez lire les instructions attentivement avant de
commencer l'installation.
G Le vendeur devrait informer les clients de la méthode
d'installation.
Outils nécessaires à l'installation
G + – Tournevis G Mètre G Couteau
G Une perceuse de 65mm G Clef à molette
hexagonal ( 4mm) G Clef (14, 17, 22mm )
de fuite de gaz G Coupeur de tuyau G Mastic
vinylique G Tenailles G Outil d' éclairage
ATTENTION
!
2 Installation de l'appareil d'intérieur
TUYAUTERIE VERTICALE DESCENDANTE
Préparation
G Connectez le câble de connexion du courant.
G Retirez le tuyau, le câble de connexion et le tuyau d'évacuation.
Installation
La partie supérieure de l'appareil d'intérieur est suspendue au crochet.
G
La partie de l'appareil d'intérieur qui dépasse est accrochée au crochet.
G
COMMENT ENLEVER L'UNITÉ D'INTÉRIEUR
Soulevez les sections (de POUSSÉE)
G
au fond de l'unité d'intérieur et tirez
l'embase vers vous. Alors le clawa sont
libérés du plat stationnaire.
(les sections de POUSSÉE) sont
indiquées par 2 flèches dans la bonne
figure)
3. Montez le crochet sur le mur
en utilisant les vis 4.1 x 32.
TUYAU HORIZONTAL
(Comme indiqué dans
la figure ci-dessous)
Préparation
Plafond
Changement du tuyau d'évacuation et méthodes d'installation.
plus de 50mm
Changez l'emplacement du tuyau et du bouchon d'évacuation en installant la tuyauterie
G
horizontale comme indiqué dans la figure. Vous assurer que le tuyau d'évacuation est
bien branché jusqu'à ce que le matériel d'isolation se soit replié sur lui-même.
G Utilisez une pince pour retirer les bouchons
d'évacuation.
4,1 x 32 vis
Ceci est une manière plus facile de retirer les bouchons.
Bouchon
d'évacuation
Insérez jusqu'ici
ATTENTION
!
! ATTENTION
2 ~ 5mm
INSTALLATION DE LA TUYAUTERIE HORIZONTALE VERS LE BAS – EN FAISANT DES OUVERTURES
Vérifiez que le câble n'est pas
en contact avec des pièces
Lors de l'installation de la tuyauterie à l' horizontale ou
G
métalliques dans le mur. Utilisez
vers le bas, utilisez un couteau pour couper des ouvertures
la gaine de protection pour
comme indiqué dans la figure ci-dessous. Puis limez les
passer le câble dans le creux
du mur, pour éviter que le câble bords des ouvertures pour adoucir.
ne soit endommagé par des
Support
souris.
de tuyau
A moins que l'étanchéité ne soit
parfaite, de l'air chargé
d'humidité peut entrer de
l'extérieur et des gouttes de
condensation peuvent se former.
CHOIX DE L'ENDROIT DE L'INSTALLATION
AVERTISSEMENT
!
G
L'appareil devrait être monté à un emplacement stable, qui ne
vibre pas afin de fournir un total support.
ATTENTION
!
G
Installez loin d'une source de chaleur ou de quoi que ce soit qui pourrait
obstruer la sortie d'air.
G
Les distances à respecter sur les côtés sont spécifiées dans la figure
ci-dessous.
G
G Scie L'endroit de l'installation doit être choisi afin que l'écoulement d'eau
ainsi que la connexion du tuyau avec l'appareil extérieur soient possibles.
G
Pour éviter l'interefence du bruit, placez svp l'unité et son fom à distance
G Détecteur
du contrôleur au moins 1mm la lampe flouresent de type de radio, de
G Ruban télévision et d'inverseur.
G
Pour éviter toute erreur dans la transmission des signaux de la
télécommande, veuillez la placer loin de machines à hautes fréquences
et de sytèmes électriques sans fils.
G La hauteur d'installation de l'unité intérieure doit être de 2,3m ou plus
dans un lieu non-publique.
Noms des composants internes
N° Pièce Qté
Le crochet
1
1
Vis de montage
2 6
( 4 . 1 x 3 2 )
Support pour la
télécommande
1
3
Piles de type AAA
4 2
Vis pour le support de
la télécommande
5 2
( 3 . 1 x 1 6 )
Télécommande
6 1
Filtre purifiant
1
7
Crochet de fixation
8 1
Noms des composants extérieurs
N° Pièce Qté
Tuyau a vidange
1
9
La brousse
0
2
1
! ATTENTION
Veuillez tirer la partie inférieure
de l'appareil d'intérieur vers
l'extérieur pour vérifier que
l'appareil est bien accroché au
crochet. Une installation
2
inappropriée pourrait causer des
vibrations et du bruit.
[poussée] marquez les positions
Tuyau
Bouchon
d'évacuation
d'évacuation
Tuyau d'évacuation
Insérez j'usqu'ici
De l'eau condensée pourrait fuire s'ils ne sont pas bien insérés.
G Façonnez les tuyaux en maintenant en place la
Façonnez-le après partie inférieure du support de tuyau.
l'avoir plié vers le bas
10/3/05, 9:27 PM
(Veuillez prendre en considération les données suivantes et obtenir la permission du client avant toute installation).
AVERTISSEMENT
!
G L' appareil d'extérieur doit être placé à un endroit qui peut
supporter un poids élevé. Autrement, le bruit et les
vibrations augmenteront.
G Ne pas exposer l'appareil à la lumière du soleil ou à la pluie. De plus
la ventilation doit être efficace et libre de toute obstruction.
G
L'air sortant de l'appareil ne devrait pas souffler directement sur des
plantes ou des enfants.
G
Les distances à respecter autour de l'appareil sont spécifiées dans la
figure ci-dessous. Au moins 3 côtés de l'appareil doivent avoir direct
accès à l'air.
G
Veuillez vous assurer que l'air chaud et le bruit ne dérangent pas les
voisins.
G
N'installez pas l'appareil où il y a du gaz inflammable, de la vapeur,
de l'huile ou de la fumée.
G L'emplacement de l'appareil doit permettre une bonne évacuation d'eau.
G
Placez l'appareil d'extérieur et son câble au moins à un mètre de
l'antenne de la télévision, de la radio ou du téléphone. Ceci pour
empêcher l'interférence du bruit.
La longueur du câble de
G
N'installez pas les revêtements extérieurs d'unité forts enroulez la
connexion de l'appareil d'intérieur
direction. Il peut endommager le ventilateur moteur.
env
0,8m env 1,5m
Figure montrant l'installation des
appareils d'intérieur et d'extérieur.
Direction des tuyaux
Horizontal et
perpendiculaire
à l'appareil
Raccordement
Veuillez vous
Il y a 4 directions alowed, à
assurer de
savoir horizontalement, le
boucher tous
perpendiculr à l'unité,
les espaces
verticalement vers le bas de
avec du
la droite, horizontalement
mastic.
dehors de la droite et
horizontalement dehors vers la
gauche.
Ne placez pas la tuyauterie
vers le bas á gauche de
l'appareil.
Dimensions du support de
montage de l'appareil d'extérieur
(unité : mm)
35
plaque de support
12
35
500
100
INSTALLATION DE LA TUYAUTERIE REFRIGERANT APRES CONNEXION
G La tuyauterie réfrigérant devrait être ajustée pour s'insérer
dans un trou dans le mur et être prêtà une future connexion.
G Les extrémités des 2 tuyaux connectés doivent être
couvertes de l'isolant utilisé lors de la connexion finale.
Puis les tuyaux sont enveloppés dans des tuyaux d'isolation.
G Connectent la corde unissante (connectante) après
l'enlèvement de la couverture électrique. (Voir
"Raccordement du cordon d'alimentation")
Après avoir ajusté, insérer le câble de connexion et les
G
tuyaux dans les espaces disponibles sous l'appareil
d'intérieur. Utilisez des crochets pour les fixer fermement
en place.
8
G Le support peut être fixé aux deux endroits.
Choisissez la position la plus adéquate.
LA CONNEXION DES TUYAUX DU REFRIGERANT LORS DE
L'INSTALLATION DE L'APPAREIL D'INTERIEUR
Préparation pour installer les tuyaux réfrigérant
G Les tuyaux de réfrigération et le cordon d'alimentation
sont façonnés et attachés.
G L'extrémité des tuyaux de réfrigération doivent se trouver
à la hauteur des marques " " .
0.85m
Installation
Placez l'appareil d'intérieur sur le crochet. Utilisez le support temporaire au
dos de l'appareil pour pousser sa partie inférieure de 15cm, vers l'avant.
G Placez le tuyau d'évacuation à travers le trou dans le mur.
G Après avoir raccordé les tuyaux de réfrigération, enveloppez-les dans
des matériaux isolants.
G Connectent la corde unissante (connectante) après l'enlèvement de la
couverture électrique. (Voir "Raccordement du cordon d'alimentation")
G Après ajustement, le câble de connexion et les tuyaux réfrigérant sont
placés dans les espaces disponibles sous l'appareil d'intérieur.
Les parties qui dépassent de l'appareil d'intérieur doivent être accrochés
G
au crochet.
Gaine d'isolation thermique
Tirez cette partie vers
l'avant pendant le
raccordement du tube
Câble de
frigorifique pour vous
liaison
faciliter la tâche.
Tube frigorifique
3 Installation de la tuyauterie d'évacuation de l'eau
Eau du bassin
Le fossé
condenseé
Ouverture
Eau du bassin
Courbé vers
condenseé
le haut
Vous êtes libre de choisir le côté de l'installation du tuyau d'évacuation d'eau.
!
Veuillez vous assurer que l'écoulement de l'eau condensée se fait normalement
ATTENTION
pendant l'installation. (une mauvaise installation peut causer des fuites d'eau.)
ATTENTION
!
ATTENTION
!
•
La hauteur d'installation
de l'unité intérieure doit
être de 2,3m ou plus
dans un lieu non-
publique.
Les tuyaux intérieurs
devraient être isolés en
utilisant le tuyau d'isolation
(si l'isolant est insuffisant,
veuillez utiliser des produits
commerciaux).
G
La différence de hauteur entre
l'appareil d'intérieur et celui
d'extérieur devrait être de
moins de 5m.
G Le tuyau de raccorde-ment,
qu'il soit grand ou petit, doit
être isolé avec le tuyau
d'isolation et ensuite entouré de
ruban vinylique (l'isolant se
détériorera s'il n'est pas
entouré de ruban adhésif).
Raccordement du tuyau
d'évacuation isolé.
diamètre intérieur ø 16mm
Utiliser un tuyau isolé pour
l'évacuation de l'eau de l'appareil
intérieur (produit du marché).
! ATTENTION
G La bande en caoutchouc
utilisée pour fixer l'isolant ne
doit pas être attacher trop
fermement. Ceci pourrait
endommager l'isolation à la
chaleur et favoriser la
condensation de l'eau.
Tuyau Bande de caoutchouc
d'évacuation attaché avec force
! ATTENTION
G Veuillez fixer dans la partie
centrale du plastique après
évasement afin d'éviter
des copeaux de plastiques
à l'intérieur des tuyaux.
moins de
5mm
Veuillez plier à un petit
rayon pour former un arc
! ATTENTION
Vous assurer que
la tuyauterie n'est
pas branlante ou
courbée.
