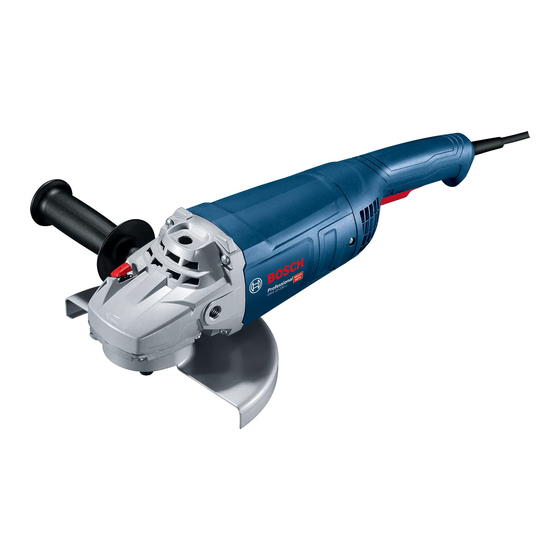

GWS Professional
22-180 P | 22-230 P | 22-180 J | 22-230 J |
20-230 P | 20-230 J
de Originalbetriebsanleitung
ru Оригинальное руководство по
en Original instructions
эксплуатации
uk Оригінальна інструкція з
fr
Notice originale
es Manual original
експлуатації
pt Manual original
kk Пайдалану нұсқаулығының
it
Istruzioni originali
түпнұсқасы
ro Instrucțiuni originale
nl
Oorspronkelijke gebruiksaanwijzing
bg Оригинална инструкция
da Original brugsanvisning
mk Оригинално упатство за работа
sv Bruksanvisning i original
sr
Originalno uputstvo za rad
no Original driftsinstruks
fi
Alkuperäiset ohjeet
sl
Izvirna navodila
hr Originalne upute za rad
el
Πρωτότυπο οδηγιών χρήσης
et Algupärane kasutusjuhend
tr
Orijinal işletme talimatı
lv
Instrukcijas oriģinālvalodā
pl
Instrukcja oryginalna
cs Původní návod k používání
sk Pôvodný návod na použitie
hu Eredeti használati utasítás
lt
Originali instrukcija
ko 사용 설명서 원본
‫األصلي‬
‫التشغيل‬
‫دليل‬
ar
‫اصلی‬
‫راهنمای‬
‫دفترچه‬
fa
