Manuels Connexes pour Asus PRIME B760-PLUS
Sommaire des Matières pour Asus PRIME B760-PLUS
- Page 1 PRIME B760-PLUS...
- Page 2 La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soit autorisée par écrit par ASUS ; ou (2) si le numéro de série du produit est dégradé...
- Page 3 Table des matières Consignes de sécurité .......................iv À propos de ce manuel ......................v Contenu de la boîte ........................vi Résumé des caractéristiques de la PRIME B760-PLUS ............vi Introduction au produit Avant de commencer ....................1-1 Vue d'ensemble de la carte mère ................1-2 Processeur ........................
- Page 4 Consignes de sécurité Sécurité électrique • Pour éviter tout risque de choc électrique, débranchez le câble d'alimentation de la prise électrique avant de toucher au système. • Lors de l'ajout ou du retrait de composants, vérifiez que les câbles d'alimentation sont débranchés avant de brancher d'autres câbles.
- Page 5 Consultez les sources suivantes pour plus d'informations ou pour la mise à jour du produit et des logiciels. Site Web ASUS Le site Web d'ASUS contient des informations complètes et à jour sur les produits ASUS et sur les logiciels afférents. Documentation optionnelle Le contenu livré...
- Page 6 Prise en charge des technologies Intel® Turbo Boost Technology 2.0 et Intel Turbo Boost Max 3.0** Processeur * Rendez-vous sur le site www.asus.com pour consulter la liste des processeurs compatibles avec cette carte mère. ** La prise en charge de la technologie Intel® Turbo Max 3.0 varie en fonction du modèle de processeur utilisé...
- Page 7 Résumé des caractéristiques de la PRIME B760-PLUS 3 x Slots M.2 et 4 x Ports SATA 6 Gb/s* Processeurs Intel® de 13e et 12e génération Slot M.2_1 pour lecteurs M Key 2242/2260/2280 (Mode PCIe 4.0 x4) Chipset Intel® B760 Stockage Slot M.2_2 pour lecteurs M Key 2242/2260/2280/22110 (Mode PCIe 4.0 x4)
- Page 8 Résumé des caractéristiques de la PRIME B760-PLUS Ventilateurs et refroidissement 1 x Connecteur pour ventilateur du processeur à 4 broches 1 x Connecteur de pompe AIO à 4 broches 3 x Connecteurs pour ventilateur du châssis à 4 broches Alimentation...
- Page 9 Format 30,5 cm x 24,4 cm • Les caractéristiques sont sujettes à modifications sans préavis. Visitez le site internet d'ASUS pour consulter la dernière liste des caractéristiques de cette carte mère. • Pour plus d'informations sur le téléchargement et l'installation des pilotes et utilitaires de votre...
- Page 11 Les définitions des broches dans ce chapitre sont fournies à titre indicatif uniquement. Les noms de broche dépendent de l'emplacement du connecteur/cavalier. • Pour plus d'informations sur l'installation de votre carte mère, veuillez scanner le code QR ci-dessous : PRIME B760-PLUS...

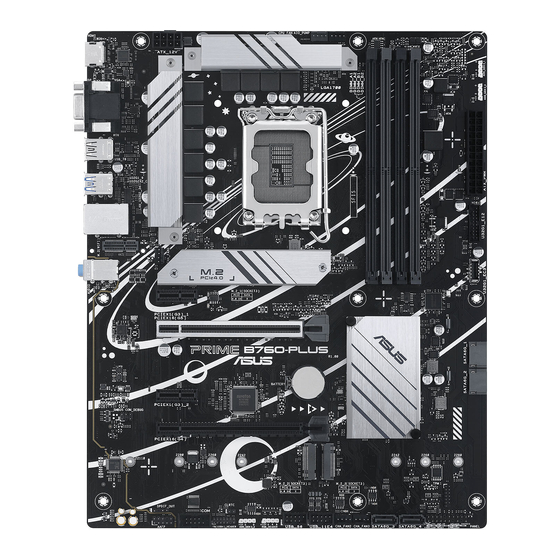

- Page 12 Vue d'ensemble de la carte mère 24.4cm(9.6in) CPU_FAN AIO_PUMP HDMI ATX_12V DIGI+ USB_78 U32G1_9 U32G2X2_C1 LGA1700 LAN_U32G2_34 M.2(WIFI) AUDIO 2242 2260 2280 M.2_1(SOCKET3) PCIEX1(G3)_1 PCIE SATA 4.0 X4 PCIEX16(G5) Ethernet Intel ® B760 BATTERY PCIEX1(G3)_2 Super COM_DEBUG PCIEX16(G4) Audio Codec 2280 2242 2260...
- Page 13 Slot M.2_3 pour lecteurs M Key 2242/2260/2280 (Mode PCIe 4.0 x2) 7. Ports SATA 6 Gb/s Les ports SATA 6 Gb/s permettent de connecter des périphériques SATA, tels que des lecteurs optiques ou disques durs, par un câble SATA. PRIME B760-PLUS...
- Page 14 8. Connecteur pour port USB 3.2 Gen 1 Type-C® en façade Le connecteur USB 3.2 Gen 1 Type-C® est dédié à la connexion d'un port USB VBUS TX2+ 3.2 Gen 1 Type-C® supplémentaire en façade. Le connecteur USB 3.2 Gen 1 TX2- VBUS Type-C®...
- Page 15 HD Audio. Branchez le câble du module E/S audio en façade à ce connecteur. AAFP Il est recommandé de brancher un module HD Audio sur ce connecteur pour bénéficier d'un son de qualité HD. HD-audio-compliant pin definition PRIME B760-PLUS...
- Page 16 16. Port de sortie S/PDIF SPDIF_OUT Le port de sortie S/PDIF vous permet de connecter un module S/PDIF (Sony/Philips Digital Interface). Le module S/PDIF est vendu séparément. 17. Connecteur SPI TPM Ce connecteur intègre un système TPM (Trusted Platform Module) PIN 1 avec une interface SPI (Serial Peripheral Interface), permettant le VCCSPI...
- Page 17 Visitez le site officiel du fabricant de votre carte d'extension pour plus de détails sur la compatibilité. PIN 1 La carte d'extension ne peut être utilisée que lorsqu'elle est installée sur le slot PCIEX16(G4). Assurez-vous d'installer la carte d'extension sur le slot PCIEX16(G4). PRIME B760-PLUS...
- Page 18 1.2.2 Connecteurs arrières Port VGA. Ce port 15 broches est dédié à un moniteur VGA ou tout autre périphérique compatible VGA. Port USB 3.2 Gen 1 (jusqu'à 5 Gb/s). Ce port USB permet de connecter des périphériques USB 3.2 Gen 1. Port Ethernet 2.5Gb.
- Page 19 Vert (Panneau Sortie haut-parleurs avant) latéraux Rose (Panneau avant) Pour configurer une sortie audio 7.1 canaux : Pour utiliser la sortie audio à 7.1 canaux, veuillez utiliser un châssis doté d'un module HD Audio sur le panneau avant. PRIME B760-PLUS...
- Page 20 LGA1155, LGA1156, LGA1151 ou LGA1200 sur un socket LGA1700. • ASUS ne couvrira pas les dommages résultant d'une installation/retrait incorrects du processeur, d'une orientation/placement incorrects du processeur ou d'autres dommages résultant d'une négligence de la part de l'utilisateur.
- Page 21 PRIME B760-PLUS 1-11...
- Page 22 Le type de mémoire, la fréquence de fonctionnement et le nombre de modules DRAM pris en charge dépendent du type de processeur et de la configuration de la mémoire. Pour plus d'informations, consultez l'onglet Processeur/Mémoire de la page d'information du produit ou visitez https://www.asus.com/support/. Configurations mémoire recommandées DIMM_A1...
- Page 23 Installer un module de mémoire Retirer un module de mémoire PRIME B760-PLUS 1-13...
- Page 24 Installer une carte M.2 OPTIONAL • Assurez-vous d'installer la protection en caoutchouc M.2 avant d'installer votre périphérique de stockage M.2 simple face. • N'installez pas les protections en caoutchouc M.2 fournies sur un périphérique de stockage M.2 double-face. Le protection en caoutchouc pré-installée est compatible avec les périphériques de stockage M.2 double-face.
- Page 25 BIOS et configurations RAID Présentation du BIOS Le tout nouveau BIOS UEFI (Extensible Firmware Interface) d'ASUS est conforme à l'architecture UEFI et offre une interface conviviale allant au-delà de la simple saisie traditionnelle au clavier grâce à la possibilité de configuration du BIOS à la souris. Vous pouvez maintenant naviguer dans le BIOS UEFI avec la même fluidité...
- Page 26 Programme de configuration du BIOS Utilisez le programme de configuration du BIOS pour mettre à jour ou modifier les options de configuration du BIOS. L'écran du BIOS comprend les touches de navigation et une aide rapide pour vous guider lors de l'utilisation du programme de configuration du BIOS. Accéder au BIOS au démarrage du système Pour accéder au BIOS au démarrage du système, appuyez sur <Suppr.>...
- Page 27 ASUS EZ Flash 3 ASUS EZ Flash 3 vous permet de mettre à jour le BIOS sans avoir à passer par un utilitaire Windows®. Assurez-vous de charger les paramètres par défaut du BIOS pour garantir la stabilité et la compatibilité du système. Choisissez l'option Load Optimized Settings (Charger les valeurs optimisées par défaut) du menu Exit ou appuyez sur la touche <F5>.
- Page 28 ASUS CrashFree BIOS 3 ASUS CrashFree BIOS 3 est un outil de récupération automatique qui permet de restaurer le BIOS lorsqu'il est défectueux ou corrompu suite à une mise à jour. Vous pouvez mettre à jour un BIOS corrompu en utilisant un périphérique de stockage USB contenant le fichier BIOS à jour.
- Page 29 Pour plus d'informations sur la configuration des volumes RAID, veuillez consulter le Guide de configuration RAID disponible sur https://www.asus.com/fr/support, ou scanner ce code QR. Définitions RAID RAID 0 (Data striping) optimise deux disques durs identiques pour lire et écrire les données en parallèle.
- Page 30 Chapitre 2 : BIOS et configurations RAID...
- Page 31 Annexes Notices Informations de conformité FCC Partie responsable : Asus Computer International Adresse : 48720 Kato Rd., Fremont, CA 94538, USA Numéro de fax / (510)739-3777 / (510)608-4555 téléphone : Cet appareil est conforme à l'alinéa 15 des règles établies par la FCC. Son utilisation est sujette aux deux conditions suivantes : (1) cet appareil ne doit pas créer d'interférences nuisibles, et (2)
- Page 32 Compliance Statement of Innovation, Science and Economic Development Canada (ISED) This device complies with Innovation, Science and Economic Development Canada licence exempt RSS standard(s). Operation is subject to the following two conditions: (1) this device may not cause interference, and (2) this device must accept any interference, including interference that may cause undesired operation of the device.
- Page 33 ASUS développe une conception écologique pour tous ses produits et s'assure que des standards élevés en terme de protection de l'environnement sont respectés tout au long du processus de fabrication. De plus, ASUS met à votre disposition des informations sur les différentes normes de respect de l'environnement.
- Page 34 Informations sur le tri et le recyclage en France À DÉPOSER À DÉPOSER Cet appareil EN MAGASIN EN DÉCHÈTERIE et ses accessoires se recyclent Points de collecte sur www.quefairedemesdechets.fr Privilégiez la répara�on ou le don de votre appareil ! Annexes...
- Page 35 AsusTek Computer Inc. déclare par la présente que cet appareil est conforme aux critères essentiels et autres clauses pertinentes des directives concernées. La déclaration de conformité de l’UE peut être téléchargée à partir du site Internet suivant : www.asus.com/support. PRIME B760-PLUS...
- Page 36 • ASUS fournit une garantie commerciale en tant que garantie volontaire du fabricant. • ASUS se réserve le droit d'interpréter et de clarifier les informations relatives à la garantie commerciale ASUS. • Cette garantie commerciale ASUS est fournie indépendamment et parallèlement à...
- Page 37 ASUS COMPUTER GmbH (Allemagne et Autriche) Adresse : Harkortstrasse 21-23, 40880 Ratingen, Allemagne ASUSTeK (UK) LIMITED Adresse : 1st Floor, Sackville House, 143-149 Fenchurch Street, London, EC3M 6BL, Angleterre, Royaume-Uni Service et assistance Visitez notre site multilingue d'assistance en ligne sur https://www.asus.com/fr/support. PRIME B760-PLUS...
